Apoio de Pilar Metálico na Fundação (Arranque): Detalhes em DWG
magissolu
magissolu

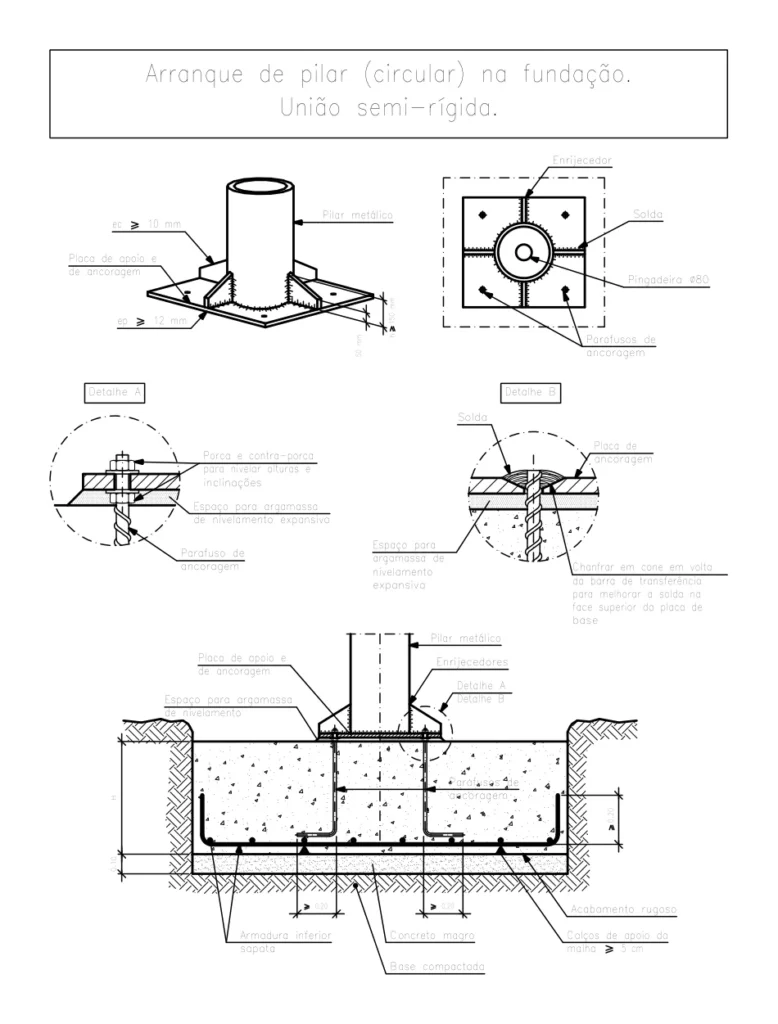

O apoio do pilar metálico na fundação — chamado de arranque — pode ser articulado (transmite apenas carga vertical) ou semi-rígido (transmite carga vertical e momento parcial). A escolha depende do tipo de pórtico estrutural. Os detalhes a seguir mostram arranques para pilar circular sobre sapata.

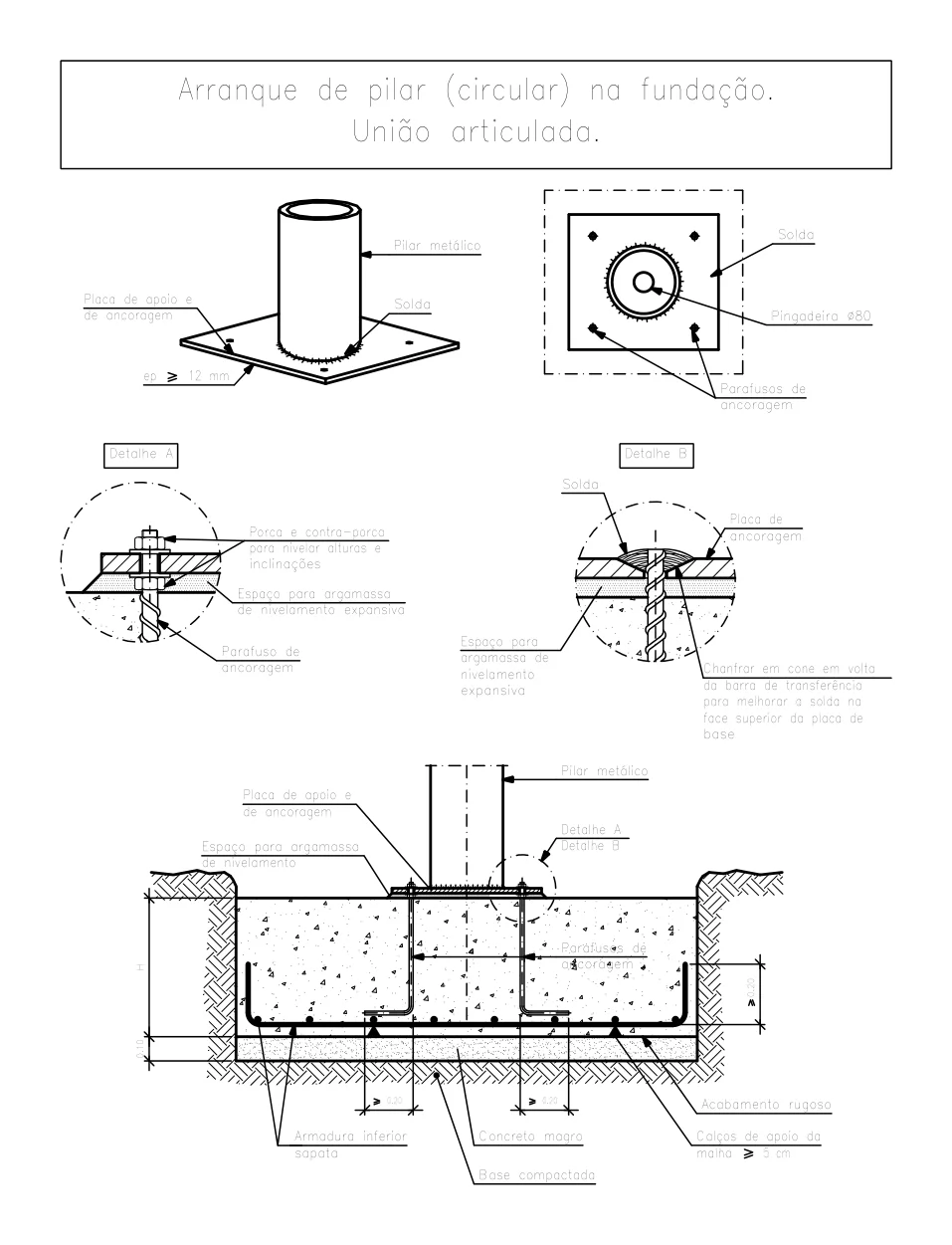

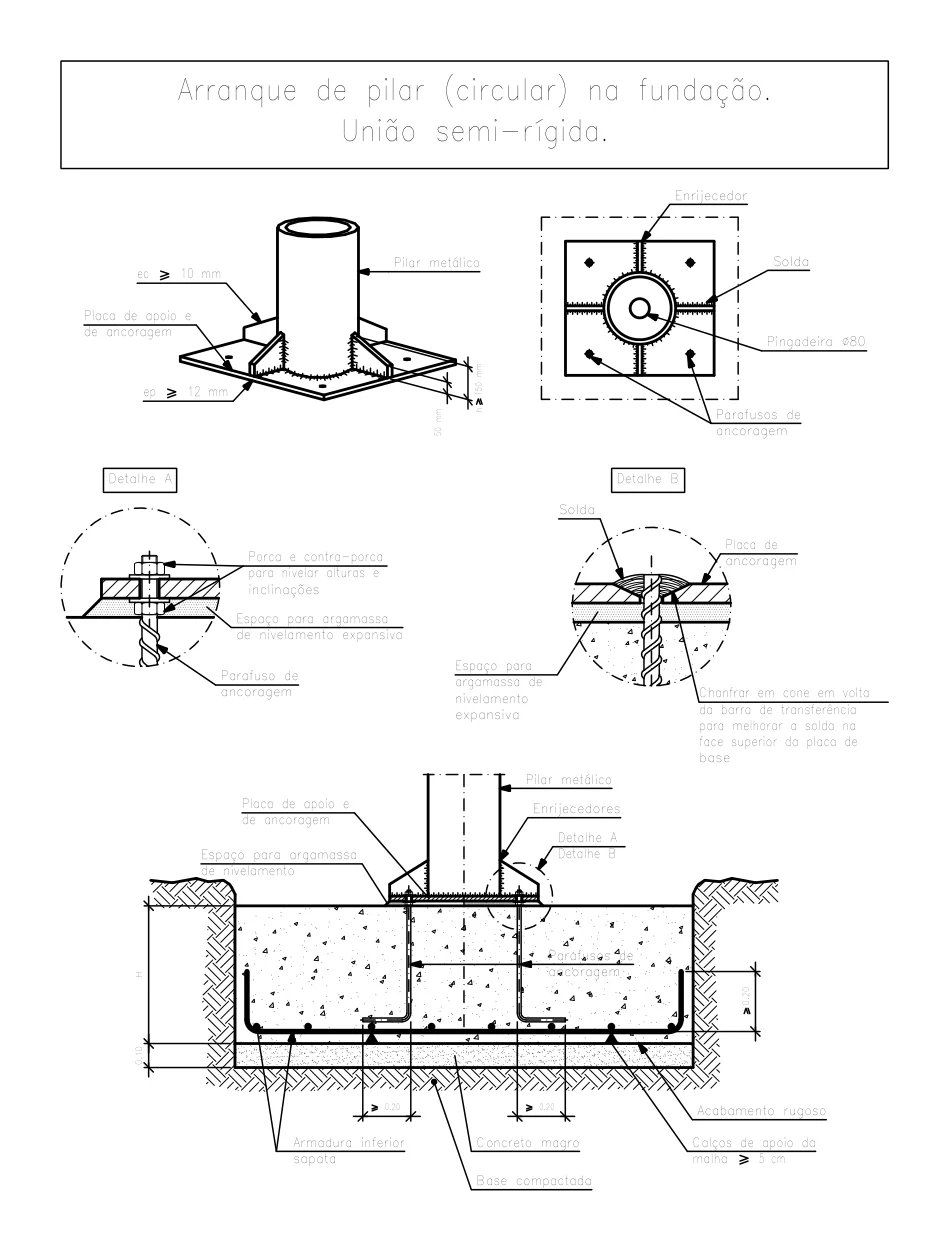

O arranque articulado usa chumbadores em quantidade reduzida e sem enrijecedores — permite leve rotação. O arranque semi-rígido usa mais chumbadores, enrijecedores ao redor do pilar e armadura específica na sapata. Em ambos os casos, a argamassa de assentamento sob a chapa de base é essencial para distribuir uniformemente a carga.
Os detalhes técnicos apresentados acima estão disponíveis em formato AutoCAD (DWG) editável na Biblioteca de Projetos do Aço. São mais de 1.500 arquivos de projetos e detalhes construtivos de estruturas metálicas, mistas e de concreto, organizados por componente — prontos para você adaptar ao seu projeto.
