Estruturas Metálicas
Apoio de Viga ou Laje de Concreto sobre Pilar Metálico: Detalhes em DWG
Magis Soluções
Magis Soluções

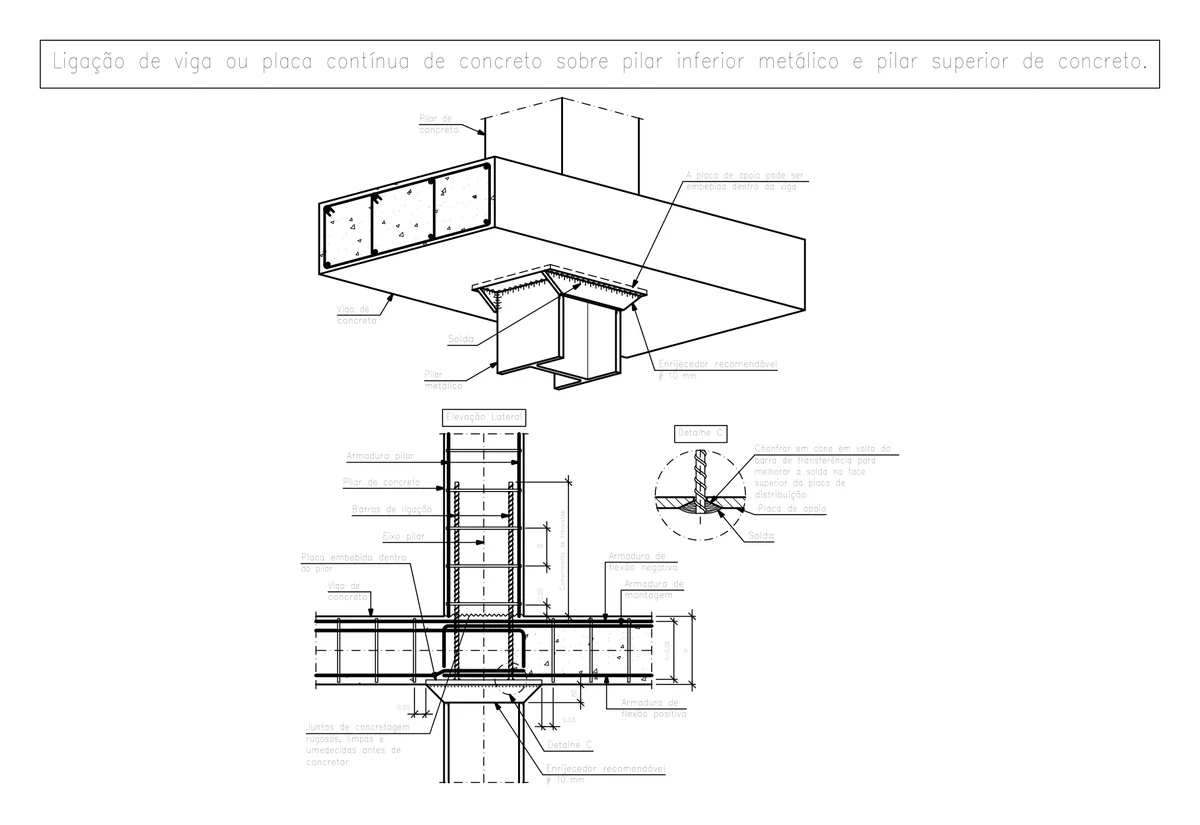

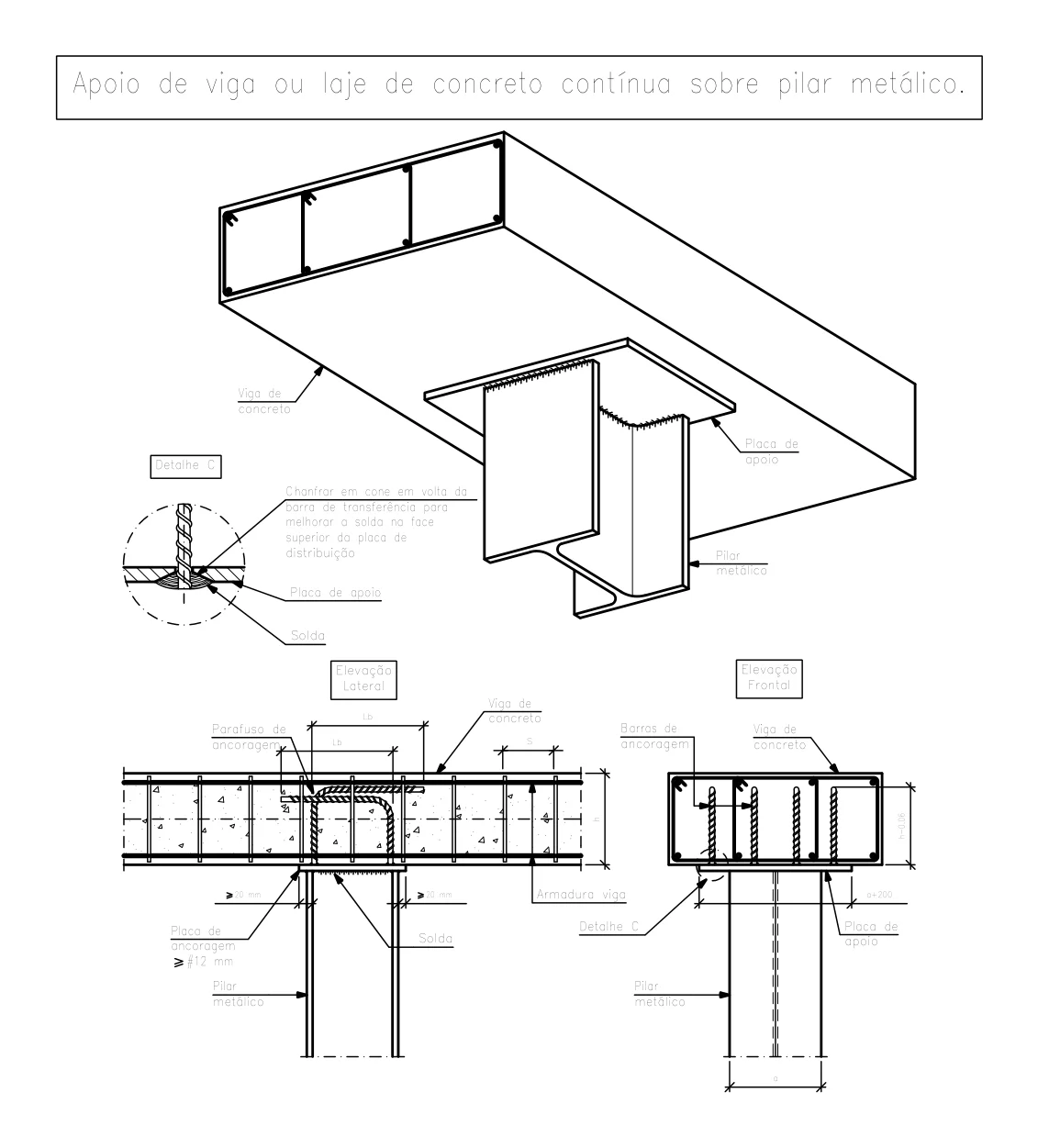

Em estruturas mistas, é comum a viga ou laje de concreto se apoiar diretamente sobre pilar metálico. A placa de apoio distribui a carga concentrada sobre a área da viga de concreto e a barra de transferência (com chanfro em cone) garante a aderência ao concreto. Os detalhes técnicos a seguir mostram configurações para vão contínuo.
A placa de apoio é dimensionada conforme a carga vertical do pilar e a tensão admissível do concreto. As elevações lateral e frontal mostram o detalhamento dos parafusos de ancoragem (Lb mínimo de 30 × Ø) e a posição da armadura da viga em relação à placa. O cobrimento mínimo lateral é de 20 mm para evitar exposição da armadura.
