Cabine de pintura industrial mal projetada custa caro de duas formas: péssimo acabamento (cratera, casca de laranja, partícula impregnada) e risco real de incêndio e contaminação. Este guia te mostra como dimensionar a cabine, escolher tipo (aberta, fechada, pressurizada), especificar exaustão e adequar o galpão pra receber a operação dentro da norma.
É um ambiente controlado onde se realiza a pintura de peças industriais com fluxo de ar dirigido, filtragem de entrada e exaustão de overspray. Três motivos pra ter cabine em vez de pintar no chão:
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.
Ver a Biblioteca →

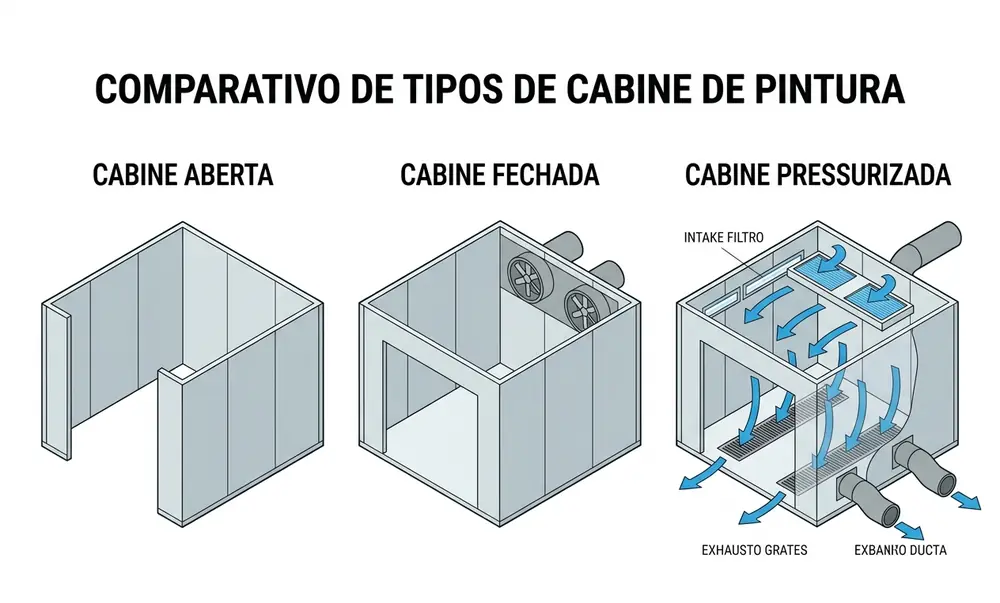

Cabine com 3 lados fechados e a frente totalmente aberta. Exaustão pelo fundo, com painéis filtrantes ou cortina d’água. Custo baixo, ideal pra peças grandes (estruturas metálicas, equipamentos pesados). Não controla 100% do overspray, mas resolve a operação básica.

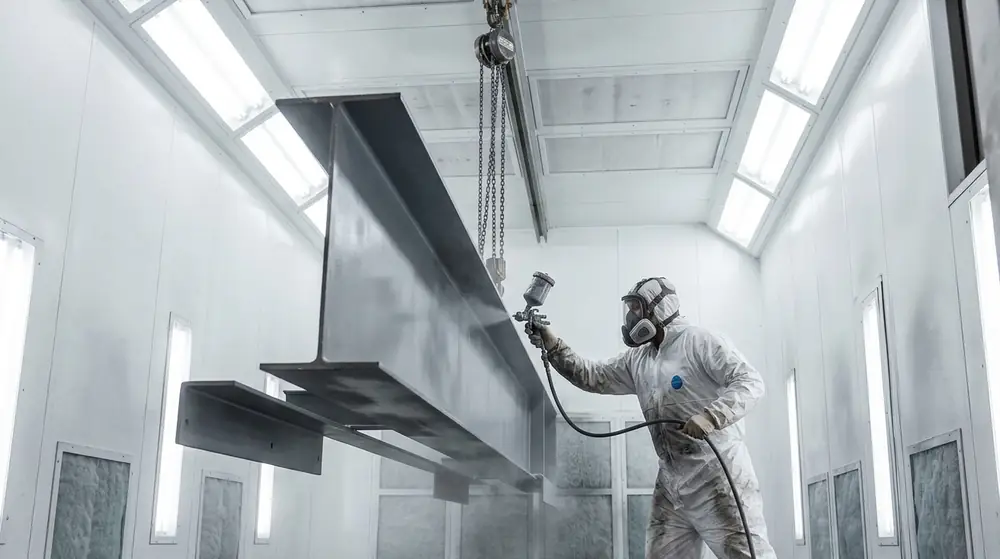

Cabine totalmente envolvida, com portões corrediços ou de enrolar pra entrada e saída de peças. Exaustão no fundo ou no piso. Controle muito melhor do overspray e da contaminação interna por particulado externo. Padrão pra peças médias e grandes, automotivo, indústria leve.
Cabine fechada com sistema de ventilação que entrega ar limpo filtrado pelo teto a pressão positiva levemente acima da pressão externa. Garante que NENHUMA partícula externa entra. Padrão pra pintura automotiva final, indústria farmacêutica, acabamento espelhado.
O tamanho útil interno da cabine é definido pela maior peça a pintar mais folga de manobra:
Cabine = peça + 1 m em cada lado + 1 m frente/trás
Pra peças individuais (motores, bombas, peças usinadas) e pintura repetitiva. Largura interna típica 2 m, comprimento 3 a 4 m, pé direito 2,5 a 3 m. Acabamento manual ou semi-automático.
Pra peças maiores (carrocerias, equipamentos, estruturas pequenas). Pé direito 3 a 4 m. Permite operar com peças penduradas em transportador aéreo (gancho) ou em carrinho.
Pra pintar pilares, vigas, tesouras de galpão inteiras. Comprimento até 15 m, largura 4 a 6 m, pé direito 4 a 5 m. Em alguns casos, a cabine ocupa um trecho longo do galpão de produção.

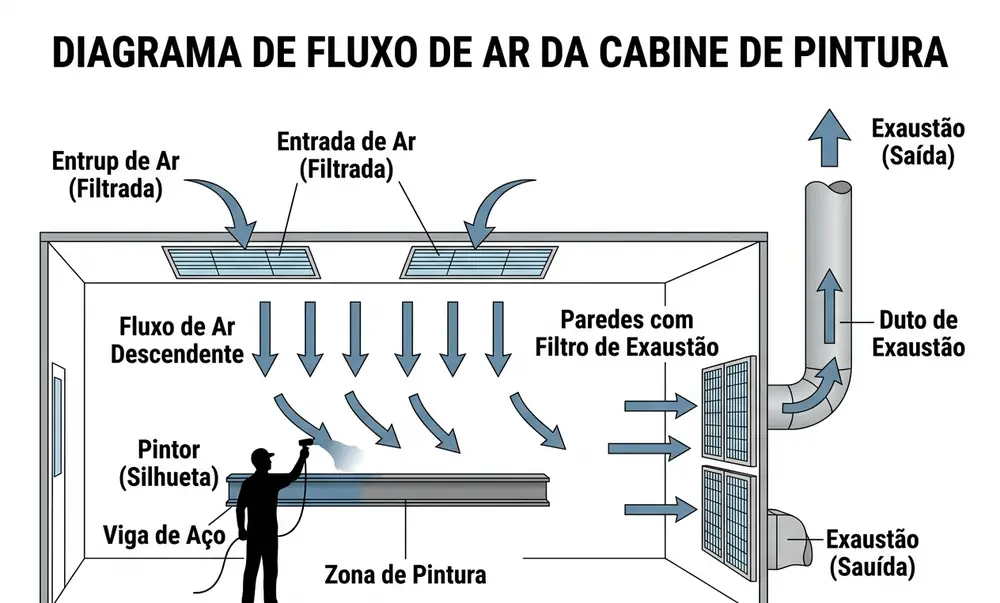

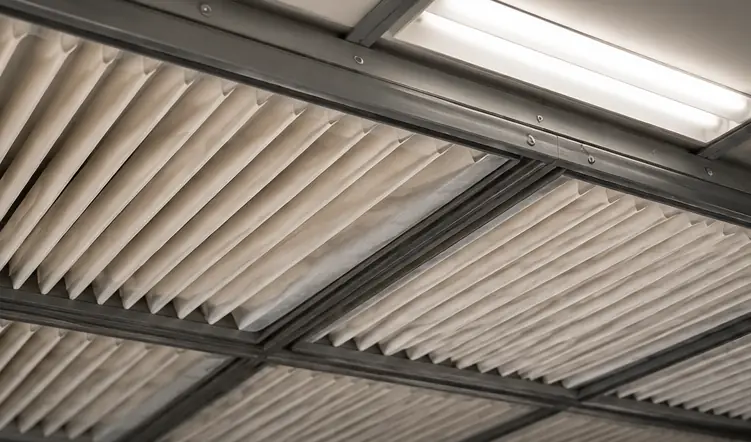

Em cabines fechadas e pressurizadas, o ar é admitido pelo teto após passar por filtros de papel pregueado (G4) ou bolsas (F7-F9). Esses filtros retêm poeira ambiente, evitando contaminação na peça.
O overspray (tinta atomizada que não aderiu à peça) é capturado pelos filtros de exaustão. Geralmente em duas camadas: pré-filtro de manta sintética + filtro PA-100 (papel kraft pregueado) ou similar. Esses filtros saturam e precisam ser trocados periodicamente — geralmente a cada 40 a 80 horas de operação.
A vazão é definida pra atingir velocidade de ar mínima na seção transversal da cabine. Normas internacionais e a boa prática brasileira indicam:
Pra cabine de 4×6 m com pé direito 3 m, fluxo horizontal, a vazão necessária é 4×3×0,5×3600 = 21.600 m³/h.
Pontos críticos pra cumprir norma e operar com segurança:
Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.
Conhecer o eGalpão →O pé direito útil do galpão precisa ser pé direito da cabine + 1,5 m de espaço pra estrutura, exaustão, dutos e luminárias. Pra cabine de 3,5 m de pé direito interno, o galpão precisa de pelo menos 5 m de pé direito útil.
Cabine média consome de 15 a 50 kVA (motores de exaustão, iluminação, eventuais sistemas de aquecimento de cura). Pra cabine grande com aquecimento elétrico, pode passar de 100 kVA. Confirme a capacidade do quadro do galpão antes de fechar o projeto.
O entorno da cabine deve ter os requisitos de compartimentação contra fogo de acordo com a IT do Corpo de Bombeiros do estado. Em geral, parede ao redor da cabine com resistência ao fogo (TRRF) de no mínimo 60 minutos.
| Tipo + dimensão | Custo aproximado |
|---|---|
| Aberta 3×3 m com cortina d’água | R$ 35.000 a 55.000 |
| Fechada 4×6 m, com aquecimento e exaustão | R$ 95.000 a 140.000 |
| Pressurizada 5×7 m, completa | R$ 180.000 a 280.000 |
| Pressurizada 6×12 m (peças grandes), com pré-tratamento | R$ 350.000 a 650.000 |
Valores médios de mercado, somente equipamento (cabine + exaustão + iluminação + filtros) — não inclui obra civil do galpão, instalação elétrica do quadro principal nem licenças ambientais.
Cabine de pintura é onde se aplica a tinta. Estufa é onde a peça é aquecida pra acelerar/garantir a cura. Em operação completa, geralmente tem ambas — peça pintada na cabine vai pra estufa.
Tecnicamente sim, mas: 1) acabamento é muito inferior (contaminação por poeira), 2) violação de NR-15 (concentração de solvente no ar), 3) risco de incêndio, 4) emissão de overspray fora de norma ambiental. Em qualquer operação séria, cabine é obrigatória.
Não confunda: a “pressurização” é feita por ventilador insuflador, não por ar comprimido. Ar comprimido é necessário pra alimentar pistolas de pintura HVLP ou convencional, qualquer cabine usa.
Cortina d’água: captura overspray molhado, demanda tratamento de efluente, pouca emissão atmosférica. Painel filtrante: mais barato de instalar, troca periódica de filtros, mais simples de manter. Pra operação eventual, painel filtrante. Pra operação contínua e pesada, cortina d’água.
Filtros tipo papel kraft (PA-100) duram 40 a 80 horas de operação. Manta sintética pré-filtro, 20 a 40 horas. Custo de troca: R$ 8 a R$ 25/m² de painel.
Sim, na maioria dos estados brasileiros. A licença depende do porte da operação, do tipo de tinta usada (com ou sem solvente) e da localização. Consulte o órgão ambiental estadual antes da instalação.
Pela legislação trabalhista: NR-15 (atividades insalubres), NR-9 (exposição a agentes químicos), NR-12 (segurança em máquinas). Pela ABNT: NBR 16401 (instalações de ar-condicionado e ventilação) é referência pro projeto da exaustão.
