Calha de Galpão Metálico: dimensionamento, materiais e instalação
Magis Soluções
Magis Soluções
A calha é o item de cobertura que mais gera chamado pós-obra em galpão metálico. Calha subdimensionada em chuva forte transborda, infiltra e mancha alvenaria. Mal instalada, vaza nas emendas. Sem manutenção, entope e arrebenta no inverno. Este guia mostra como dimensionar, especificar e executar a calha do seu próximo galpão — sem deixar pendência pra reclamação.
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.
Ver a Biblioteca →O eGalpão tem o módulo Calhas Hidráulicas que estima a rede de calhas, descidas e ramais da cobertura a partir do índice pluviométrico da sua região. Você informa as dimensões do galpão; o software entrega a calha mínima que atende.
Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.
Conhecer o eGalpão →A calha capta a água que escorre pela cobertura inclinada e a conduz lateralmente até as descidas (tubos verticais), evitando que a água caia pela borda do galpão. Sem calha, a água rola pela cobertura e atinge a fundação — em poucos anos, infiltração e erosão na base.
Consulte o índice pluviométrico (chuva intensa) da sua região na NBR 10.844 ou em tabelas do INMET. Valores típicos no Brasil:
É a área da cobertura que despeja água naquela calha específica. Em galpão de duas águas com cumeeira central:
Área tributária = (largura ÷ 2) × comprimento × cosseno(inclinação)
Para galpão 10×30m com inclinação 15%, área tributária por calha = 5 × 30 × cos(8,5°) ≈ 148 m².
Q = (i × A) ÷ 3.600 = vazão em L/s
Para o exemplo: Q = (130 × 148) ÷ 3.600 = 5,3 L/s por calha.
Com a vazão e a inclinação da calha (mínimo 0,5%), consulte a tabela:
| Vazão (L/s) | Calha mín. (LxA mm) — incl. 0,5% | Calha mín. (LxA mm) — incl. 1% |
|---|---|---|
| até 2,5 | 100×80 | 100×60 |
| 2,5 a 5 | 150×100 | 125×80 |
| 5 a 10 | 200×100 | 150×100 |
| 10 a 20 | 250×130 | 200×120 |
| 20 a 40 | 300×150 | 250×130 |
Para o exemplo (5,3 L/s, 1% de inclinação): calha 150×100 mm atende.
As descidas são tubos verticais que conduzem a água da calha ao solo. Distribuir descidas a cada 10-15 m de calha. Diâmetros típicos:
| Vazão (L/s) | Diâmetro descida |
|---|---|
| até 1,5 | 75 mm |
| 1,5 a 3 | 100 mm |
| 3 a 5 | 125 mm |
| 5 a 9 | 150 mm |

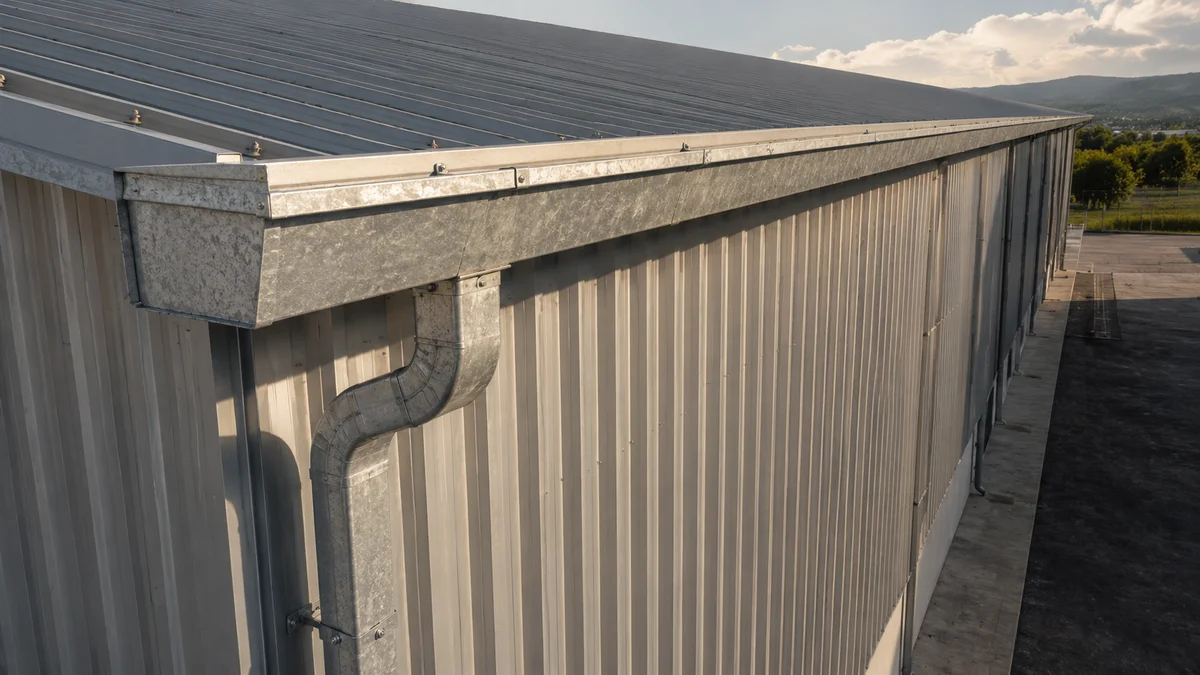

Padrão de mercado. Vida útil 15-25 anos em ambiente urbano. Custo: R$ 80 a R$ 150 por metro linear de calha 150×100mm. Soldas e emendas devem ser tratadas com primer epóxi para evitar corrosão.
Para ambiente agressivo (litoral, indústria química, agronegócio com fertilizantes). Vida útil 30+ anos. Custo 3 a 5 vezes maior.
Leve, sem corrosão, fácil de instalar. Limitado em galpões grandes pela rigidez menor. Custo similar ao galvanizado.
Apenas para galpões pequenos rurais (até 100 m²). Não suporta sol intenso por muitos anos — frágil aos 5-7 anos.
Para o conjunto completo da cobertura, veja cobertura de estrutura metálica.
O dimensionamento da calha depende de 3 variáveis: índice pluviométrico da região (mm/h), área de cobertura tributária (m²) e inclinação da calha. Use a fórmula Q = i × A ÷ 3.600 (em L/s) e consulte a NBR 10.844. Para galpões padrão de até 500 m² em regiões com chuva intensa (>120mm/h), calhas de 200×100mm em chapa galvanizada são típicas.
Inclinação mínima de 0,5% (5 mm/m) — abaixo disso a água acumula e sobe pelo refluxo das emendas. Inclinação típica recomendada: 1% (10 mm/m). Em galpões longos, usar duplo caimento partindo do centro reduz a vazão acumulada e permite calhas menores.
Aço galvanizado (mais comum, vida útil 15-25 anos), aço inox 304/316 (durabilidade 30+ anos, indicado para ambiente agressivo), alumínio (leve, mas frágil em galpão grande) e PVC (apenas para galpões pequenos rurais). A galvanizada por imersão a quente é o padrão custo-benefício.
