Chapa Expandida Metálica: tipos, aplicações e como especificar
Magis Soluções
Magis Soluções

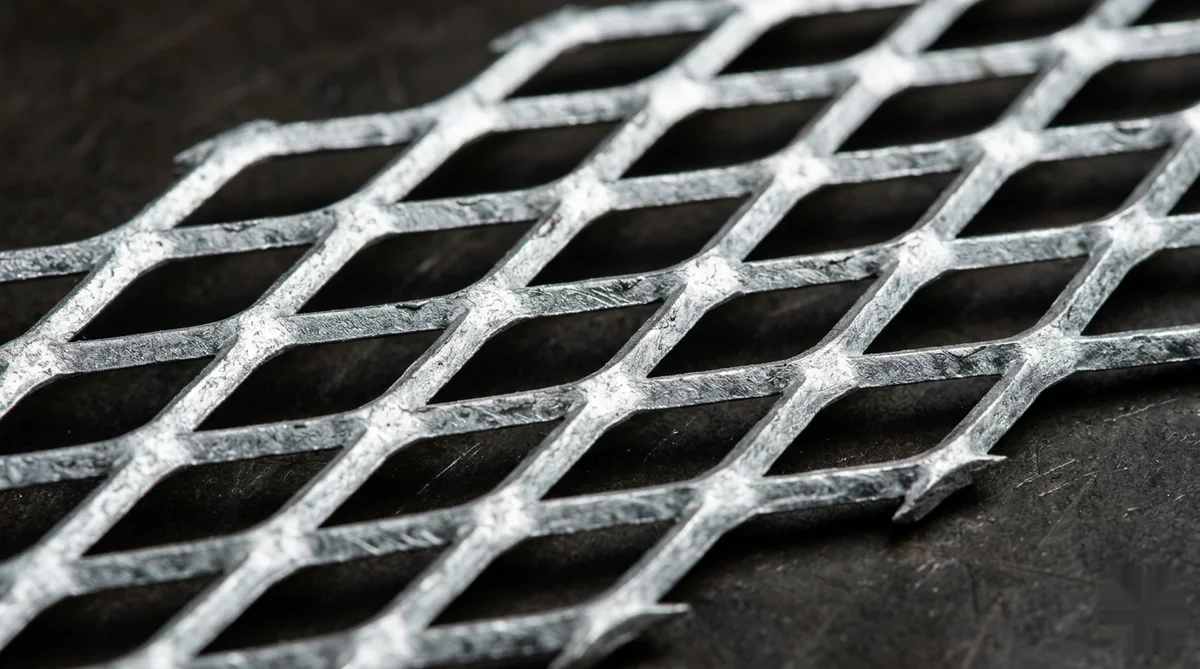

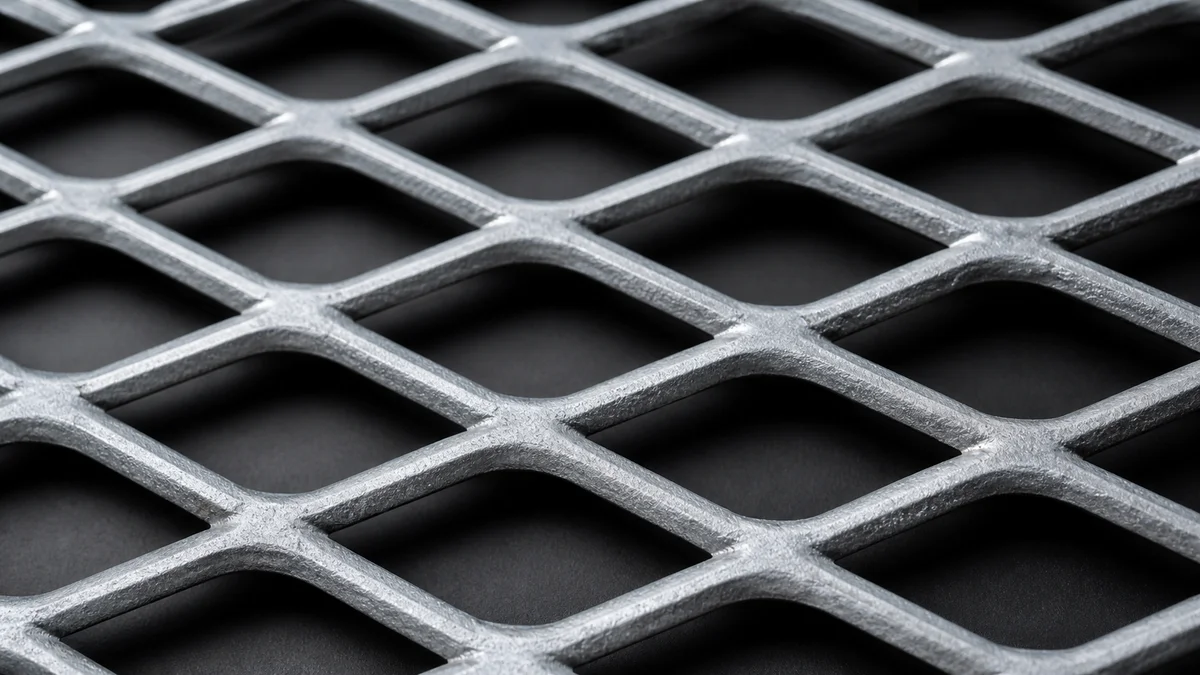

A chapa expandida metálica é produzida por um processo de corte e expansão simultâneos — a chapa é cortada em tiras paralelas e esticada lateralmente, formando uma malha de aberturas losangulares sem perda de material. O resultado é um produto rígido, com excelente relação resistência/peso, que combina resistência estrutural com passagem de ar, luz e visibilidade. É um dos materiais mais versáteis na construção metálica industrial.
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.
Ver a Biblioteca →

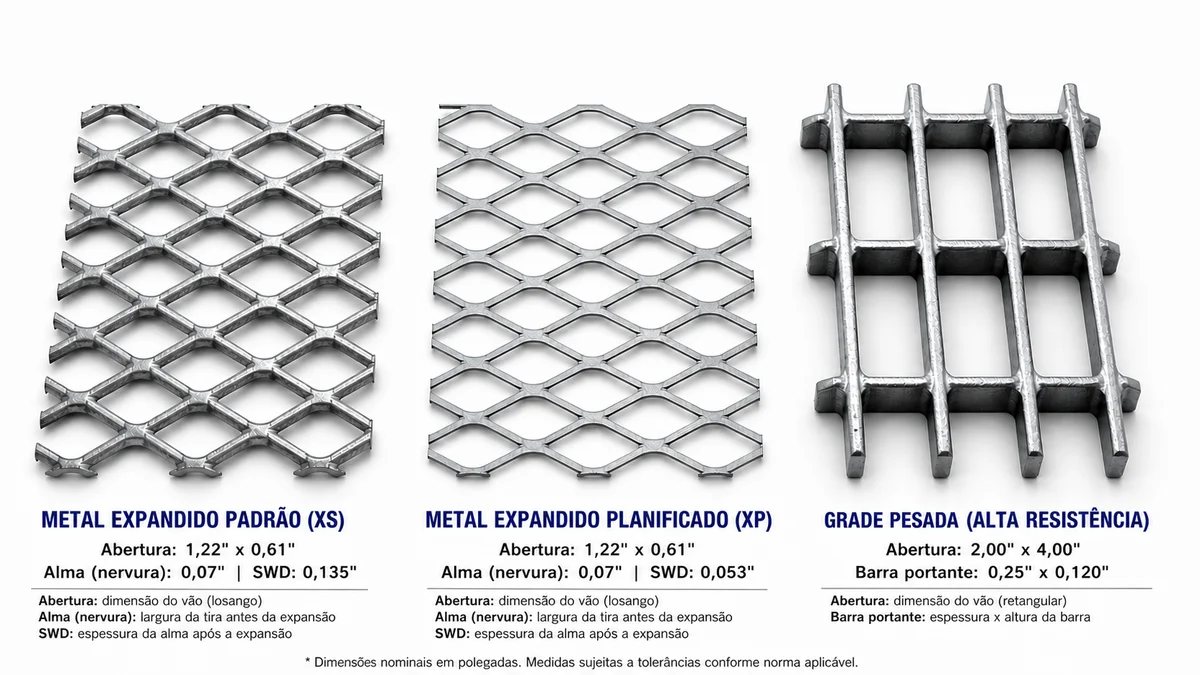

Superfície ondulada (não planificada) com as nervuras da expansão aparentes. É a forma mais econômica e a de maior resistência por unidade de área, pois as nervuras aumentam a rigidez. Usada em grades de proteção, cercas industriais e pisos com sapata antiderrapante.
Após a expansão, a chapa passa por laminação que achata as nervuras, resultando em superfície plana. Perde cerca de 10 a 15% de resistência em relação à standard, mas tem visual mais limpo e é mais fácil de pintar. Usada em fachadas, revestimentos decorativos e plataformas onde o aspecto visual importa.
Abertura de furo muito pequena (< 5 mm), com alta porcentagem de metal sólido. Usada em proteção acústica (difusão de som), filtros industriais e proteção de equipamentos contra detritos finos. Tem resistência muito próxima da chapa sólida.

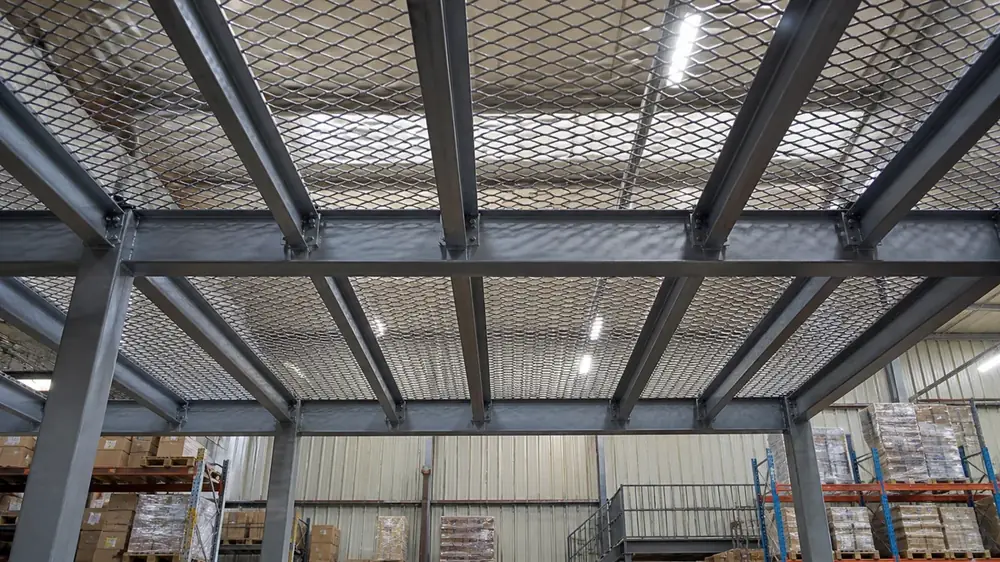

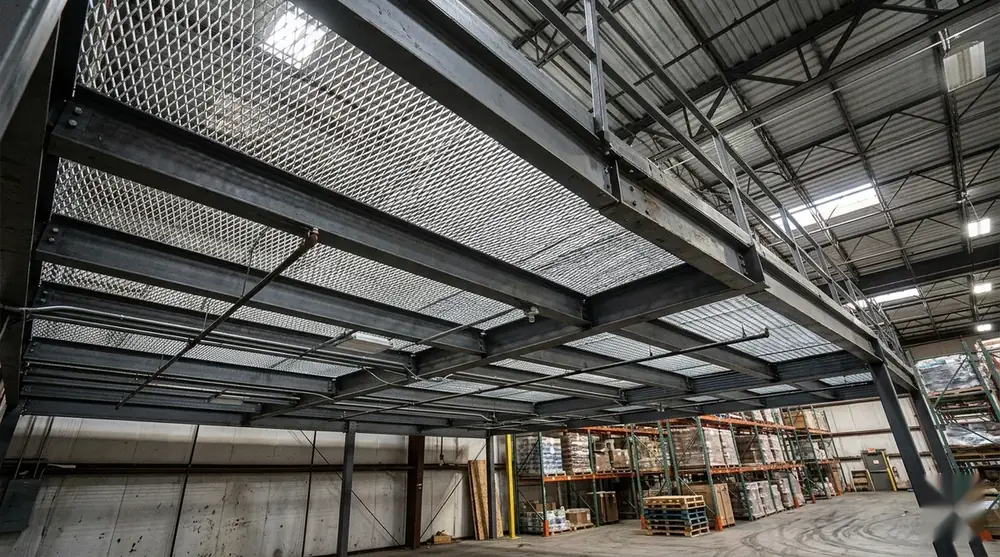

Aberturas grandes (25 a 50 mm) em chapas espessas (4 a 8 mm), usadas como piso de plataformas industriais, passarelas e grelhas de drenagem. Suporta cargas concentradas de empilhadeiras e equipamentos pesados. Alternativa ao piso xadrez em mezaninos de alta carga.
| Parâmetro | O que significa |
|---|---|
| Abertura (XW × LW) | Dimensão do furo: XW = largura, LW = comprimento. Define passagem de ar, luz e detritos |
| Espessura da tira (t) | Espessura do metal original. Define resistência e peso por m² |
| Passo (SW × LB) | Distância entre centros dos furos. Define densidade da malha |
| Porcentagem de abertura | Área aberta / área total. De 20% a 80% conforme o tipo |
| Peso por m² | De 2 kg/m² (microfurada fina) a 45 kg/m² (grating pesado) |
Para complementar seu projeto de mezanino ou galpão com especificação de materiais correta, consulte o eGalpão para dimensionamento estrutural e a Biblioteca de Projetos do Aço para referências prontas.
Depende da espessura, do tipo e do vão de apoio. Chapa expandida standard de 3mm com abertura 30×65mm suporta carga distribuída de 150 a 300 kg/m² com vão de 600mm. Grating pesado de 6mm pode suportar 800 kg/m² ou mais. Sempre consulte a tabela de carga do fabricante para o vão específico do seu projeto.
Não. A chapa expandida é produzida por corte e estiramento — sem perda de material, com aberturas losangulares e bordas inclinadas. A chapa perfurada é produzida por puncionamento — os furos são circulares ou quadrados e há perda de material (punções). A expandida tem maior rigidez por metro quadrado; a perfurada tem aparência mais regular e é mais adequada para filtragem precisa.
A ABNT NBR 6006 especifica os requisitos para chapas expandidas de aço carbono no Brasil — dimensões, tolerâncias e características do processo de fabricação.
