Contraventamento de Galpão Metálico: tipos, posicionamento e erros mais comuns
O contraventamento de galpão metálico é o conjunto de elementos que garante a estabilidade da estrutura contra ações horizontais — principalmente vento e efeitos de segunda ordem. Sem ele, pilares e treliças dimensionados corretamente para cargas verticais entram em colapso por instabilidade lateral. É um dos itens mais subestimados em projetos de galpão e um dos mais cobrados em fiscalizações.
A Biblioteca de Projetos do Aço tem mais de 300 projetos completos de galpões metálicos com o sistema de contraventamento especificado — terças travadas, Cruzes de Santo André nas fachadas e contraventamento de cobertura. Arquivos em AutoCAD editáveis.
O eGalpão dimensiona automaticamente o sistema de contraventamento do galpão conforme a NBR 6123 (vento) e NBR 8681 (estruturas de aço). Você informa as dimensões e a região do projeto — o software calcula os esforços horizontais e verifica os perfis de contraventamento.
Contraventamento é o sistema de barras diagonais, terças de travamento e perfis de rigidez que transforma a estrutura de um galpão em um conjunto rígido tridimensional. Sem contraventamento, a estrutura é um mecanismo — os pilares conseguem girar em torno das bases e o galpão colapsa sob ação do vento.
A NBR 6118 e a NBR 8681 exigem que toda estrutura metálica seja dimensionada para as ações horizontais definidas pela NBR 6123, que define a pressão de vento por região, zona topográfica e categoria de rugosidade do terreno.

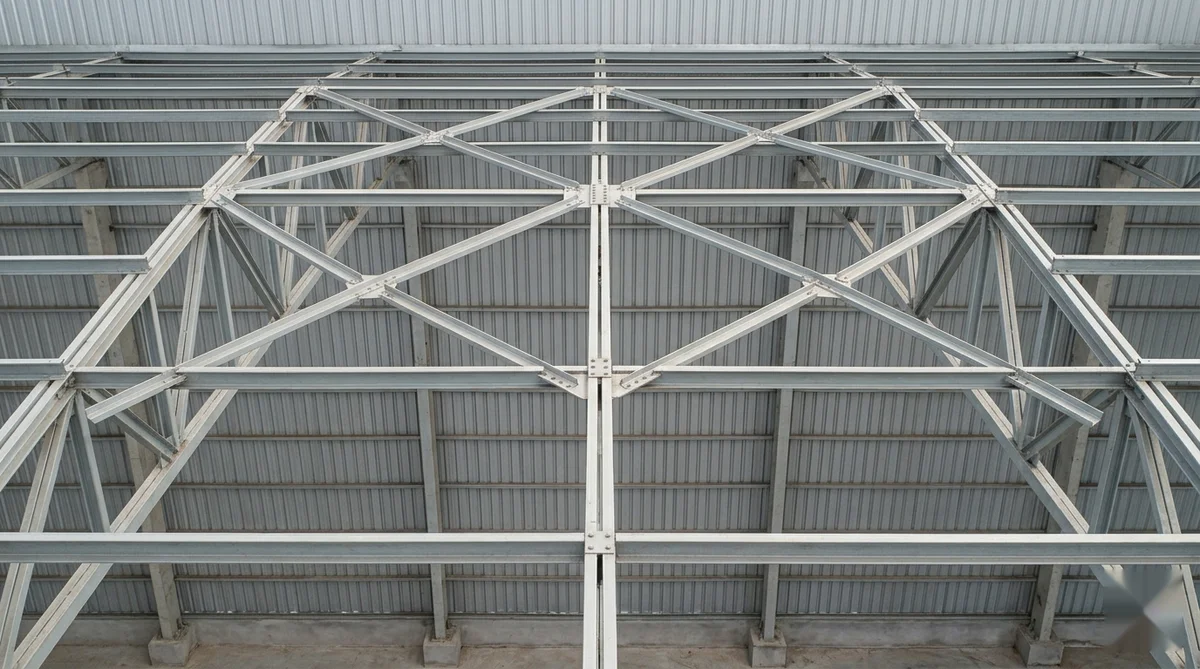

É o mais visível: duas barras diagonais cruzadas entre dois módulos de pilares, formando um “X”. Trabalha em tração (a barra na direção da carga) e compressão (a barra oposta). Pode ser executado com cantoneiras duplas, perfil tubular redondo ou cabo de aço. É posicionado nas fachadas do galpão (frente e fundos) e em pelo menos um módulo intermediário em galpões longos.

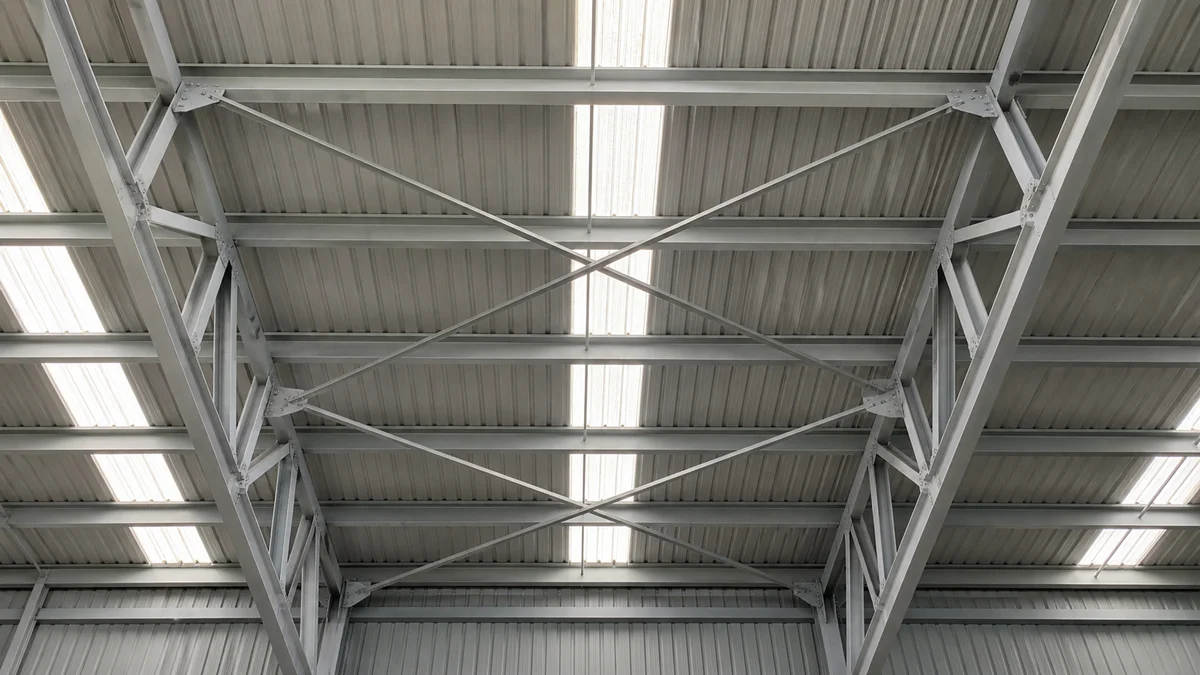

Sistema de barras diagonais no plano da cobertura, entre as treliças ou tesouras. Transfere os esforços horizontais de vento nas fachadas laterais para os pilares das fachadas de topo (onde está a Cruz de Santo André). Em galpões com telha metálica leve, a própria cobertura pode funcionar como diafragma — mas isso precisa ser verificado no projeto.
As terças (perfis C ou Z) têm baixa rigidez fora do plano. Para evitar que flambem lateralmente sob carga de vento de sucção, são fixadas com cantoneiras de travamento entre si ou ao banzo da treliça. O espaçamento máximo sem travamento depende do perfil — o eGalpão verifica automaticamente.
A posição dos módulos contraventados segue regras práticas consolidadas em projeto:
Para ver como o contraventamento se integra ao projeto completo, leia o artigo sobre projeto de galpão de estrutura metálica.
Sim. Todo galpão metálico precisa de algum sistema de resistência às ações horizontais. Em estruturas muito rígidas (pilares engastados na fundação), o contraventamento pode ser dispensado nas fachadas — mas isso precisa ser calculado e documentado no projeto estrutural.
Contraventamento resiste aos esforços horizontais globais da estrutura (vento). Travamento de terças impede a flambagem lateral das terças individualmente. São sistemas diferentes e complementares — um não substitui o outro.
Sim. Perfil tubular circular (CHS) é uma boa opção — tem boa resistência à compressão e aspecto limpo. A desvantagem é o custo maior e a ligação mais trabalhosa em comparação com cantoneiras duplas.
