Galpão logístico errado trava a operação inteira. Pé-direito baixo demais e você perde níveis de porta-paletes — paga aluguel por m² e estoca no chão. Pilar no lugar errado e a empilhadeira não vira no corredor. Piso fora de nível e a empilhadeira retrátil tomba a carga a 11 metros de altura. O galpão de centro de distribuição não é um galpão industrial qualquer: ele tem regras próprias.
Neste guia você vê o que separa um galpão logístico bom de um galpão genérico: pé-direito útil, modulação de pilares, piso de alta planicidade, docas, pátio de manobra de carreta, cobertura, prevenção contra incêndio e o custo por m² por padrão construtivo. No fim, um passo a passo de planejamento.
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.
Ver a Biblioteca →Galpão logístico é o galpão de armazenagem e movimentação — centro de distribuição, operador logístico, e-commerce, cross-docking. O produto dele não é peça fabricada: é espaço vertical para estocar e velocidade para receber e expedir. Isso muda tudo no projeto.
O galpão industrial comum é desenhado em torno do processo de produção: linha, ponte rolante, máquinas pesadas no piso, instalações de processo. O logístico é desenhado em torno do porta-paletes e da empilhadeira. Por isso ele puxa o pé-direito para cima (verticaliza o estoque), abre o vão livre (corredores e ruas internas) e exige piso plano de verdade (empilhadeira trabalha alto e rápido).
Quando alguém fala em “galpão padrão A”, está falando justamente do galpão logístico de alto padrão: pé-direito alto, piso nivelado, docas niveladoras, pátio de carreta e estrutura limpa. É o que o mercado de condomínio logístico aluga por m².
No galpão logístico o pé-direito é o parâmetro que mais pesa no retorno. Quanto mais alto, mais níveis de porta-paletes — você estoca mais sem aumentar a área (e a área é o que custa mais caro). A referência mudou nos últimos anos:
O número que importa é o pé-direito livre (até a face inferior da estrutura ou do sprinkler), não a altura da cumeeira. Sprinkler, luminária, ponte de manutenção e a própria treliça “comem” altura. Se o projeto promete 12 m e o sprinkler desce a 11,3 m, você perde o nível de cima. Sempre cobre o pé-direito útil, não o total.

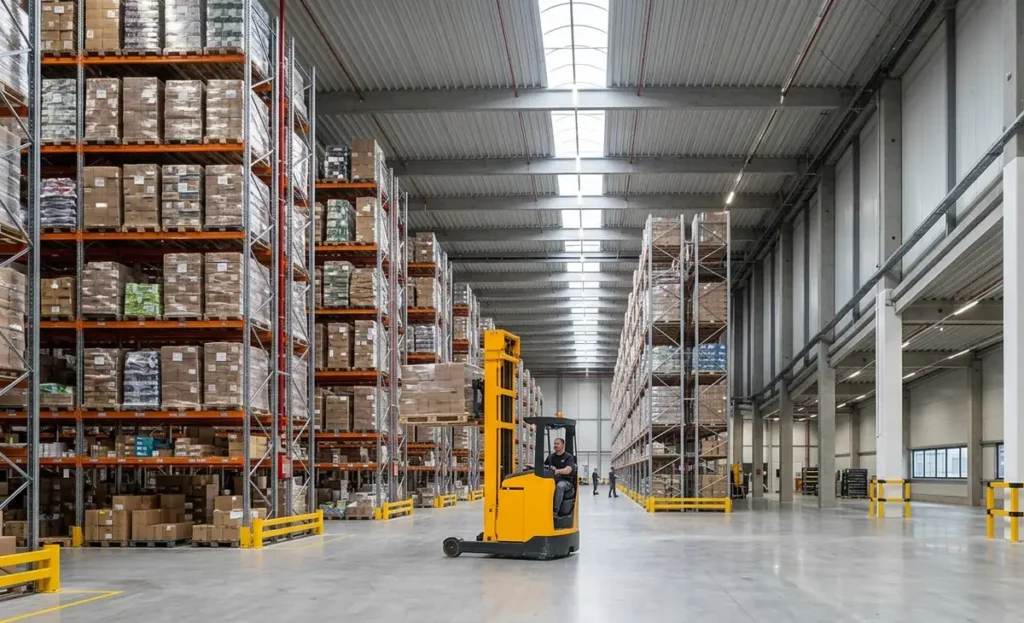

O layout logístico é feito de ruas, corredores e blocos de porta-paletes. Pilar no meio do corredor é dinheiro jogado fora: empilhadeira não passa, palete não encaixa. Por isso o galpão logístico trabalha com grandes vãos e modulação casada com a estrutura de armazenagem.
A modulação típica de galpão padrão A fica em torno de 12 x 12 m a 12 x 24 m entre pilares — múltiplos do módulo de porta-paletes (cada baia de palete tem cerca de 2,7 a 2,9 m). Vãos maiores reduzem pilares internos e dão liberdade de layout, mas pesam a estrutura. O ponto de equilíbrio sai do dimensionamento, não do chute.
| Padrão | Pé-direito livre | Modulação típica | Piso | Uso |
|---|---|---|---|---|
| Padrão C | 6 – 8 m | 8 x 8 m | Convencional | Estoque baixo giro, indústria leve |
| Padrão B | 8 – 10 m | 10 x 10 m | Nivelado | Distribuição regional |
| Padrão A | 12 m | 12 x 12 / 12 x 24 m | FF/FL alto, a laser | Centro de distribuição, e-commerce |
| Padrão A+ | 14 – 16 m+ | 12 x 24 m | Super-flat (corredor estreito) | Alto giro, automação |
Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.
Conhecer o eGalpão →No galpão logístico o piso não é “contrapiso”. É equipamento. A empilhadeira retrátil trabalha com a torre a 12 m de altura — um desnível de poucos milímetros no chão vira centímetros lá em cima e a carga balança. Por isso o piso logístico é especificado por planicidade (FF) e nivelamento (FL), não só por resistência.
Galpão padrão A pede piso de alta planicidade (FF/FL altos, muitas vezes nivelado a laser). Para operação de corredor estreito com trilateral, entra o piso “super-flat”, com tolerância ainda mais apertada nas faixas de tráfego. A espessura, o Fck e o esquema de juntas saem do projeto de piso — veja o detalhe em piso industrial.

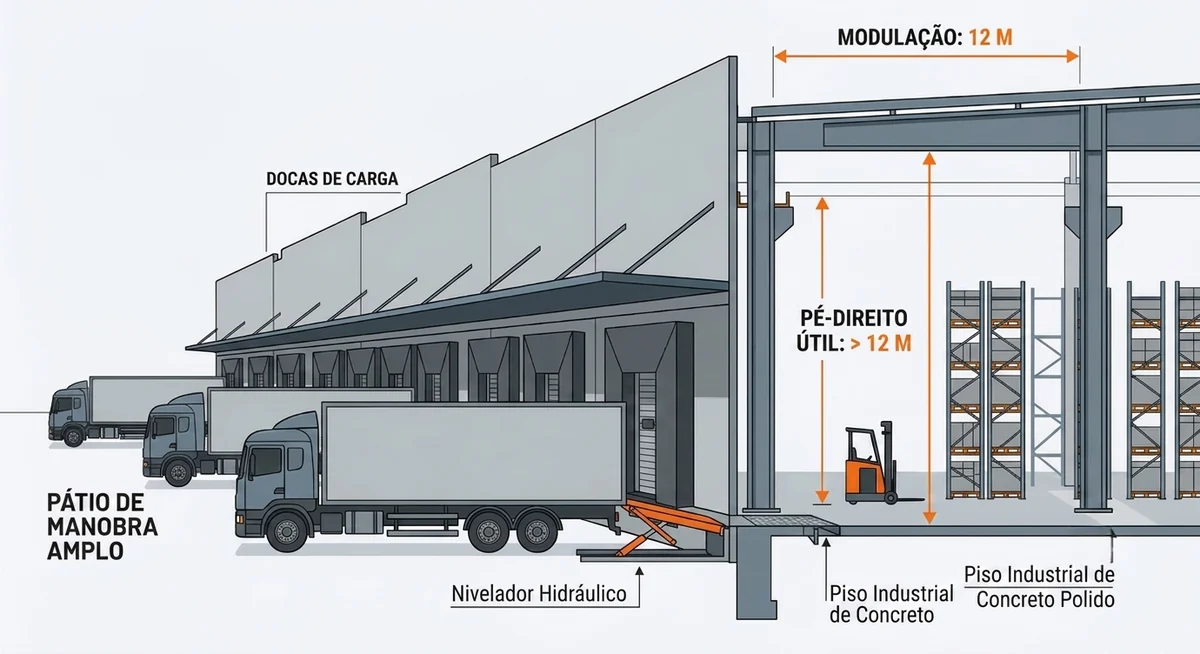

Receber e expedir rápido é metade do negócio logístico. A doca de carga é onde isso acontece — e onde projeto ruim cria fila de caminhão. O básico que um galpão logístico precisa ter:
Em centro de distribuição grande separa-se o fluxo: docas de recebimento de um lado, de expedição do outro, para o caminhão não cruzar com a operação interna.
O galpão logístico tem telhado grande e poucos vão internos — então a cobertura é onde se ganha conforto e economia de energia:
Galpão logístico estoca volume — e volume vira carga de incêndio alta. A maioria precisa de chuveiros automáticos (sprinklers), e isso impacta o projeto estrutural de três formas que muita gente esquece:
Some a isso saídas de emergência, compartimentação e o memorial do corpo de bombeiros. Nada disso é “detalhe depois”: entra no projeto desde o começo, porque mexe na estrutura e no pé-direito.
O custo de galpão logístico varia muito por padrão, região, altura e nível de acabamento — fuja de quem te dá um número fechado sem ver o projeto. Como ordem de grandeza para orçamento inicial (estrutura metálica + cobertura + piso, sem terreno e sem instalações especiais):
O que mais empurra o custo para cima é altura (mais aço no pilar e no pórtico), piso de alta planicidade e docas. Para uma referência de faixas atualizadas, veja preço de galpão metálico por m² e valor do galpão em estrutura metálica.
Hoje o padrão A de mercado trabalha com 12 m livres sob a estrutura, o que permite 5 a 6 níveis de porta-paletes convencional. Operações de alto giro com empilhadeira trilateral ou automação chegam a 14 a 16 m. O que importa é o pé-direito útil até a face inferior do sprinkler e da estrutura, não a altura da cumeeira, porque sprinkler e luminária consomem altura.
O galpão industrial é desenhado em torno do processo de produção: linha de fabricação, ponte rolante, máquinas pesadas no piso. O logístico é desenhado em torno da armazenagem e movimentação: porta-paletes e empilhadeira. Por isso o logístico puxa o pé-direito para cima, abre o vão livre para corredores e ruas internas, e exige piso de alta planicidade, além de docas niveladoras e pátio de manobra de carreta.
FF (Floor Flatness) mede o quanto o piso é liso ou ondulado, e FL (Floor Levelness) mede o quanto ele é nivelado em relação ao horizontal. Importam porque a empilhadeira trabalha com a carga a 12 m de altura: um pequeno desnível no chão vira balanço grande lá em cima. Galpão padrão A pede FF/FL altos, muitas vezes nivelados a laser, e operação de corredor estreito pede piso super-flat.
Varia muito por padrão, altura, piso, docas e região, então não existe número único. Um galpão simples fica na faixa mais baixa de R$/m²; um padrão A com pé-direito de 12 m, piso nivelado a laser, docas e sprinkler fica na faixa intermediária a alta; e um padrão A+ automatizado é o mais caro. Altura, piso de alta planicidade e docas são o que mais empurram o custo para cima.
