Laje Mista com Vigotas e Perfil Metálico: Detalhes em DWG
Magis Soluções
Magis Soluções
Em estruturas mistas, a laje de vigotas (com blocos cerâmicos ou EPS) pode ser apoiada sobre vigas metálicas — perfil I ou H. O conector simples (Ø12 a cada 30 cm) garante a aderência entre a laje de concreto e o perfil, criando seção mista. Os detalhes a seguir mostram arremate em extremo de vão e entre vãos com vigotas paralelas à viga metálica.

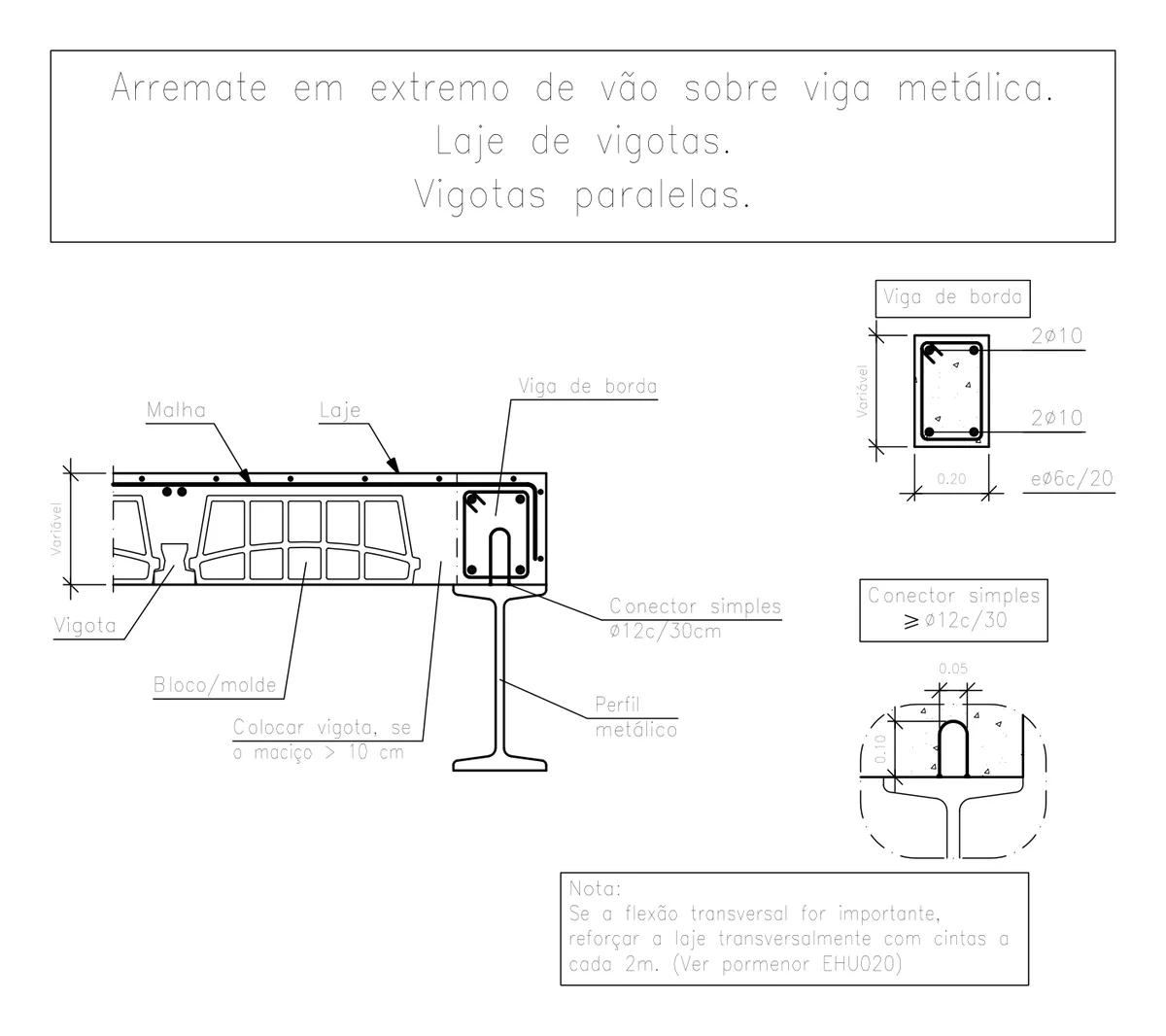

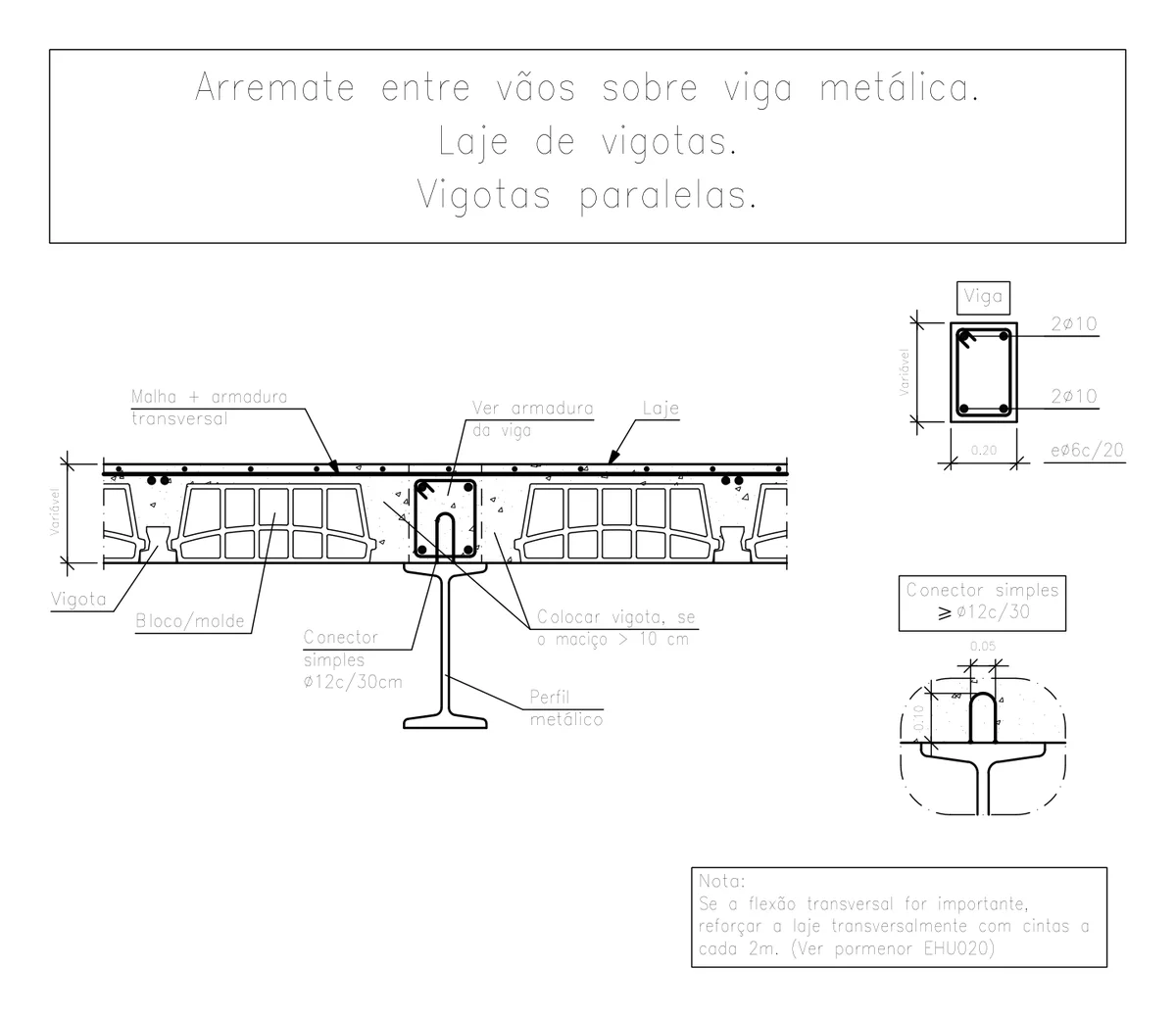

Em arremate de extremo de vão (viga de borda), a malha + armadura transversal devem envolver o perfil. A nota técnica recomenda reforço transversal a cada 2 m em casos de flexão importante. Em arremate entre vãos, a viga superior de concreto recebe a armadura negativa que dá continuidade à laje. A vigota é colocada quando o maciço de concreto sobre o perfil ultrapassa 10 cm.
