Ligação de Pilar Metálico com Pilar de Concreto: Detalhes em DWG
magissolu
magissolu

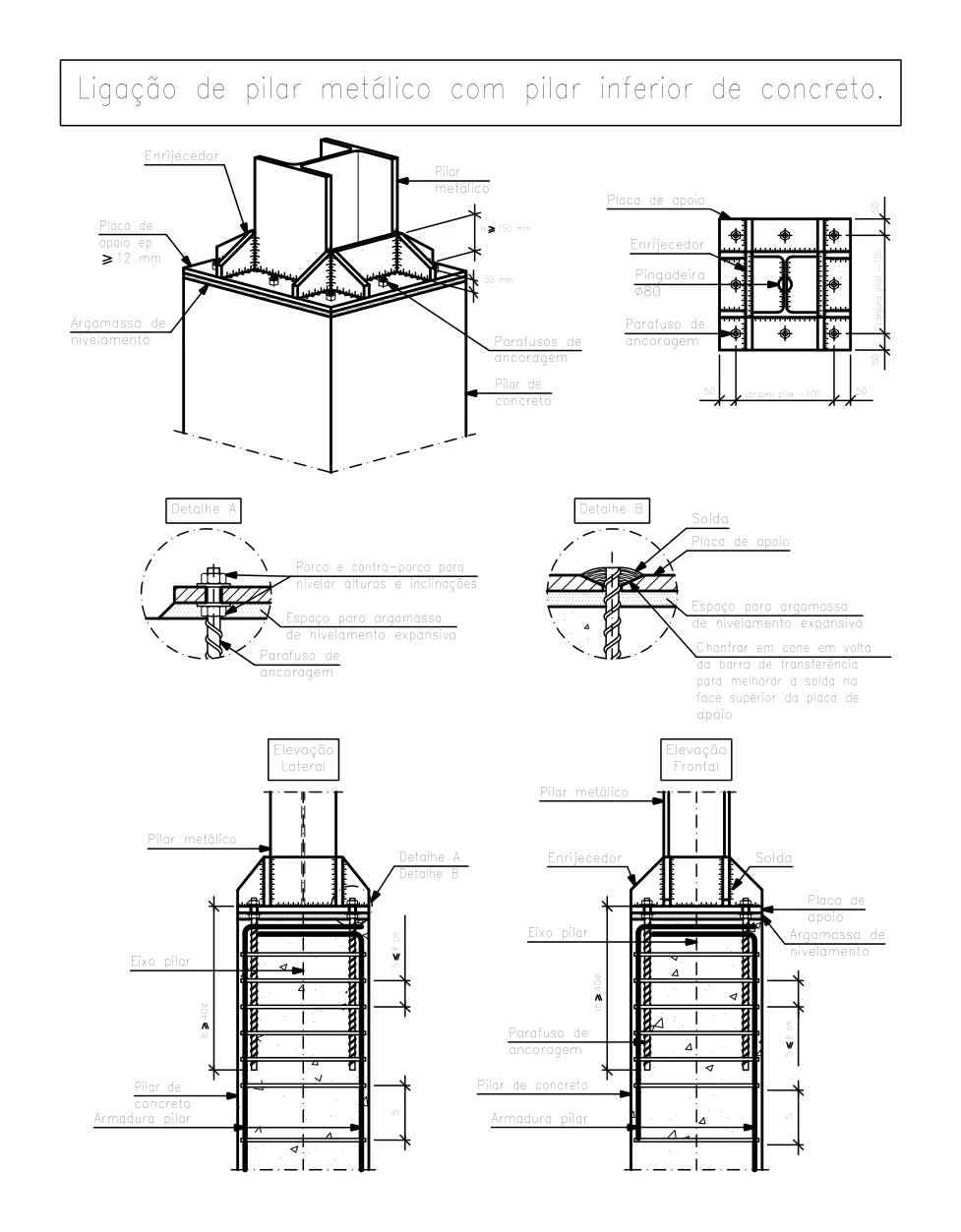

A emenda entre pilar metálico (superior) e pilar de concreto (inferior) é uma das ligações mais críticas em estruturas mistas. Exige enrijecedor lateral, chapa de apoio (≥ 12 mm), parafusos de ancoragem dimensionados pela carga vertical e argamassa de nivelamento entre o concreto e a chapa.
O enrijecedor metálico ao redor do pilar metálico aumenta a rigidez local e distribui a tensão. A planta mostra a disposição dos parafusos de ancoragem (geralmente 4 ou 6 dispostos simetricamente). Os detalhes A e B detalham a solda entre enrijecedor e chapa, e o chanfro em cone na barra de transferência para melhorar a eficácia da solda.
Os detalhes técnicos apresentados acima estão disponíveis em formato AutoCAD (DWG) editável na Biblioteca de Projetos do Aço. São mais de 1.500 arquivos de projetos e detalhes construtivos de estruturas metálicas, mistas e de concreto, organizados por componente — prontos para você adaptar ao seu projeto.
