Ligação Semi-Rígida em Estrutura Metálica: Detalhes em DWG
magissolu
magissolu
A ligação semi-rígida é o ponto intermediário entre articulada e rígida — transmite parte do momento fletor proporcional à rigidez da ligação. É comum em galpões com vento moderado e estruturas onde se busca redistribuição de momentos sem o custo da ligação totalmente engastada.

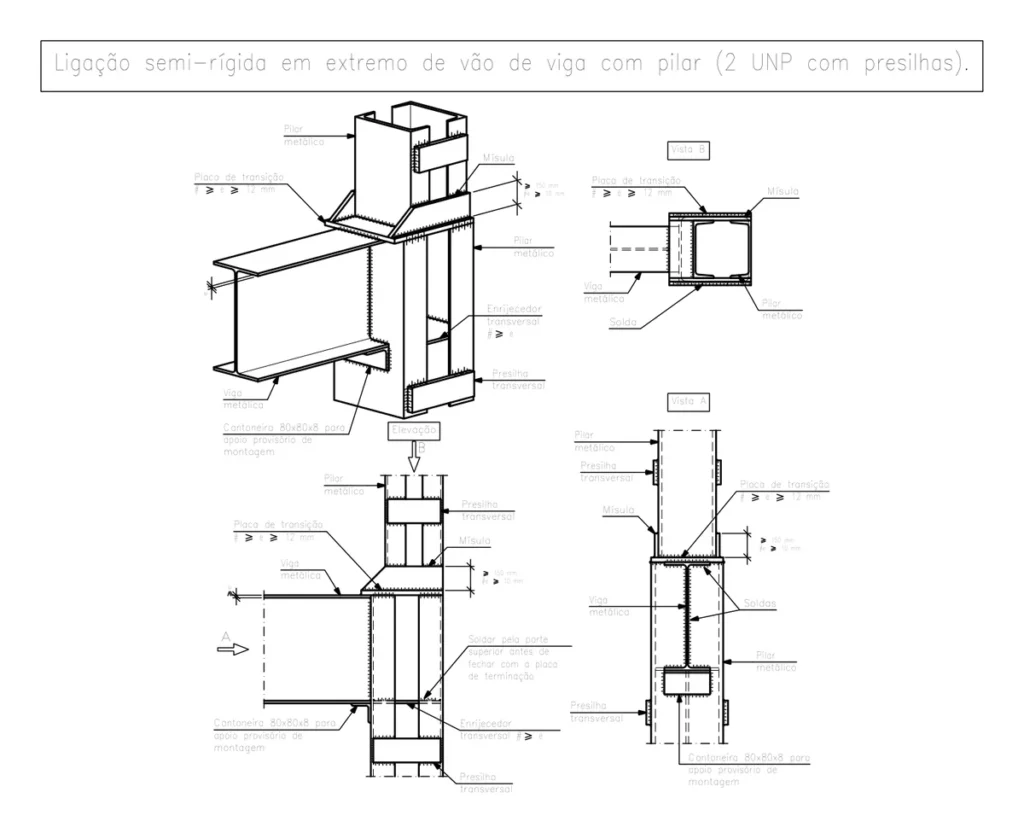

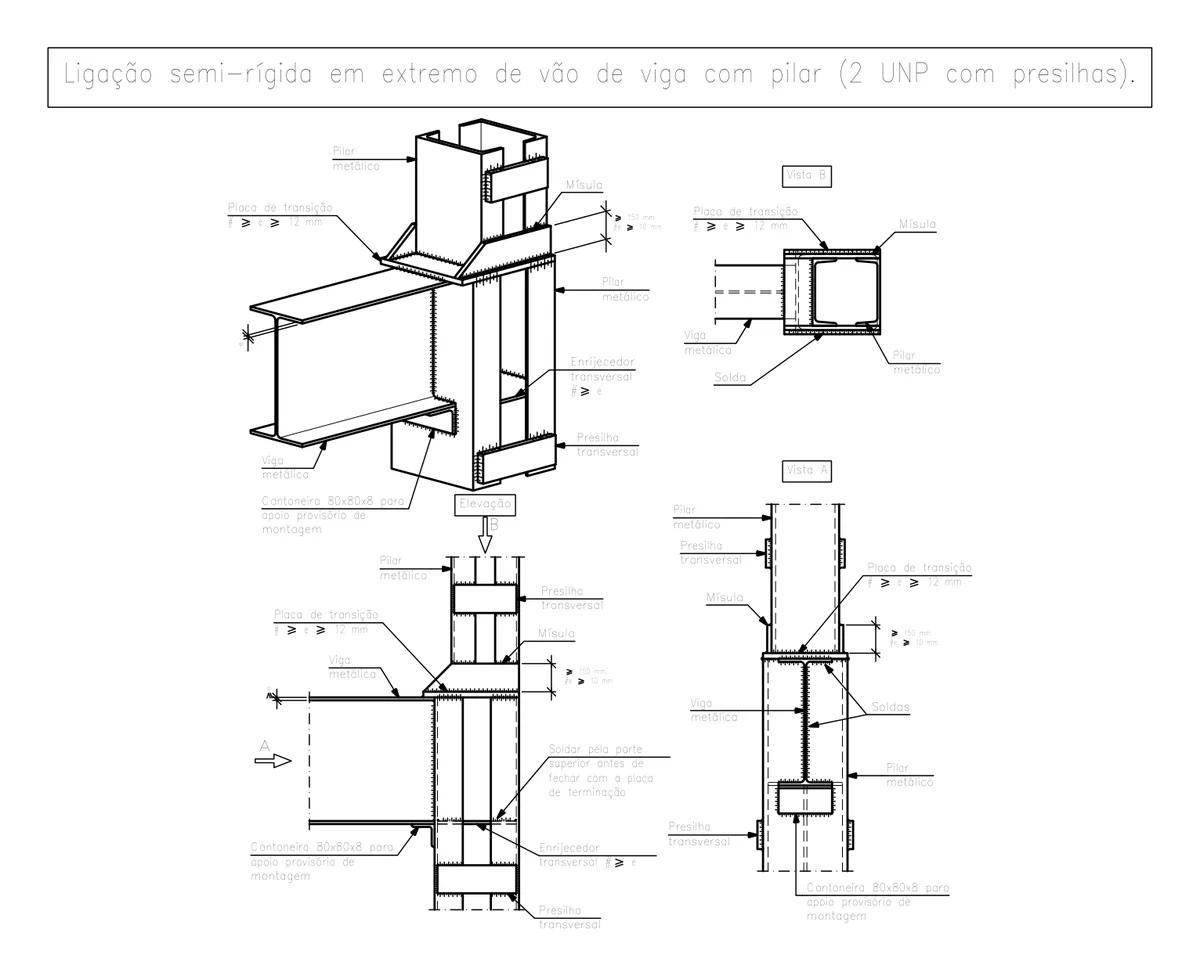

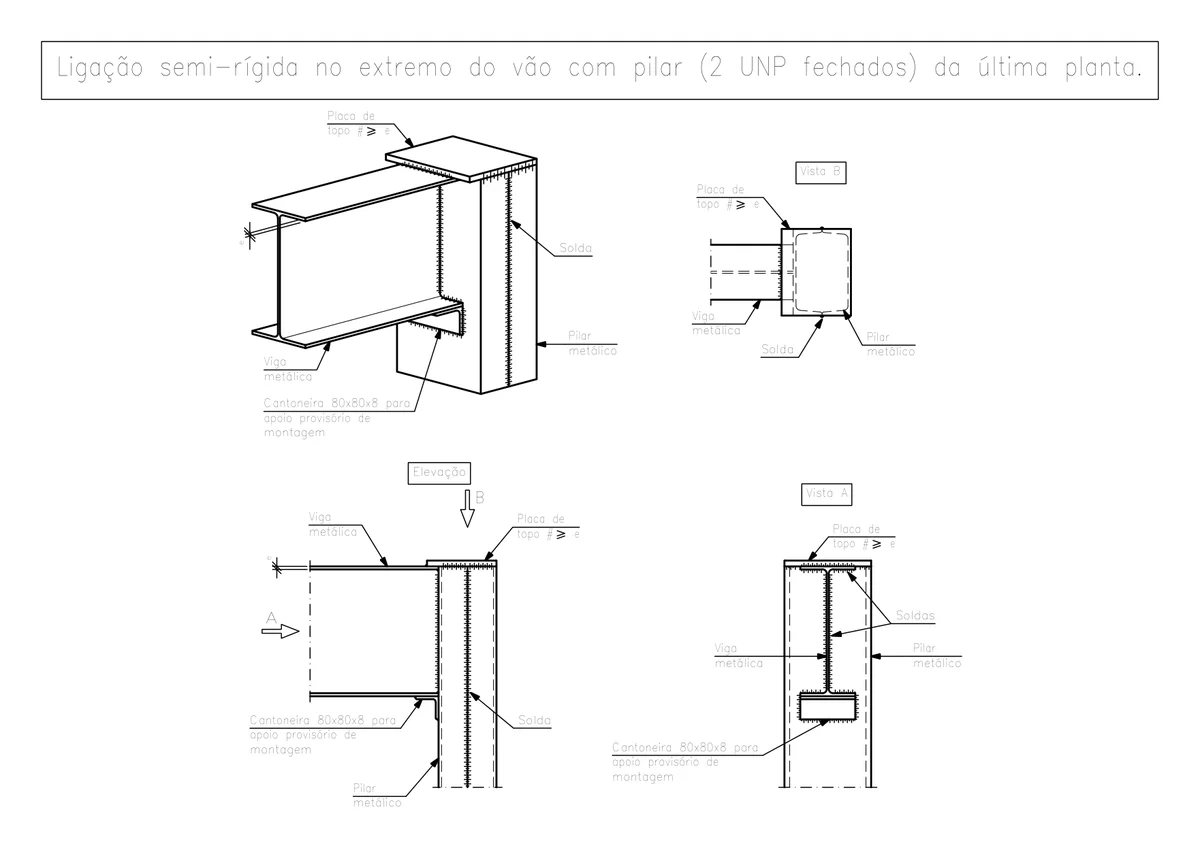

Configurações típicas usam 2 perfis UNP fechados ou com presilhas, soldados a aproximadamente 2/3 da altura da alma da viga. A presilha transversal aumenta a rigidez sem encarecer demais a ligação. Sempre prever cantoneira 80×80×8 de apoio provisório para montagem antes da solda definitiva.
Os detalhes técnicos apresentados acima estão disponíveis em formato AutoCAD (DWG) editável na Biblioteca de Projetos do Aço. São mais de 1.500 arquivos de projetos e detalhes construtivos de estruturas metálicas, mistas e de concreto, organizados por componente — prontos para você adaptar ao seu projeto.
