Ligação de Topo de Viga Metálica: Detalhes em DWG
magissolu
magissolu

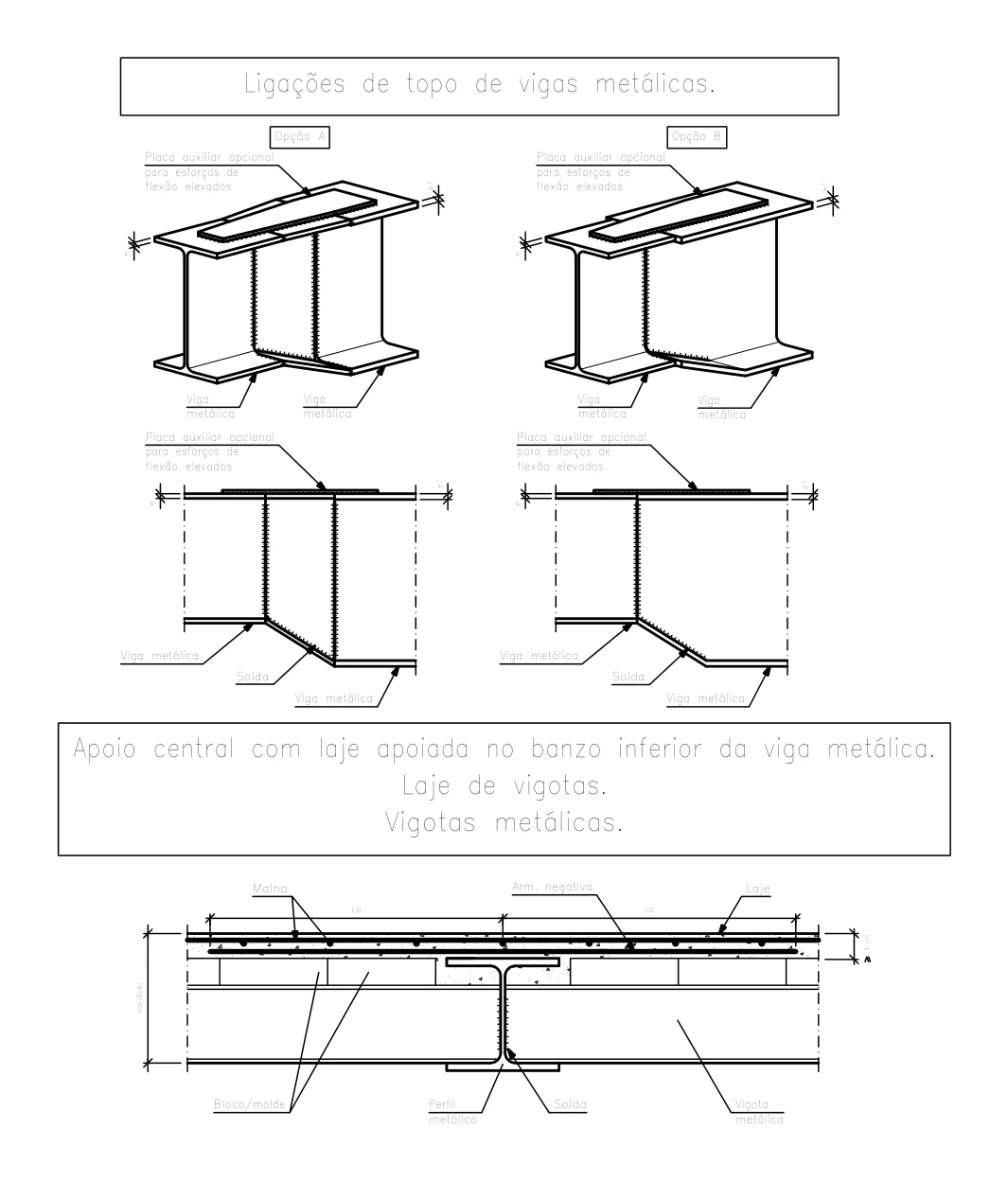

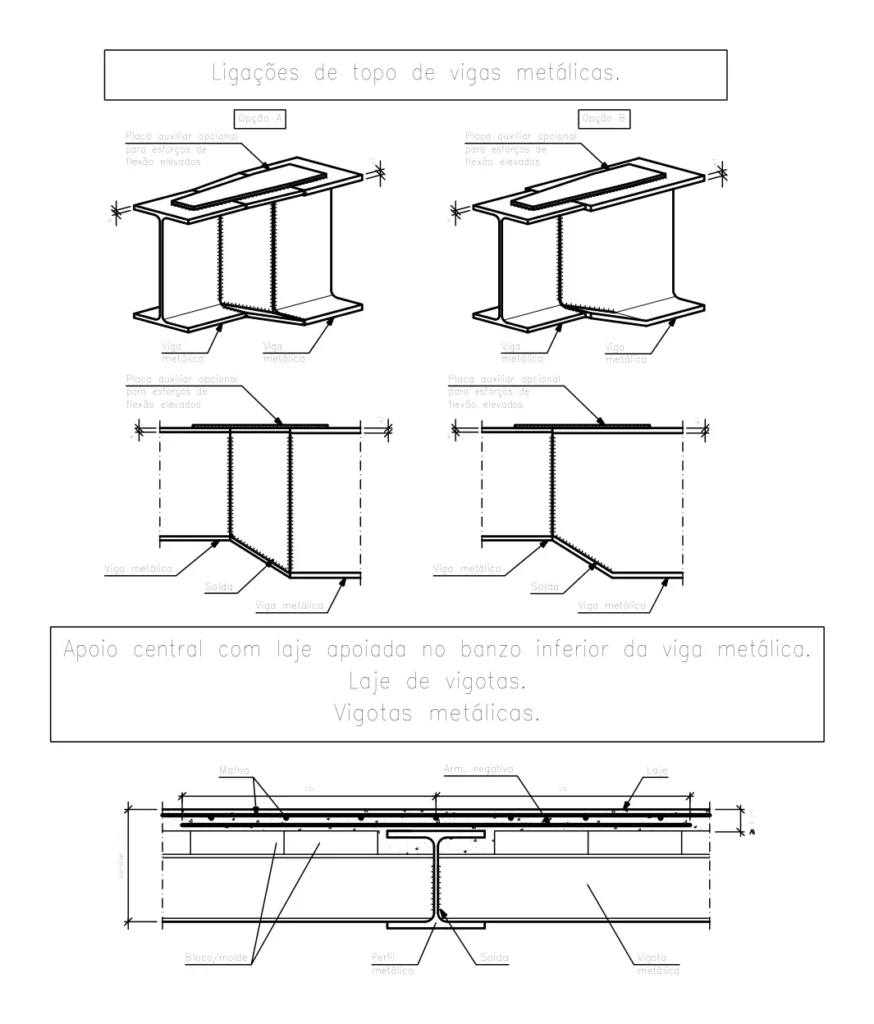

A ligação de topo entre duas vigas metálicas (emenda em vão ou apoio sobre pilar) é resolvida com placa auxiliar opcional para esforços de flexão elevados. Os detalhes a seguir mostram opção A (placa contínua) e opção B (placa cortada), além do apoio central de laje no banzo inferior da viga metálica.
A placa auxiliar de cobertura, soldada às mesas superiores das duas vigas, transfere o momento fletor através da ligação. A escolha entre opção A e opção B depende da magnitude do esforço — opção A é mais conservadora e mais cara; opção B economiza material em situações de flexão moderada. O apoio de laje sobre o banzo inferior usa ancoragem com Lb mínimo conforme dimensionamento.
Os detalhes técnicos apresentados acima estão disponíveis em formato AutoCAD (DWG) editável na Biblioteca de Projetos do Aço. São mais de 1.500 arquivos de projetos e detalhes construtivos de estruturas metálicas, mistas e de concreto, organizados por componente — prontos para você adaptar ao seu projeto.
