Ligação Viga-Pilar Metálica Engastada: Detalhes em DWG
Magis Soluções
Magis Soluções

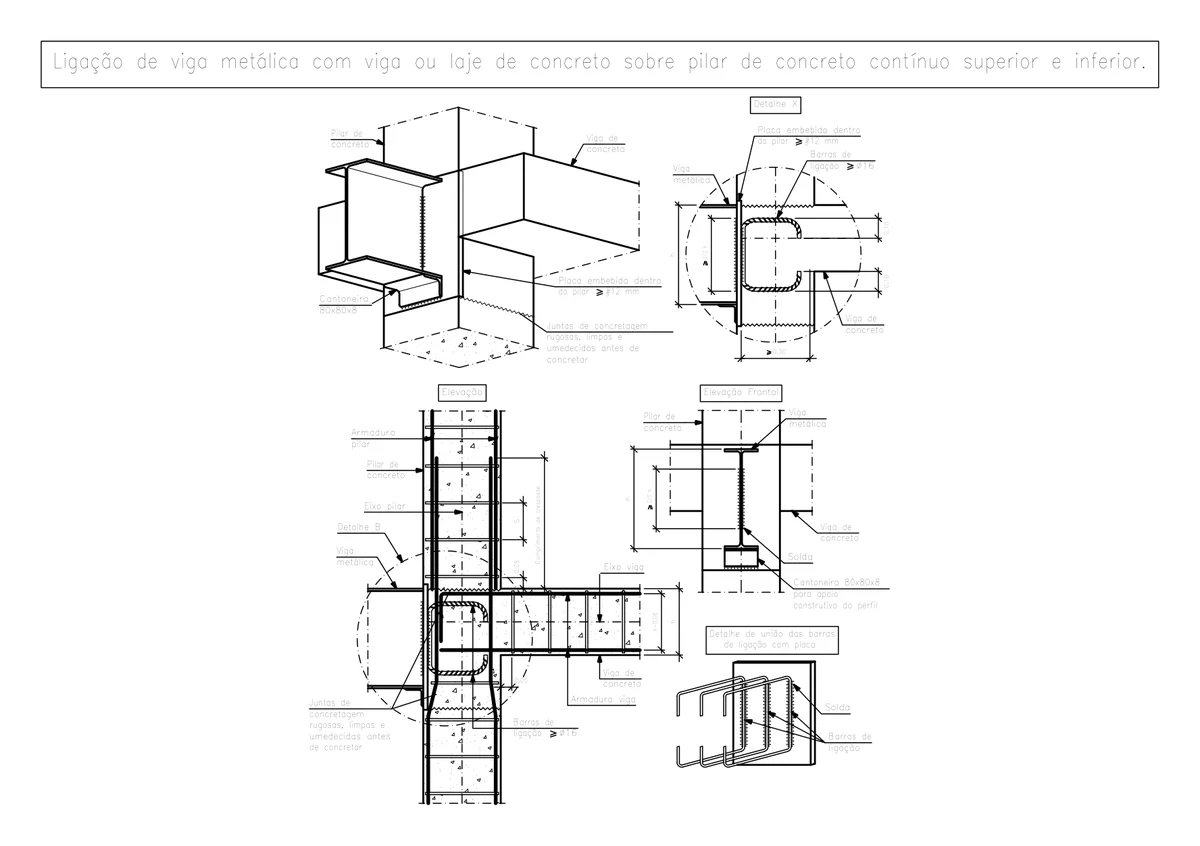

A ligação engastada (rígida) impede a rotação relativa entre viga e pilar e transmite momento fletor — exigindo dimensionamento mais cuidadoso de soldas, chapas de continuidade e enrijecedores. É usada em pórticos contínuos, estruturas com efeito de vento elevado e situações onde a continuidade estrutural é necessária.

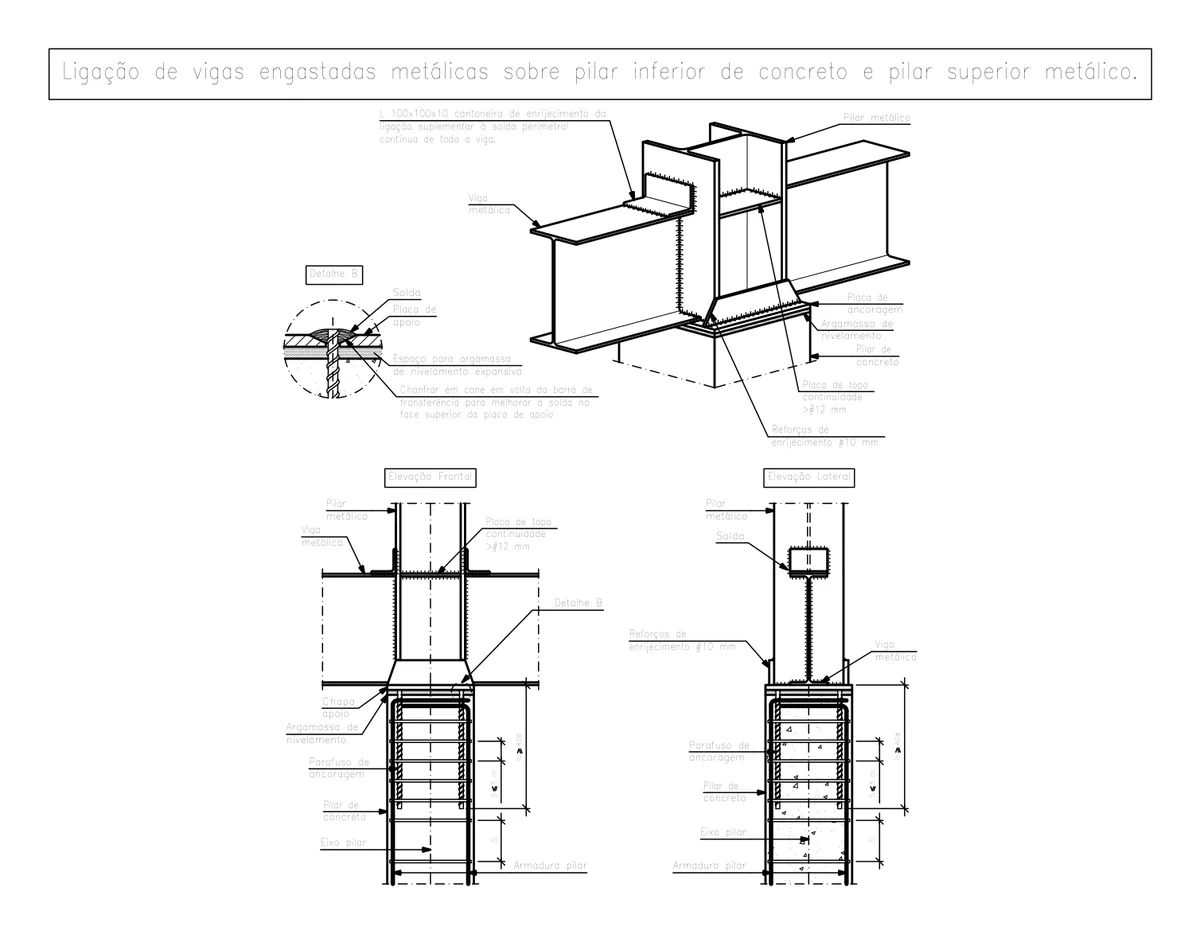

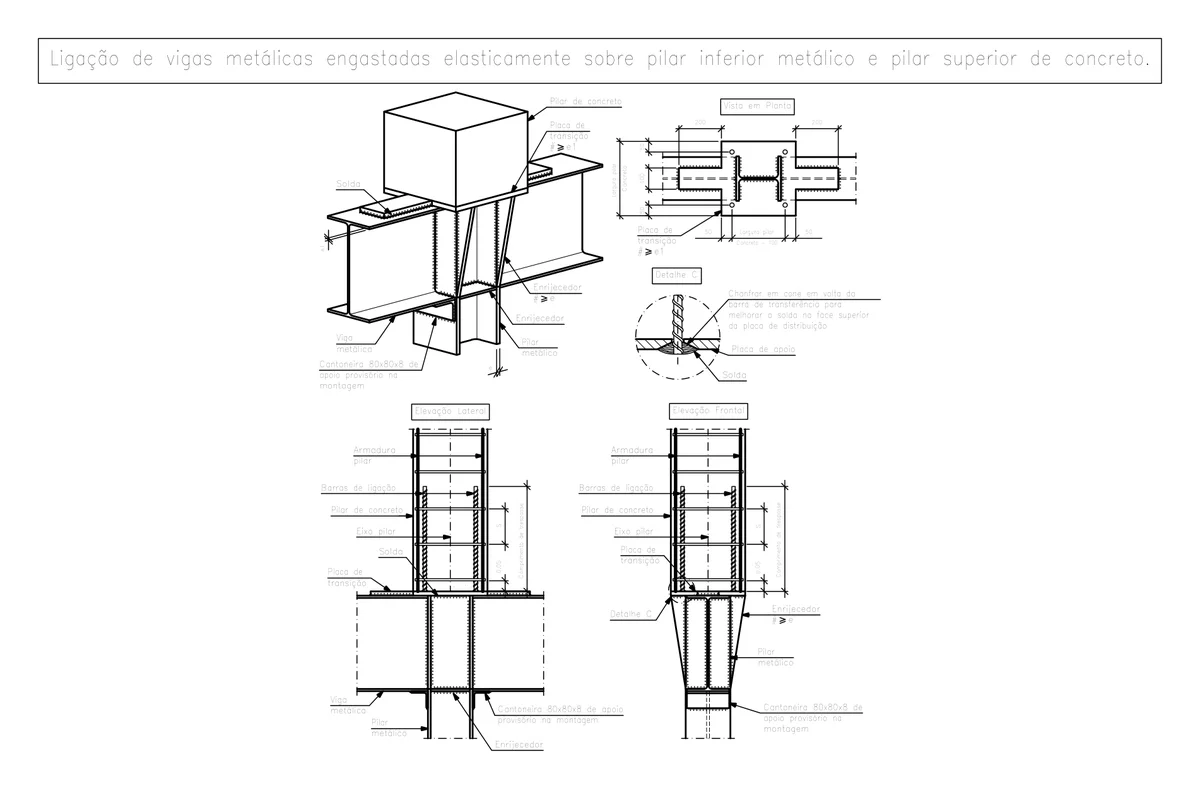

A ligação engastada elasticamente combina viga metálica e pilar de concreto através de placas de ancoragem, barras de transferência e armadura de envolvimento. A ancoragem mínima do parafuso é 30 vezes o diâmetro. O detalhe da placa exige chanfrar em cone na barra para melhorar a eficácia da solda na face superior da placa de distribuição.
