Painel Solar em Galpão Metálico: como verificar a estrutura e instalar certo

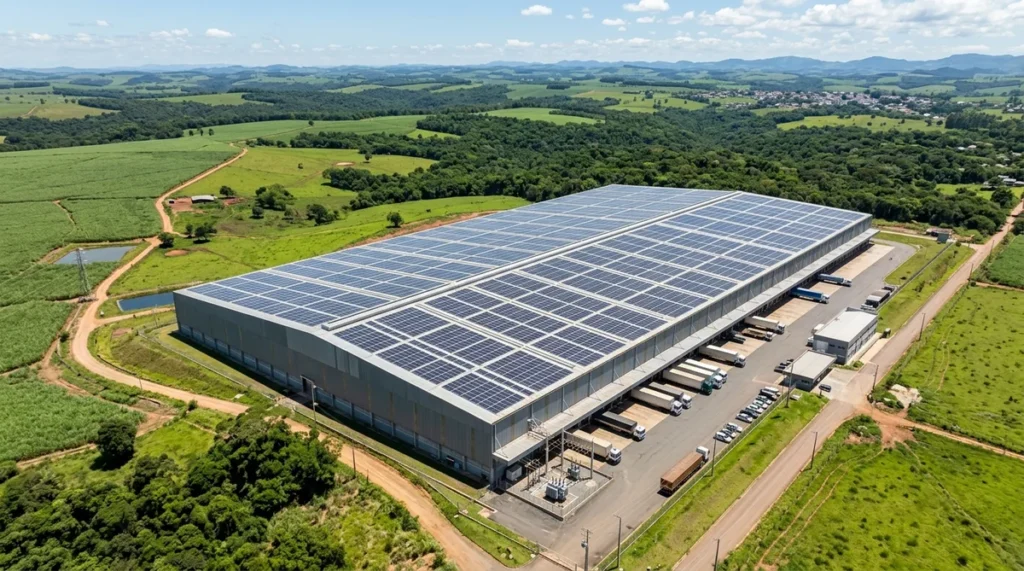

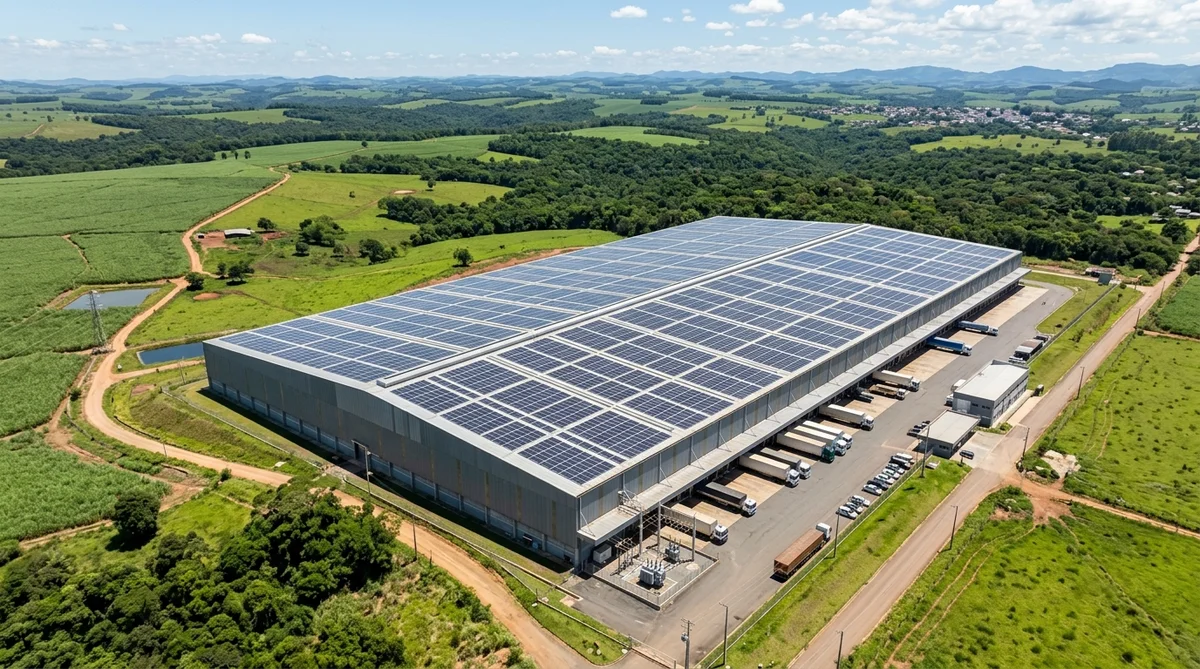

Cobertura de galpão metálico é uma das melhores superfícies para instalação de painel solar no Brasil. Grande área disponível, inclinação já definida e sem sombreamento. O problema aparece quando ninguém verificou se a estrutura original aguenta o peso adicional — e aí o erro é caro. Este artigo mostra o que avaliar antes de instalar energia solar em galpão metálico e como calcular se a estrutura suporta.
Três fatores fazem do galpão metálico a instalação solar mais vantajosa para pequenas e médias empresas:
Este é o ponto crítico que muitos instaladores de solar ignoram. Painel solar pesa entre 10 e 15 kg/m², incluindo o sistema de fixação (trilhos, grampos e cabos). Em uma cobertura de 300 m² completamente coberta com painéis, isso representa 3.000 a 4.500 kg de carga adicional permanente na estrutura.
| Área de cobertura | Peso adicional estimado | Equivale a |
|---|---|---|
| 100 m² | 1.000–1.500 kg | ~10 homens no telhado, permanentes |
| 200 m² | 2.000–3.000 kg | ~2 carros em cima da cobertura |
| 300 m² | 3.000–4.500 kg | ~3 carros em cima da cobertura |
| 500 m² | 5.000–7.500 kg | Carga de um caminhão leve |
Galpões projetados com carga de cobertura padrão (telha galvalume + sobrecarga de manutenção de 0,25 kN/m²) frequentemente não têm folga suficiente para suportar painéis solares sem reforço nas terças ou nas treliças.
O caminho correto é refazer o cálculo da cobertura com as cargas reais — incluindo o peso dos painéis — e comparar com a capacidade dos perfis instalados. Três cenários possíveis:
Se o projeto original considerou sobrecarga acima de 0,50 kN/m² na cobertura, há chance de as terças e a treliça absorverem o peso dos painéis sem reforço. Ainda assim, verificação formal com ART é obrigatória.

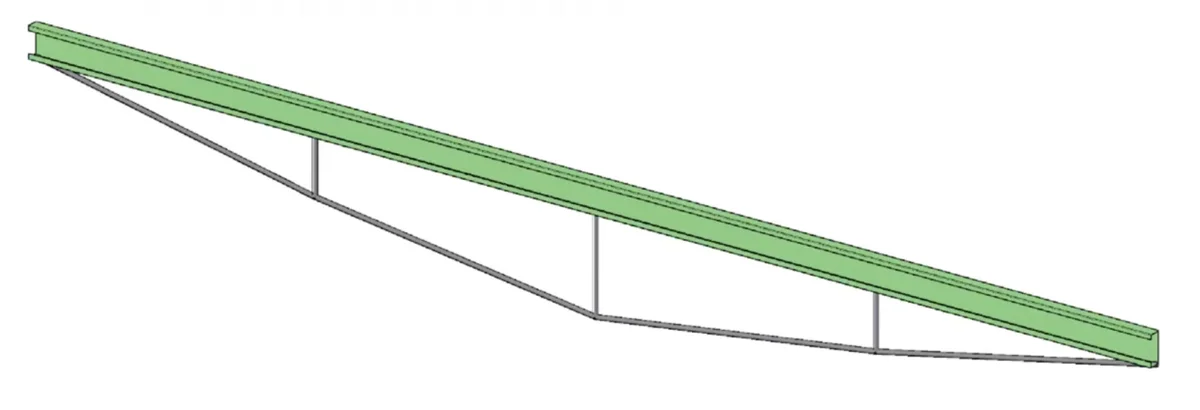

A terça atual aguenta, mas a flecha (deformação) vai superar o limite de L/300 com a carga adicional. Solução: reforçar as terças com perfil inferior soldado (reforço de flange) ou reduzir o espaçamento entre apoios adicionando terças intermediárias.
Terças e treliças no limite mesmo sem painel. Instalação de solar exige substituição de perfis ou adição de pórtico auxiliar para suporte dos trilhos. Custo de reforço pode invalidar o payback do sistema solar — precisa entrar no orçamento antes de fechar o contrato.
O eGalpão permite recalcular a estrutura de cobertura com o peso dos painéis informado diretamente. Em minutos você sabe se as terças e a treliça atuais aguentam ou se precisa de reforço — antes de contratar a instalação solar.

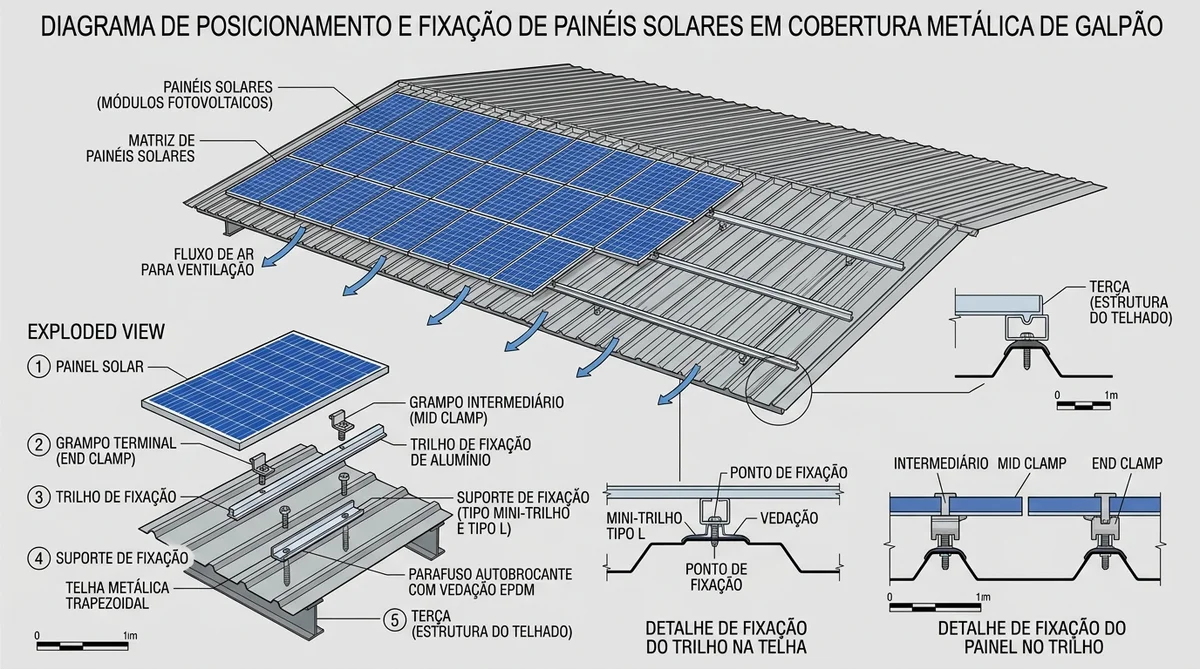

O sistema mais usado em telha trapezoidal galvalume. Grampos metálicos fixam nas ondas altas da telha, sem perfurar a chapa. O trilho de alumínio é aparafusado nos grampos e os painéis fixam no trilho. Não requer vedação adicional e não anula a garantia da telha.

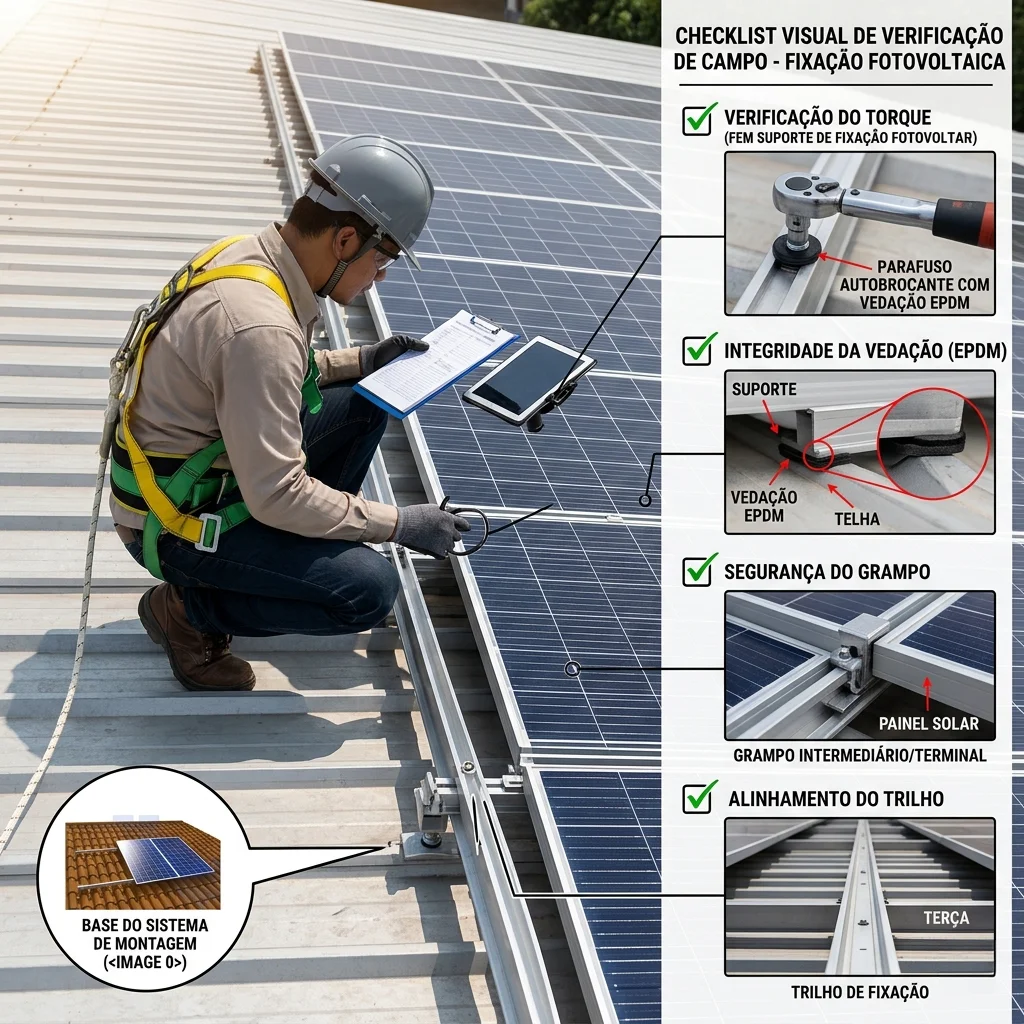

Usado quando a telha não tem onda que aceite grampo (telhas planas ou de encaixe). Parafuso autoperfurante com arruela de EPDM perfura a telha e fixa o suporte do trilho. Exige vedação com silicone neutro e reinspeção periódica para evitar infiltração.
Telha sanduíche aceita fixação por grampo no perfil lateral do painel — sem perfuração da chapa. É a instalação mais limpa e mais fácil de ser revertida. O peso adicional dos painéis é distribuído uniformemente pelo painel sanduíche até as terças.
Para um galpão industrial de 300 m² de cobertura disponível:
O reforço estrutural — quando necessário — adiciona R$ 8.000 a R$ 30.000 ao investimento, dependendo da extensão. Precisa entrar no payback antes de fechar o projeto.
Não sem verificação. Galpões com mais de 15 anos ou dimensionados apenas para galvalume leve frequentemente precisam de reforço nas terças antes de receber painéis. A verificação estrutural é obrigatória e precisa vir antes do contrato de instalação.
Sim — dois ARTs: um de projeto elétrico (engenheiro eletricista) e um de projeto estrutural confirmando que a cobertura suporta o peso dos painéis (engenheiro civil ou estrutural). Instalação sem ART é irregular e pode causar problemas na seguradora.
Para o Brasil, entre 10° e 25° de inclinação (aproximadamente 18% a 47% em decimal) maximiza a geração anual. Galpões com inclinação de 10 a 15% (9° a 8°) ficam um pouco abaixo do ideal, mas a perda de geração é marginal (3 a 7%) — não muda a decisão de investimento.
Sim. A superfície plana da chapa externa do painel sanduíche aceita fixação por grampo lateral sem nenhuma perfuração. É a solução mais limpa, sem risco de infiltração e que mantém a garantia da telha.
