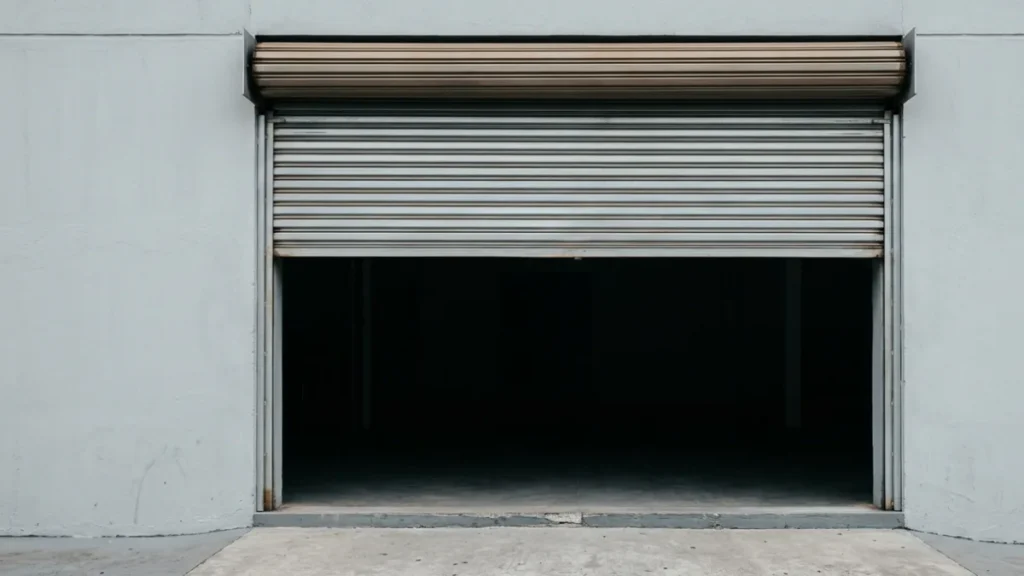

A porta de aço de enrolar é o fechamento padrão de loja de rua, depósito e galpão porque libera o vão inteiro sem ocupar espaço lateral nem exigir recuo. A folha sobe e se enrola em um eixo acima do vão, e é justamente esse conjunto de eixo, mola e guia que concentra tanto a engenharia quanto os defeitos.
Direto ao ponto: quase toda porta de enrolar que fica pesada, sobe torta ou trava tem o mesmo diagnóstico, que é mola desregulada ou guia desalinhada. A chapa raramente é o problema. Regulagem de mola é serviço perigoso e exige profissional, porque a mola armazena energia suficiente para causar acidente grave.
Neste guia: os tipos de porta de enrolar, as medidas e o espaço necessário acima do vão, motorização, itens de segurança e o plano de manutenção.
A folha é uma chapa contínua ondulada, enrolada em um eixo. É a mais econômica e a mais comum no comércio de rua. Fecha totalmente, sem visibilidade nem ventilação.
Réguas horizontais articuladas entre si, geralmente em chapa dobrada ou em perfil de alumínio. Mais rígidas, sobem com menos ruído e resistem melhor a impacto. Permitem inserir réguas vazadas para ventilação.
Réguas alternadas com trechos vazados, tela ou policarbonato, mantendo a vitrine visível com a loja fechada. Muito usada em shopping e em galeria.
Motor dedicado, comando com sensores e estrutura preparada para dezenas de aberturas por dia. É o modelo indicado em doca de carga e em acesso operacional de galpão.
| Tipo | Ventilação | Segurança física | Custo relativo | Aplicação |
|---|---|---|---|---|
| Chapa ondulada | Nenhuma | Média | Baixo | Loja de rua, depósito |
| Réguas articuladas | Opcional com régua vazada | Alta | Médio | Comércio e galpão |
| Transvision e grade | Alta | Média | Médio a alto | Vitrine, galeria |
| Automática alta ciclagem | Conforme a folha | Alta | Alto | Doca e uso intenso |
Em galpão, a alternativa à porta de enrolar costuma ser o portão de correr, que aceita vãos maiores e não depende de espaço acima da verga. A comparação está em portão de correr.

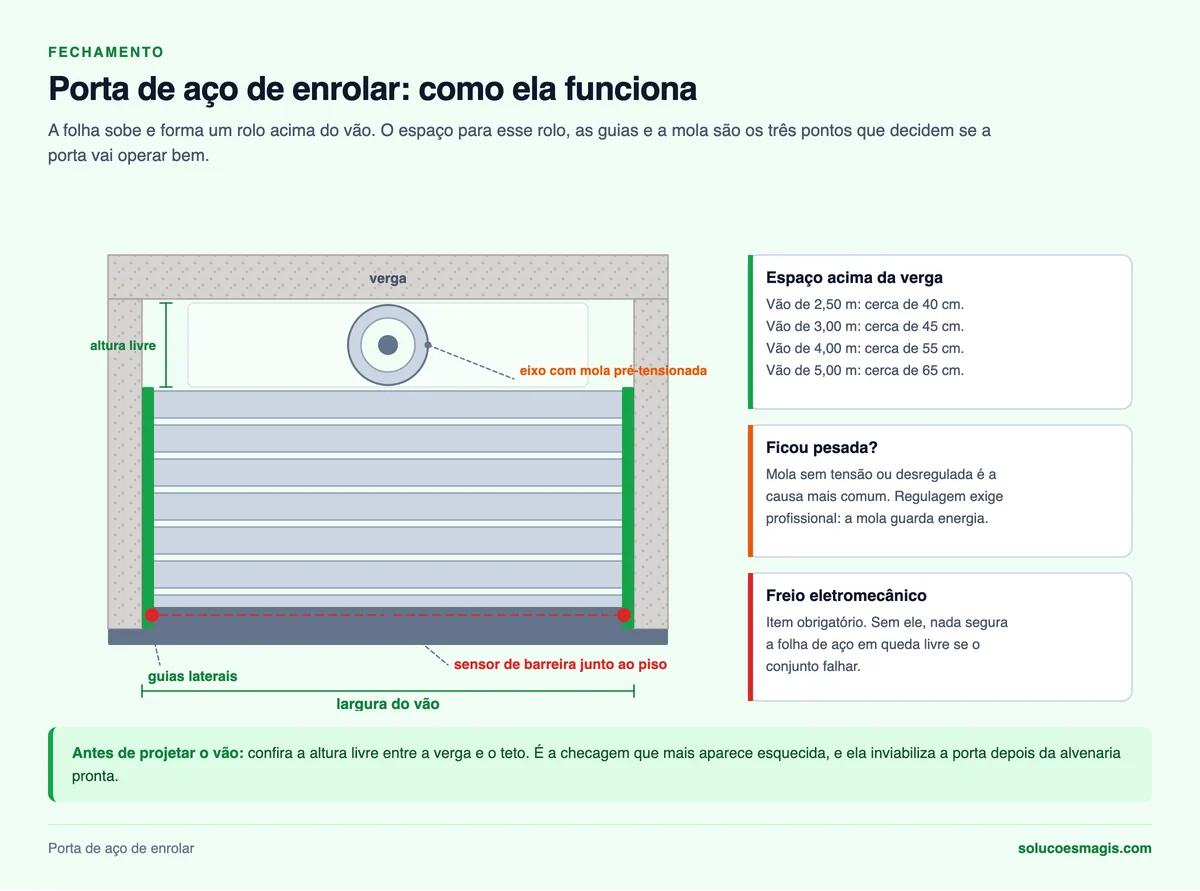

O erro mais frequente no projeto é esquecer o espaço acima do vão. A folha enrolada forma um cilindro, e esse cilindro precisa caber entre a verga e o teto.
| Altura do vão | Diâmetro aproximado do rolo | Altura livre necessária acima da verga |
|---|---|---|
| 2,50 m | 30 a 35 cm | 40 cm |
| 3,00 m | 35 a 40 cm | 45 cm |
| 4,00 m | 40 a 50 cm | 55 cm |
| 5,00 m | 50 a 60 cm | 65 cm |
| Vão de largura | Situação | Recomendação |
|---|---|---|
| Até 4,00 m | Uso comum | Porta única, eixo padrão |
| 4,00 a 6,00 m | Comércio e galpão | Eixo reforçado, verificar flecha |
| 6,00 a 8,00 m | Industrial | Eixo com maior diâmetro ou apoio intermediário |
| Acima de 8,00 m | Doca larga | Duas portas ou outro sistema de fechamento |
O conjunto mecânico é o que faz uma porta de 300 kg subir com esforço de poucos quilos. A mola helicoidal dentro do eixo é pré-tensionada para equilibrar o peso da folha.
A regulagem da mola exige ferramenta específica e treinamento. É a operação com maior histórico de acidente na manutenção desse equipamento e não deve ser tentada por conta própria.
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.
Ver a Biblioteca →| Item | Especificação | Motivo |
|---|---|---|
| Motor central ou lateral | Escolhido pelo peso e ciclagem | Lateral permite maior torque e manutenção mais fácil |
| Freio eletromecânico | Obrigatório | Impede a queda da folha em caso de falha |
| Sensor de barreira | Nas guias, junto ao piso | Interrompe o fechamento com obstáculo no vão |
| Borracha sensível na régua inferior | Recomendada em uso intenso | Detecta contato antes do esmagamento |
| Acionamento manual de emergência | Corrente ou manivela | Permite abrir com queda de energia |
| Fim de curso regulado | Ajuste no comando | Evita impacto no batente e na caixa |
O freio eletromecânico é o item que separa uma porta segura de um acidente esperando acontecer. Uma folha de aço com centenas de quilos em queda livre não tem nada que a detenha no meio do caminho.
| Frequência | Serviço |
|---|---|
| Mensal | Limpar as guias e retirar sujeira acumulada no trilho inferior |
| Trimestral | Lubrificar guias e mancais, conferir ruídos anormais |
| Semestral | Verificar aperto de fixação de mancais e guias, testar sensores e freio |
| Anual | Avaliar tensão da mola por profissional, inspecionar solda e corrosão |
| A cada 2 anos | Repintar a folha e revisar o conjunto do motor |
Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.
Conhecer o eGalpão →O rolo formado pela folha enrolada exige de 40 a 65 cm de altura livre acima da verga, dependendo da altura do vão, e ainda é preciso somar folga para mancais, motor e caixa de proteção. Vãos mais altos geram rolos de maior diâmetro.
Até 4,00 m de largura é uso comum com eixo padrão. Entre 4,00 e 6,00 m, o eixo precisa ser reforçado. Acima de 6,00 m, é necessário eixo de maior diâmetro ou apoio intermediário, e passando de 8,00 m normalmente compensa dividir em duas portas.
Na maioria dos casos, a mola perdeu tensão ou está desregulada. Guias sujas, empenadas ou desalinhadas e mancais desgastados também aumentam o esforço. A regulagem da mola precisa ser feita por profissional, porque ela armazena muita energia.
Limpeza de guias mensal, lubrificação trimestral, verificação de fixações e testes de segurança a cada seis meses e inspeção completa com avaliação da mola uma vez por ano. Em ambiente marinho ou com muita poeira, reduza os intervalos pela metade.
A porta de enrolar libera o vão sem ocupar lateral, mas exige altura livre acima da verga e tem largura limitada. O portão de correr aceita vãos maiores e não depende do espaço superior, em troca de precisar de uma lateral livre igual ou maior que o vão.
