Projeto de Escada pronto com projeto estrutural completo — escada metálica em L com patamar intermediário — ideal para mezaninos em canto e ambientes compactos. Dois lances com guarda-corpo NBR 14718 e ancoragem detalhada.
Acesso liberado pela Biblioteca de Projetos do Aço.
Projeto de Escada concebido para os perfis comerciais mais utilizados no aço estrutural brasileiro, com vãos e modulação otimizados pelo eGalpão.
Tipo
Escada metálica em L com patamar
Dois lances com patamar intermediário
Altura típica
~3 m com patamar
Adaptável no projeto
Normas
NR-24 · NR-12
ABNT NBR 14718
Material
Aço estrutural
Perfis comerciais

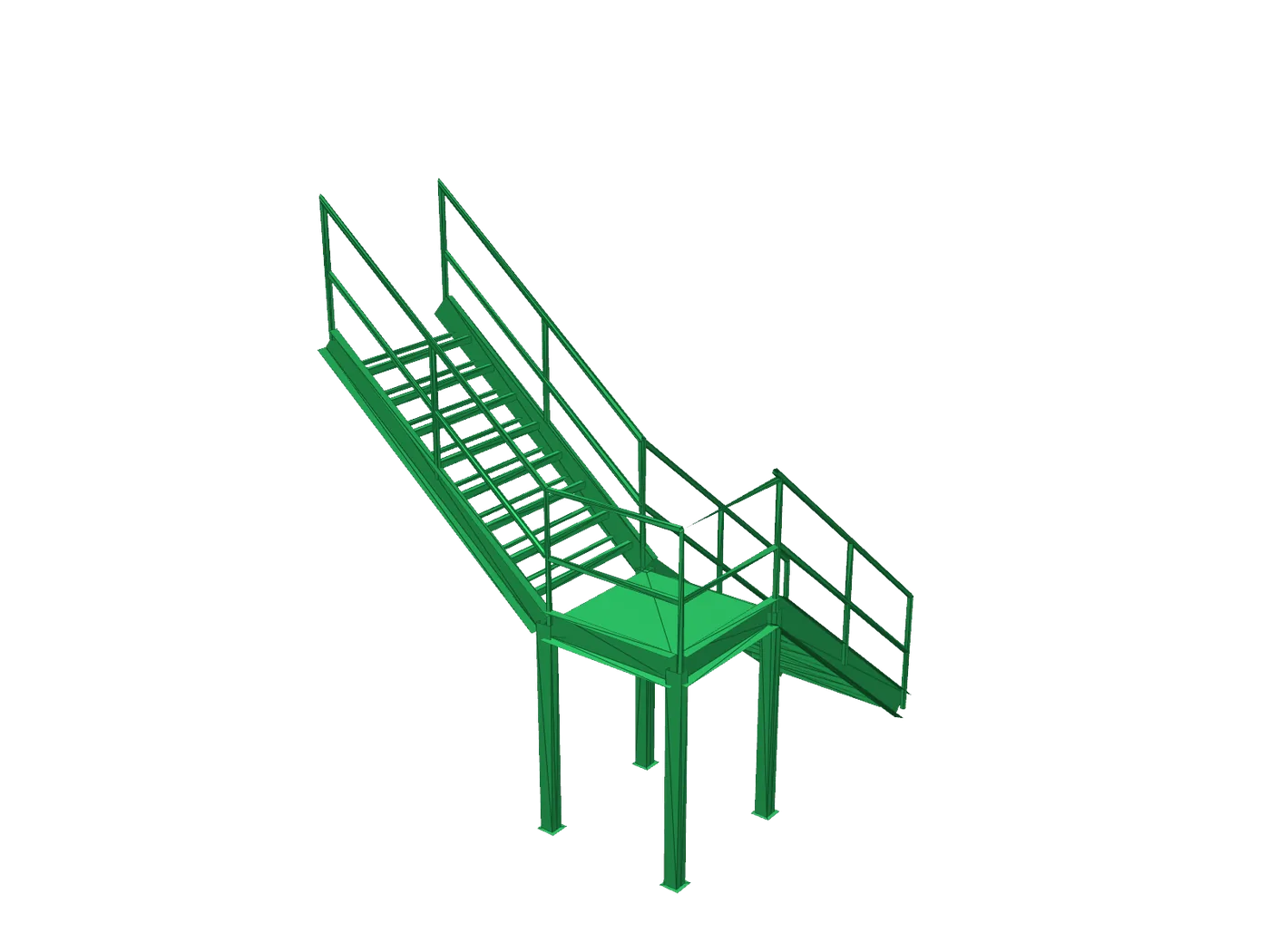

Modelo 3D isométrico
Visualização completa da estrutura, pronta para apresentação ao cliente.
Plantas, cortes e elevações
Vistas técnicas cotadas com todas as dimensões necessárias para execução.
Detalhes de ancoragem
Chumbadores químicos, chapas de base e ligações estruturais detalhadas.
Tabela de perfis e materiais
Quantitativo organizado por bitola, comprimento e quantidade total de aço.
Modelo de cálculo CypeCAD
Arquivo editável para validar dimensionamento ou customizar o projeto.
Escada em L com patamar intermediário é a melhor opção quando há restrição de espaço linear ou quando se precisa de descanso em escadas mais altas.
Aproveita cantos do galpão sem invadir o espaço útil central.
Solução elegante quando a escada precisa fazer curva.
Distribui o desnível em dois lances curtos.
Patamar permite parada e descanso em escadas mais altas.
Melhor opção quando não há espaço para escada reta longa.
Patamar reduz esforço em escadas com mais de 3 metros.
Este projeto traz uma escada metálica em L com patamar intermediário — indicada quando a escada precisa fazer curva de 90° para aproveitar cantos do galpão, ou para vencer alturas maiores com descanso entre os lances. O patamar permite parada segura e reduz o cansaço em escadas mais altas.
São dois lances independentes conectados por patamar metálico, ambos com guarda-corpo conforme NBR 14718, corrimão duplo e degraus em chapa xadrez antiderrapante. A estrutura é totalmente em aço estrutural com ancoragem química nos pontos de apoio.
É a melhor opção quando há restrição de espaço linear — em vez de uma escada reta longa que invade o piso operacional, distribui o desnível em dois lances curtos perpendiculares. Ideal para mezaninos em canto, escritórios elevados e ambientes compactos.
Acesso ilimitado a um acervo curado de projetos reais e detalhados de galpões, mezaninos, escadas e estruturas metálicas — pronto para usar como referência, base de orçamento ou ponto de partida.
