Projeto de Galpão pronto com projeto estrutural completo — 360 m² cobertos em arco treliçado, com vão livre sem pilares intermediários. Solução ideal para quadras, hangares, pavilhões de eventos e grandes depósitos.
Acesso liberado pela Biblioteca de Projetos do Aço.
Projeto de Galpão concebido para os perfis comerciais mais utilizados no aço estrutural brasileiro, com vãos e modulação otimizados pelo eGalpão.
Largura
12 m
Vão livre transversal
Comprimento
30 m
Distribuído em pórticos
Área coberta
360 m²
12 m × 30 m em planta única
Cobertura
Arco treliçado
Arco treliçado

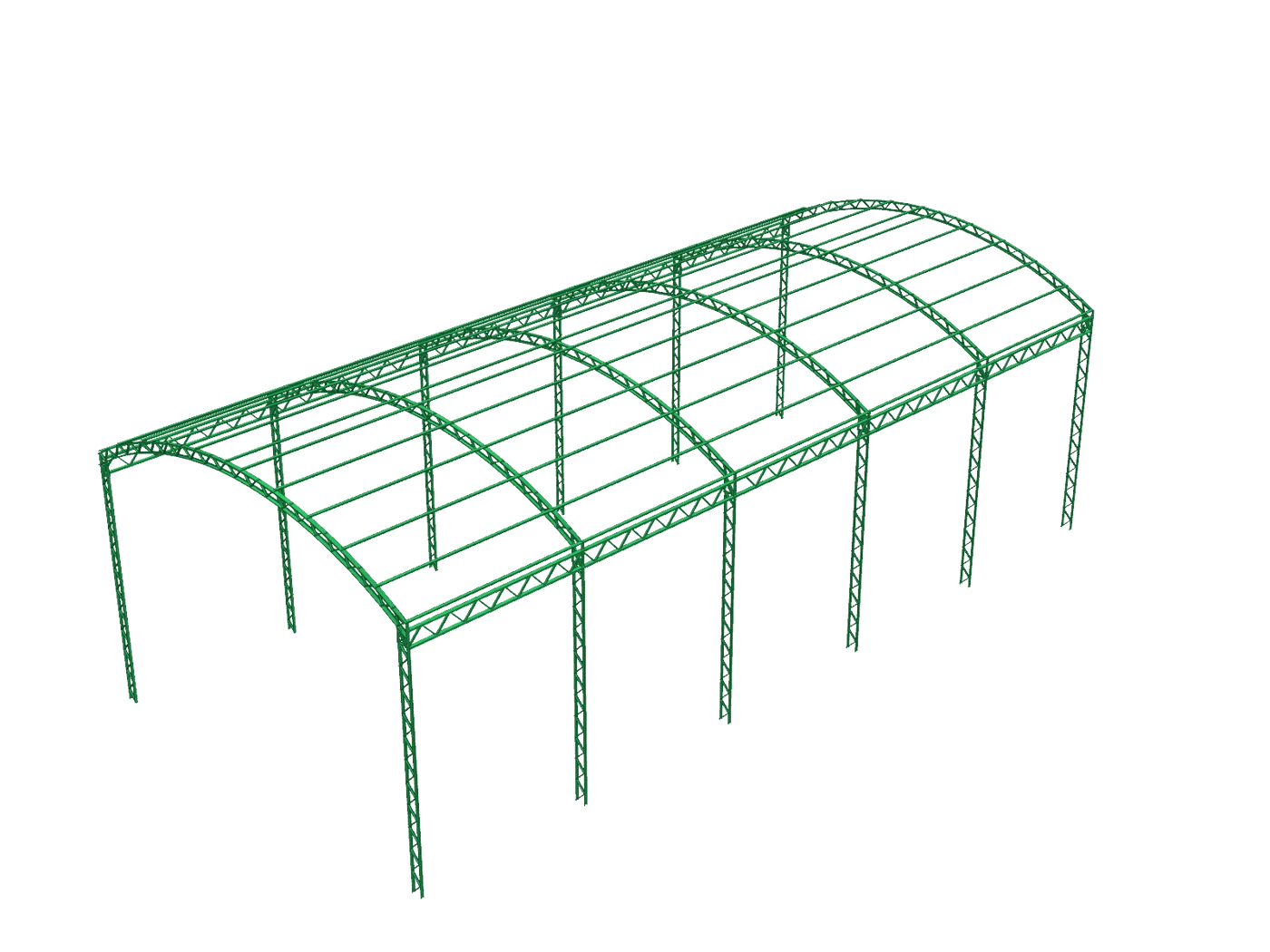

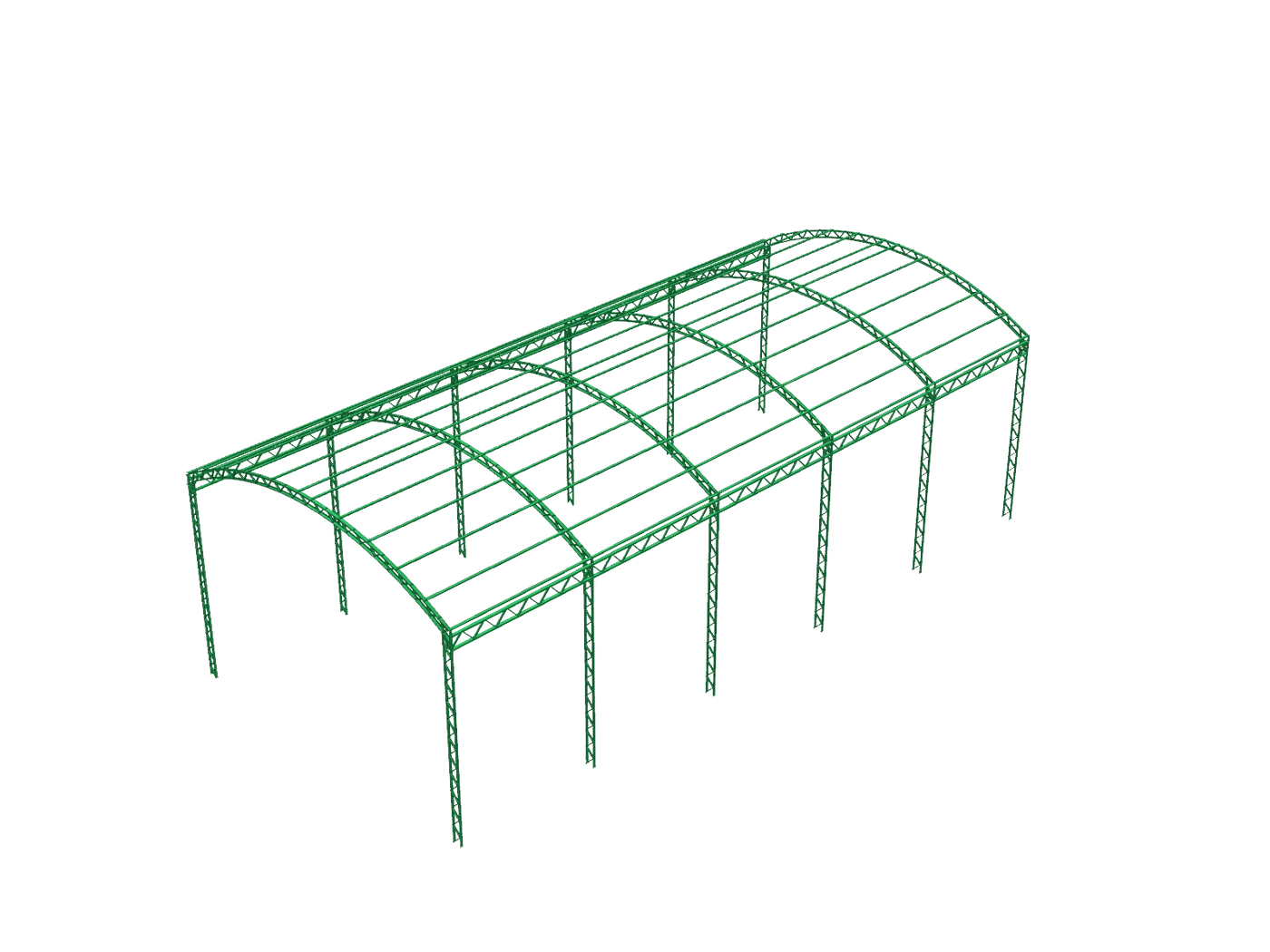

Modelo 3D isométrico
Visualização completa da estrutura, pronta para apresentação ao cliente.

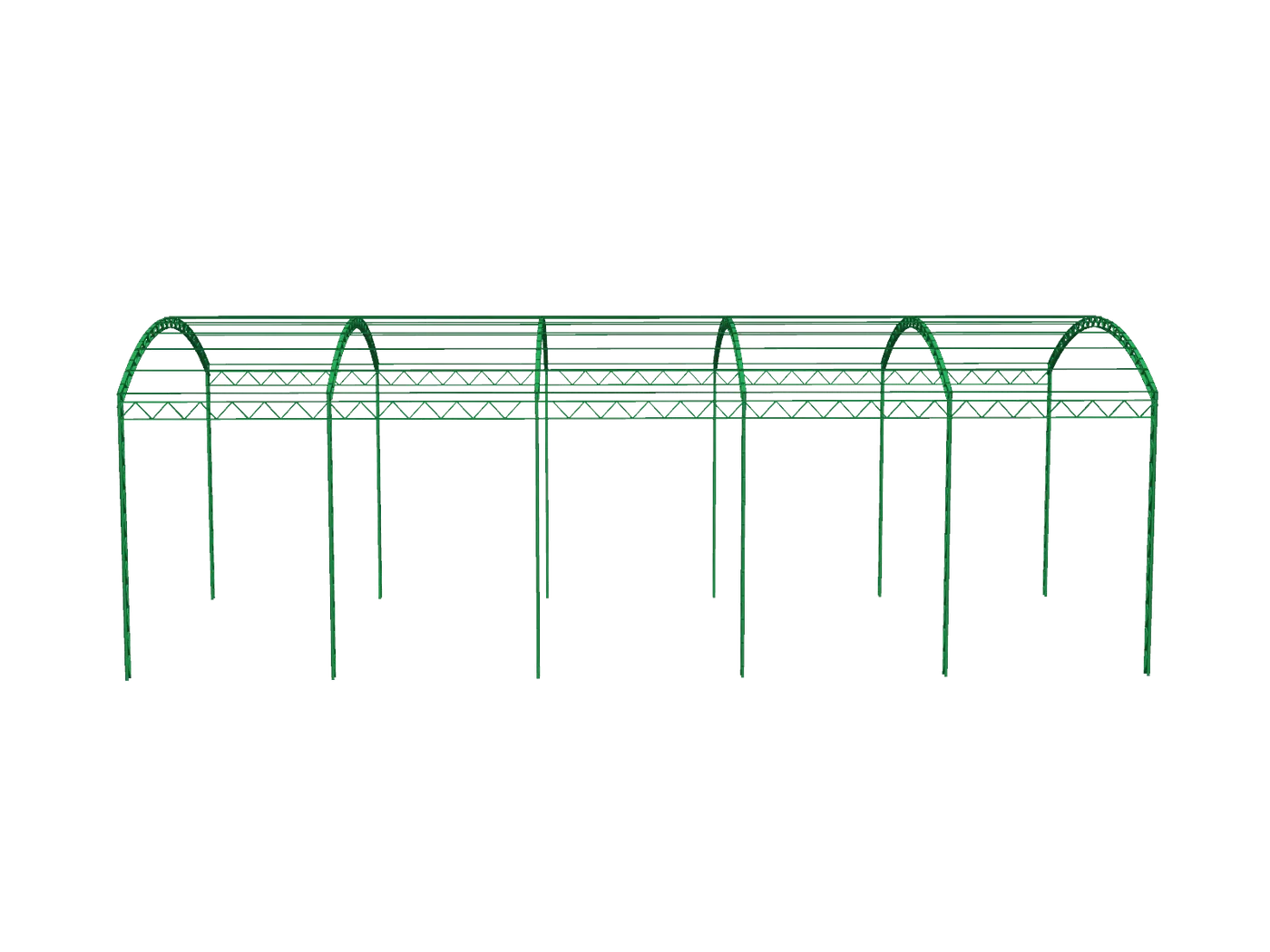

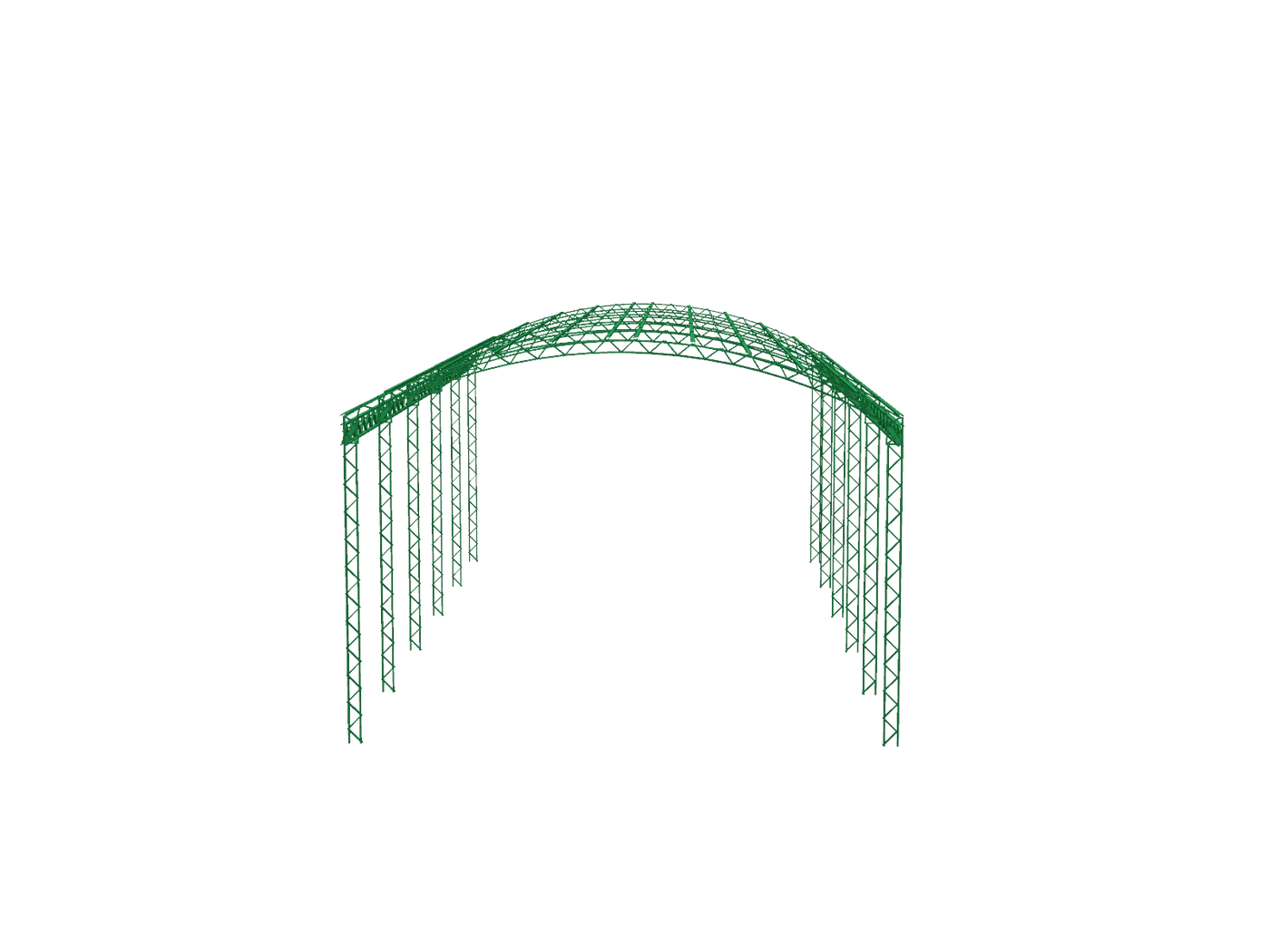

Plantas, cortes e elevações
Vistas técnicas cotadas com todas as dimensões necessárias para execução.
Detalhes de ancoragem
Chumbadores químicos, chapas de base e ligações estruturais detalhadas.
Tabela de perfis e materiais
Quantitativo organizado por bitola, comprimento e quantidade total de aço.
Modelo de cálculo CypeCAD
Arquivo editável para validar dimensionamento ou customizar o projeto.
O formato em arco elimina pilares centrais e cria vão totalmente livre — ideal para usos que exigem amplitude e estética arquitetônica diferenciada.
Sem pilares intermediários, o piso fica totalmente livre.
Estética arquitetônica diferenciada e área aberta para exposições.
Layout amplo e clean, ideal para áreas de culto.
Vão livre acomoda aeronaves de pequeno e médio porte.
Ideal para silos horizontais, estoques de grãos e materiais a granel.
Pé-direito adequado para esportes coletivos e arquibancadas internas.
Este projeto traz a concepção em cobertura em arco treliçado, geometria que distribui as cargas de forma natural pelo formato curvo. Resultado: vão livre amplo sem necessidade de pilares intermediários, ideal para quadras esportivas, hangares, pavilhões de eventos e depósitos de grande volume.
Os arcos treliçados são compostos por perfis metálicos curvados e dispostos em treliça espacial, suportados por pilares laterais com ancoragem química. A leveza da estrutura compensa o custo da curvatura — em vãos médios e grandes, o arco é até mais econômico que duas águas convencional pelo melhor aproveitamento do aço.
A estética do arco também é um diferencial: arquitetonicamente mais limpa que duas águas, transmite modernidade e amplitude. Ideal para projetos onde a aparência importa tanto quanto a função.
