Projeto de Galpão pronto com projeto estrutural completo — 360 m² cobertos, ideal para terrenos encostados, divisas de lote ou anexos a edificações existentes. Pilares laterais e treliças otimizadas para o menor consumo de aço por m².
Acesso liberado pela Biblioteca de Projetos do Aço.
Projeto de Galpão concebido para os perfis comerciais mais utilizados no aço estrutural brasileiro, com vãos e modulação otimizados pelo eGalpão.
Largura
12 m
Vão livre transversal
Comprimento
30 m
Distribuído em pórticos
Área coberta
360 m²
12 m × 30 m em planta única
Cobertura
Uma água treliçada
Uma água treliçado

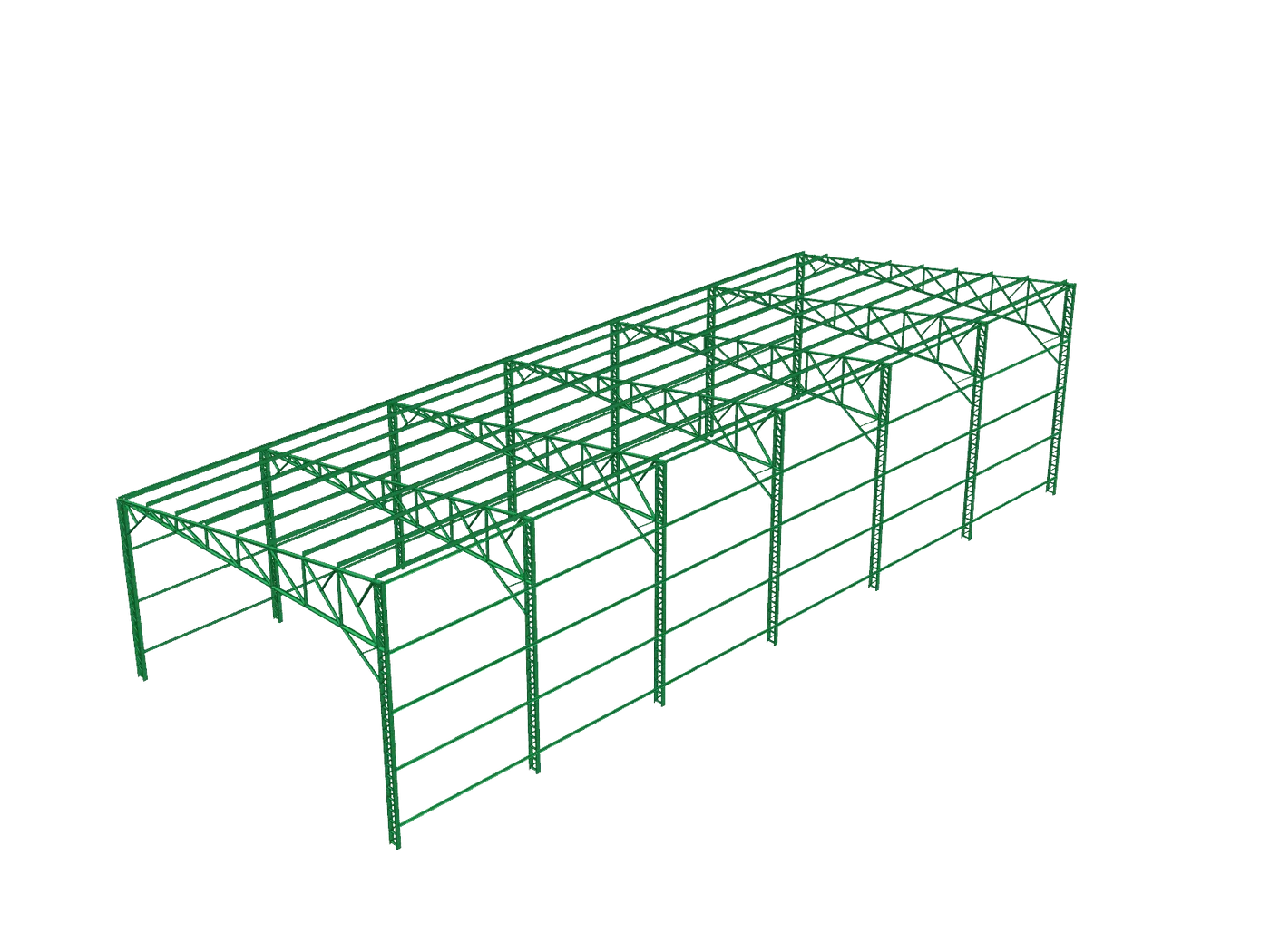

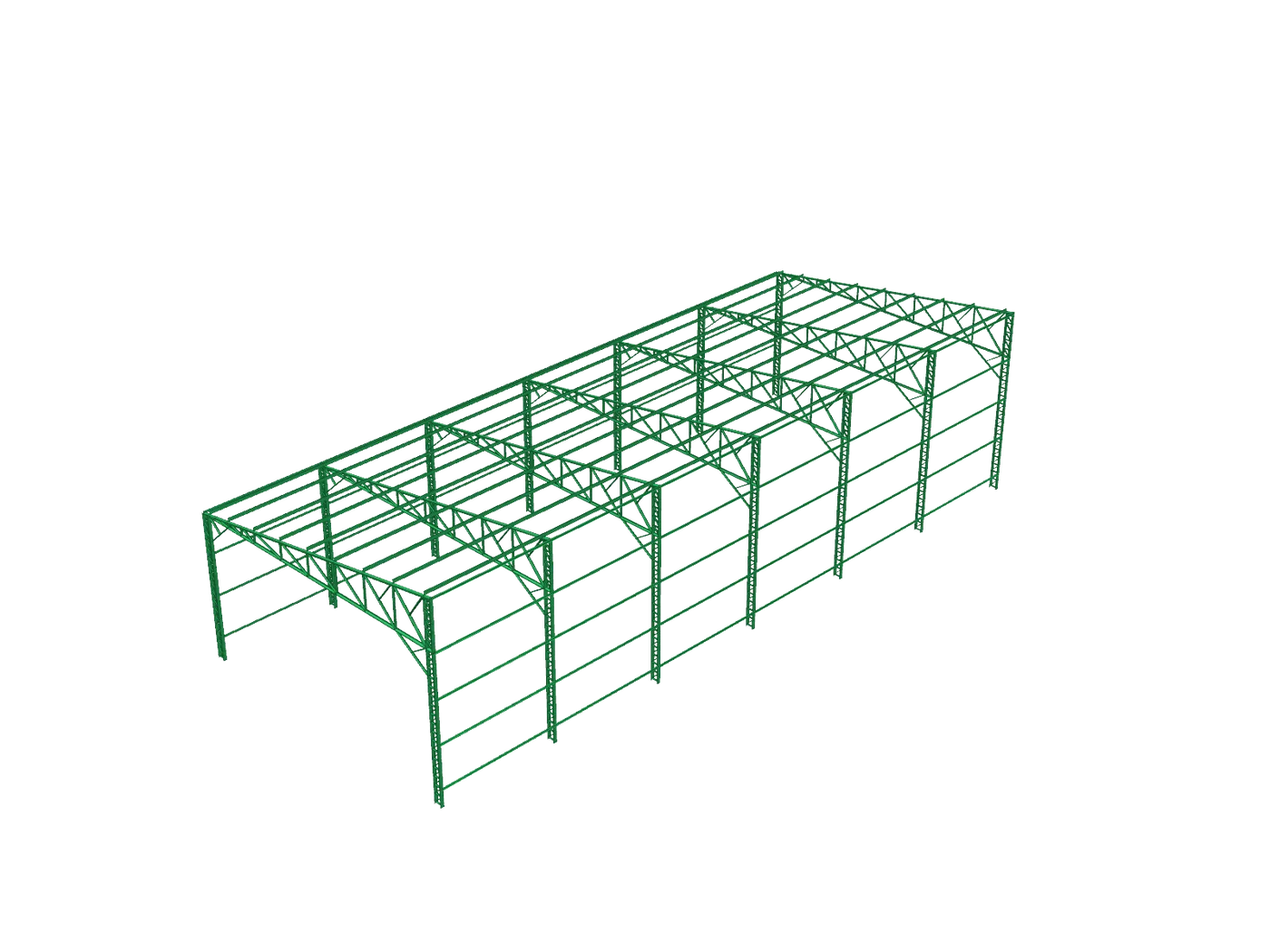

Modelo 3D isométrico
Visualização completa da estrutura, pronta para apresentação ao cliente.

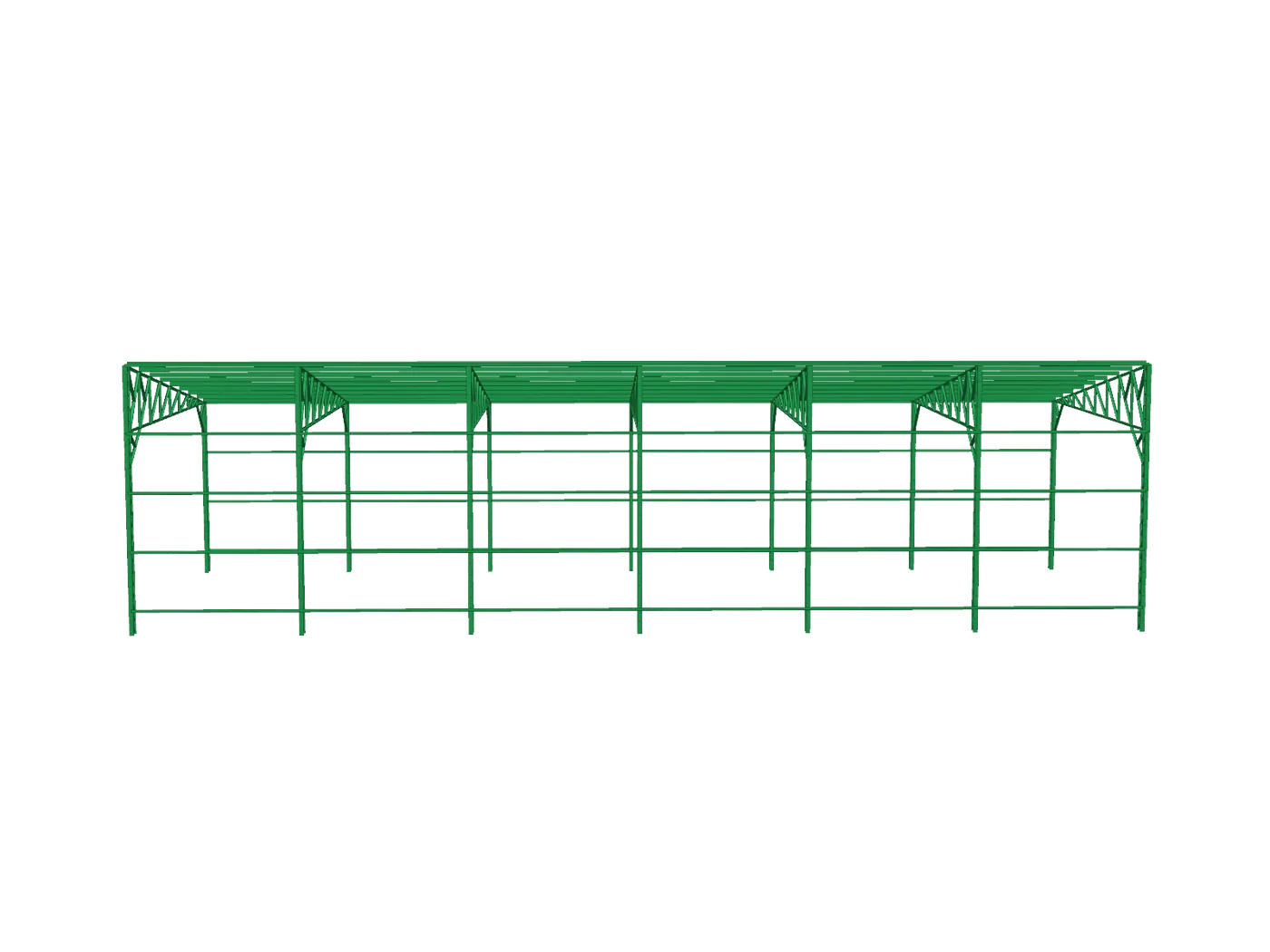

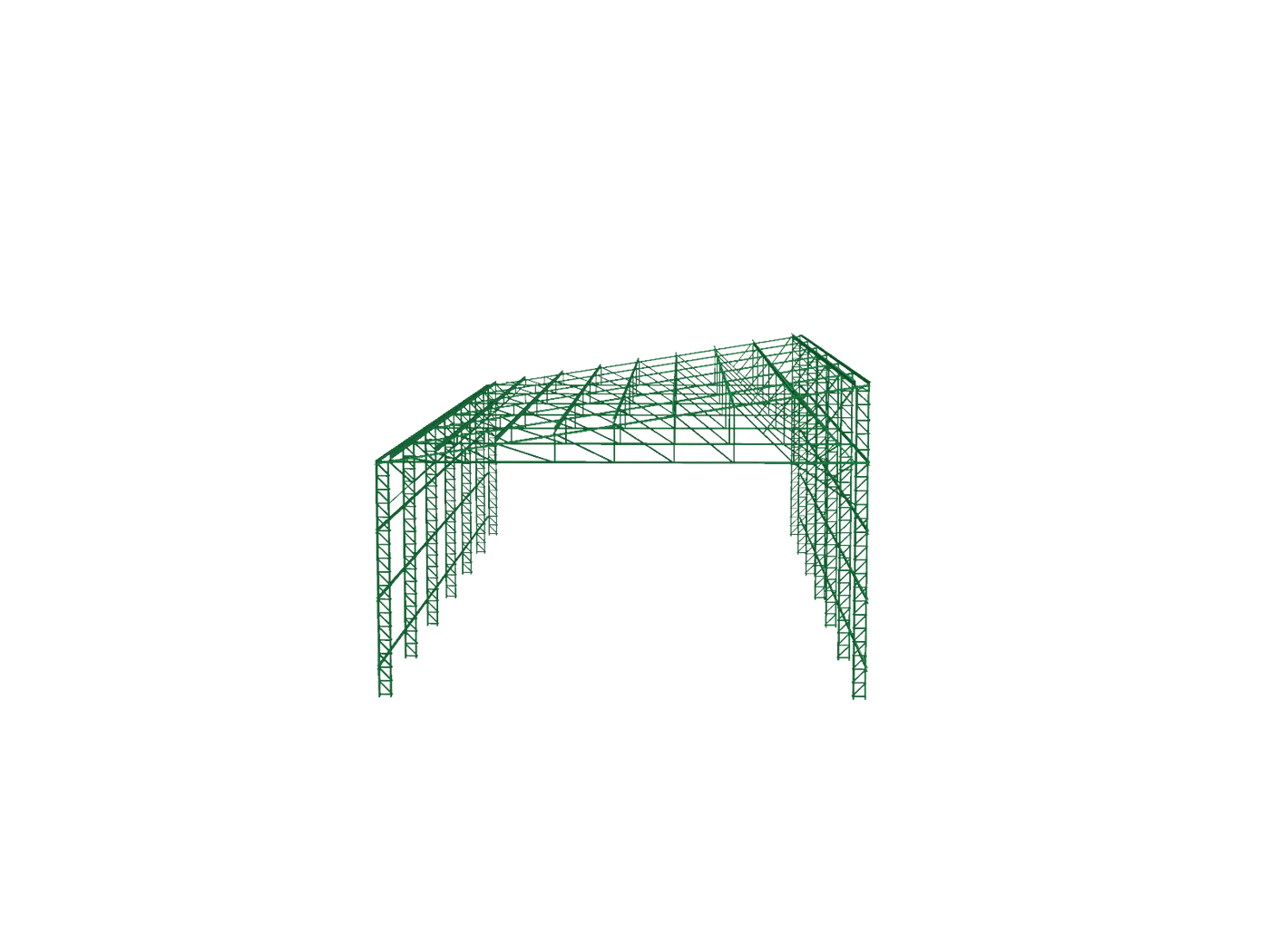

Plantas, cortes e elevações
Vistas técnicas cotadas com todas as dimensões necessárias para execução.
Detalhes de ancoragem
Chumbadores químicos, chapas de base e ligações estruturais detalhadas.
Tabela de perfis e materiais
Quantitativo organizado por bitola, comprimento e quantidade total de aço.
Modelo de cálculo CypeCAD
Arquivo editável para validar dimensionamento ou customizar o projeto.
A geometria em uma água é ideal quando há restrição de altura em uma das laterais — encostas, divisas, edificações vizinhas ou quando o galpão será anexado a uma construção existente.
Vão livre permite empilhamento, prateleiras altas e movimentação de empilhadeira.
Pé-direito favorece pontes rolantes leves, talhas e montagem de máquinas.
Acomoda docas em um lado, com a queda d'água direcionada ao oposto.
Pé-direito compatível com vagas duplas e circulação ampla.
Permite encostar o galpão a um prédio existente.
Cobre máquinas, silos e estoque de grãos com solução econômica.
Este projeto traz a concepção estrutural em cobertura de uma água treliçada, ideal para situações em que a edificação está apoiada em encostas, em divisas de terreno ou como anexo a outra construção. A geometria simples no exterior esconde um sistema eficiente: pilares laterais combinados com tesouras treliçadas que distribuem cargas e reduzem o consumo de aço por m² em relação a vigas de alma cheia equivalentes.
Toda a estrutura é dimensionada em aço estrutural, com perfis comerciais facilmente encontrados no mercado brasileiro. Os pilares laterais recebem chumbadores químicos sobre chapa de base, conforme detalhamento de ancoragem incluído. As tesouras de cobertura são moduladas para vencer o vão com peso otimizado, garantindo execução rápida e custo competitivo por metro quadrado.
O resultado é uma estrutura leve, eficiente e fácil de executar — perfeita como referência para seus próximos projetos ou como base de partida para customizações no eGalpão ou no seu software de cálculo preferido.
