Projeto de Galpão pronto com projeto estrutural completo — 500 m² cobertos em dois vãos com pilar central — solução econômica para galpões largos. Configuração padrão para indústrias grandes e centros logísticos.
Acesso liberado pela Biblioteca de Projetos do Aço.
Projeto de Galpão concebido para os perfis comerciais mais utilizados no aço estrutural brasileiro, com vãos e modulação otimizados pelo eGalpão.
Largura
20 m
Vão livre transversal
Comprimento
25 m
Distribuído em pórticos
Área coberta
500 m²
20 m × 25 m em planta única
Cobertura
Dois vãos com pilar central
Dois vãos com pilar central

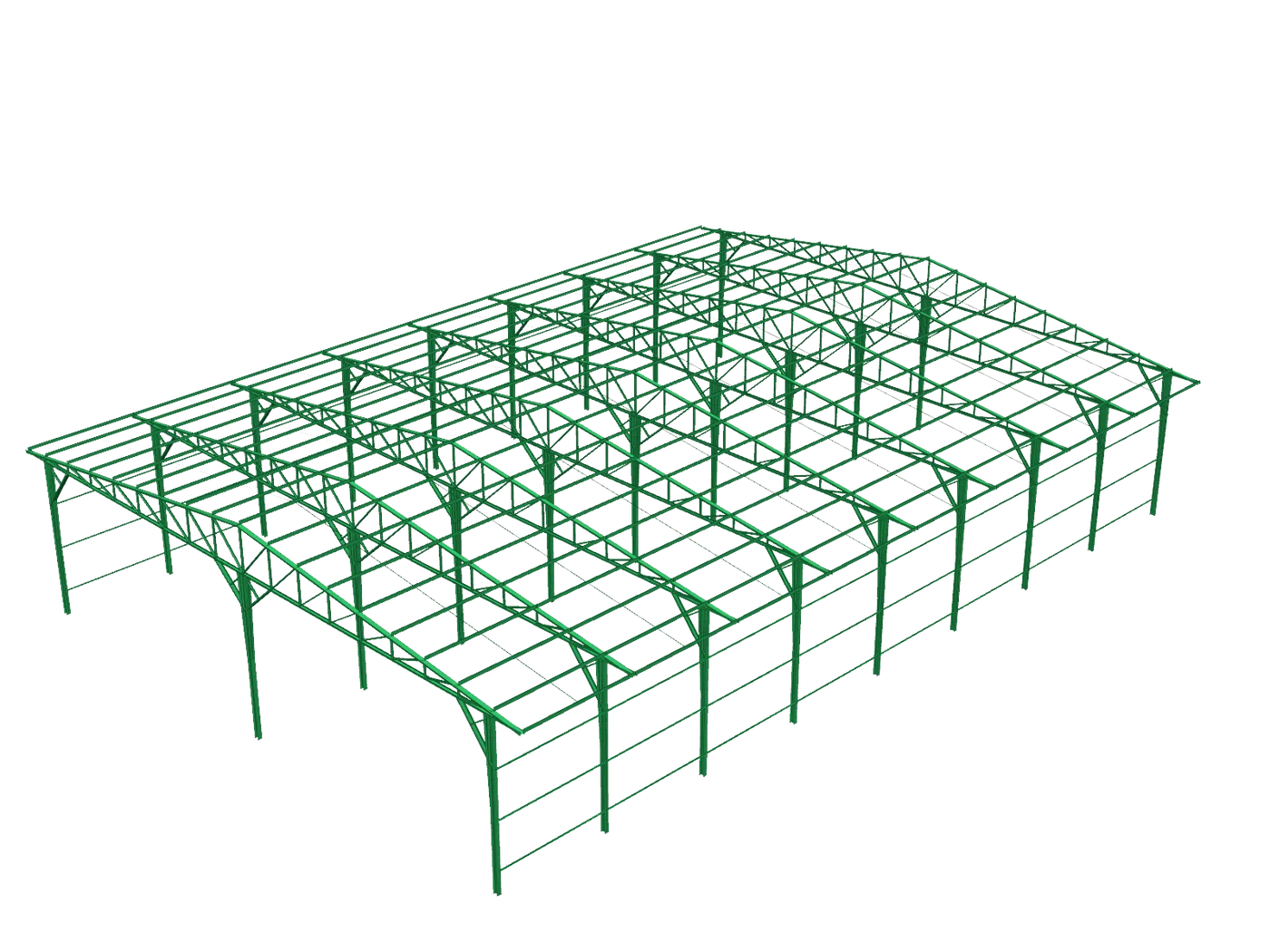

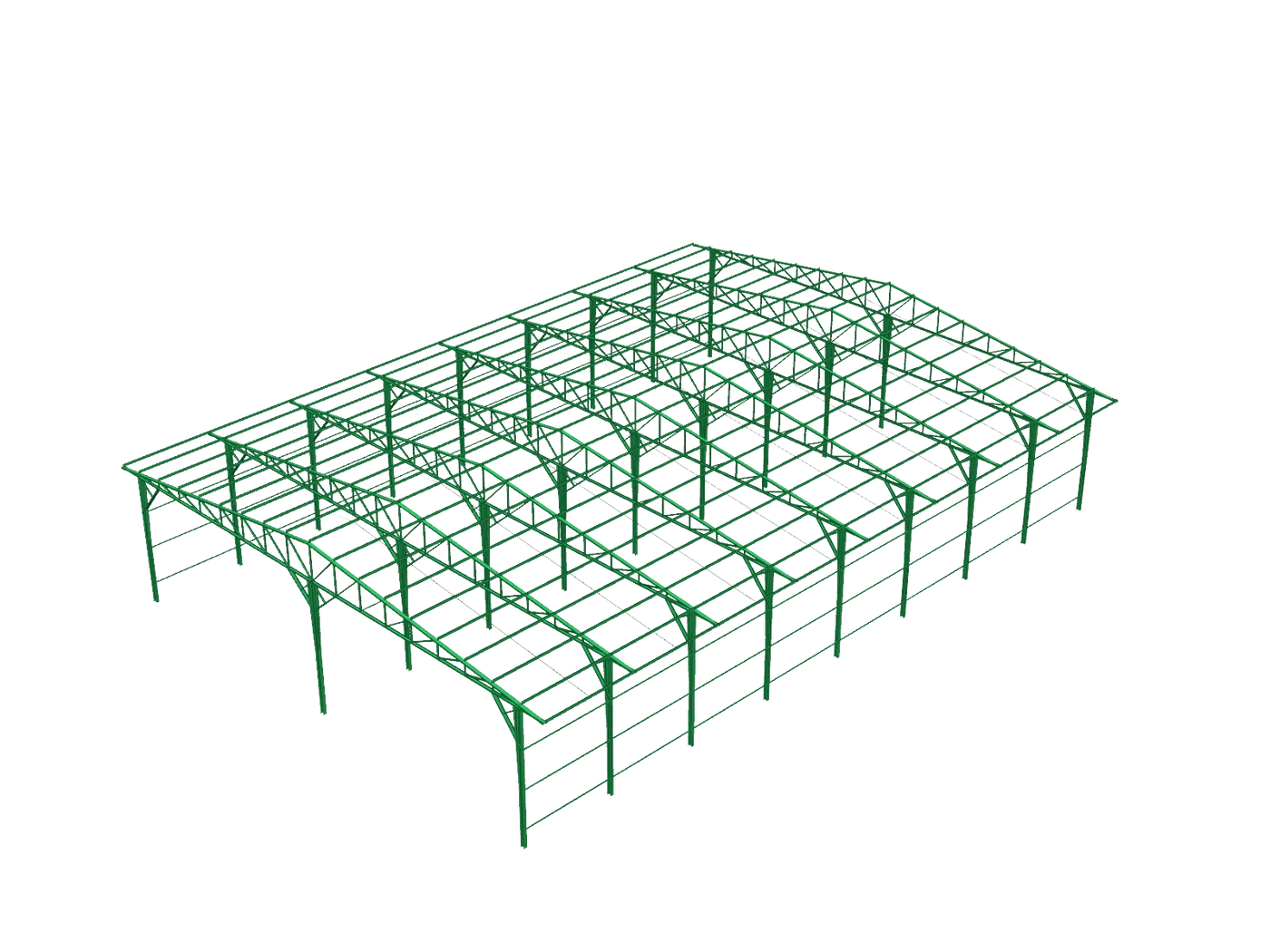

Modelo 3D isométrico
Visualização completa da estrutura, pronta para apresentação ao cliente.

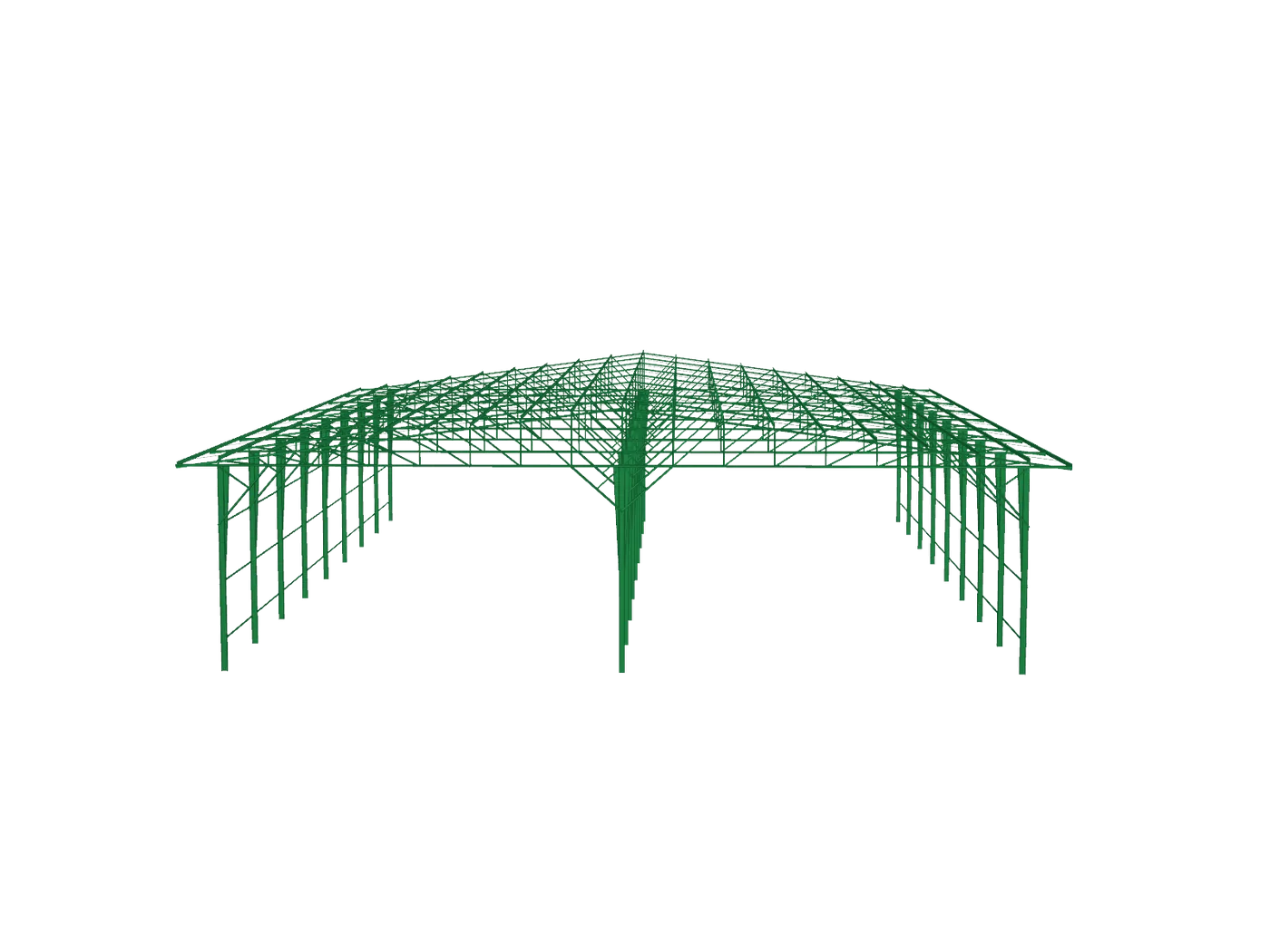

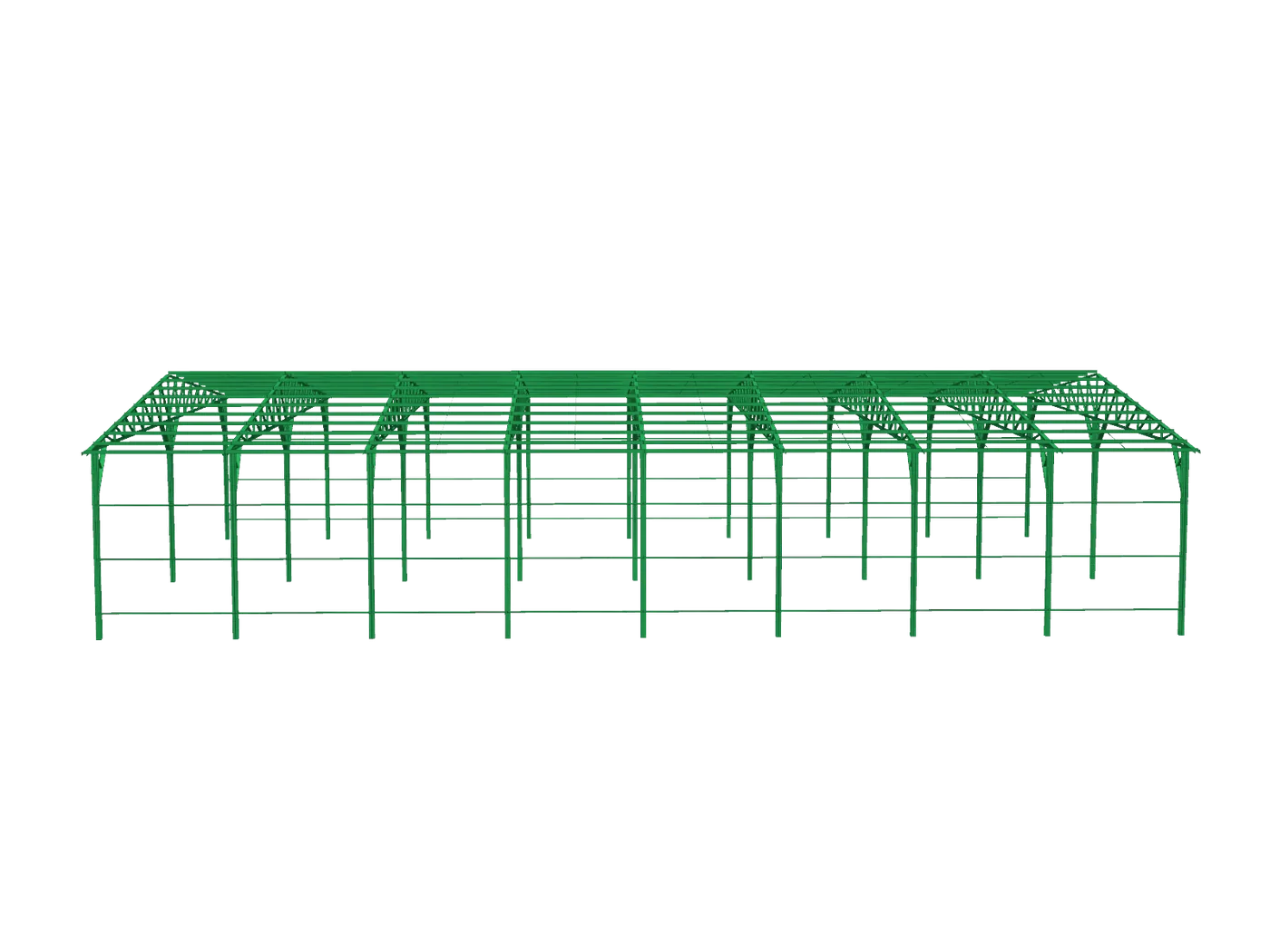

Plantas, cortes e elevações
Vistas técnicas cotadas com todas as dimensões necessárias para execução.
Detalhes de ancoragem
Chumbadores químicos, chapas de base e ligações estruturais detalhadas.
Tabela de perfis e materiais
Quantitativo organizado por bitola, comprimento e quantidade total de aço.
Modelo de cálculo CypeCAD
Arquivo editável para validar dimensionamento ou customizar o projeto.
Dois vãos com pilar central permitem vencer grandes larguras de forma econômica — solução clássica para indústrias e centros logísticos que precisam de muita área coberta sob mesma estrutura.
Duas naves permitem separar setores sem aumentar o vão.
Acomoda múltiplas docas de carga e descarga simultâneas.
Área ampla com pilar central, ideal para frotas e veículos pesados.
Layout flexível permite circulação central e estandes nas laterais.
Cada nave pode receber finalidade distinta sem interferência.
Showroom em uma nave, oficina/estoque na outra.
Este projeto traz a configuração em dois vãos com pilar central, indicada quando a largura total ultrapassa ~25 m e tornaria as tesouras de vão único excessivamente pesadas. Ao dividir o vão em duas naves com um pilar central de apoio, o consumo de aço cai drasticamente sem comprometer a área coberta.
Cada nave funciona como um galpão independente, com tesouras treliçadas próprias e contraventamento individual. O pilar central recebe carga das duas águas e é dimensionado com chapa de base reforçada e ancoragem química. Solução clássica para indústrias grandes, centros logísticos e estacionamentos cobertos.
É a configuração mais econômica para galpões largos — o pilar central no meio raramente atrapalha em layouts industriais ou de armazenagem. E ainda permite usos diferenciados para cada nave (produção em uma, estoque em outra, por exemplo).
