Armazém graneleiro é o galpão que guarda grão a granel, solto, encostado nas paredes e amontoado até perto da cumeeira. Soja, milho e trigo entram pela correia no alto e saem por baixo ou pela frente, sem saco. Parece um galpão grande, e é aí que mora o erro mais caro: tratar a obra como galpão comum.
Direto ao ponto: o grão empurra as paredes com força que cresce com a altura, pesa sobre o piso como um aterro de vários metros e precisa de ar e controle de temperatura para não estragar. Parede de contenção, piso, fundação, aeração e termometria definem o projeto. A cobertura é a parte mais simples.
Neste guia: os tipos de graneleiro e a comparação com silo, como calcular a capacidade pela densidade do grão, o empuxo nas paredes, aeração, termometria, transportadores e moega, piso e fundação, cobertura e o custo por tonelada armazenada.
É uma construção horizontal e comprida, com paredes laterais que seguram o grão e cobertura de duas águas. O grão entra pelo transportador da cumeeira e sai por túnel sob o piso ou com pá carregadeira pela cabeceira.
A diferença para um galpão agrícola está em três pontos: a parede trabalha como muro de arrimo, o piso recebe carga de aterro e o grão exige ventilação forçada. Um barracão comum para máquinas e insumos não aguenta grão encostado na parede, por mais robusto que pareça.
Piso plano, grão empilhado sobre ele. É o mais simples e o mais barato por tonelada em capacidade grande. A descarga final exige pá carregadeira ou varredura.
O piso tem forma de V, com um túnel no fundo onde corre a correia ou o redler. O grão escorre por gravidade e a descarga fica quase toda automática. Custa mais em escavação e impermeabilização, e o lençol freático precisa estar baixo.
O silo cilíndrico de chapa ondulada guarda menos por unidade, mas separa lotes, tem aeração mais uniforme e descarga por gravidade. Em volume muito grande de um grão só, o graneleiro costuma sair mais barato por tonelada. Com vários produtos em porte médio, a bateria de silos costuma vencer. O semi-V, na tabela, é o meio-termo com fundo menos inclinado.
| Tipo | Descarga | Custo de obra | Controle de qualidade | Onde se encaixa |
|---|---|---|---|---|
| Graneleiro plano | Pá carregadeira e varredura | O menor por tonelada | Mais difícil, pilha grande | Grande volume de um grão |
| Fundo em V | Gravidade até o túnel | Mais alto (escavação e concreto) | Bom, descarga rápida | Solo firme e lençol baixo |
| Semi-V | Parte gravidade, parte máquina | Intermediário | Bom | Meio-termo entre os dois |
| Silo metálico | Gravidade pelo fundo | Médio, cresce com o número de silos | O melhor, lotes separados | Vários grãos ou porte médio |
A capacidade sai de uma conta simples: volume útil ocupado pelo grão vezes a densidade aparente (massa por metro cúbico do grão solto). A densidade varia com a umidade, a impureza e a variedade, então os valores abaixo são referência.
| Grão | Densidade aparente de referência | Ângulo de repouso de referência |
|---|---|---|
| Soja | 0,72 a 0,76 t/m³ | 25° a 30° |
| Milho | 0,70 a 0,75 t/m³ | 25° a 30° |
| Trigo | 0,75 a 0,80 t/m³ | 25° a 28° |
| Sorgo | 0,70 a 0,75 t/m³ | 25° a 30° |
| Arroz em casca | 0,55 a 0,60 t/m³ | 30° a 36° |
O ângulo de repouso é a inclinação natural do monte. Ele define a altura da pilha acima da parede e, com isso, a altura da cobertura.
Confira se o topo da pilha cabe sob a cobertura com folga para o transportador e a passarela. Se não couber, aumente o pé-direito ou reduza o grão na parede.

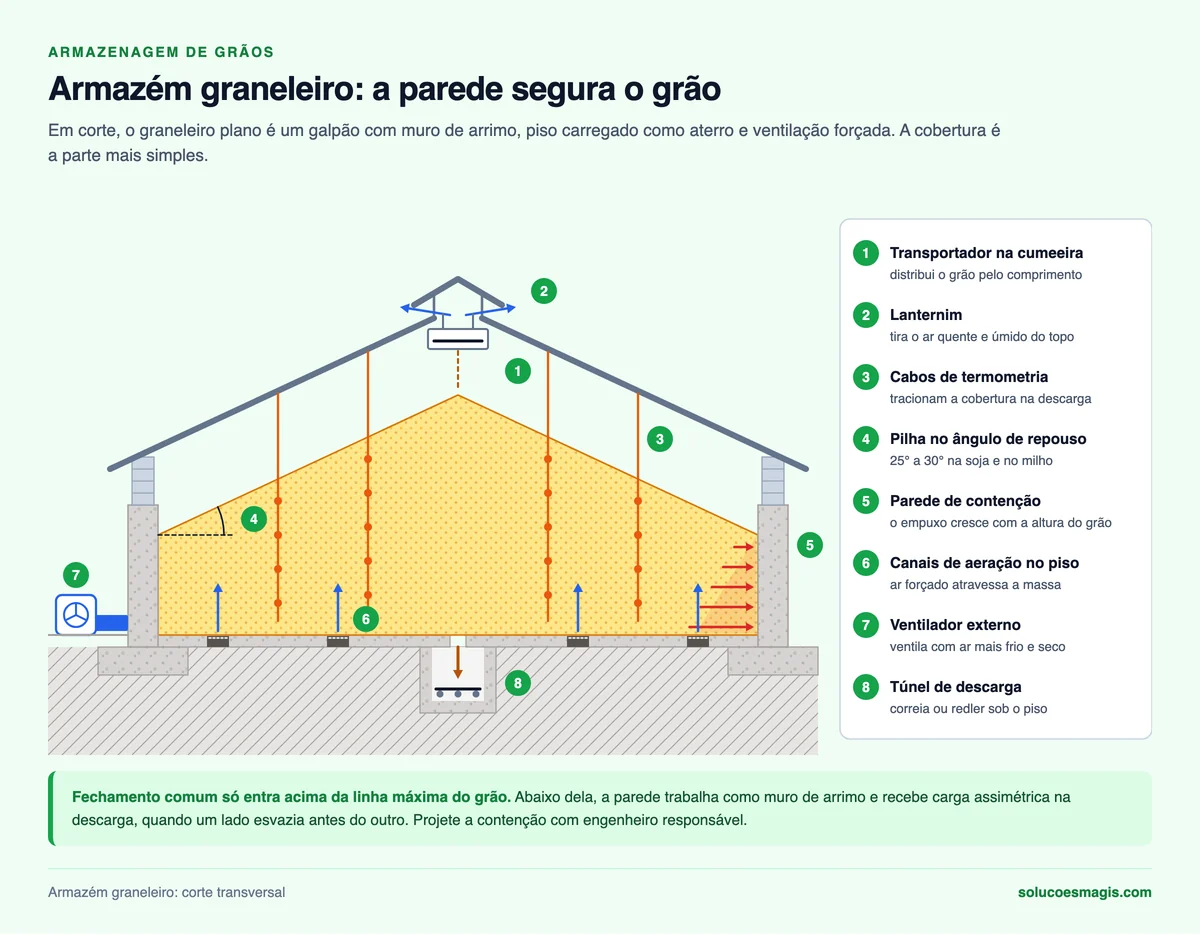

Grão solto se comporta como areia seca: empurra as paredes para fora, e o empurrão cresce com a profundidade. A parede do graneleiro trabalha como muro de arrimo, com momento na base.
Adaptar galpão existente para granel quase nunca dá certo sem reforço pesado. Projete a contenção desde o início, com engenheiro responsável.
Vai montar o galpão de apoio da unidade, a oficina ou a cobertura de máquinas ao lado do graneleiro? A Biblioteca de Projetos do Aço tem mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais.
Ver a Biblioteca →Grão armazenado respira, esquenta e cria bolsões úmidos. Sem ar forçado e medição de temperatura, o miolo da pilha desenvolve fungo e inseto sem ninguém ver por fora.
Cabos com sensores ficam pendurados na cobertura e mergulham na pilha. O sistema aponta onde a temperatura sobe e orienta a aeração.
Ponto que o montador precisa saber: na descarga, o grão escorrendo puxa os cabos para baixo com força grande. As tesouras e as terças que seguram os cabos têm que ser dimensionadas para essa tração. Pendurar termometria em estrutura de cobertura comum já derrubou telhado.
| Componente | Função | Impacto na estrutura |
|---|---|---|
| Moega de recebimento | Recebe o grão do caminhão | Fosso de concreto com carga de eixo sobre a grelha |
| Elevador de caçamba | Leva o grão até o alto | Torre metálica com fundação própria e contraventamento |
| Transportador superior | Distribui o grão ao longo da cumeeira | Galeria apoiada ou pendurada nas tesouras |
| Passarela de manutenção | Acesso ao transportador | Carga de pessoas e equipamento sobre a galeria |
| Túnel inferior | Descarga por correia ou redler | Concreto enterrado, impermeabilizado, com poço de acesso |
| Ventiladores de aeração | Forçam o ar pelo grão | Base externa e dutos ligados ao piso |
Secador e pré-limpeza ficam fora do armazém, em estrutura própria. O grão só entra seco e limpo.
Um graneleiro cheio coloca sobre o solo algo como 4 a 10 t/m², do pé da parede ao centro da pilha. É carga de aterro. Antes de desenhar, faça a sondagem SPT.
A cobertura é um galpão de duas águas grande: tesouras ou pórticos, terças, contraventamento e telha trapezoidal. O que muda são as cargas extras (galeria do transportador, termometria, passarela) e a exigência de ventilação.
O jeito certo de comparar armazenagem é pelo custo por tonelada de capacidade estática. As faixas abaixo são referência 2026 e variam bastante com a região, o solo, a capacidade e o nível de automação.
| Solução | Faixa de referência 2026 | O que entra |
|---|---|---|
| Graneleiro plano, só obra civil e estrutura | R$ 350 a 700 por tonelada | Paredes, piso, cobertura |
| Graneleiro completo | R$ 700 a 1.300 por tonelada | Obra, aeração, termometria, transportadores |
| Graneleiro fundo em V completo | R$ 900 a 1.500 por tonelada | Obra com túnel e descarga automática |
| Silo metálico com equipamentos | R$ 600 a 1.200 por tonelada | Silo, fundação, aeração, transportadores |
Toda unidade de grãos tem galpão de apoio: máquinas, insumos, oficina, cobertura de carga. O eGalpão faz o pré-dimensionamento desse galpão comum, com pórtico, terças, contraventamento, sapatas e lista de materiais. A parede de contenção do grão fica de fora e exige projeto específico.
Conhecer o eGalpão →O graneleiro é horizontal, com paredes de contenção e o grão em pilha contínua. O silo é cilíndrico e vertical. O graneleiro costuma sair mais barato por tonelada em volume grande de um grão só, e o silo controla melhor a qualidade e separa lotes.
Multiplique o volume útil pela densidade do grão. Um graneleiro de 30 m por 80 m, com 5 m de grão na parede e pilha no ângulo de repouso, guarda perto de 18.500 m³, o que dá em torno de 13.700 t de soja. É uma estimativa: a densidade e o ângulo variam com a umidade e a variedade.
Não encostado nas paredes. O grão empurra a parede com força que cresce com a altura, e telha lateral ou alvenaria de vedação não foram feitas para isso. Para granel é preciso parede de contenção projetada para o empuxo, além de piso e fundação verificados para a carga.
A massa de grão esquenta e acumula umidade em pontos isolados, o que abre caminho para fungo e inseto. A aeração resfria e uniformiza a temperatura, e a termometria mostra onde agir.
Como referência 2026, de R$ 350 a 700 por tonelada só em obra civil e estrutura, e de R$ 700 a 1.300 por tonelada completo, com aeração, termometria e transportadores. O fundo em V fica acima disso. Os valores variam com a região, o solo e a capacidade.
