Estruturas Metálicas
Lanternim: O Que É, Tipos e Como Dimensionar
Magis Soluções
Magis Soluções
Lanternim é aquela sobre-elevação na cumeeira do galpão, com abertura lateral protegida por uma tampa. Ele resolve dois problemas de uma vez, tirando o ar quente acumulado sob a cobertura e deixando entrar luz natural, e ainda não tem nenhuma peça móvel para manter. O preço disso é que ele precisa entrar no projeto desde o começo: colocar lanternim em galpão pronto custa caro.
Resumindo: lanternim é uma abertura contínua ao longo da cumeeira, elevada acima da cobertura e protegida por uma tampa própria, que permite a saída permanente do ar quente. Funciona por efeito chaminé, sem energia e sem manutenção. O que define o desempenho é a área livre de abertura, e ela precisa ser calculada, não copiada.
Aqui estão os tipos, o dimensionamento da área de abertura, os detalhes construtivos que impedem a entrada de chuva, a comparação com o exaustor eólico e as faixas de custo em 2026.
O lanternim é uma estrutura elevada sobre a linha da cumeeira. A cobertura principal termina antes do topo, sobe uma pequena estrutura vertical (onde fica a abertura) e uma segunda cobertura, menor, fecha por cima. O resultado é uma fresta contínua, protegida, ao longo de todo o comprimento do galpão.

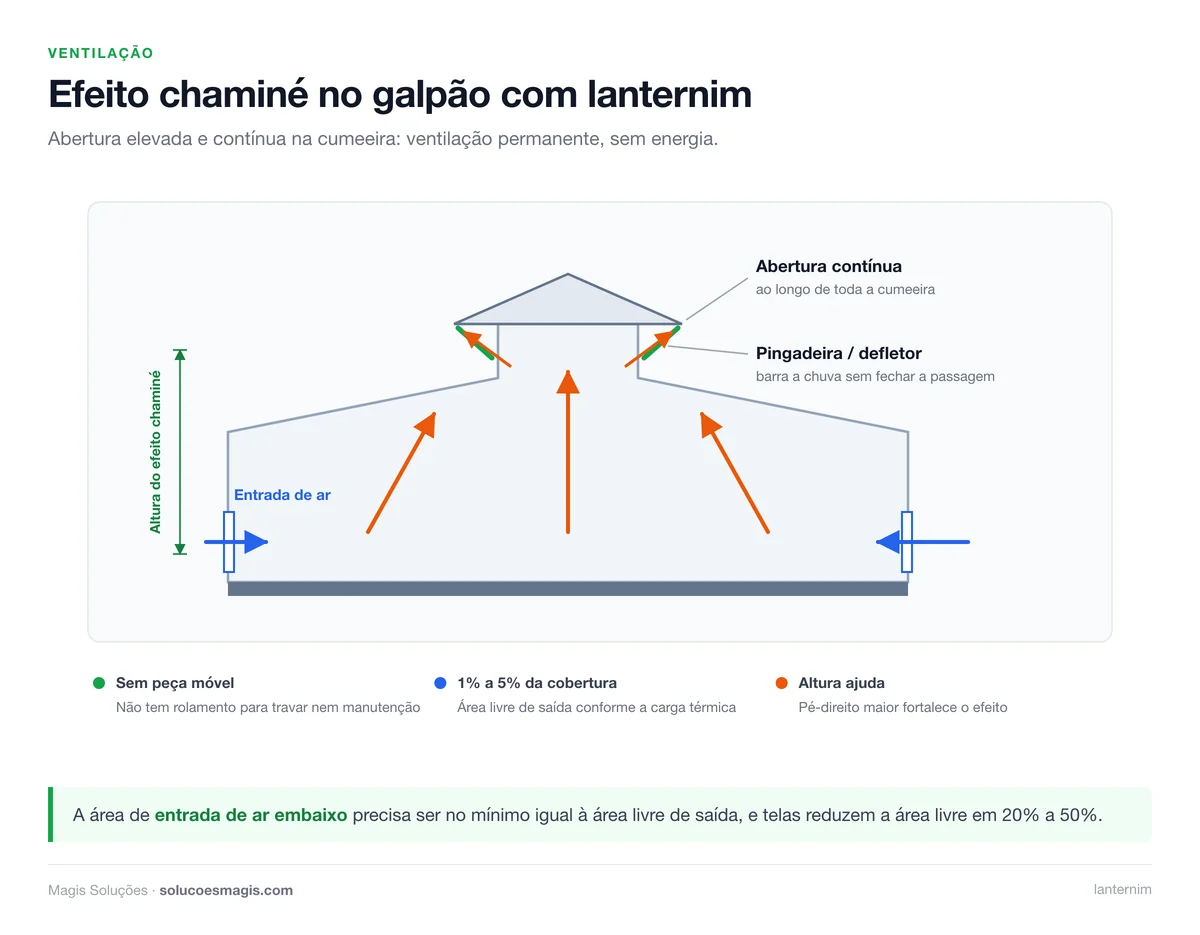

O princípio é o efeito chaminé: o ar aquecido dentro do galpão é menos denso, sobe e escapa pela abertura mais alta. Isso cria depressão na parte baixa, que puxa ar externo pelas aberturas inferiores. O fluxo se mantém enquanto houver diferença de temperatura, ou seja, exatamente enquanto for necessário.
Duas vantagens estruturais em relação a soluções pontuais: a ventilação é contínua ao longo de todo o galpão, sem zonas mortas, e não há peça móvel, nada de rolamento travando ou turbina parada anos depois.
| Tipo | Como é | Característica |
|---|---|---|
| Lanternim contínuo | Faixa aberta ao longo de toda a cumeeira, com tampa própria | Melhor distribuição de ventilação; solução mais comum em galpão industrial |
| Lanternim com pingadeira | Contínuo, com chapa defletora inclinada nas laterais | Barra a chuva com vento; padrão em região de chuva forte |
| Lanternim tipo shed | Aberturas verticais voltadas para um lado só, em série | Aproveita a iluminação natural sem sol direto; típico de indústria têxtil e fabril |
| Aerador contínuo | Perfil industrial pré-fabricado, instalado sobre a cumeeira | Montagem rápida, área de abertura conhecida e certificada |
| Lanternim com translúcida | Combina abertura de ar com telha translúcida | Ventilação e iluminação zenital na mesma peça |
Nos galpões de médio porte, o lanternim contínuo com pingadeira resolve a maior parte dos casos. O shed aparece quando a iluminação natural é tão importante quanto a ventilação, ele deixa entrar luz difusa sem o ganho térmico do sol direto.
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.
Ver a Biblioteca →O dimensionamento parte da área livre de abertura, a área efetiva por onde o ar passa, já descontadas telas, defletores e perfis. Não é a área bruta do vão.
| Uso do galpão | Área livre de saída (% da cobertura) | Observação |
|---|---|---|
| Depósito e armazenagem | 1% a 2% | Carga térmica baixa, sem processo |
| Montagem e indústria leve | 2% a 3% | Pessoas e equipamentos gerando calor |
| Processo com calor (solda, forno, pintura) | 3% a 5% | Pode exigir ventilação mecânica de apoio |
| Galpão agrícola e criação animal | 3% a 6% | Umidade e amônia exigem renovação alta |
Duas regras que valem mais que a porcentagem:
Exemplo prático: um galpão de 20 x 40 m tem 800 m² de cobertura. Para uso de montagem, com 2,5% de área livre, são necessários 20 m² de abertura efetiva. Distribuídos ao longo dos 40 m de cumeeira, isso significa uma faixa livre de 0,50 m em cada lado do lanternim, que, na prática, exige uma abertura bruta maior, para compensar telas e defletores.
A objeção número um ao lanternim é a chuva. Bem detalhado, ele não molha: o problema quase sempre está na execução.
| Critério | Lanternim | Exaustor eólico |
|---|---|---|
| Quando decidir | No projeto da estrutura | A qualquer momento, inclusive depois de pronto |
| Peças móveis | Nenhuma | Rolamento da turbina |
| Manutenção | Praticamente nula | Inspeção periódica; rolamento eventual |
| Distribuição | Contínua ao longo da cumeeira | Pontual; depende da distribuição das unidades |
| Iluminação natural | Pode incorporar telha translúcida | Não contribui |
| Custo | Entra no custo da estrutura | Baixo por unidade, mas soma com a quantidade |
| Risco | Infiltração se mal detalhado | Turbina parada por falta de manutenção |
A escolha costuma ser cronológica: em projeto novo, o lanternim é a solução mais duradoura e elimina manutenção para sempre. Em galpão existente, o exaustor eólico é incomparavelmente mais barato de instalar. As duas soluções também se combinam: lanternim contínuo com exaustores reforçando as áreas de maior carga térmica.
O lanternim não é só cobertura: ele muda a geometria do pórtico. A cumeeira deixa de ser um ponto e vira uma estrutura elevada, o que traz três consequências de projeto:
Por isso o lanternim precisa ser lançado desde o início do projeto. Adaptar galpão pronto significa cortar cobertura, refazer travamentos e revisar o cálculo, quase sempre mais caro que a instalação de dezenas de exaustores.
| Item | Faixa de custo | Observação |
|---|---|---|
| Lanternim contínuo executado | R$ 450 a 900 por metro linear | Estrutura, telhas, rufos e montagem |
| Aerador industrial pré-fabricado | R$ 700 a 1.600 por metro linear | Perfil pronto, com área livre certificada |
| Acréscimo no custo do galpão | 3% a 6% do custo da cobertura | Estimativa para lanternim contínuo |
| Tela de proteção | R$ 30 a 90 por metro | Reduz a área livre; considerar no dimensionamento |
Valores de referência para orçamento, variando com a largura da abertura, o tipo de telha e a região. O custo total de galpão está detalhado em preço de galpão metálico por m².
Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.
Conhecer o eGalpão →Para retirar o ar quente acumulado sob a cobertura por ventilação natural, e frequentemente também para trazer iluminação natural. Ele funciona por efeito chaminé, sem energia e sem peças móveis, mantendo a renovação de ar contínua ao longo de toda a cumeeira.
Depende da atividade: de 1% a 2% da área de cobertura em depósito, de 2% a 3% em montagem e indústria leve, e de 3% a 5% onde há processo gerando calor. O valor se refere à área livre efetiva, já descontadas telas e defletores, e a entrada de ar nas laterais baixas precisa ser no mínimo equivalente.
Bem detalhado, não. Pingadeira, defletor lateral, transpasse adequado da tampa superior e rufos de arremate barram a água inclusive com vento. Infiltração em lanternim é quase sempre falha de execução nos encontros, não uma limitação da solução.
Em projeto novo, o lanternim tende a compensar: ventilação contínua, sem peça móvel e sem manutenção. Em galpão já construído, o exaustor eólico é muito mais barato de instalar, já que o lanternim exigiria cortar a cobertura e revisar a estrutura.
Sim, na faixa de 3% a 6% do custo da cobertura, considerando estrutura, telhas e arremates. Em contrapartida elimina o custo de energia com ventilação, dispensa manutenção e pode reduzir a necessidade de iluminação artificial durante o dia.
