Errar na terça é fácil: ou ela fica subdimensionada e o telhado vira onda na primeira chuva forte, ou fica superdimensionada e o peso de aço explode no orçamento. Este guia te mostra como dimensionar terça metálica do jeito certo — perfil, espaçamento, vão e flecha — pra você cortar o aço certo na primeira vez.
Terça é a viga horizontal que recebe a telha e descarrega o peso nas tesouras (ou vigas treliçadas) do galpão. É o componente mais numeroso de qualquer cobertura — um galpão de 30×60 m tem entre 60 e 100 terças. Cada uma quilo errado em peso unitário vira tonelada errada na obra inteira.
O dimensionamento certo da terça depende de quatro variáveis: o vão entre tesouras, o espaçamento entre terças, o tipo e peso da telha, e o vento da região. Acerta essas quatro e a terça resolve.
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.
Ver a Biblioteca →

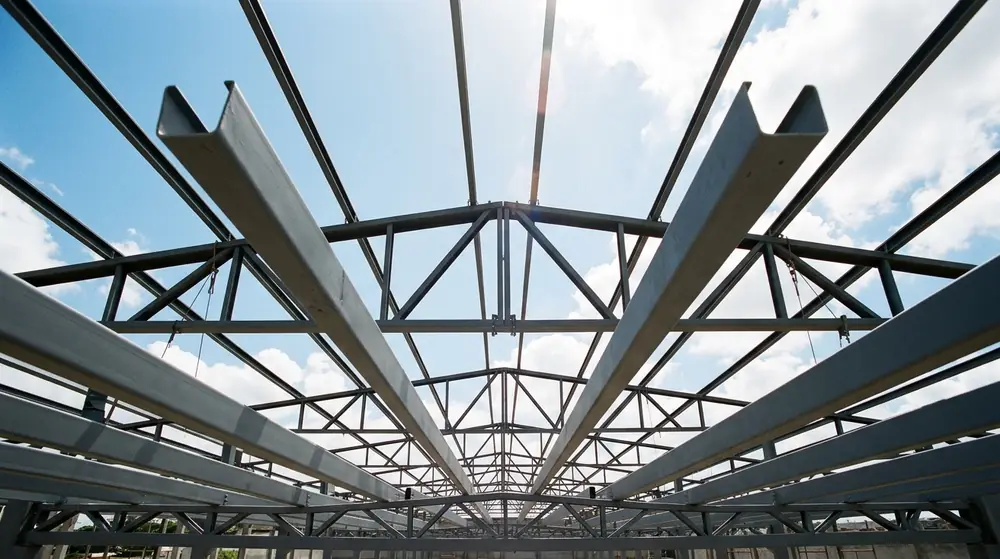

Padrão absoluto no Brasil. O perfil Ue tem duas abas perpendiculares à alma e enrijecedores nas extremidades, conferindo rigidez e estabilidade local. É produzido em chapa dobrada a frio nas espessuras de 1,55 a 3,00 mm, alturas de 100 a 250 mm. Combina baixo peso, boa resistência à flexão e custo competitivo.
Use quando: 95% dos casos. Vão entre tesouras até 7,5 m, telha leve a média (sanduíche, trapezoidal, fibrocimento).
O perfil C tradicional não tem enrijecedores nas extremidades das abas. É menos rígido lateralmente que o Ue. Usado principalmente em situações específicas onde a montagem exige a forma “aberta” pra acomodar conexões ou ligações peculiares.
O perfil Z tem as abas dispostas em sentidos opostos, permitindo encaixar uma terça na outra nos balanços. Isso possibilita executar terças contínuas com emendas alternadas, o que reduz os momentos máximos e permite vãos maiores (até 12 m).
Use quando: vãos grandes (acima de 8 m), galpões industriais médios e grandes, projetos com terça contínua.

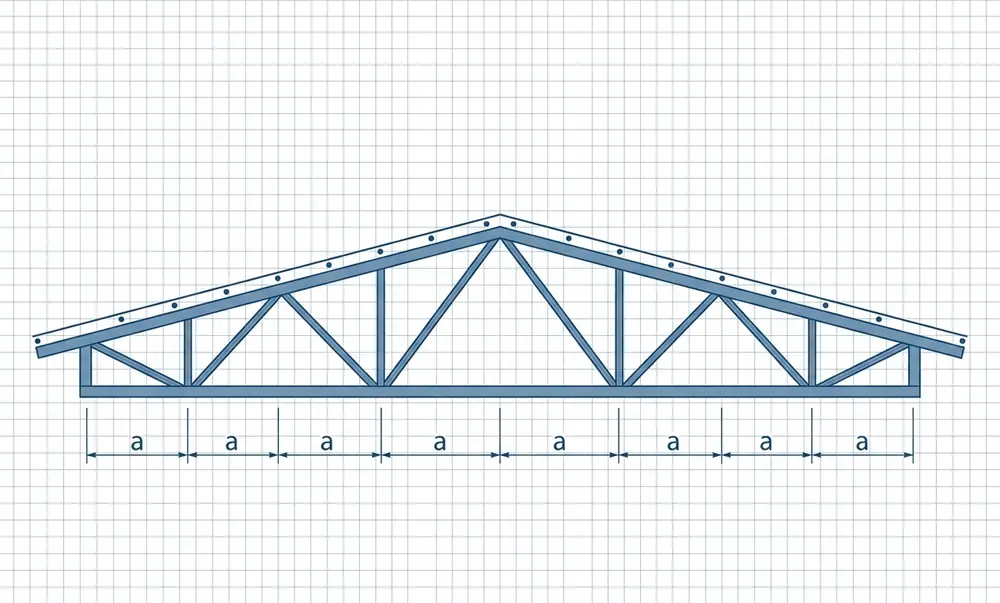

O espaçamento (distância de eixo a eixo entre duas terças consecutivas, medido na inclinação do telhado) é determinado pelo tipo e espessura da telha. A telha sustenta seu próprio peso e os esforços de vento entre uma terça e outra — passou do limite, a telha empena ou cede.
| Telha | Espessura | Espaçamento típico |
|---|---|---|
| Zincada trapezoidal | 0,43 mm | 1,50 a 1,80 m |
| Zincada trapezoidal | 0,50 mm | 1,80 a 2,20 m |
| Zincada trapezoidal | 0,65 mm | 2,20 a 2,80 m |
| Sanduíche (PU 30mm) | 0,50/0,40 mm | 2,00 a 2,50 m |
| Sanduíche (PU 50mm) | 0,50/0,40 mm | 2,50 a 3,00 m |
| Fibrocimento 6 mm | — | 1,40 m |
| Fibrocimento 8 mm | — | 1,69 m |
O espaçamento depende da telha, mas o perfil da terça é definido principalmente pelo vão entre tesouras. Quanto maior o vão, mais alto o perfil de terça necessário. Em galpões industriais com vão entre tesouras de 5 m, terça Ue 150×2,00 mm resolve. Subindo pra vão de 7,5 m, geralmente precisa de Ue 200×2,25 mm ou Z 200.
Some o peso próprio da terça (estimado em 5 a 12 kg/m) com o peso da telha multiplicado pelo espaçamento. Exemplo: telha sanduíche 10 kg/m², espaçamento 2,5 m → carga linear permanente = 25 kg/m + peso da terça.
Inclui sobrecarga de manutenção (25 kg/m² por norma) e ação do vento (sucção ou pressão, depende da posição da terça no telhado). Em regiões críticas de vento (litoral Sul/Sudeste), a sucção pode ser maior que o peso próprio da estrutura.
A flecha máxima permitida na terça é, em geral, L/200 (vão dividido por 200) para carga total e L/250 para a parcela de carga acidental. Pra vão de 5 m, flecha máxima de 2,5 cm. Acima disso, a telha começa a apresentar problemas visuais e de estanqueidade.
Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.
Conhecer o eGalpão →Referência rápida para anteprojeto, considerando telha sanduíche PU 30mm, espaçamento 2,5 m, vento Categoria II, simples apoio (sem continuidade):
| Vão (m) | Perfil sugerido | Peso (kg/m) |
|---|---|---|
| 3,0 | Ue 100 × 1,55 mm | 3,9 |
| 5,0 | Ue 150 × 2,00 mm | 6,2 |
| 7,0 | Ue 200 × 2,25 mm | 8,3 |
| 9,0 | Ue 250 × 3,00 mm (ou Z 200) | 11,4 |
| 10,0 | Z 250 contínua | 11,8 |
| 12,0 | Z 300 contínua | 13,9 |
Os perfis indicados aqui são referência de partida para orçamento e conversa com o fornecedor, não prescrição de projeto. A bitola que cada peça precisa muda com o vão, o espaçamento entre pórticos, o peso da telha e do forro, a sobrecarga de vento da região (a NBR 6123 dá velocidades bem diferentes entre litoral e interior), o tipo de aço, as ligações e as condições de apoio. Duas obras com a mesma medida podem pedir perfis diferentes. Feche a seção com o cálculo do responsável técnico pela obra.
Use essa tabela apenas como referência. O dimensionamento final exige cálculo específico considerando o vento real da região, geometria do telhado, continuidade da terça e tipo exato da telha.
Acessórios não são luxo — eles fazem a terça funcionar como projetada:
Depende da telha. Pra telha de zinco 0,50 mm, máximo entre 1,80 e 2,20 m. Pra telha sanduíche, até 3 m. Telha mais espessa permite espaçamento maior.
Pra vão de 6 m com telha sanduíche e espaçamento 2,5 m, perfil Ue 200×2,25 mm é a referência típica.
Em galpões pequenos, residenciais ou rurais, sim. Em galpões industriais, comerciais ou com cargas relevantes, terça metálica é o padrão por durabilidade, leveza e segurança contra incêndio.
Pra ambiente seco interno, pintura primer + esmalte sintético resolve. Pra ambiente úmido, agressivo ou com vapor químico, primer epóxi + tinta poliuretana ou galvanização a fogo.

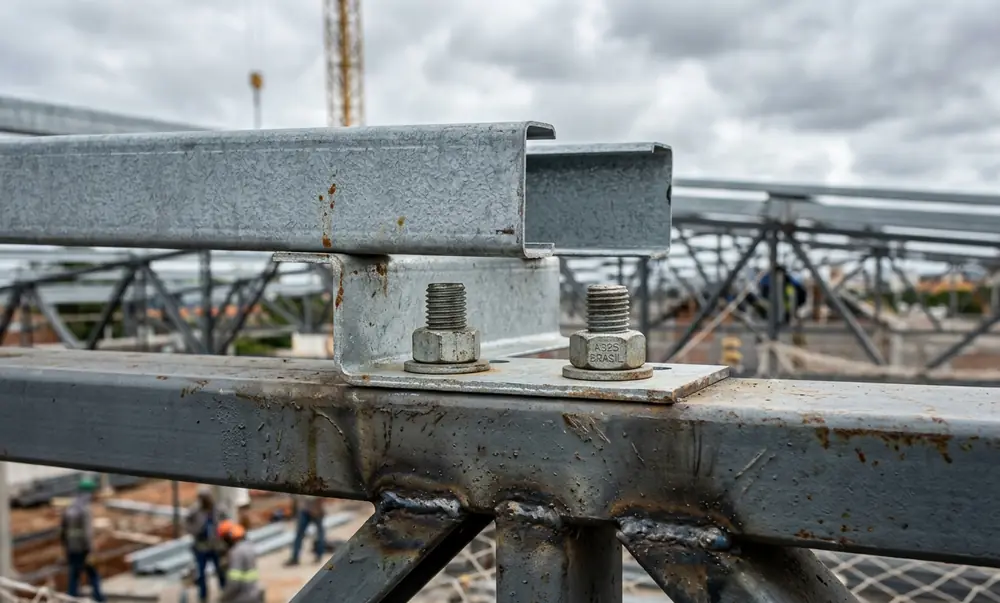

Em perfis Z, sobrepõe-se uma terça à seguinte sobre o apoio, parafusando-as juntas no banzo superior da tesoura. Em perfis Ue, executa-se ligação parafusada com chapa de continuidade.
A norma é a NBR 14762 — Dimensionamento de estruturas de aço constituídas por perfis formados a frio, aplicada em conjunto com a NBR 6123 (ações do vento).
Terça com galvanização Z275 (275 g/m² de zinco) tem vida útil de 25 a 40 anos em ambiente seco. Em ambiente costeiro ou agressivo, cai pra 10 a 15 anos. Pintura adicional sobre a galvanização aumenta a durabilidade.
