Chega o pedido de terça para um galpão e a lista vem assim: Ue 150×60×20×2,00, barras de 6 m. O montador que já trabalha com isso sabe o que é, sabe o peso de cabeça e sabe onde o perfil costuma dar problema. Quem está começando precisa entender a designação, o peso por metro e os cuidados antes de cortar a primeira barra.
Direto ao ponto: o perfil U enrijecido é uma chapa fina dobrada a frio em forma de U, com uma dobra extra na ponta de cada aba, o enrijecedor. Essa dobra pequena segura a aba contra a flambagem e deixa o perfil bem mais resistente que o U simples de mesmo peso. Por isso ele virou o perfil padrão de terça, longarina, banzo de treliça leve e travessa de fechamento.
Neste guia: como ler a designação, a diferença para o U simples e o laminado, a tabela de área e peso por metro, os aços usados, onde o Ue entra na obra, os cuidados de montagem e o preço de referência por quilo.
A designação segue a ordem altura × aba × enrijecedor × espessura, sempre em milímetros. No Ue 150×60×20×2,00, a alma tem 150 mm, cada aba tem 60 mm, o enrijecedor tem 20 mm e a chapa tem 2,00 mm. Alguns fornecedores escrevem Ue 150x60x20x2 ou até “U enrijecido 150 por 60”; é o mesmo perfil.
As medidas externas são as que aparecem no nome. O fabricante trabalha com raio interno de dobra, e esse raio muda um pouco a área real. A padronização dos perfis formados a frio no Brasil está na NBR 6355, e o dimensionamento segue a NBR 14762.
Os três aparecem na mesma obra e cada um tem seu lugar. A confusão mais comum é trocar Ue por U simples para economizar dobra e depois descobrir que a aba ondulou na montagem.
| Critério | U enrijecido (Ue) | U simples | U laminado |
|---|---|---|---|
| Fabricação | Chapa dobrada a frio | Chapa dobrada a frio | Laminado a quente na usina |
| Espessura | Fina, 1,50 a 3,35 mm usual | Fina a média | Grossa, com aba mais espessa |
| Estabilidade da aba | Boa, graças ao enrijecedor | Baixa, borda livre | Boa, pela espessura |
| Peso por metro | Baixo | Baixo | Alto |
| Comprimento | Conforme a dobradeira ou perfiladeira | Idem | Barras de 6 ou 12 m |
| Uso típico | Terça, longarina, banzo, travessa | Montante e diagonal de treliça, guia | Viga e pilar de estrutura pesada |
O U simples continua útil onde a peça trabalha mais em tração ou compressão axial curta, como montantes e diagonais de treliça. O perfil laminado entra quando o esforço cresce e a chapa fina já não dá conta. A visão geral dos perfis está em perfil de aço estrutural.

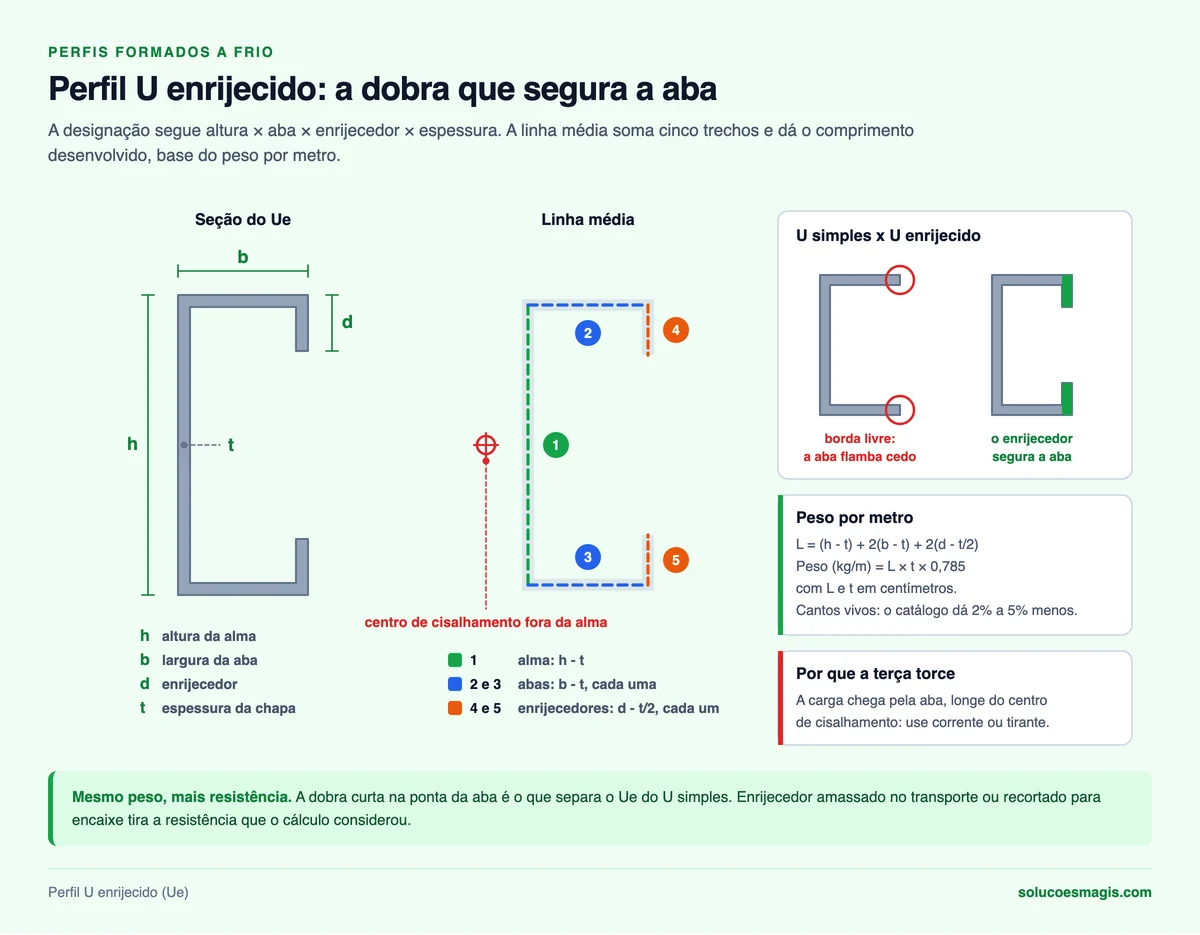

A tabela abaixo foi calculada pela geometria, sem copiar catálogo. O comprimento desenvolvido pela linha média é (h – t) + 2·(b – t) + 2·(d – t/2). A área é esse comprimento vezes a espessura, e o peso é a área em cm² vezes 0,785, que vem da densidade do aço de 7,85 g/cm³.
Os valores consideram cantos vivos, sem raio de dobra. O catálogo do fabricante, que desconta o raio, costuma dar um peso um pouco menor, na casa de 2% a 5%. Para orçamento e lista de materiais, vale o catálogo de quem vai fornecer.
| Perfil | h (mm) | b (mm) | d (mm) | t (mm) | Área (cm²) | Peso (kg/m) |
|---|---|---|---|---|---|---|
| Ue 75×40×15×1,50 | 75 | 40 | 15 | 1,50 | 2,69 | 2,11 |
| Ue 75×40×15×2,00 | 75 | 40 | 15 | 2,00 | 3,54 | 2,78 |
| Ue 100×40×17×1,50 | 100 | 40 | 17 | 1,50 | 3,12 | 2,45 |
| Ue 100×40×17×2,00 | 100 | 40 | 17 | 2,00 | 4,12 | 3,23 |
| Ue 100×40×17×2,65 | 100 | 40 | 17 | 2,65 | 5,39 | 4,23 |
| Ue 100×50×17×2,00 | 100 | 50 | 17 | 2,00 | 4,52 | 3,55 |
| Ue 100×50×17×2,65 | 100 | 50 | 17 | 2,65 | 5,92 | 4,65 |
| Ue 100×50×17×3,00 | 100 | 50 | 17 | 3,00 | 6,66 | 5,23 |
| Ue 127×50×17×2,00 | 127 | 50 | 17 | 2,00 | 5,06 | 3,97 |
| Ue 127×50×17×2,65 | 127 | 50 | 17 | 2,65 | 6,64 | 5,21 |
| Ue 127×50×17×3,00 | 127 | 50 | 17 | 3,00 | 7,47 | 5,86 |
| Ue 150×60×20×2,00 | 150 | 60 | 20 | 2,00 | 6,04 | 4,74 |
| Ue 150×60×20×2,25 | 150 | 60 | 20 | 2,25 | 6,77 | 5,32 |
| Ue 150×60×20×2,65 | 150 | 60 | 20 | 2,65 | 7,93 | 6,23 |
| Ue 150×60×20×3,00 | 150 | 60 | 20 | 3,00 | 8,94 | 7,02 |
| Ue 200×75×25×2,00 | 200 | 75 | 25 | 2,00 | 7,84 | 6,15 |
| Ue 200×75×25×2,65 | 200 | 75 | 25 | 2,65 | 10,32 | 8,10 |
| Ue 200×75×25×3,00 | 200 | 75 | 25 | 3,00 | 11,64 | 9,14 |
| Ue 200×75×25×3,35 | 200 | 75 | 25 | 3,35 | 12,95 | 10,17 |
| Ue 250×85×25×2,65 | 250 | 85 | 25 | 2,65 | 12,17 | 9,56 |
| Ue 250×85×25×3,00 | 250 | 85 | 25 | 3,00 | 13,74 | 10,79 |
| Ue 250×85×25×3,35 | 250 | 85 | 25 | 3,35 | 15,30 | 12,01 |
Os perfis desta tabela são referência de dimensões e peso. A escolha do perfil para cada caso sai do dimensionamento. A escolha muda com o vão, o espaçamento, o peso da telha, o vento da região (NBR 6123), as ligações e as condições de apoio. Confirme sempre com o responsável técnico e com o catálogo do fabricante.
Para chapa plana, o raciocínio é o mesmo e está em como calcular o peso de chapa de aço.
| Material | Acabamento | Onde faz sentido |
|---|---|---|
| Chapa de aço carbono laminada a quente | Preta, pede pintura | Estrutura pintada em ambiente coberto ou pouco agressivo |
| Chapa laminada a frio | Superfície lisa, pede pintura | Peças mais finas e com melhor acabamento |
| Chapa zincada ZAR (ZAR 230 a ZAR 345) | Galvanizada contínua de fábrica | Terça e travessa expostas à umidade, steel frame |
| Perfil preto galvanizado a fogo depois | Camada grossa de zinco | Ambiente agressivo, rural, litoral, indústria |
O número do ZAR indica a resistência ao escoamento em MPa: ZAR 345 escoa em torno de 345 MPa, bem acima dos aços carbono comuns de chapa. Isso permite perfil mais leve para o mesmo esforço, desde que o projeto tenha sido feito com esse aço. Trocar ZAR 345 por um aço mais fraco na compra, sem avisar o projetista, é erro grave. A diferença entre zincagem contínua e imersão a quente está em galvanização a fogo.
Quer ver o Ue trabalhando como terça, banzo e travessa em projetos de verdade? A Biblioteca tem mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais.
Ver a Biblioteca →| Uso | Função do Ue | Ponto de atenção |
|---|---|---|
| Terça de cobertura | Recebe a telha e leva a carga ao pórtico | Torção e travamento com corrente |
| Travessa de fechamento | Recebe a telha lateral | Vento de sucção inverte o esforço |
| Banzo de treliça leve | Superior e inferior, com montantes e diagonais em U | Ligação soldada bem distribuída |
| Longarina de mezanino leve | Apoio de piso em vãos curtos | Deformação e vibração |
| Montante de steel frame | Parede e cobertura em aço leve | Sempre em aço zincado |
Em terça, o assunto é longo e já tem guia próprio: terça metálica explica a peça e terças metálicas para galpão trata de espaçamento e escolha. Na treliça, o padrão é banzo em Ue com montantes e diagonais em U, como mostrado em treliça metálica para galpão. No aço leve de parede, o Ue é o montante do steel frame.
O perfil Ue tem o centro de cisalhamento fora da alma, do lado de fora do U. Quando a carga chega pela aba, como acontece com a telha em cima da terça, o perfil tende a girar. Por isso terça em Ue leva corrente, tirante ou travamento lateral, e a posição do perfil em relação ao caimento importa. Terça sem travamento torce, e a telha acompanha.
Chapa fina flamba por partes antes de o perfil inteiro falhar. A alma pode ondular, a aba pode girar em volta da dobra com a alma. O enrijecedor existe justamente para segurar isso. Enrijecedor amassado no transporte ou cortado para encaixe tira a resistência que o cálculo considerou.
Chapa de 2 mm fura fácil com corrente alta. Use eletrodo fino ou MIG com corrente baixa, cordões curtos e alternados para não empenar. Em aço zincado, a solda queima o zinco e solta fumo tóxico: ventile, use proteção e retoque a região com tinta rica em zinco. A dobra do perfil em obra própria exige ferramenta adequada, como descrito em dobradeira de chapa.
O perfil Ue é vendido por quilo, e o preço acompanha o mercado de chapa. Como referência para 2026, com variação forte por região, volume e momento do mercado:
| Material | Faixa de referência 2026 |
|---|---|
| Ue em chapa preta, dobrado | R$ 9 a 14 por kg |
| Ue em chapa zincada ZAR | R$ 11 a 17 por kg |
| Ue preto galvanizado a fogo depois | Preço da chapa preta mais o serviço de galvanização |
Terça em Ue é onde esse perfil mais aparece no galpão. O eGalpão faz o pré-dimensionamento do galpão metálico, com pórtico, terças, contraventamento e sapatas, e entrega a lista de materiais com o peso de cada peça para orçar.
Conhecer o eGalpão →O U de usina, com mesa inclinada e espessura grossa, tem tabela própria em tabela de perfil U laminado.
É o perfil U enrijecido com alma de 150 mm, abas de 60 mm, enrijecedor de 20 mm e chapa de 2,00 mm de espessura. A ordem é sempre altura, aba, enrijecedor e espessura, em milímetros.
Pela geometria, com cantos vivos, dá cerca de 4,7 kg por metro. O catálogo do fabricante, que considera o raio de dobra, costuma indicar um valor um pouco menor. Uma barra de 6 m fica perto de 28 kg.
O U enrijecido tem uma dobra extra na ponta de cada aba. Essa dobra segura a aba contra a flambagem, e o perfil aguenta mais com praticamente o mesmo peso. O U simples tem a borda livre e serve melhor em montante e diagonal de treliça.
Depende do ambiente. Em área coberta e seca, perfil preto com boa pintura resolve. Em umidade, área rural, litoral ou indústria, o Ue em chapa zincada ZAR ou galvanizado a fogo depois da fabricação dura bem mais.
Porque o centro de cisalhamento do Ue fica fora da alma. A carga da telha chega pela aba e cria um giro no perfil. Corrente, tirante ou outro travamento lateral, como definido no projeto, segura essa torção.
