Dobrar chapa parece simples até a primeira peça sair com o ângulo errado, a trinca na dobra ou a medida fora por três milímetros. Os três problemas têm a mesma origem: a máquina, a matriz e a chapa precisam conversar entre si, e essa conversa é feita de números que quase ninguém apresenta.
Resumindo: dobradeira de chapa é a máquina que conforma a chapa por dobramento, prensando-a entre um punção e uma matriz em V. O que define a capacidade são a força (em toneladas), o comprimento útil da mesa e a abertura da matriz. Uma máquina de 30 toneladas pode dobrar 3 mm em um metro, ou 1,5 mm em dois metros. Não é a mesma coisa.
Aqui estão os tipos de máquina, o cálculo da tonelagem necessária, a relação entre abertura de matriz, raio e espessura, o retorno elástico que faz o ângulo abrir, faixas de preço em 2026 e os erros que trincam a peça.
| Tipo | Como funciona | Capacidade típica | Melhor para |
|---|---|---|---|
| Viradeira manual | Alavanca dobra a chapa contra uma mesa fixa | Até 1,2 a 3,0 mm, larguras de 1.000 a 2.000 mm | Calha, rufo, cantoneira dobrada, peça de funilaria |
| Dobradeira hidráulica convencional | Cilindros hidráulicos descem o punção sobre a matriz em V | 20 a 100 toneladas, 1.250 a 3.200 mm | Serralheria e produção de peças variadas |
| Prensa dobradeira CNC | Comando numérico controla curso, ângulo e batentes traseiros | 40 a 300 toneladas ou mais | Produção em série com repetibilidade e ângulo preciso |
| Calandra (não é dobradeira) | Rolos conformam curvas contínuas | Conforme o modelo | Curvatura de tubo, chapa e perfil, não dobra em ângulo |
A viradeira manual resolve chapa fina em oficina de calha e rufo, inclusive os detalhes de calha de galpão metálico. Quando o serviço envolve chapa de 2 mm para cima em produção, a hidráulica passa a compensar rapidamente.
A tonelagem depende de quatro variáveis: espessura da chapa, resistência do material, comprimento da dobra e abertura da matriz em V. A regra de partida do setor é abertura V igual a 8 vezes a espessura, e com ela a força fica na faixa abaixo, para aço-carbono comum:
| Espessura | Abertura V sugerida | Força por metro de dobra | Numa dobra de 2 m |
|---|---|---|---|
| 1,0 mm | 8 mm | ~7 ton/m | ~14 ton |
| 1,5 mm | 12 mm | ~11 ton/m | ~22 ton |
| 2,0 mm | 16 mm | ~15 ton/m | ~30 ton |
| 3,0 mm | 24 mm | ~22 ton/m | ~44 ton |
| 4,0 mm | 32 mm | ~29 ton/m | ~58 ton |
| 5,0 mm | 40 mm | ~36 ton/m | ~72 ton |
| 6,0 mm | 48 mm | ~43 ton/m | ~86 ton |
| 8,0 mm | 64 mm | ~58 ton/m | ~116 ton |
Três leituras importantes dessa tabela:
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.

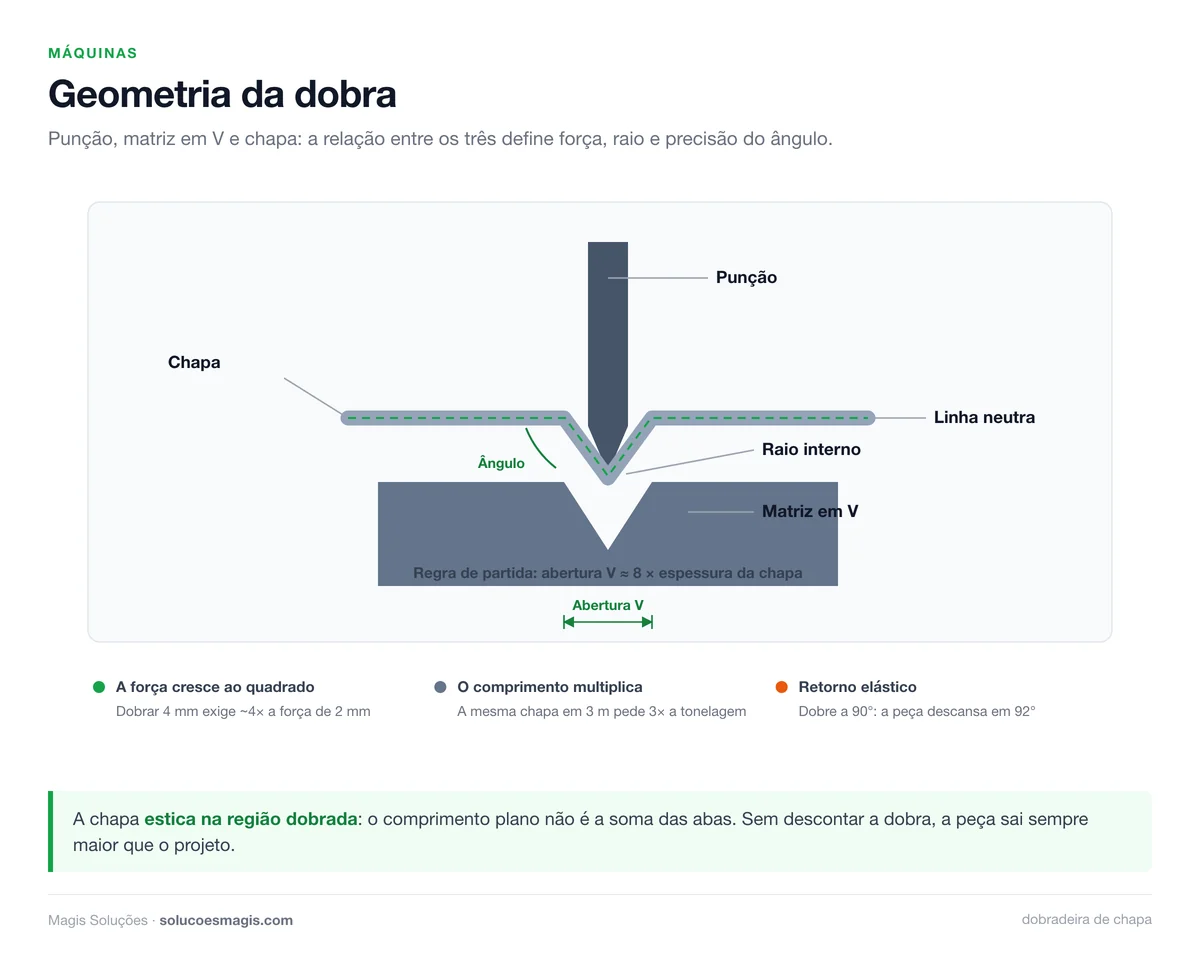

Ver a Biblioteca →A abertura em V não define só a força: ela determina o raio interno da dobra e o comprimento total da chapa plana. Ignorar isso é o motivo mais comum de peça com medida final errada.
Para converter bitola em espessura antes do cálculo, use a tabela de bitola de chapa de aço; para estimar o peso da chapa dobrada, o roteiro está em como calcular o peso de chapa de aço.
Toda chapa dobrada tenta voltar um pouco à posição original quando a pressão sai. É o retorno elástico (springback): você dobra a 90° e a peça descansa a 92°.
O efeito é maior quanto mais resistente o material e quanto maior o raio de dobra. Em aço comum de chapa fina, costuma ficar entre 1° e 3°; em inox e aços de alta resistência, passa disso com folga. A correção prática é sobredobrar: dobrar alguns graus além do ângulo desejado. Máquinas CNC têm essa compensação parametrizada; nas convencionais, vem do ajuste do operador e de uma peça de teste.
| Máquina | Faixa de preço (R$) | Perfil de uso |
|---|---|---|
| Viradeira manual 1.250 mm | 3.500 a 9.000 | Calha, rufo, chapa fina |
| Viradeira manual 2.000 mm | 8.000 a 20.000 | Funilaria e chapa fina em largura maior |
| Hidráulica 30 ton / 1.250 mm | 35.000 a 65.000 | Serralheria com chapa até ~3 mm |
| Hidráulica 60 ton / 2.500 mm | 70.000 a 130.000 | Produção média, chapa até ~4 mm em 2,5 m |
| CNC 100 ton / 3.200 mm | 180.000 a 400.000 | Produção em série com precisão de ângulo |
Faixas de referência para orçamento, sujeitas a marca, procedência, ferramental incluído e condições de entrega. Para volume baixo, terceirizar a dobra em empresa de corte e dobra costuma ser mais barato do que imobilizar capital em máquina parada.
Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.
Conhecer o eGalpão →A força depende da espessura, do comprimento da dobra, da resistência do material e da abertura da matriz. Com a regra usual de abertura igual a 8 vezes a espessura, aço-carbono de 3 mm exige cerca de 22 toneladas por metro de dobra; de 6 mm, cerca de 43 toneladas por metro. Inox pede aproximadamente 50% a mais.
A referência prática é abertura em V igual a 8 vezes a espessura da chapa. V menor aumenta muito a força e pode trincar a dobra; V maior reduz a força, mas abre o raio interno e piora a precisão do ângulo em peças pequenas.
É a tendência da chapa de voltar parcialmente à forma original quando a pressão é aliviada: você dobra a 90° e a peça descansa em 92°. A correção é sobredobrar alguns graus. O efeito aumenta com a resistência do material e com o raio de dobra.
A dobradeira faz dobras em ângulo, com aresta definida, prensando a chapa entre punção e matriz. A calandra conforma curvas contínuas passando o material entre rolos. É o equipamento para curvar tubo, chapa e perfil, não para dobrar em ângulo.
Normalmente não. Empresas de corte e dobra a laser entregam peça pronta com precisão e sem imobilizar capital em máquina e ferramental. A compra passa a compensar quando o volume é constante, quando o prazo do fornecedor atrapalha ou quando a peça exige ajuste frequente.
