Bitola de chapa de aço é o número que identifica a espessura da chapa — e o detalhe que derruba muita gente na hora de comprar: quanto MAIOR o número da bitola, mais FINA é a chapa. Uma chapa #16 é mais grossa que uma #20. E bitola não é milímetro: #14 não é 14 mm, é cerca de 1,9 mm.
Aqui embaixo está a tabela completa de bitola x espessura em mm (com o peso por metro quadrado), o funcionamento do sistema MSG, a diferença entre chapa fina e chapa grossa, laminada a frio e a quente, e onde cada faixa de espessura costuma ser aplicada na serralheria e na estrutura metálica.
Se você já errou o pedido no fornecedor ou já confundiu #14 com 14 mm, salva esta página.
Bitola é o número padronizado que representa a espessura da chapa. No Brasil, as chapas de aço seguem o sistema MSG (Manufacturers Standard Gauge, ou “bitola americana”). Cada número corresponde a uma espessura fixa em milímetros.
A pegadinha é a lógica invertida: quanto maior o número da bitola, mais fina é a chapa. Uma #26 é bem fina (chapa de telha, calha); uma #10 já é bem mais grossa. O número vem de um sistema antigo baseado no peso da chapa, não na medida direta — por isso o valor em milímetros nunca bate com o número da bitola.
Fique atento a uma confusão comum: a bitola MSG serve para chapas. Arames e fios usam outro sistema (AWG/BWG). Se está comprando chapa de aço, o padrão é MSG — e o mais seguro é sempre pedir a espessura em milímetros, não só o número.

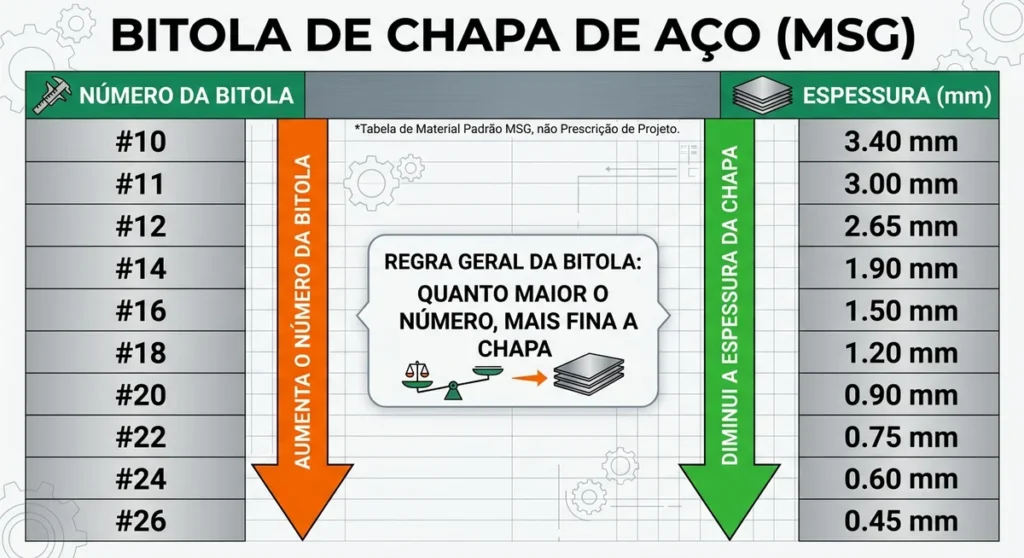

Tabela de conversão de bitola MSG para espessura em milímetros, com o peso teórico por metro quadrado (aço a 7,85 kg/m² por mm de espessura):
| Bitola (MSG) | Espessura (mm) | Peso (kg/m²) |
|---|---|---|
| #26 | 0,45 | 3,53 |
| #24 | 0,60 | 4,71 |
| #22 | 0,75 | 5,89 |
| #20 | 0,90 | 7,06 |
| #18 | 1,20 | 9,42 |
| #16 | 1,50 | 11,78 |
| #14 | 1,90 | 14,92 |
| #13 | 2,25 | 17,66 |
| #12 | 2,65 | 20,80 |
| #11 | 3,00 | 23,55 |
| #10 | 3,40 | 26,69 |
| #9 | 3,80 | 29,83 |
| #8 | 4,25 | 33,36 |
| 3/16″ | 4,75 | 37,29 |
Duas leituras rápidas dessa tabela: a coluna do meio é o que importa para o projeto e a soldagem; a coluna do peso é o que importa para o bolso, porque a chapa é vendida por quilo. Mais adiante mostro como uma coisa puxa a outra.

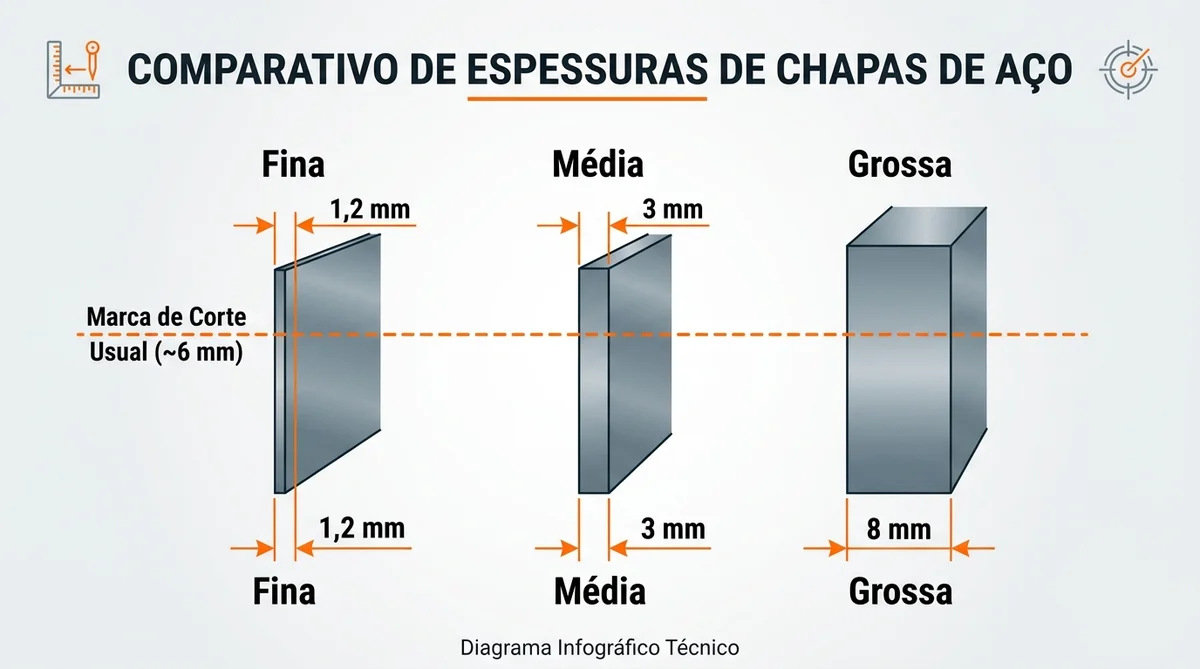

A divisão entre chapa fina e chapa grossa não é só nome — ela muda o processo de fabricação, a laminação e o fornecedor. O corte usual do mercado fica em torno de 6,00 mm: acima disso, chapa grossa; abaixo, chapa fina. Alguns fornecedores e referências adotam 5,00 mm como limite, então na dúvida confirme com quem vende.
Na prática: se o pedido é por bitola (#), você está no mundo da chapa fina. Se é por milímetro cheio (6 mm, 8 mm, 12,5 mm), é chapa grossa.
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.
Ver a Biblioteca →Dentro da chapa fina ainda tem outra divisão que muda preço e acabamento: o tipo de laminação.
Regra prática: chapa grossa é sempre laminada a quente. Chapa fina você escolhe entre as duas conforme o acabamento que a peça exige — e quanto está disposto a pagar por isso.
O peso da chapa é diretamente proporcional à espessura: cada 1 mm pesa 7,85 kg por metro quadrado. Ou seja, pular de uma #16 (1,5 mm) para uma #12 (2,65 mm) quase dobra o peso da mesma peça — e, como a chapa é vendida por quilo, quase dobra o custo do material também.
Por isso a bitola pesa no orçamento em dois lugares: no preço do aço comprado e no peso total da estrutura, que ainda reflete em transporte, montagem e até fundação. Superdimensionar a espessura “por segurança” é dinheiro jogado fora peça por peça. Se quiser fechar a conta do material, veja como calcular o peso de chapa de aço pela espessura e pelas dimensões.
O caminho contrário também custa caro: chapa fina demais compromete resistência e rigidez. Só que qual espessura usar em cada peça é decisão de cálculo estrutural, não de tabela — a tabela de bitola diz quanto pesa e quanto custa cada espessura, não qual escolher para o seu vão.
De forma geral, cada faixa de espessura tem aplicações típicas na serralheria e na estrutura metálica. É um mapa de uso comum do material — a espessura correta de cada peça, repito, sai do cálculo:
Repare que é uma referência de “para que serve cada espessura”, não uma receita de “para tal vão use tal chapa”. Essa segunda parte depende de carga, geometria e norma.
Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.
Conhecer o eGalpão →Para a versão com relevo antiderrapante, usada em piso de mezanino, degrau e passarela, veja as espessuras e o peso em chapa xadrez.
É o número que identifica a espessura da chapa no sistema MSG. Quanto maior o número da bitola, mais fina é a chapa. Uma chapa #16, por exemplo, tem 1,50 mm; uma #12 tem 2,65 mm. O número não é a medida em milímetros — precisa converter pela tabela.
A chapa bitola 14 (#14, MSG) tem cerca de 1,90 mm de espessura e pesa aproximadamente 14,9 kg/m². É uma das espessuras mais usadas em perfis dobrados e serralheria em geral.
O corte usual do mercado fica em torno de 6,00 mm: acima disso a chapa é considerada grossa. Alguns fornecedores e referências adotam 5,00 mm como limite. Abaixo desse valor, é chapa fina.
Meça com paquímetro ou micrômetro num ponto limpo da borda, ou confira a bitola marcada na nota/etiqueta e converta pela tabela MSG. Na dúvida, o paquímetro é o jeito mais confiável.
