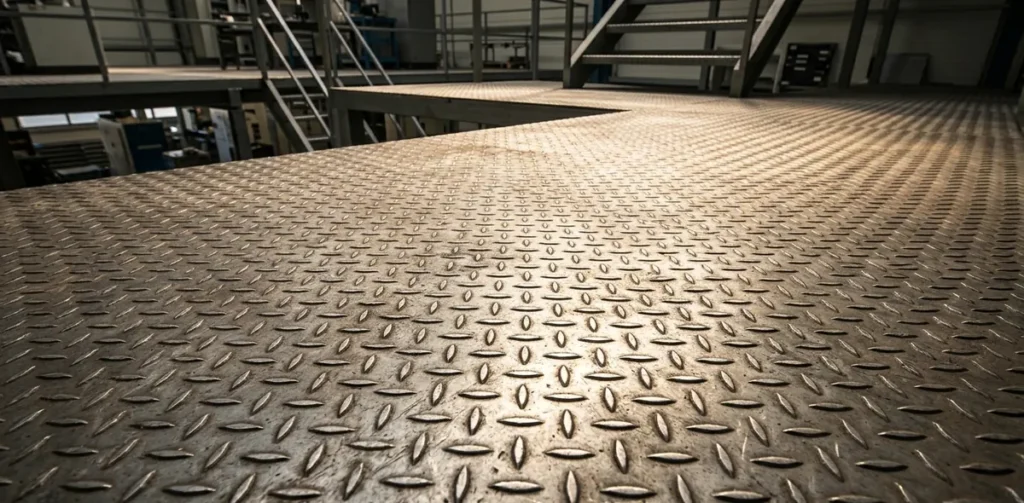

Chapa xadrez é aquela chapa de aço com relevo em losango que você pisa em passarela, mezanino e degrau de escada industrial. Parece um item simples, até a hora de comprar. Aí aparecem espessuras em polegada e em milímetro, chapas de três tamanhos diferentes, peso que não bate com a conta e a dúvida principal: qual espessura aguenta o vão do meu piso?
Resumindo: chapa xadrez é chapa de aço laminada com relevo antiderrapante em uma das faces. As espessuras comerciais vão de 1,50 mm a 6,30 mm nas linhas correntes, e a escolha depende de duas coisas: a distância entre as vigas de apoio e a carga que passa por cima. A espessura certa sai do vão e da carga de cada caso.
Abaixo estão a tabela de espessuras com peso por m², os tamanhos de chapa que o mercado vende, a diferença entre os relevos, o comparativo com o piso gradil, faixas de preço em 2026 e o roteiro para calcular quanto comprar sem sobrar meia chapa.
É uma chapa de aço-carbono laminada a quente que recebe, no próprio laminador, um relevo em alto-relevo numa das faces. O padrão brasileiro mais comum é o losango, e daí vêm os nomes “chapa xadrez”, “chapa antiderrapante” ou “chapa lentilha”, conforme a região e o desenho do relevo.
A função do relevo é aumentar o atrito do piso, principalmente quando molhado ou engordurado. O relevo não contribui para a resistência da chapa: quem resiste é a espessura da base. Isso importa na hora de dimensionar: o desenho responde pela segurança da pisada, e a espessura responde pela resistência.
O aço costuma ser de baixo carbono, do tipo usado em chapa comum, com propriedades equivalentes ao ASTM A36 nas versões estruturais. Existe também em aço inox e em alumínio, para ambiente corrosivo e para peça leve. A caracterização dos aços está em aço estrutural.
A espessura é declarada pela base da chapa, sem contar o relevo. O peso por metro quadrado é a espessura em milímetros vezes 7,85, mais o acréscimo do relevo, algo entre 3% e 6% conforme o desenho e o fabricante.
| Espessura | Em polegada | Peso da base (kg/m²) | Peso com relevo (kg/m²) |
|---|---|---|---|
| 1,50 mm | ~1/16″ | 11,8 | 12,3 |
| 1,90 mm | #14 | 14,9 | 15,6 |
| 2,25 mm | #13 | 17,7 | 18,4 |
| 2,65 mm | #12 | 20,8 | 21,7 |
| 3,00 mm | 1/8″ | 23,6 | 24,6 |
| 3,75 mm | #9 | 29,4 | 30,7 |
| 4,75 mm | 3/16″ | 37,3 | 38,9 |
| 6,30 mm | 1/4″ | 49,5 | 51,4 |
| 7,90 mm | 5/16″ | 62,0 | 64,4 |
| 9,50 mm | 3/8″ | 74,6 | 77,4 |
Para qualquer espessura fora da tabela, a conta é a mesma que vale para chapa lisa: peso (kg/m²) = espessura (mm) × 7,85, com uns 5% a mais pelo relevo. O passo a passo completo está em como calcular o peso de chapa de aço, e a correspondência entre bitola, polegada e milímetro em tabela de bitola de chapa de aço.
A chapa xadrez é vendida inteira, por peça, nos formatos de mercado. Comprar já sabendo o formato evita retalho, e retalho de chapa xadrez é dinheiro parado no canto da oficina.
| Formato (m) | Área | Peso a 3,00 mm | Peso a 4,75 mm |
|---|---|---|---|
| 1,00 x 2,00 | 2,0 m² | 49 kg | 78 kg |
| 1,20 x 2,00 | 2,4 m² | 59 kg | 93 kg |
| 1,00 x 3,00 | 3,0 m² | 74 kg | 117 kg |
| 1,20 x 3,00 | 3,6 m² | 89 kg | 140 kg |
| 1,50 x 3,00 | 4,5 m² | 111 kg | 175 kg |
| 1,20 x 6,00 | 7,2 m² | 177 kg | 280 kg |
O formato de 1,20 x 3,00 m é o mais fácil de encontrar. Antes de fechar o corte, verifique com o fornecedor a direção do relevo: o desenho tem orientação, e emenda com o losango cruzado fica visualmente errada no piso.
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.

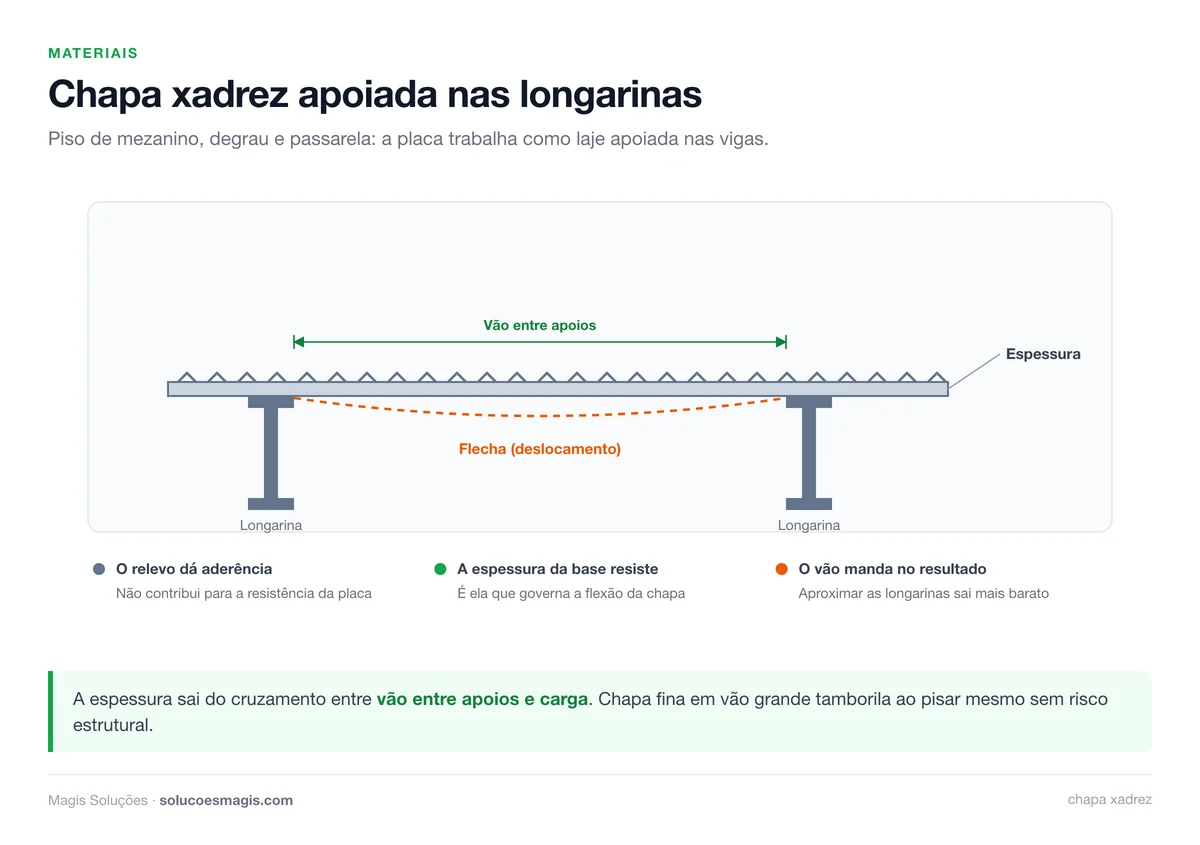

Ver a Biblioteca →A espessura sai de um cálculo de flexão de placa: a chapa é uma laje apoiada nas longarinas, e o que governa é o vão entre apoios contra a carga aplicada. Dois cenários com a mesma carga podem pedir espessuras bem diferentes se o espaçamento das vigas mudar.
Um caminho eficiente é adicionar uma travessa intermediária em vez de subir de 3,00 para 4,75 mm: a chapa mais grossa pesa 58% mais e custa proporcionalmente, enquanto a travessa sai por uma fração disso. A lógica de apoio e vão é a mesma dos pisos apresentados em mezanino metálico passo a passo.
Nas mesmas aplicações, a alternativa é o piso gradil, grade de barras chatas soldadas em malha. A escolha entre os dois muda peso, custo e comportamento.
| Critério | Chapa xadrez | Piso gradil |
|---|---|---|
| Superfície | Fechada; não deixa passar líquido ou objeto | Vazada; escoa água e deixa cair detrito |
| Peso próprio | Maior, por ser chapa cheia | Menor para o mesmo vão |
| Vão vencido | Menor sem apoio intermediário | Maior, pela altura das barras |
| Ventilação e luz | Bloqueia | Permite passagem |
| Limpeza | Fácil de varrer e lavar | Suja cai por baixo, mas exige limpeza embaixo |
| Uso típico | Piso onde não pode cair nada; degrau; tampa | Passarela, plataforma industrial, área molhada |
Regra prática: se não pode cair nada por baixo, é chapa. Se a área molha e precisa escoar, é gradil. Solução parecida, com furação em vez de malha, aparece em chapa expandida metálica.
A chapa xadrez é cotada por quilo e vendida por peça. Em 2026, o varejo tem trabalhado na faixa de R$ 10 a R$ 13 por quilo, caindo para R$ 8 a R$ 10 em compras de volume em distribuidor.
| Chapa 1,20 x 3,00 m | Peso | Faixa de preço (R$/peça) |
|---|---|---|
| 2,25 mm | 66 kg | 660 a 858 |
| 3,00 mm | 89 kg | 890 a 1.157 |
| 3,75 mm | 111 kg | 1.110 a 1.443 |
| 4,75 mm | 140 kg | 1.400 a 1.820 |
| 6,30 mm | 185 kg | 1.850 a 2.405 |
Valores de referência para orçamento, não cotação. Variam por região, fornecedor e volume, e acompanham a base do aço descrita em por que o preço do aço subiu.
Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.
Conhecer o eGalpão →O peso é a espessura em milímetros vezes 7,85 kg/m², mais 3% a 6% do relevo. Uma chapa de 3,00 mm pesa cerca de 24,6 kg/m²; a de 4,75 mm, cerca de 38,9 kg/m²; e a de 2,25 mm, aproximadamente 18,4 kg/m².
Depende do vão entre as vigas de apoio e da carga que passa por cima. Circulação de pessoas e empilhadeira dão resultados bem diferentes. A espessura sai do cálculo de flexão da placa, e reduzir o espaçamento entre as longarinas costuma ser mais econômico do que engrossar a chapa.
Os formatos mais comuns no mercado brasileiro são 1,20 x 3,00 m e 1,00 x 2,00 m. Também se encontram 1,50 x 3,00 m e 1,20 x 6,00 m, esta última normalmente sob encomenda em distribuidores maiores.
A chapa xadrez é fechada e serve onde nada pode cair por baixo, como degraus e tampas. O gradil é vazado, mais leve para o mesmo vão e melhor em área molhada, porque escoa a água. A escolha depende do ambiente, não da resistência.
Não de forma relevante. O relevo serve para dar aderência à pisada; quem resiste à flexão é a espessura da base da chapa. Por isso a espessura sempre é declarada pela base, sem contar a altura do desenho.
