Chega a lista de material do galpão e aparecem W 250×25,3, U 6″, Ue 150×60×20×2,00, tubo 60,3×3,91 e uma cantoneira de travamento. Cada sigla é uma família de perfil, com fabricação, peso e uso diferentes. Quem conhece os tipos de perfis metálicos lê essa lista de cabeça, cota no fornecedor certo e percebe quando um perfil está no lugar errado.

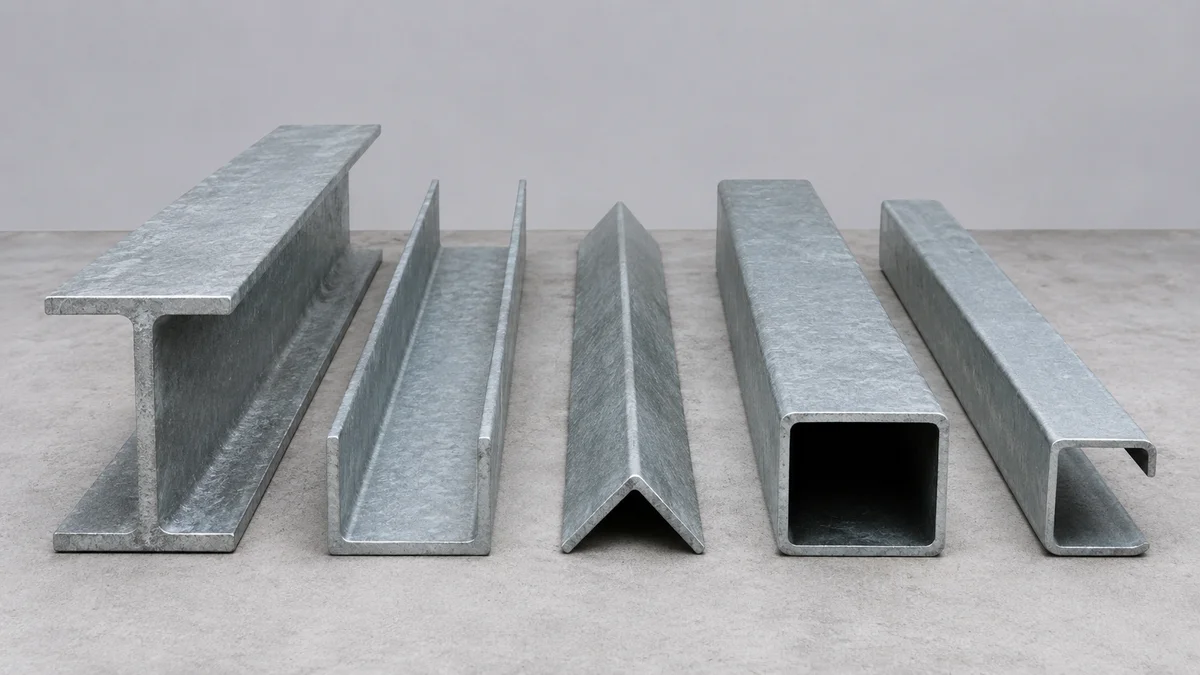

Direto ao ponto: os perfis de aço estrutural se dividem em quatro grupos. Os laminados a quente (W, I, H, U e cantoneira) saem prontos da usina. Os formados a frio (U, Ue, Z e cartola) são chapa dobrada. Os soldados são montados com chapas quando a peça é grande demais para o laminado. Os tubulares são tubos redondos, quadrados e retangulares. Pilar e viga principal costumam ser W ou soldado, terça é formado a frio, travamento é cantoneira, tubo ou barra redonda.
| Perfil | Como reconhecer a seção | Fabricação | Exemplo de designação | Uso típico |
|---|---|---|---|---|
| W (mesa larga) | I com mesas largas e paralelas, espessura constante | Laminado a quente | W 310 × 38,7 (altura × kg/m) | Viga e pilar principal, mezanino |
| HP | W com mesa quase igual à altura, alma grossa | Laminado a quente | HP 250 × 62,0 | Pilar pesado, estaca metálica |
| I (padrão americano) | I de mesa estreita e face interna inclinada | Laminado a quente | I 8″ 1ª alma | Viga leve, trilho de talha |
| U laminado | U com mesas curtas de face interna inclinada | Laminado a quente | U 6″ 1ª alma | Viga de borda, longarina, verga |
| Cantoneira (L) | Duas abas em ângulo reto | Laminado a quente | L 50 × 50 × 5 | Travamento, suporte, peças secundárias |
| U dobrado | U de chapa dobrada, espessura fina e cantos arredondados | Formado a frio | U 150 × 50 × 3,00 | Montante e diagonal de tesoura |
| Ue (U enrijecido) | U dobrado com dobra extra na ponta das abas | Formado a frio | Ue 150 × 60 × 20 × 2,00 | Terça, travessa, banzo de tesoura |
| Z e Z enrijecido | Abas para lados opostos | Formado a frio | Z 200 × 75 × 20 × 2,65 | Terça contínua com transpasse |
| Perfil soldado | I montado com três chapas soldadas | Chapa cortada e soldada | VS 500 × 73 / CS 300 × 95 | Viga longa, pilar de ponte rolante |
| Tubo redondo | Anel | Laminado ou com costura | Tubo 60,3 × 3,91 | Pilar aparente, treliça espacial, corrimão |
| Tubo quadrado e retangular | Caixa fechada | Com costura, formado | Tubo 100 × 100 × 3,00 | Pilar, treliça, serralheria (metalon) |
As tabelas de dimensão e peso de cada família ficam nos guias próprios: tabela de perfil W, tabela de perfil U laminado, perfil U enrijecido, cantoneira de ferro, tabela de tubo de aço e metalon.
Saem da usina com a seção pronta, em barras de 6 e 12 m. A geometria é padronizada no país inteiro, a espessura é grossa (de uns 5 mm para cima) e o peso por metro já vem no catálogo.
O W é o perfil de mesa larga, com as faces das mesas paralelas. É o mais usado em viga de mezanino, pilar de galpão e viga de ponte rolante. A designação traz a altura nominal em mm e o peso em kg/m: W 250 × 25,3 tem cerca de 250 mm de altura e pesa 25,3 kg por metro. O HP é a versão de mesa quase quadrada, com alma grossa, para pilar muito carregado e estaca.
Mesa estreita com a face interna inclinada. Perdeu espaço para o W, que rende mais por quilo, e hoje aparece em viga leve e em trilho de talha, porque a mesa inclinada casa com o trole.
Um lado aberto, mesas curtas e inclinadas. Serve de viga de borda, longarina de escada e mezanino, verga de portão e peça de apoio de piso. Vem em polegadas e por alma (1ª, 2ª, 3ª), que mudam a espessura e o peso.
Duas abas em ângulo reto, de abas iguais ou desiguais. Na estrutura de galpão, entra em travamento, suporte, chapa de apoio e peça secundária. Na tesoura, o padrão que usamos é banzo em U ou Ue com montantes e diagonais em U, que encaixam direto na canaleta do banzo e dispensam chapa de nó, como mostrado em treliça metálica para galpão.
São chapas de 1,5 a 4,75 mm dobradas em dobradeira ou perfiladeira. Rendem muito por quilo e saem em qualquer comprimento, mas a parede fina pede cuidado com flambagem local e torção.
A terça em formado a frio tem guia próprio em terça metálica.
Quando o vão ou a carga pedem uma altura que o laminado não tem, a peça é montada com três chapas: duas mesas e uma alma, soldadas. As séries usuais são VS (viga), CS (pilar) e CVS (viga e pilar). O soldado permite alma alta e fina com mesas sob medida, e é comum em pórtico de vão grande e viga de ponte rolante. Custa mais por quilo que o laminado, pela mão de obra de corte e solda.
Tubo redondo, quadrado e retangular trabalham bem à compressão e à torção, porque a seção é fechada. Aparecem em pilar aparente, treliça espacial, cobertura arquitetônica e toda a serralheria. O metalon é o tubo retangular de parede fina da serralheria; o tubo estrutural tem parede mais grossa e é vendido por diâmetro e espessura. Seção fechada precisa de cuidado com corrosão interna: vede as pontas ou galvanize por dentro.
Quer ver como os tipos de perfil se combinam em uma estrutura real? A Biblioteca tem mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar.
Ver a Biblioteca →| Vão livre | Perfil W de partida | Carga linear |
|---|---|---|
| até 6 m | W 150 × 22,5 | 6 a 10 kN/m |
| 6 a 10 m | W 200 × 26,6 | 8 a 14 kN/m |
| 10 a 15 m | W 310 × 38,7 | 10 a 18 kN/m |
| 15 a 20 m | W 360 × 51,0 ou W 410 × 46,1 | 12 a 22 kN/m |
| acima de 20 m | Viga treliçada ou perfil soldado | Variável |
Os perfis indicados aqui são referência de partida para orçamento e conversa com o fornecedor, sem valor de prescrição de projeto. A bitola que cada peça precisa muda com o vão, o espaçamento entre pórticos, o peso da telha e do forro, a sobrecarga de vento da região (a NBR 6123 dá velocidades bem diferentes entre litoral e interior), o tipo de aço, as ligações e as condições de apoio. Duas obras com a mesma medida podem pedir perfis diferentes. Feche a seção com o cálculo do responsável técnico pela obra.
O passo a passo de seleção da viga está em como escolher a viga de aço estrutural.
Com duas bitolas só, a fabricação anda mais rápido e a obra erra menos peça. Os tipos de treliça estão em tipos de treliça metálica.
A lógica de cada sistema está em contraventamento de galpão metálico. As ligações parafusadas entre esses perfis usam as classes e furos descritos em tabela de parafusos estruturais.
| Característica | Laminado a quente | Formado a frio |
|---|---|---|
| Espessura típica | 5 a 25 mm | 1,5 a 4,75 mm |
| Rendimento por quilo | Bom | Alto, peça leve |
| Custo por kg | Maior | Menor |
| Geometria | Padrão de usina, igual em todo o país | Varia com o fabricante e a dobradeira |
| Ponto fraco | Peso e custo em peça secundária | Flambagem local, torção, corrosão em chapa fina |
| Uso típico | Pilar, viga principal, ponte rolante | Terça, travessa, tesoura, steel frame |
Além dos perfis estruturais, a serralheria trabalha com uma linha comercial própria: metalon, cantoneira de ferro e tubo galvanizado, cada um com sua tabela de medidas e peso. O cenário de preço está em por que o preço do aço subiu.
Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.
Conhecer o eGalpão →A tabela do perfil I laminado em polegadas, com peso por metro, está em viga I.
Os principais são os laminados a quente (W, HP, I, U e cantoneira), os formados a frio (U dobrado, Ue, Z e cartola), os soldados (VS, CS e CVS) e os tubulares (tubo redondo, quadrado e retangular).
O perfil W é o mais usado em pilares e vigas principais. Nas terças, o padrão é Ue ou Z formado a frio. Nas tesouras, banzos em U ou Ue com montantes e diagonais em U. No contraventamento, barra redonda, cantoneira simples ou tubo.
O laminado é produzido a quente na usina, com espessura grossa e geometria padronizada, e vai em pilar e viga principal. O formado a frio é chapa fina dobrada em temperatura ambiente, mais leve e barato por quilo, usado em terça, travessa e tesoura.
É um perfil W com altura nominal de 310 mm e peso de 38,7 kg por metro. O segundo número é sempre o peso linear, o que facilita orçar: uma barra de 12 m desse perfil pesa cerca de 464 kg.
Quando o vão ou a carga pedem uma altura ou uma mesa que o laminado não oferece, como em pórtico de vão grande e viga de ponte rolante. O soldado é montado com chapas sob medida e custa mais por quilo pela mão de obra.
