A lista de materiais chega com W 310 × 38,7, W 200 × 26,6 e HP 250 × 62,0, e a primeira pergunta do comprador é quanto pesa tudo aquilo. A segunda é se o distribuidor tem o perfil no estoque. Os dois números saem da mesma tabela.

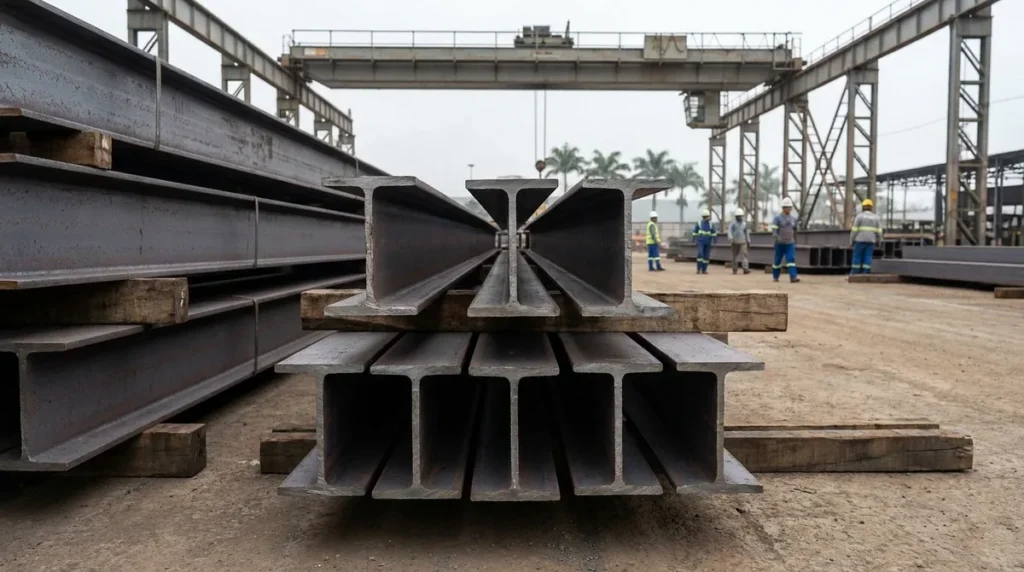

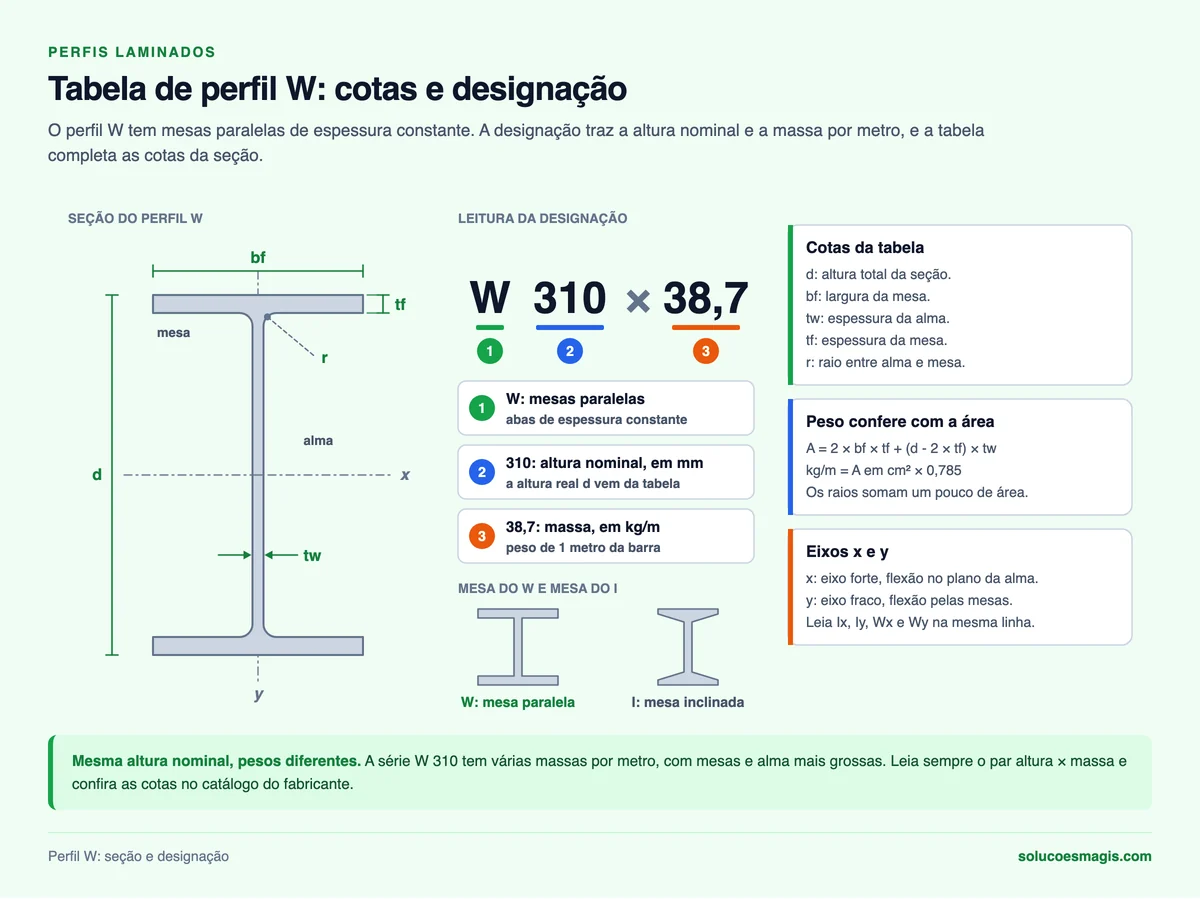

Direto ao ponto: o perfil W é um laminado a quente de abas paralelas, em forma de I ou H. O primeiro número do nome é a altura nominal em milímetros, e o segundo é o peso em kg/m. W 310 × 38,7 tem cerca de 310 mm de altura e pesa 38,7 kg por metro. As medidas das abas e da alma estão na tabela abaixo.
São os perfis com mesa bem mais estreita que a altura, a forma de I. Trabalham melhor em flexão e são os mais pedidos para viga. As medidas estão em milímetros; a área vem do peso nominal, e a última coluna é o peso de uma barra de 12 m.
| Perfil | d (mm) | bf (mm) | tw (mm) | tf (mm) | Área (cm²) | Peso (kg/m) | Barra 12 m (kg) |
|---|---|---|---|---|---|---|---|
| W 150 × 13,0 | 148 | 100 | 4,3 | 4,9 | 16,6 | 13,0 | 156 |
| W 150 × 18,0 | 153 | 102 | 5,8 | 7,1 | 22,9 | 18,0 | 216 |
| W 200 × 15,0 | 200 | 100 | 4,3 | 5,2 | 19,1 | 15,0 | 180 |
| W 200 × 19,3 | 203 | 102 | 5,8 | 6,5 | 24,6 | 19,3 | 232 |
| W 200 × 26,6 | 207 | 133 | 5,8 | 8,4 | 33,9 | 26,6 | 319 |
| W 200 × 31,3 | 210 | 134 | 6,4 | 10,2 | 39,9 | 31,3 | 376 |
| W 250 × 17,9 | 251 | 101 | 4,8 | 5,3 | 22,8 | 17,9 | 215 |
| W 250 × 22,3 | 254 | 102 | 5,8 | 6,9 | 28,4 | 22,3 | 268 |
| W 250 × 32,7 | 258 | 146 | 6,1 | 9,1 | 41,7 | 32,7 | 392 |
| W 250 × 38,5 | 262 | 147 | 6,6 | 11,2 | 49,0 | 38,5 | 462 |
| W 310 × 21,0 | 303 | 101 | 5,1 | 5,7 | 26,8 | 21,0 | 252 |
| W 310 × 28,3 | 309 | 102 | 6,0 | 8,9 | 36,1 | 28,3 | 340 |
| W 310 × 38,7 | 310 | 165 | 5,8 | 9,7 | 49,3 | 38,7 | 464 |
| W 310 × 44,5 | 313 | 166 | 6,6 | 11,2 | 56,7 | 44,5 | 534 |
| W 310 × 52,0 | 317 | 167 | 7,6 | 13,2 | 66,2 | 52,0 | 624 |
| W 360 × 32,9 | 349 | 127 | 5,8 | 8,5 | 41,9 | 32,9 | 395 |
| W 360 × 51,0 | 355 | 171 | 7,2 | 11,6 | 65,0 | 51,0 | 612 |
| W 410 × 38,8 | 399 | 140 | 6,4 | 8,8 | 49,4 | 38,8 | 466 |
| W 410 × 46,1 | 403 | 140 | 7,0 | 11,2 | 58,7 | 46,1 | 553 |
| W 410 × 60,0 | 407 | 178 | 7,7 | 12,8 | 76,4 | 60,0 | 720 |
| W 460 × 52,0 | 450 | 152 | 7,6 | 10,8 | 66,2 | 52,0 | 624 |
| W 460 × 60,0 | 455 | 153 | 8,0 | 13,3 | 76,4 | 60,0 | 720 |
| W 530 × 66,0 | 525 | 165 | 8,9 | 11,4 | 84,1 | 66,0 | 792 |
| W 610 × 101,0 | 603 | 228 | 10,5 | 14,9 | 128,7 | 101,0 | 1.212 |
Os perfis desta tabela servem como referência de dimensões e peso. A tabela sozinha não indica qual perfil usar. A escolha de viga ou pilar muda com o vão, as cargas, o vento da região (NBR 6123), as ligações e as condições de apoio. Confirme sempre com o responsável técnico e com o catálogo do fabricante.
Aqui a mesa tem largura parecida com a altura. O catálogo marca esses perfis com (H). Eles têm rigidez parecida nos dois eixos, o que ajuda em pilar. O HP tem alma e mesa com a mesma espessura e nasceu para estaca metálica, mas também aparece como pilar.
| Perfil | d (mm) | bf (mm) | tw (mm) | tf (mm) | Área (cm²) | Peso (kg/m) | Barra 12 m (kg) |
|---|---|---|---|---|---|---|---|
| W 150 × 22,5 (H) | 152 | 152 | 5,8 | 6,6 | 28,7 | 22,5 | 270 |
| W 150 × 29,8 (H) | 157 | 153 | 6,6 | 9,3 | 38,0 | 29,8 | 358 |
| W 200 × 35,9 (H) | 201 | 165 | 6,2 | 10,2 | 45,7 | 35,9 | 431 |
| W 200 × 46,1 (H) | 203 | 203 | 7,2 | 11,0 | 58,7 | 46,1 | 553 |
| W 200 × 52,0 (H) | 206 | 204 | 7,9 | 12,6 | 66,2 | 52,0 | 624 |
| HP 200 × 53,0 | 204 | 207 | 11,3 | 11,3 | 67,5 | 53,0 | 636 |
| W 250 × 73,0 (H) | 253 | 254 | 8,6 | 14,2 | 93,0 | 73,0 | 876 |
| HP 250 × 62,0 | 246 | 256 | 10,5 | 10,7 | 79,0 | 62,0 | 744 |
| HP 310 × 79,0 | 299 | 306 | 11,0 | 11,0 | 100,6 | 79,0 | 948 |
| W 310 × 97,0 (H) | 308 | 305 | 9,9 | 15,4 | 123,6 | 97,0 | 1.164 |
Cada linha das duas tabelas foi conferida pela geometria: a área de duas mesas mais a alma, 2·bf·tf + (d − 2·tf)·tw, multiplicada por 0,785, fica até 5% abaixo do peso nominal. A diferença são os filetes de concordância entre alma e mesa, que a conta simples não pega. As medidas reais variam dentro da tolerância de laminação; para orçamento e detalhe, vale o catálogo de quem vai fornecer.
Na mesma altura nominal, o peso sobe porque a usina abre os cilindros e engrossa a mesa e a alma. Por isso o W 310 × 52,0 tem quase a mesma altura do W 310 × 38,7 e pesa 34% a mais. Na hora de pedir, informe sempre o nome completo, com os dois números.
O catálogo do fabricante traz ainda a altura livre da alma, o raio de concordância e as propriedades de cálculo: momento de inércia, módulo resistente e raio de giração. O momento de inércia mede a rigidez da seção à flexão. Ele cresce muito com a altura, e por isso um W mais alto e mais leve muitas vezes vence um W baixo e pesado em viga. Esses valores entram no cálculo do projeto e saem do catálogo do fabricante.
| Critério | W | HP | I (padrão americano) |
|---|---|---|---|
| Mesa | Paralela, faces retas | Paralela, larga | Inclinada, estreita |
| Espessuras | Mesa mais grossa que a alma | Alma e mesa iguais | Mesa variável na largura |
| Forma | I (abas estreitas) ou H (abas largas) | H | I |
| Uso típico | Viga, pilar, viga de rolamento | Estaca, pilar | Viga leve, trilho de talha |
| Ligação parafusada | Simples, face reta | Simples | Pede arruela em cunha na mesa |
O I padrão americano, com mesa inclinada, ainda aparece em reforma e em trilho de talha manual. Para estrutura nova, o W ocupou o espaço por ter mais opções de altura e peso e por facilitar a ligação. A visão geral das famílias, incluindo os formados a frio, está em perfil de aço estrutural. Para o U laminado, a tabela está em tabela de perfil U laminado.
| Aço | Escoamento (MPa) | Ruptura (MPa) | Quando aparece |
|---|---|---|---|
| ASTM A572 Grau 50 | 345 | 450 | Fornecimento padrão dos perfis W no Brasil |
| ASTM A36 | 250 | 400 | Projetos antigos e alguns perfis leves, sob consulta |
| ASTM A588 (patinável) | 345 | 485 | Estrutura aparente em ambiente externo |
O aço que vale é o do projeto. Um cálculo feito com A572 Grau 50 não aceita troca por A36 sem revisão, porque o escoamento cai quase 30%. Peça o certificado da usina junto com a nota e confira a corrida gravada no perfil.
Quer ver perfis W trabalhando como viga, pilar e viga de mezanino em projetos completos? A Biblioteca tem mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais.
Ver a Biblioteca →Como a viga é escolhida, do levantamento de cargas à verificação de flecha, está em dimensionamento de viga de aço estrutural. Esse cálculo é do responsável técnico; a tabela daqui serve para ler a lista, orçar e conferir o material recebido.
O perfil W é vendido por quilo. Como referência para 2026, com variação forte por região, volume e momento do mercado de aço:
| Item | Faixa de referência 2026 |
|---|---|
| Perfil W em A572 Grau 50, barra inteira | R$ 10 a 14 por kg |
| Perfil cortado e furado no distribuidor | Preço do aço mais o serviço, por kg ou por peça |
| Perfil com jateamento e primer | Acréscimo por m² de superfície pintada |
Uma barra de 12 m de W 310 × 38,7 pesa cerca de 464 kg. Pedido pequeno paga frete e mínimo de faturamento, e perfil pouco comum pode ter prazo de usina. Compare propostas sempre pelo peso nominal, perfil a perfil.
A tabela resolve o peso; a escolha do perfil é outra conversa. Em galpão metálico, informe as medidas e o eGalpão faz o resto: pré-dimensionamento do pórtico, terças, contraventamento e sapatas, com a lista de materiais e o peso de cada peça para orçar.
Conhecer o eGalpão →É o perfil W com altura nominal de 310 mm e peso de 38,7 kg por metro. Pelo catálogo, ele tem 310 mm de altura, mesa de 165 mm, alma de 5,8 mm e mesa de 9,7 mm de espessura.
Multiplique o peso nominal pelo comprimento. Uma barra de 12 m de W 200 × 26,6 pesa cerca de 319 kg, e uma de W 310 × 38,7 pesa cerca de 464 kg.
O W tem mesas de faces paralelas e espessura constante, com muitas opções de altura e peso. O I padrão americano tem mesa estreita e inclinada, o que complica a ligação parafusada. Em estrutura nova, o W é o mais usado.
É o W de abas largas, com mesa de largura parecida com a altura. A seção fica com forma de H e rigidez parecida nos dois eixos, e por isso aparece muito em pilar.
O fornecimento padrão no Brasil é ASTM A572 Grau 50, com escoamento de 345 MPa. Há perfis em A36 e em aço patinável sob consulta. Use sempre o aço indicado no projeto.
