Viga de Aço Estrutural: Como Dimensionar (Tabelas e Cálculo)
magissolu
magissolu
Dimensionar viga de aço estrutural é uma daquelas atividades que parece complicada, mas tem um fluxo prático que resolve 90% dos casos em 5 passos. Este guia te mostra como sair do vão e da carga até o perfil exato a comprar, com tabelas de pré-dimensionamento prontas pra anteprojeto.
É qualquer perfil de aço submetido predominantemente à flexão, normalmente horizontal, recebendo carga vertical (peso da cobertura, do piso superior, de equipamento) e descarregando essa carga em pilares ou apoios. Em galpão metálico, viga de aço aparece em:
Na Biblioteca de Projetos do Aço: mais de 1.500 arquivos com vigas de mezanino, tesouras, vigas calha e vigas de rolamento já dimensionadas — perfis especificados, ligações detalhadas, lista de materiais completa.

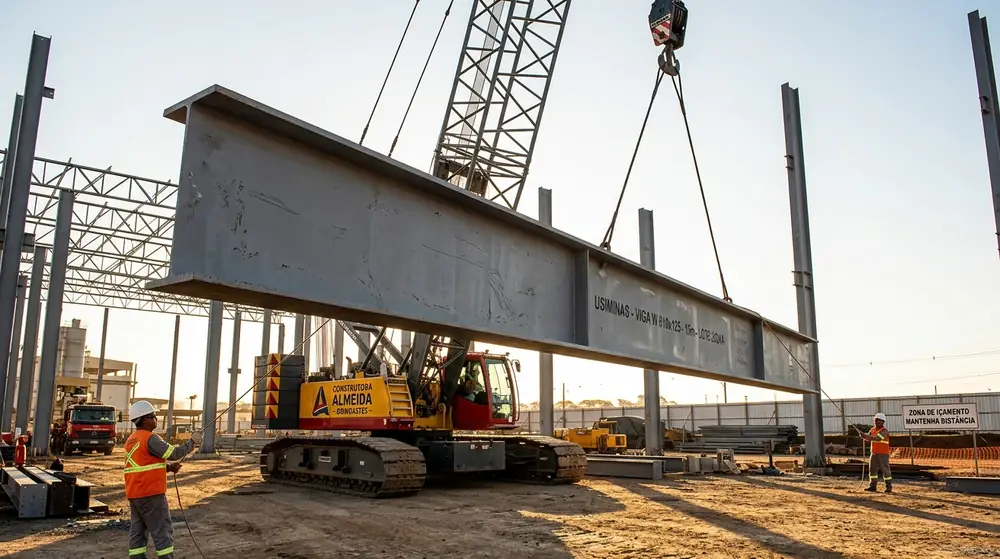

Perfil W (wide flange) é o padrão pra viga de aço de galpão. Produzido em siderúrgica por laminação a quente, vai de W 150×13 (15 cm de altura, 13 kg/m) até W 760×460. Vantagens: padrão de mercado, disponibilidade boa, ligações simples.
Use quando: vão até 18 m, carga normal, projeto convencional.

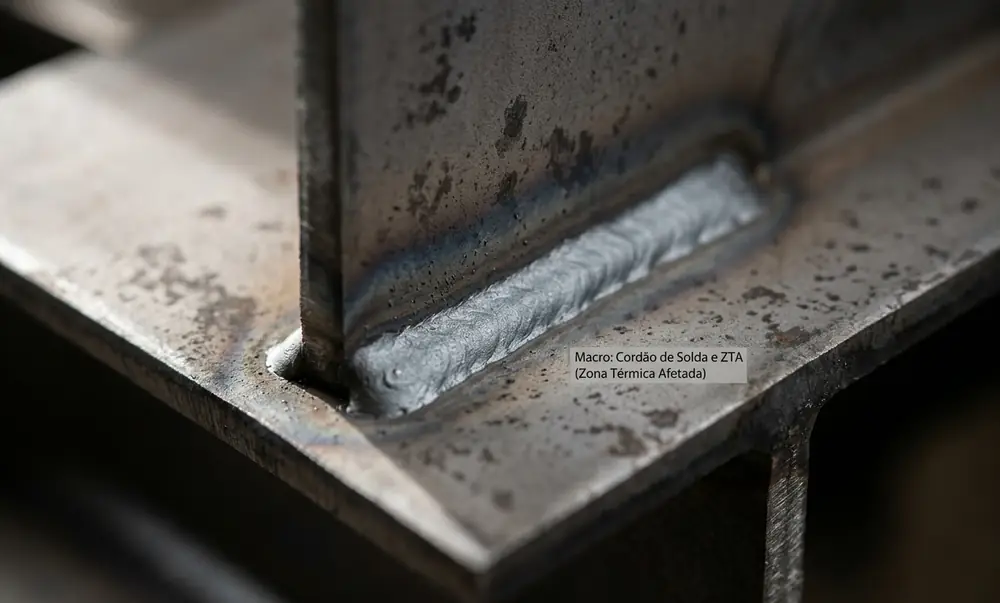

Viga soldada é fabricada juntando chapas: duas mesas (flanges) soldadas a uma alma vertical, formando o perfil “I” sob medida. Custa mais que laminada por kg, mas permite dimensões fora do catálogo de laminados.
Use quando:
É a distância entre os apoios da viga. Pra viga simples biapoiada, é o vão de cálculo. Pra viga contínua (passa por mais de 2 apoios), considere cada tramo.
Some todas as cargas que a viga recebe, em kN/m (carga linear):
Exemplo: viga de mezanino com 4 m de largura tributária, sobrecarga 5 kN/m² + 1 kN/m² de peso próprio do piso → carga linear = 6 × 4 = 24 kN/m.

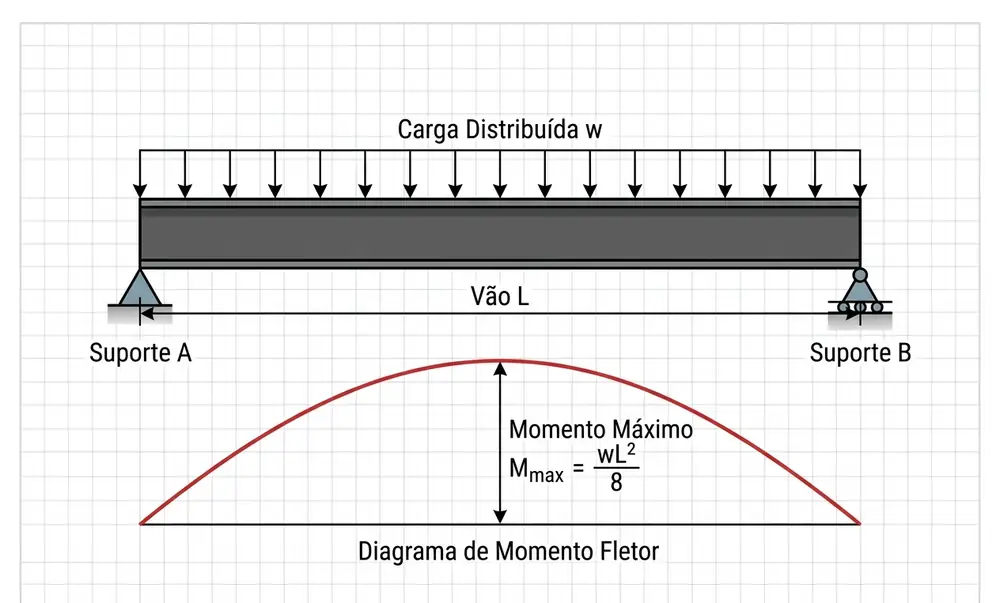

Pra viga biapoiada com carga uniforme:
M_max = (q × L²) / 8
Continuando o exemplo: q = 24 kN/m, L = 7 m → M_max = (24 × 49)/8 = 147 kN·m.

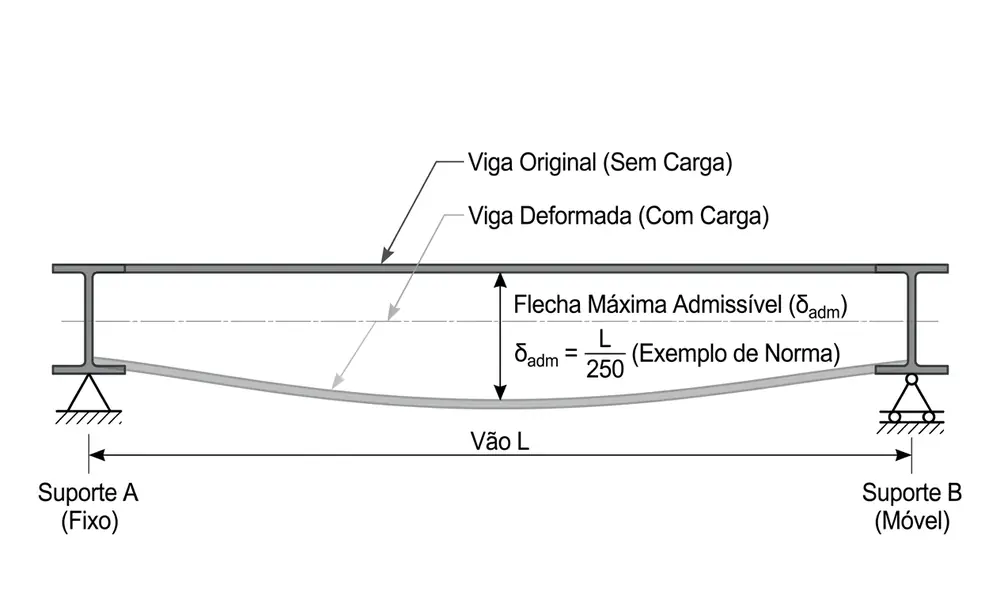

Flecha máxima permitida varia conforme aplicação:
Cisalhamento é crítico próximo dos apoios. Pra viga biapoiada com carga uniforme: V_max = q × L / 2. Esse esforço é absorvido principalmente pela alma da viga, e o cálculo verifica se a alma suporta sem flambar.
Insira vão, carga e tipo de aço (ASTM A36, A572, ou similar). O eGalpão escolhe o perfil W mais econômico que atende momento, flecha e cisalhamento. Mostra na hora a verificação completa.
Referência pra anteprojeto, viga biapoiada com carga uniforme de 20 kN/m (cobertura padrão) e flecha admissível L/250, aço ASTM A36:
| Vão (m) | Perfil sugerido (cobertura) | Perfil sugerido (mezanino) |
|---|---|---|
| 5,0 | W 200×22 | W 250×33 |
| 7,5 | W 250×33 | W 310×44 |
| 10,0 | W 310×44 | W 360×57 |
| 12,5 | W 360×57 | W 410×75 |
| 15,0 | W 410×60 | W 460×97 |
| 18,0 | W 460×97 | Viga soldada |
| 20,0 | W 530×101 | Viga soldada |
Tabela orientativa. O dimensionamento final exige cálculo específico com as cargas reais do projeto.

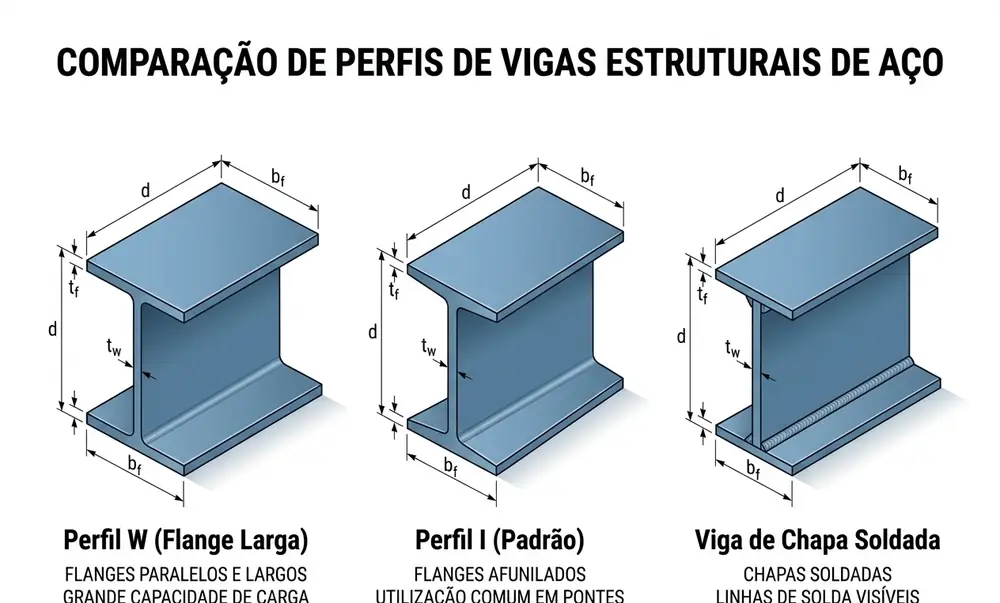

No Brasil, “perfil I” muitas vezes é nome popular pra qualquer perfil em forma de I. Tecnicamente, existem dois padrões diferentes:
Praticamente todo projeto novo usa perfil W. Se aparecer especificação “I 8” no projeto, é provavelmente uma referência antiga — atualizar pra W equivalente economiza dor de cabeça na execução.
Cenários onde a viga soldada é mais econômica que a laminada, apesar do custo maior por kg:
Baixe agora projetos com vigas dimensionadas, ligações soldadas e parafusadas detalhadas, lista de materiais e memorial de cálculo.
Viga W tem abas paralelas (wide flange), padrão moderno. Viga I padrão (S-shape) tem abas inclinadas (afuniladas), praticamente obsoleta em projeto novo. Use sempre W em projeto atual.
Em galpões rurais ou pequenos, sim. Em galpões industriais ou comerciais, não — viga metálica é o padrão por resistência, durabilidade, vão maior e segurança contra fogo.
Fenômeno de instabilidade onde a viga, sob flexão, gira lateralmente e perde capacidade portante. Acontece em vigas altas com pouco travamento lateral. Pra evitar, considere contraventamentos em pontos discretos do banzo comprimido.
Sim, com cuidado. Emenda em local de pouco momento (próximo a apoio), com chapas de talão e solda de penetração total, qualificada por inspeção. Em viga importante, prefira evitar emenda em obra.
A36 tem limite de escoamento 250 MPa. A572 Gr.50 tem 345 MPa (38% mais resistente). Pra galpão padrão, A36 resolve. Pra obra grande ou peso crítico, A572 reduz consumo de aço em 20 a 30%.
Em viga laminada W, até 18 m com flexibilidade. Em viga soldada, até 30 m. Em viga treliçada (em arco ou plana), até 60-80 m.
A NBR 8800 — Projeto de estruturas de aço e de estruturas mistas. Para perfis formados a frio, NBR 14762.
