A planta da rede de ar comprimido pede tubo de 2″ Schedule 40, o orçamento do fornecedor vem com “2 pol SCH 40, 60,3 × 3,91” e o almoxarife quer saber quanto pesa a barra para subir no caminhão. Três informações no mesmo pedido, e cada uma responde a uma pergunta diferente: qual a bitola, qual a parede e quanto aço vem junto.
Direto ao ponto: tubo de aço para condução é pedido pela bitola em polegada, que tem diâmetro externo fixo, e pelo Schedule, que define a espessura da parede. Schedule 40 é a parede padrão; Schedule 80 é a parede reforçada, com o mesmo diâmetro externo e furo menor. O peso por metro sai da geometria: (D − t) × t × 0,02466, com D e t em milímetros.
A tabela de Schedule 40 e 80 vem logo abaixo. Depois estão o diâmetro interno, o tubo com e sem costura, o tubo industrial vendido em milímetro, o peso da barra de 6 m, como pedir sem erro e o preço de referência por quilo.
Valores de diâmetro externo e parede da série ASME B36.10, usada nos tubos de aço carbono ASTM A53 e A106. O peso foi calculado pela fórmula e conferido com o peso de catálogo dessa série, com diferença menor que 1%.
| Bitola | DN | Diâmetro externo (mm) | Parede Sch 40 (mm) | Peso Sch 40 (kg/m) | Parede Sch 80 (mm) | Peso Sch 80 (kg/m) |
|---|---|---|---|---|---|---|
| 1/2″ | 15 | 21,3 | 2,77 | 1,27 | 3,73 | 1,62 |
| 3/4″ | 20 | 26,7 | 2,87 | 1,69 | 3,91 | 2,20 |
| 1″ | 25 | 33,4 | 3,38 | 2,50 | 4,55 | 3,24 |
| 1.1/4″ | 32 | 42,2 | 3,56 | 3,39 | 4,85 | 4,47 |
| 1.1/2″ | 40 | 48,3 | 3,68 | 4,05 | 5,08 | 5,41 |
| 2″ | 50 | 60,3 | 3,91 | 5,44 | 5,54 | 7,48 |
| 2.1/2″ | 65 | 73,0 | 5,16 | 8,63 | 7,01 | 11,41 |
| 3″ | 80 | 88,9 | 5,49 | 11,29 | 7,62 | 15,27 |
| 4″ | 100 | 114,3 | 6,02 | 16,07 | 8,56 | 22,32 |
| 5″ | 125 | 141,3 | 6,55 | 21,77 | 9,53 | 30,97 |
| 6″ | 150 | 168,3 | 7,11 | 28,26 | 10,97 | 42,56 |
As tabelas são referência de dimensão e peso e não indicam qual tubo usar em cada aplicação. A escolha depende da pressão, da temperatura, do fluido, da carga, do ambiente e da norma do serviço. Confirme com o projeto e com o catálogo do fabricante antes de comprar.
Exemplo de leitura: o tubo de 2″ tem 60,3 mm de diâmetro externo. No Schedule 40, a parede tem 3,91 mm e o tubo pesa 5,44 kg por metro. No Schedule 80, a parede sobe para 5,54 mm e o peso para 7,48 kg por metro, quase 40% a mais de aço no mesmo diâmetro externo.

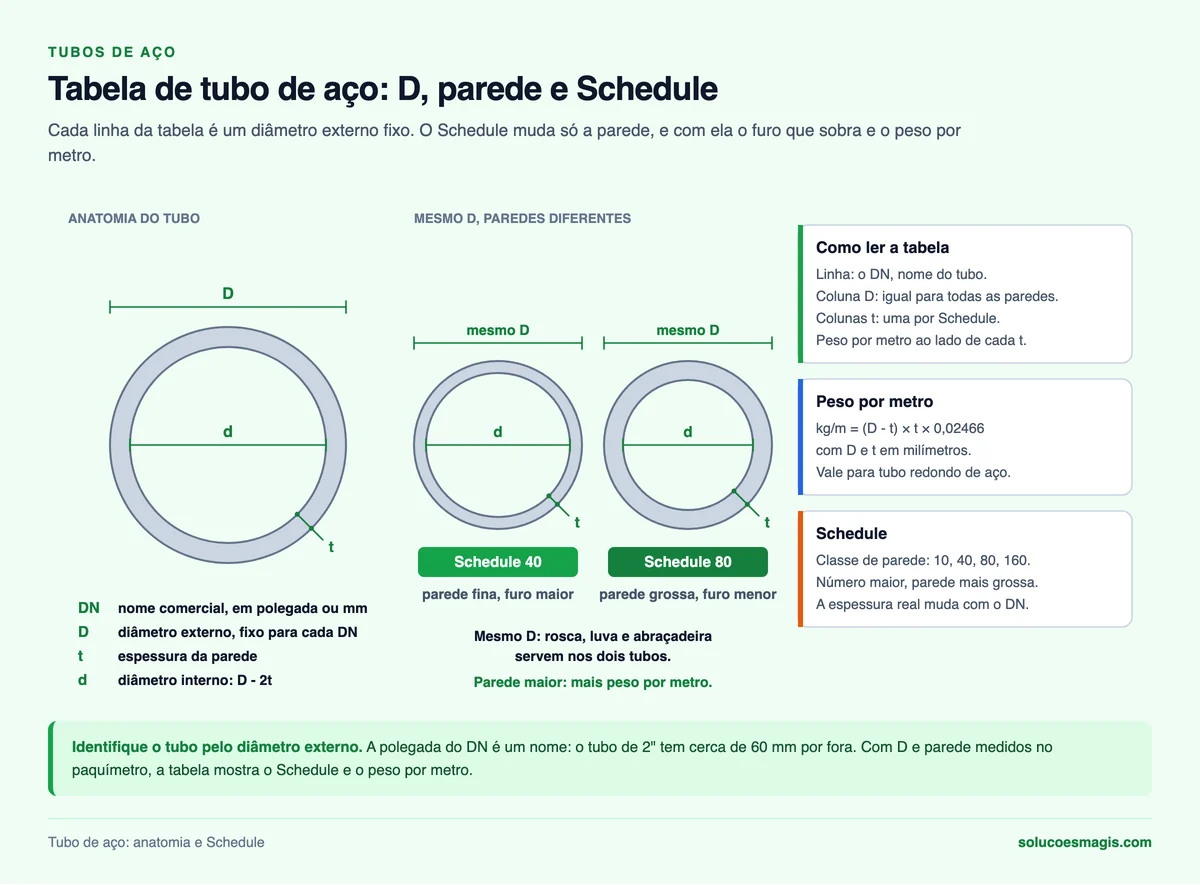

Schedule é o número que indica a série de espessura de parede. Em cada bitola, o Schedule 40 tem uma parede e o Schedule 80 tem outra, mais grossa. O diâmetro externo fica igual, para que o tubo use as mesmas conexões, flanges e abraçadeiras.
O mesmo número de Schedule dá paredes diferentes em cada bitola. Sch 40 em 1/2″ tem 2,77 mm; em 6″ tem 7,11 mm. Por isso o pedido precisa dos dois dados juntos, bitola e Schedule.
A polegada do tubo é um nome de série. O tubo de 1″ tem 33,4 mm por fora, e nenhuma medida dele dá 25,4 mm. O diâmetro externo é fixo por bitola; o interno diminui conforme a parede engrossa.
| Bitola | Diâmetro externo (mm) | Interno Sch 40 (mm) | Interno Sch 80 (mm) | Perda de área de passagem no Sch 80 |
|---|---|---|---|---|
| 1/2″ | 21,3 | 15,8 | 13,8 | 23% |
| 3/4″ | 26,7 | 21,0 | 18,9 | 19% |
| 1″ | 33,4 | 26,6 | 24,3 | 17% |
| 1.1/4″ | 42,2 | 35,1 | 32,5 | 14% |
| 1.1/2″ | 48,3 | 40,9 | 38,1 | 13% |
| 2″ | 60,3 | 52,5 | 49,2 | 12% |
| 2.1/2″ | 73,0 | 62,7 | 59,0 | 11% |
| 3″ | 88,9 | 77,9 | 73,7 | 11% |
| 4″ | 114,3 | 102,3 | 97,2 | 10% |
| 5″ | 141,3 | 128,2 | 122,2 | 9% |
| 6″ | 168,3 | 154,1 | 146,4 | 10% |
A última coluna mostra quanto da área interna se perde ao trocar Sch 40 por Sch 80 na mesma bitola. Nas bitolas pequenas, a perda fica perto de 20%, o que pesa na vazão de uma rede. A escolha da parede e do diâmetro em rede de fluido é cálculo de projeto hidráulico.
No Brasil convivem duas séries de tubo de condução. A série Schedule, do padrão americano, e a série da NBR 5580, com as classes leve, média e pesada. Os diâmetros externos são quase iguais na maioria das bitolas, com diferença de décimos de milímetro, e mudam mais em algumas, como a de 2.1/2″: 73,0 mm na série Schedule e 76,1 mm na NBR 5580.
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.
Ver a Biblioteca →| Tipo | Como é feito | Referências comuns | Onde aparece |
|---|---|---|---|
| Com costura | Fita de aço dobrada em cilindro e soldada por resistência elétrica (ERW) | ASTM A53 tipo E, NBR 5580, NBR 5590, tubo industrial | Água, ar, incêndio, estrutura tubular, serralheria |
| Sem costura | Tarugo maciço furado e laminado a quente, sem solda longitudinal | ASTM A106, ASTM A53 tipo S, API 5L | Vapor, alta temperatura, hidráulica de alta pressão, caldeira |
O tubo com costura atende a maior parte dos usos e custa menos por quilo. O sem costura entra quando o serviço exige, por pressão, temperatura ou norma do cliente. Para confirmar o que chegou, olhe por dentro: no tubo com costura dá para ver ou sentir o cordão longitudinal, às vezes rebaixado, e a marcação pintada no tubo traz a norma e o tipo.
Fora da tubulação de fluido, o tubo redondo de serralheria e estrutura leve é vendido pelo diâmetro externo e pela parede, em milímetros. É o tubo industrial com costura (NBR 6591) e, para uso estrutural, o tubo da NBR 8261. Os diâmetros seguem a polegada fracionária: 25,40 mm para 1″, 50,80 mm para 2″.
| Diâmetro externo | 1,20 mm | 1,50 mm | 2,00 mm | 2,65 mm | 3,00 mm |
|---|---|---|---|---|---|
| 19,05 mm (3/4″) | 0,53 | 0,65 | 0,84 | pouco usual | pouco usual |
| 25,40 mm (1″) | 0,72 | 0,88 | 1,15 | 1,49 | pouco usual |
| 31,75 mm (1.1/4″) | 0,90 | 1,12 | 1,47 | 1,90 | 2,13 |
| 38,10 mm (1.1/2″) | 1,09 | 1,35 | 1,78 | 2,32 | 2,60 |
| 50,80 mm (2″) | 1,47 | 1,82 | 2,41 | 3,15 | 3,54 |
| 63,50 mm (2.1/2″) | 1,84 | 2,29 | 3,03 | 3,98 | 4,48 |
| 76,20 mm (3″) | 2,22 | 2,76 | 3,66 | 4,81 | 5,42 |
| 101,60 mm (4″) | 2,97 | 3,70 | 4,91 | 6,47 | 7,29 |
Valores em kg/m, calculados pela mesma fórmula. Paredes grossas em diâmetro pequeno aparecem como pouco usuais porque raramente estão em estoque; confira a linha do fornecedor. Corrimão, guarda-corpo, estrutura de cobertura leve e mobiliário usam essa linha, como em corrimão.
A versão quadrada e retangular desse tubo é o metalon, com tabela própria em metalon. O tubo redondo trabalha melhor à torção e não tem canto vivo; o metalon facilita a solda de encaixe e a fixação de chapa. Pórtico e viga de galpão usam outra família, a dos perfis laminados e soldados, descrita em perfil de aço estrutural.
Tubo de condução costuma vir em barras de 6 m, e algumas bitolas grandes saem também em 12 m. Confirme o comprimento com o fornecedor, porque há tubo vendido em comprimento variável.
| Bitola | Barra 6 m Sch 40 | Barra 6 m Sch 80 |
|---|---|---|
| 1/2″ | 7,6 kg | 9,7 kg |
| 3/4″ | 10,1 kg | 13,2 kg |
| 1″ | 15,0 kg | 19,4 kg |
| 1.1/4″ | 20,4 kg | 26,8 kg |
| 1.1/2″ | 24,3 kg | 32,5 kg |
| 2″ | 32,6 kg | 44,9 kg |
| 2.1/2″ | 51,8 kg | 68,4 kg |
| 3″ | 67,8 kg | 91,6 kg |
| 4″ | 96,4 kg | 133,9 kg |
| 5″ | 130,6 kg | 185,8 kg |
| 6″ | 169,6 kg | 255,4 kg |
Uma barra de 2″ Sch 40 pesa cerca de 32,6 kg e sobe na mão de duas pessoas. Uma barra de 6″ Sch 80 passa de 250 kg e pede equipamento para descarregar.
Para solda de tubo em estrutura, os cuidados de preparo e de ponteamento estão em como soldar estrutura metálica.
Tubo é vendido por barra, mas o preço se forma no quilo. Referência de 2026, com variação forte por região, bitola, estoque e volume:
| Tipo | Faixa de referência 2026 |
|---|---|
| Tubo industrial redondo com costura, preto | R$ 9 a 14 por kg |
| Tubo de condução com costura, Schedule, preto | R$ 10 a 15 por kg |
| Tubo sem costura | Acima do com costura na mesma bitola, sob cotação |
| Tubo galvanizado | Preço do preto mais o zinco, veja a tabela do tubo galvanizado |
Tubo de condução e corrimão ficam fora do que o eGalpão calcula. Na estrutura do galpão metálico, informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas, com a lista de materiais e o peso de cada peça.
Conhecer o eGalpão →Depende da bitola. No tubo de 1/2″ a parede Sch 40 tem 2,77 mm; no de 1″, 3,38 mm; no de 2″, 3,91 mm; no de 4″, 6,02 mm; e no de 6″, 7,11 mm. O diâmetro externo é fixo para cada bitola.
Os dois têm o mesmo diâmetro externo. O Schedule 80 tem parede mais grossa, furo menor e mais peso por metro, e aguenta pressão maior. No tubo de 2″, a parede passa de 3,91 mm no Sch 40 para 5,54 mm no Sch 80.
Cerca de 5,44 kg por metro, o que dá perto de 32,6 kg na barra de 6 m. O mesmo tubo em Schedule 80 pesa cerca de 7,48 kg por metro.
Na série Schedule, 33,4 mm. Na NBR 5580, 33,7 mm. Nenhuma das medidas do tubo dá 25,4 mm, porque a polegada é um nome de série. O tubo industrial vendido em mm, esse sim, tem 25,40 mm por fora.
Use peso (kg/m) = (D − t) × t × 0,02466, com o diâmetro externo D e a parede t em milímetros. Para o tubo de 2″ Sch 40: (60,3 − 3,91) × 3,91 × 0,02466 = 5,44 kg/m.
