Treliça metálica é a forma mais barata de cobrir um galpão de vão grande. Em vez de uma viga maciça atravessando de pilar a pilar, você monta uma malha de barras — banzo superior, banzo inferior e diagonais — que trabalha por triângulos. Assim ela vence 20, 30, 40 metros de vão livre gastando uma fração do aço de uma viga de alma cheia.
A conta é direta: numa treliça o material fica concentrado onde o esforço é maior — nos banzos, longe do eixo — e o miolo vira vazio. Peso próprio despenca e o consumo de aço cai. Por isso quase todo galpão industrial, barracão rural ou centro de distribuição que você vê por aí usa treliça na cobertura.
A seguir: quando a treliça compensa, quando a viga de alma cheia ainda ganha, que perfis entram na malha, como apoiar e contraventar, e os cuidados de fabricação e içamento. Sem receita de bitola por vão — isso é cálculo — mas com o raciocínio que decide o projeto.
A vantagem da treliça é vencer vão grande com pouco peso. Numa viga de alma cheia, boa parte do aço fica no meio da altura fazendo pouco — só liga um banzo ao outro. A treliça tira esse material e deixa o essencial: barras tracionadas e comprimidas formando triângulos. Triângulo não deforma sem mudar o comprimento das barras, e é isso que dá rigidez com pouco aço.
Na prática isso vira dinheiro em três frentes:
Como a treliça é leve, ela entra direto na conta do preço do galpão por m²: menos quilo de aço por metro quadrado coberto. Antes de fechar a geometria da malha, vale ver os tipos de treliça metálica — Pratt, Howe, Warren, tesoura — porque cada arranjo de diagonais muda onde ficam a tração e a compressão.
Não é que treliça seja sempre melhor. A decisão depende de três coisas: vão, altura disponível e custo de fabricação. A treliça economiza aço, mas gasta mais mão de obra — são dezenas de cortes, ajustes e soldas de nó. A viga de alma cheia gasta mais aço, mas fabrica rápido e limpo.
| Critério | Treliça | Viga de alma cheia |
|---|---|---|
| Vão grande | Ganha com folga | Fica pesada e cara |
| Vão pequeno/médio | Mão de obra não compensa | Mais rápida e barata |
| Peso próprio | Baixo | Alto |
| Altura da estrutura | Precisa de altura livre | Perfil mais baixo |
| Fabricação | Muitas soldas e nós | Simples e rápida |
| Passagem de instalações | Livre pela malha | Precisa furar a alma |
Regra de bolso do galpão: vão pequeno e médio, viga de alma cheia costuma sair na frente — fabricação rápida vence a economia de aço. Vão grande, a treliça domina — o peso da viga maciça cresce rápido demais. Na faixa intermediária, quem decide é o custo local de mão de obra de solda contra o preço do aço. Onde solda é cara, a viga leva vantagem; onde o aço pesa mais no orçamento, a treliça compensa.
Um ponto que muita gente esquece: a treliça precisa de altura pra funcionar. A rigidez vem da distância entre os banzos. Se o pé-direito é apertado ou o cliente quer o forro baixo, às vezes não sobra altura pra malha eficiente — e aí a viga de alma cheia, mais baixa, resolve melhor.
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.
Ver a Biblioteca →A treliça de galpão sai basicamente de três famílias de perfil, e a escolha muda a fabricação inteira:
Não existe perfil “certo” fixo por tamanho de vão — isso é cálculo, e depende de carga, espaçamento das treliças e geometria da malha. O que muda com o perfil é o tipo de trabalho: cantoneira e U puxam pra ligação parafusada e soldada simples; tubular puxa pra corte preciso e solda cuidadosa. Quem for detalhar as barras e as ligações encontra os desenhos no projeto de treliça metálica.
Uma coisa é certa em qualquer perfil: o nó é o ponto crítico. É onde as barras se encontram e onde a solda ou o parafuso transferem o esforço. Nó mal feito estraga a treliça mais barata montada com o melhor aço.

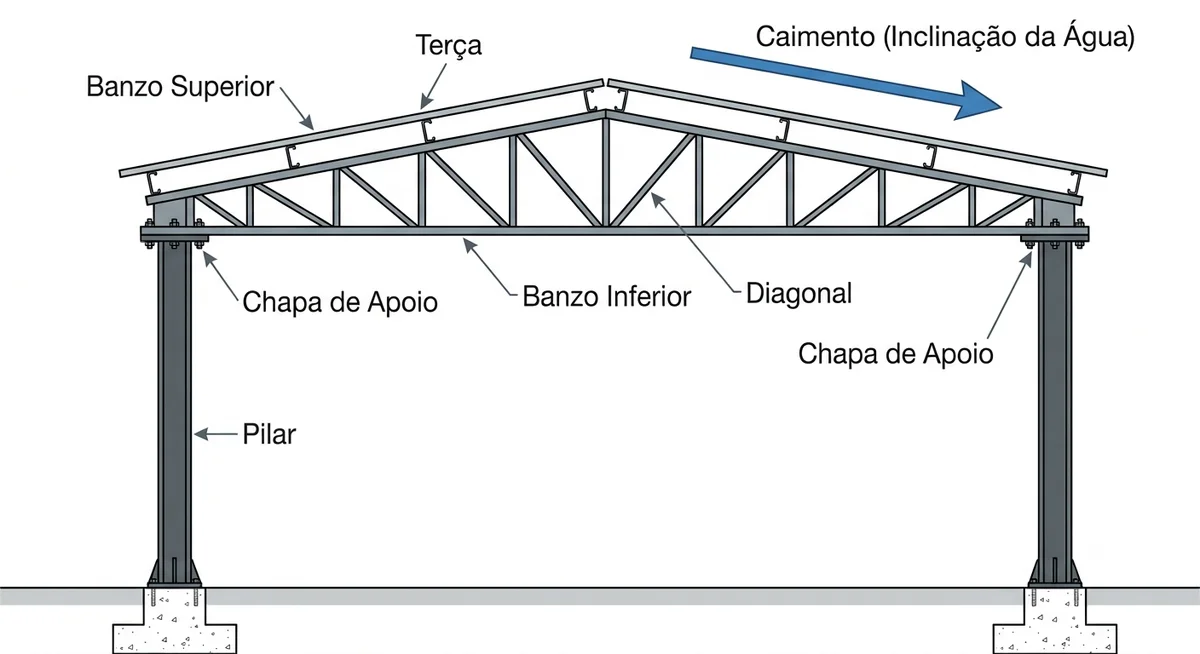

A treliça pousa sobre os pilares do galpão, geralmente numa chapa de apoio parafusada no topo do pilar. É aqui que a carga da cobertura desce pra estrutura e vai até a fundação do galpão. Detalhe importante: um apoio costuma ser fixo e o outro deve permitir pequena dilatação, senão a variação de temperatura empurra o pilar.
O caimento (a inclinação da água) já vem embutido na geometria da treliça — banzo superior inclinado nas duas águas, ou treliça de banzos paralelos com caimento dado pela altura dos apoios. A inclinação certa depende da telha, e a gente detalha isso mais abaixo.
O contraventamento é o que segura tudo no lugar. Uma treliça isolada é rígida no próprio plano, mas tomba de lado feito uma folha de papel em pé. Por isso o galpão precisa de:
Galpão que caiu com vento forte quase sempre tinha problema de contraventamento, não de treliça. A malha aguentava a carga vertical, mas faltava travamento pra segurar o esforço horizontal. Não é item opcional pra economizar.
A treliça se fabrica deitada no chão, num gabarito. Corta as barras no comprimento, posiciona banzos e diagonais no gabarito, ponteia, confere o esquadro e a contraflecha, e só então solda tudo. Fabricar sem gabarito é receita pra treliça torta que não fecha no vão.
Pontos que decidem a qualidade:

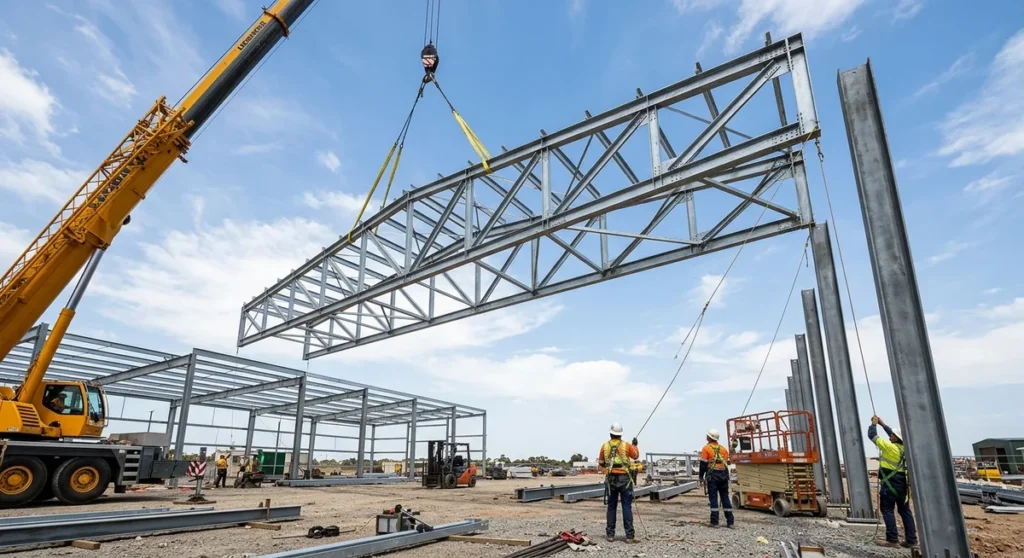

No içamento, o cuidado é não deformar a peça. A treliça é rígida no plano dela, mas mole pra fora do plano — pegou num ponto só, ela dobra de lado. Por isso:
A treliça não recebe a telha direto. Em cima do banzo superior vão as terças — perfis (quase sempre U ou Z) que correm no sentido do comprimento do galpão, apoiados de treliça em treliça. A telha parafusa na terça, a terça descarrega na treliça, a treliça leva pro pilar. Essa é a corrente de carga da cobertura, de cima pra baixo.
O espaçamento das terças acompanha o vão que a telha aguenta — telha mais grossa vence terça mais afastada, telha fina pede terça mais junta. E é a telha que manda no caimento:
Confirme sempre o caimento mínimo na ficha do fabricante antes de fechar a geometria. Caimento de menos e a água empoça, entra pela sobreposição e goteja lá dentro — problema clássico de telha “quase plana”. E o caimento já entra no desenho da malha: depois não dá pra mudar sem refazer a treliça.
Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.
Conhecer o eGalpão →A treliça começa a compensar em vão médio e domina no vão grande — vence com folga faixas de 15 a 30 metros e vai bem além de 40 metros em galpão industrial. Quanto maior o vão, maior a economia dela sobre a viga maciça. O limite não é o conceito, é o cálculo: quem define o vão viável é a carga, o espaçamento das treliças e a geometria da malha.
Vão pequeno e médio, a viga de alma cheia costuma sair mais barata porque fabrica rápido, com menos solda. Vão grande, a treliça ganha porque economiza muito aço e fica leve. Também pesa a altura disponível: treliça precisa de altura entre banzos pra render; se o pé-direito é apertado, a viga baixa resolve melhor.
Os mais comuns são cantoneira (L), tubular (seção fechada) e perfil U. Cantoneira é barata e fácil de soldar; tubular é mais rígida e limpa, boa em treliça aparente; U facilita parafusar e casar com a terça. Não existe perfil fixo por vão — a bitola sai do cálculo, com base na carga e na geometria da malha.
Depende da telha. Telha metálica trapezoidal aceita caimento baixo (cerca de 5% a 10%); fibrocimento pede algo em torno de 10% a 15%; cerâmica exige bem mais, na faixa de 30% a 40%. Confirme sempre o caimento mínimo na ficha do fabricante antes de fechar a geometria da treliça, porque depois não dá pra mudar sem refazer a peça.
