A fundação é a parte do galpão metálico que ninguém vê depois — e justamente por isso é onde mais aparece problema sério: pilar afundando, piso trincando, sapata virando porque alguém errou no dimensionamento ou no tipo de fundação. Este é o guia definitivo pra você acertar antes de cravar a primeira estaca.
Galpão metálico tem três diferenças que mudam tudo no projeto de fundação:
Acesse a Biblioteca de Projetos do Aço com mais de 1.500 arquivos: galpões, mezaninos, sapatas detalhadas, blocos de coroamento, chapas de base e ligações — editáveis em AutoCAD com lista de materiais.

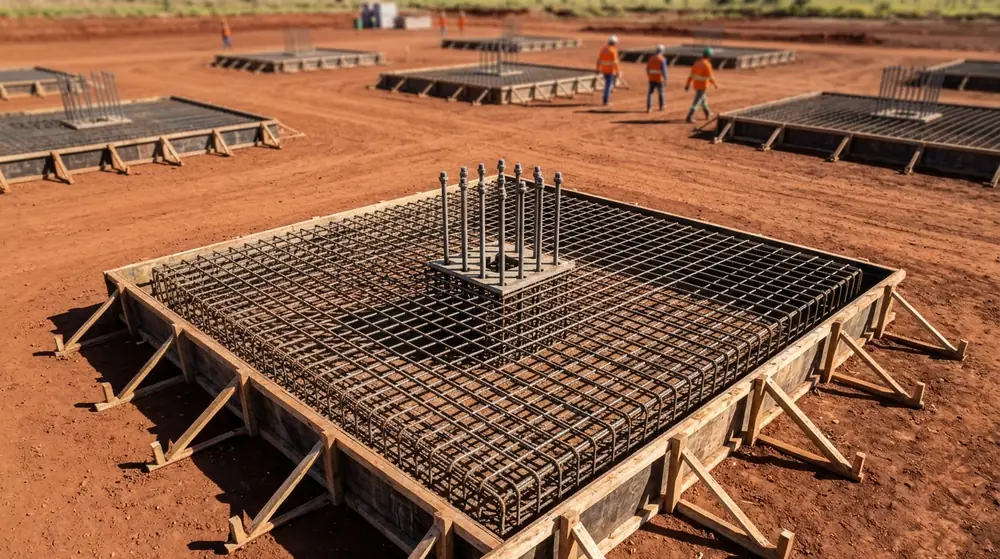

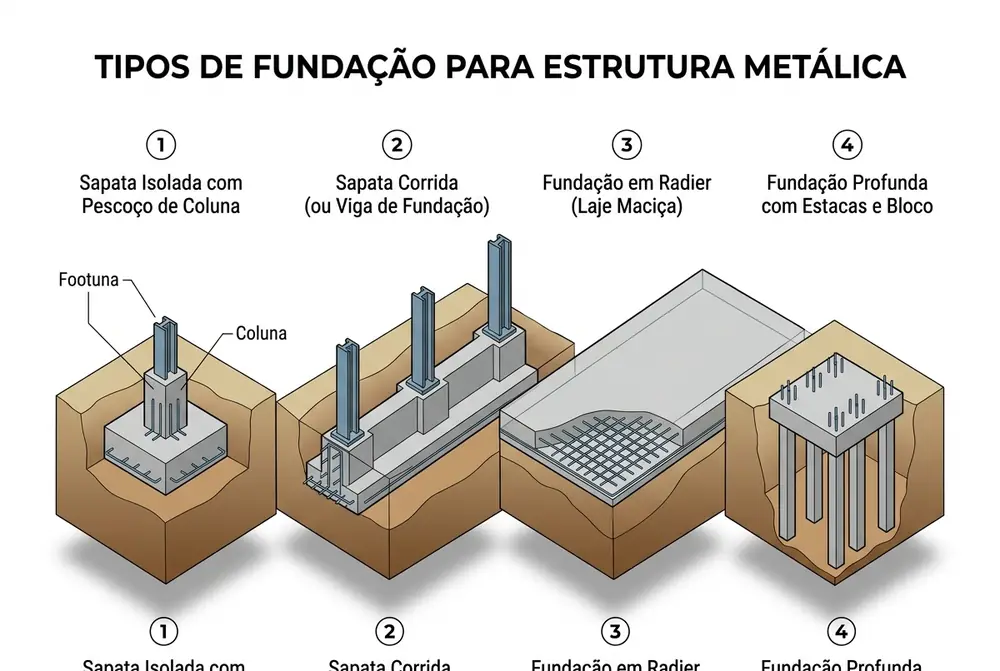

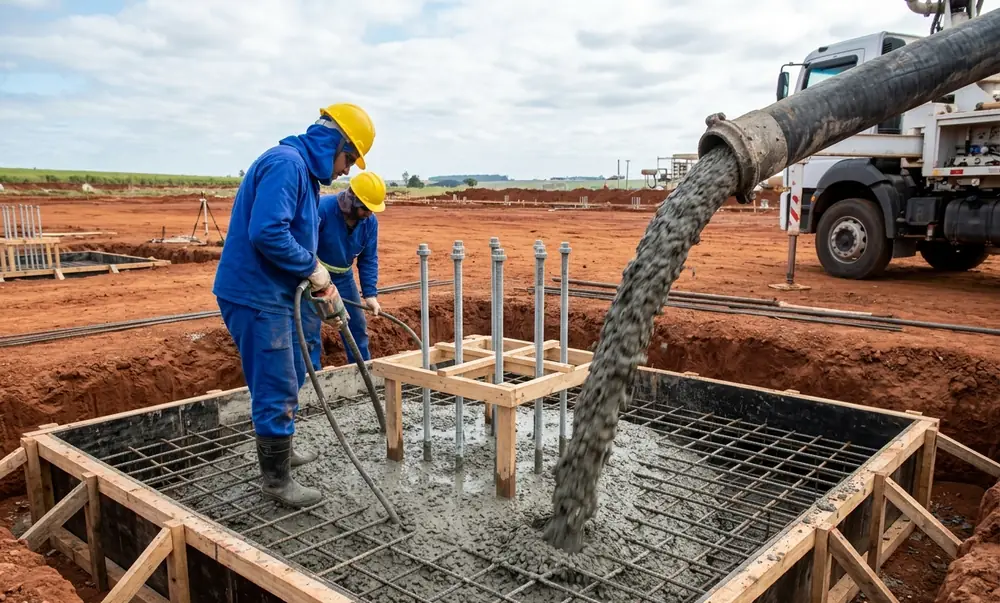

É a fundação padrão do galpão metálico. Cada pilar recebe sua própria sapata de concreto armado, dimensionada pra distribuir a carga no solo numa área maior que a base do pilar. Dimensões típicas variam de 1,20×1,20 m até 2,50×2,50 m, com altura de 40 a 80 cm.
Quando usar: solo de boa capacidade (SPT ≥ 8 nos primeiros 3 metros), cargas até 80 tf por pilar, profundidade do solo competente até 3 metros.
Faixa contínua de concreto armado sob uma fileira de pilares. Faz sentido quando os pilares estão próximos (menos de 4 metros) e as sapatas isoladas começariam a se sobrepor, ou quando há paredes de fechamento em alvenaria estrutural acompanhando a linha de pilares.
Laje contínua de concreto armado cobrindo toda a área do galpão. Mais comum em galpões pequenos (até 12×20 m) com cargas leves, ou em solos com baixa capacidade onde sapatas individuais ficariam enormes. Resolve fundação e piso ao mesmo tempo.
Quando o solo competente está abaixo de 4 metros, ou quando há aterro recente, lençol freático alto ou argila mole, a saída é estaca: hélice contínua, Strauss, escavada ou raiz, conforme o cenário. Sobre as estacas, executa-se um bloco de coroamento que recebe o pilar metálico.

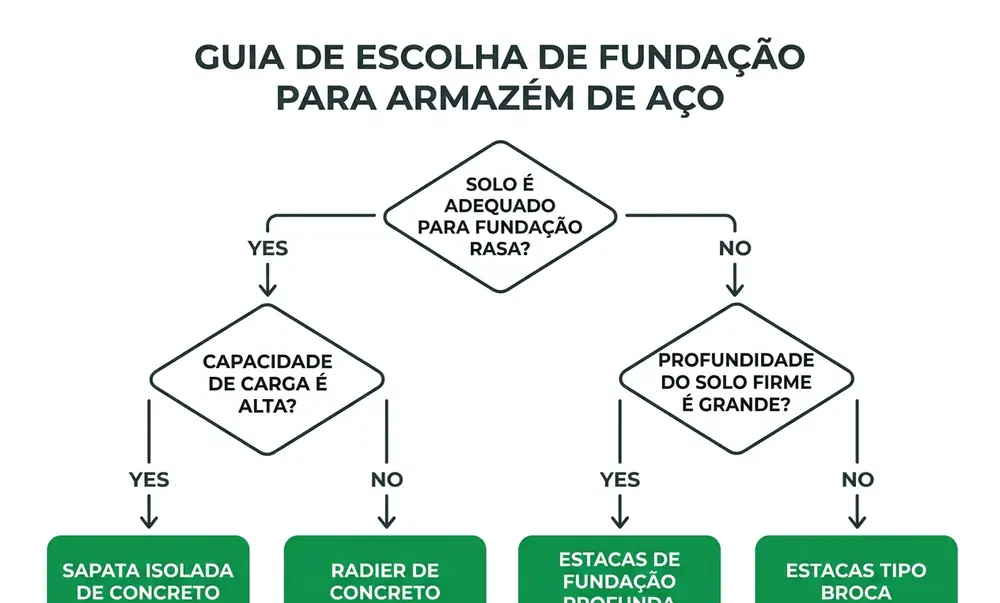

Sem sondagem, qualquer decisão de fundação é chute. Faça no mínimo 1 furo a cada 200 m² de área construída, com profundidade mínima de 6 metros ou até atingir solo competente (SPT ≥ 20). O relatório te dá o N-SPT por metro, o tipo de solo e a posição do nível d’água.
Cada pilar transfere pra fundação:
Pra um galpão padrão de 15×30 m, espere cargas verticais entre 8 e 25 tf por pilar de canto e 15 a 50 tf por pilar intermediário.
| Solo | Carga por pilar | Fundação recomendada |
|---|---|---|
| SPT ≥ 15, sem lençol | até 30 tf | Sapata isolada pequena |
| SPT ≥ 15, sem lençol | 30 a 80 tf | Sapata isolada grande |
| SPT 8 a 15 | até 50 tf | Sapata isolada reforçada ou radier |
| SPT 8 a 15 | 50 a 100 tf | Sapata corrida ou tubulão raso |
| SPT < 8 ou aterro | qualquer | Estaca profunda |
| Solo arenoso + lençol alto | qualquer | Estaca hélice contínua |
| Necessidade de estaca em rocha | qualquer | Estaca raiz |
Sapata: verifique tensão admissível do solo, dimensão em planta, altura mínima, armadura e ancoragem do chumbador. Estaca: verifique capacidade de carga (atrito + ponta), comprimento e armadura.

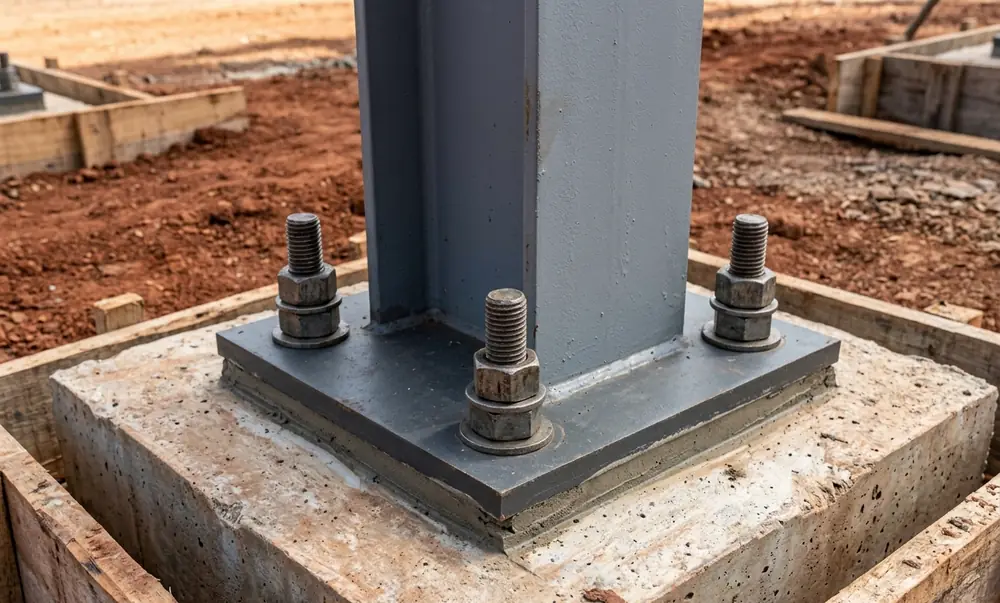

É aqui que pilar metálico e fundação de concreto se encontram. A chapa de base é uma chapa de aço soldada na extremidade inferior do pilar, dimensionada pra distribuir a carga concentrada do pilar numa área maior do concreto da sapata. Os chumbadores são barras de aço CA-50 ou aço ASTM A36 que ancoram a chapa no concreto, resistindo à tração que aparece quando o vento gera momento na base.
Pontos críticos:
O eGalpão tem módulo dedicado de Sapatas: você informa a tensão admissível do solo e ele dimensiona automaticamente cada sapata em função das cargas reais que chegam de cada pilar do projeto.
A área da sapata é definida pela tensão admissível do solo:
Área = (Carga total + Peso próprio sapata) / Tensão admissível do solo
Exemplo: pilar com 50 tf, solo com tensão admissível de 200 kN/m² (≈ 20 tf/m²). Área = 50 / 20 = 2,5 m². Sapata quadrada de 1,60×1,60 m resolve.
A altura útil (d) define se a sapata trabalha como rígida ou flexível. Pra sapata rígida (mais comum em galpão metálico):
d ≥ (B - b₀) / 3, onde B é o lado da sapata e b₀ é o lado do pilar.
Pra uma sapata de 1,60×1,60 m com pilar de 25 cm, a altura útil mínima é (160 – 25)/3 = 45 cm. Some o cobrimento (5 cm) e a metade do diâmetro da armadura, a altura total fica em torno de 55 cm.
Armadura inferior em malha bidirecional, calculada pelos momentos fletores nas seções de referência (face do pilar). Armadura superior aparece se houver tração devida a momento aplicado (ações horizontais relevantes). Cobrimento mínimo de 5 cm pra sapata em contato direto com o solo.
O custo da fundação varia de 8% a 25% do orçamento total do galpão, dependendo principalmente do solo. Valores médios do mercado brasileiro em 2026:
| Tipo | R$/m² de galpão | % sobre obra |
|---|---|---|
| Sapata isolada (solo bom) | R$ 40 – 75 | 8 – 12% |
| Sapata corrida | R$ 60 – 95 | 10 – 14% |
| Radier | R$ 80 – 130 | 14 – 18% |
| Estaca hélice contínua | R$ 100 – 180 | 16 – 22% |
| Estaca raiz | R$ 180 – 320 | 20 – 28% |
Pra sapata isolada padrão, o custo se divide aproximadamente em:
Baixe agora projetos com detalhamento completo de fundação — sapata, chumbador, chapa de base — todos editáveis em AutoCAD.
A profundidade mínima é o nível do solo natural sem influência de águas pluviais ou raízes, geralmente entre 80 cm e 1,20 m abaixo da superfície terraplenada. Em qualquer caso, abaixo da camada de solo orgânico ou aterro.
Sim, em galpões pequenos com cargas leves (até 12×20 m). O radier funciona como piso e fundação ao mesmo tempo. Pra galpões maiores ou com cargas pesadas, geralmente é mais econômico separar fundação (sapatas) do piso industrial.
Pra galpões, o mínimo é 1 furo a cada 200 m² de área construída, ou pelo menos 2 furos para áreas menores. Em terrenos heterogêneos ou com aterro, faça mais furos.
É a pressão máxima que o solo suporta sem romper ou recalcar acima do limite admissível. Determinada a partir do SPT e do tipo de solo, varia de 100 kN/m² (solos moles) a 600 kN/m² (solos muito compactos ou rochosos).
Não. Sapata é concreto armado, projetado pra resistir aos esforços de flexão e cisalhamento gerados pela carga do pilar sobre o solo. Pedra britada serve como regularização (lastro) abaixo da sapata, não como elemento estrutural.
Pra sapatas, 7 dias após a concretagem já dá pra montar a estrutura (resistência suficiente pra suportar a carga de montagem). Pra liberar a carga total de projeto, aguarde 28 dias. Pra estacas, mesma regra.
A norma brasileira aplicável é a NBR 6122 — Projeto e execução de fundações. Pra concreto armado, vale também a NBR 6118. Pra sondagem, a NBR 6484.
