Estaca Hélice Contínua: Guia Completo de Execução e Custo
magissolu
magissolu
Você fechou o projeto do galpão, tem o relatório SPT na mesa e o construtor pergunta: vai de hélice contínua, Strauss ou escavada? Essa decisão muda o cronograma, o custo e o risco da obra inteira. Este guia resolve isso de uma vez.
Aqui você vai ver como funciona a estaca hélice contínua, quando ela é a escolha certa, como dimensionar pela capacidade de carga, quanto custa o metro em 2026 e quais erros executivos transformam uma estaca aparentemente perfeita num problema estrutural escondido sob o piso.
Acesse a Biblioteca de Projetos do Aço com mais de 1.500 arquivos de galpões, sapatas, blocos de coroamento e detalhes de fundação prontos — editáveis em AutoCAD com lista de materiais completa.

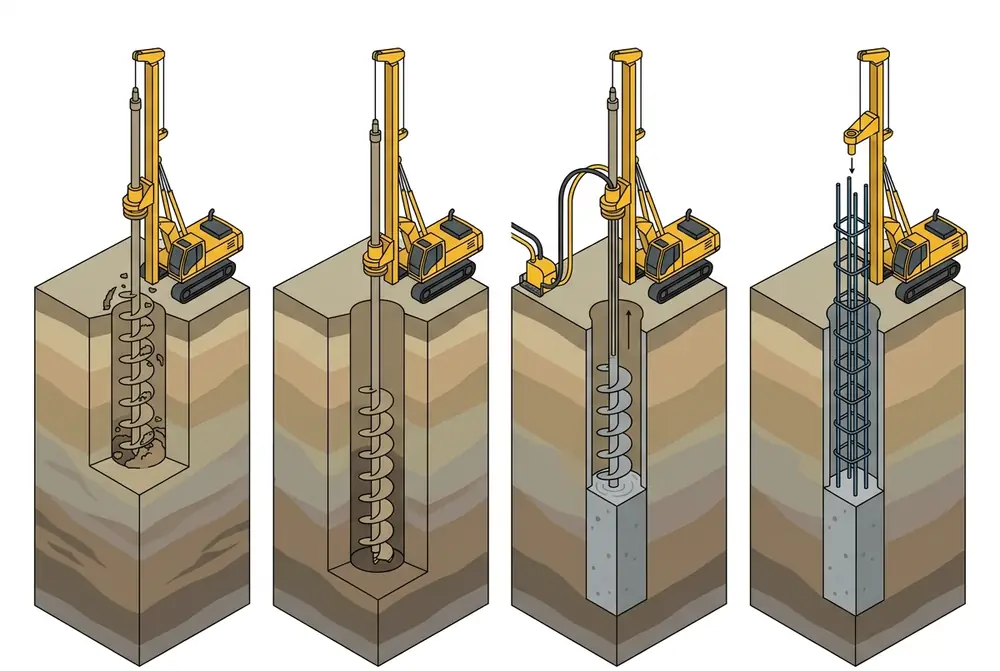

A estaca hélice contínua é uma fundação profunda executada por uma perfuratriz que rotaciona um trado helicoidal contínuo até a profundidade de projeto. Quando o trado chega na cota, o concreto é bombeado pelo interior do próprio trado enquanto ele sobe, preenchendo o furo de baixo para cima. Só depois disso a armadura é introduzida no concreto fresco.
O que torna essa estaca diferente das outras é justamente essa simultaneidade entre extração do solo e concretagem. Não existe momento em que o furo fica aberto — o trado segura o solo enquanto está descendo, e o concreto segura o solo enquanto o trado está subindo. Resultado: pode executar até em solos arenosos com lençol freático sem precisar de lama bentonítica.
A hélice contínua brilha em três cenários:
Hélice contínua não é solução universal. Em três situações é melhor partir pra outro tipo:

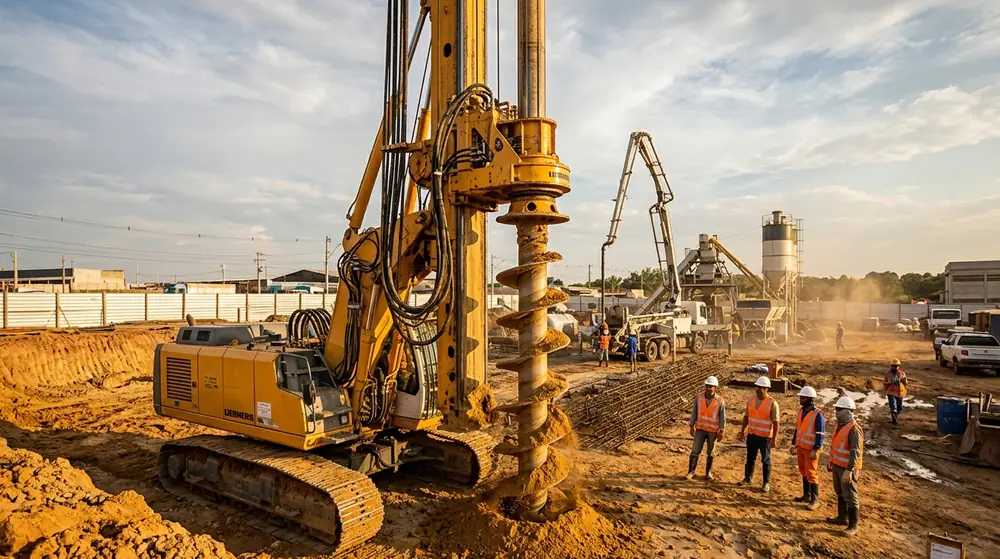

O equipamento padrão é uma perfuratriz montada em esteiras com torre vertical de 18 a 30 metros. O trado helicoidal contínuo tem comprimento de hélice igual à profundidade máxima da estaca — não é segmentado. Diâmetros usuais vão de 30 a 80 cm.

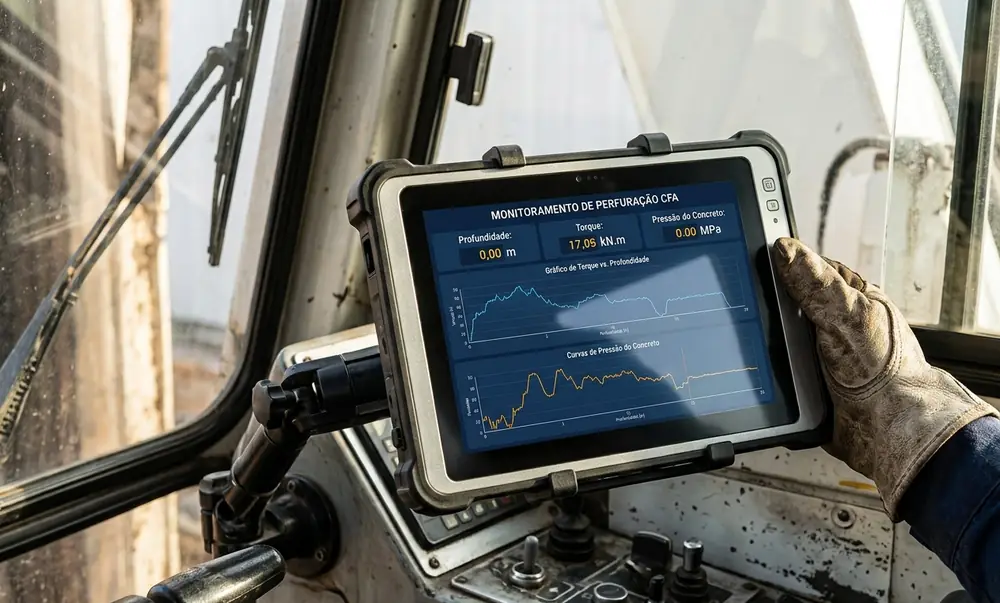

Acoplado à torre está o sistema de monitoração eletrônica em tempo real, registrando profundidade, velocidade de avanço, rotação do trado, pressão do concreto e volume bombeado. Esse registro é o seu boletim de execução — sem ele, não tem como provar que a estaca foi feita certa.
O concreto é bombeado pelo interior oco do trado enquanto ele sobe. A pressão do concreto tem que ser sempre maior que a pressão de solo e água ao redor — caso contrário, o furo desmorona ou entra água, comprometendo a estaca.
O concreto é específico: traço bombeável com slump 22 ± 2 cm, fck mínimo 25 MPa, agregado máximo 19 mm e aditivo plastificante. Não dá pra usar concreto comum de obra civil — entope a bomba.

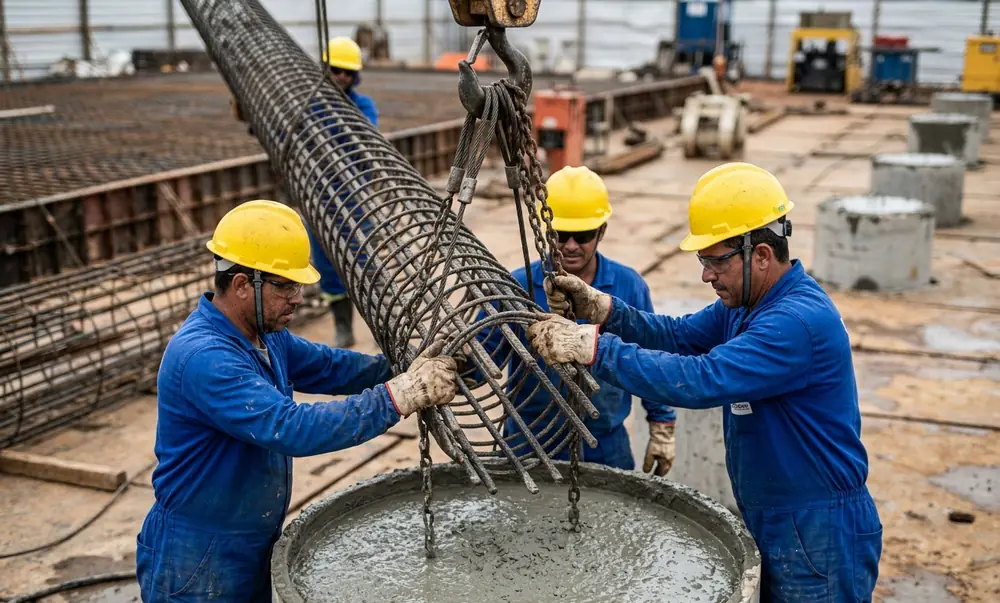

Aqui mora o maior risco da hélice contínua: a armadura entra depois do concreto. A gaiola de aço (com espaçadores plásticos) é descida no concreto fresco usando o peso próprio, eventualmente auxiliada por vibração ou pelo guincho da perfuratriz.
O comprimento da armadura é projetado para resistir aos esforços de tração e cisalhamento dos primeiros metros. Estacas só comprimidas podem ter armadura parcial (3 a 5 m no topo). Estacas tracionadas ou submetidas a momentos exigem armadura ao longo de todo o comprimento.
A capacidade de carga da estaca vem de duas parcelas: atrito lateral ao longo do fuste e resistência de ponta. Para estacas hélice contínua, a parcela do fuste geralmente domina, principalmente em argilas e siltes.
A tabela abaixo dá uma referência rápida de capacidade admissível em solo médio (SPT entre 8 e 20), 12 metros de profundidade. Esses valores são orientativos para anteprojeto — o cálculo final exige o relatório SPT específico da sua obra.
| Diâmetro (cm) | Profundidade típica | Carga admissível (tf) | Uso típico |
|---|---|---|---|
| 30 | 8 a 12 m | 20 a 35 | Galpão leve, residência |
| 40 | 10 a 16 m | 40 a 70 | Galpão padrão, mezanino |
| 50 | 12 a 20 m | 70 a 110 | Industrial médio |
| 60 | 15 a 24 m | 110 a 160 | Industrial pesado, ponte rolante |
| 70 | 18 a 28 m | 160 a 230 | Edifício comercial |
| 80 | 20 a 32 m | 230 a 320 | Edifício alto, ponte |
O eGalpão calcula automaticamente a carga que chega em cada pilar e dimensiona a fundação compatível — sapatas isoladas ou bloco sobre estacas. Veja a estrutura completa em 3D antes de fechar com a empresa de fundações.
O preço é cobrado por metro linear executado, variando principalmente pelo diâmetro. Os valores abaixo refletem o mercado brasileiro em 2026 (média entre capitais do Sudeste/Sul), já incluindo concreto fck 25 MPa bombeável e armadura padrão:
| Diâmetro (cm) | R$/metro | Concreto/metro | Aço/metro |
|---|---|---|---|
| 30 | R$ 180 – 240 | 0,07 m³ | ~12 kg |
| 40 | R$ 260 – 340 | 0,13 m³ | ~18 kg |
| 50 | R$ 360 – 470 | 0,20 m³ | ~25 kg |
| 60 | R$ 490 – 640 | 0,28 m³ | ~35 kg |
| 70 | R$ 670 – 870 | 0,38 m³ | ~48 kg |
| 80 | R$ 880 – 1.150 | 0,50 m³ | ~62 kg |

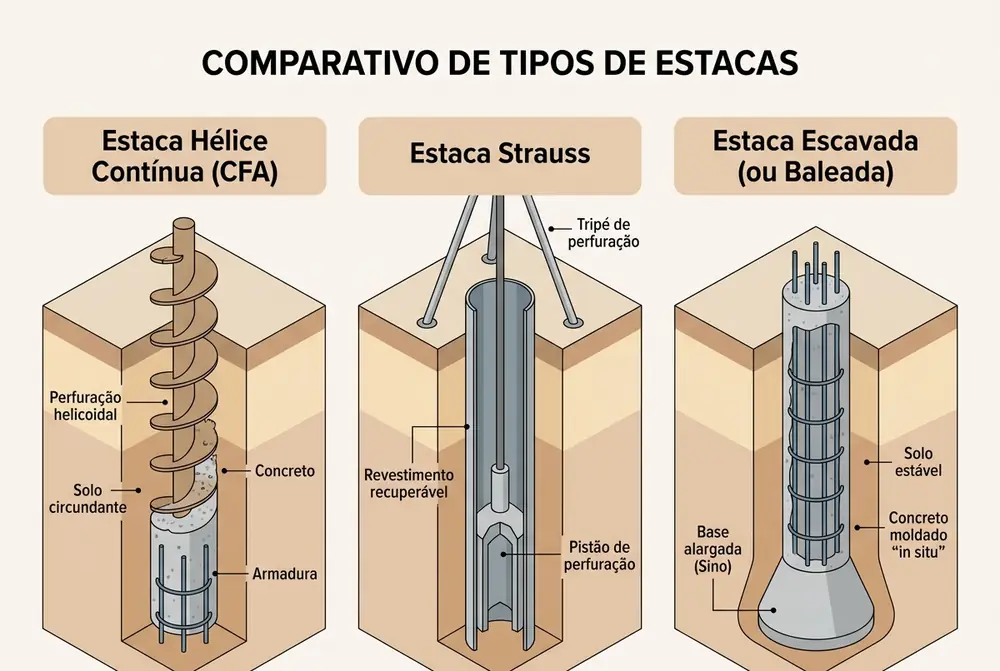

Strauss é mais barata por metro em diâmetros pequenos (25 a 32 cm), mas tem produtividade muito menor — uma equipe faz 4 a 8 estacas Strauss por dia contra 25 a 40 hélices contínuas. Em obras com 30+ estacas, hélice contínua quase sempre ganha no prazo e no custo total da obra.
Estaca escavada chega em diâmetros maiores (até 120 cm) e profundidades maiores que a hélice contínua. Mas precisa de lama bentonítica em solo arenoso ou abaixo do lençol — o que dobra o custo logístico. Hélice contínua resolve sem lama em quase tudo até 80 cm e 30 m.
Estaca raiz é especialista: passa em rocha, faz reforço de fundação existente, executa em locais com pé direito limitado. É 3 a 5 vezes mais cara que hélice contínua por metro. Só usar quando hélice contínua realmente não cabe na situação.
O sistema de monitoração da perfuratriz registra automaticamente:
Em obras com mais de 50 estacas, é recomendado fazer pelo menos uma prova de carga estática ou três provas de carga dinâmica (PDA) para confirmar o desempenho real das estacas.
Combine o melhor dos dois mundos: baixe projetos de galpão da Biblioteca e use o eGalpão pra ajustar o dimensionamento ao seu solo e cargas.
Equipamentos comerciais no Brasil atingem entre 22 e 32 metros de profundidade. Acima disso, geralmente é mais econômico partir pra estaca escavada com lama bentonítica ou tubulão.
Uma equipe bem treinada com a perfuratriz adequada executa entre 25 e 40 estacas de 50 cm de diâmetro por dia, considerando 12 metros de profundidade média. A perfuração leva de 8 a 15 minutos por estaca.
Não. É justamente essa a vantagem: o trado mantém o solo no lugar durante a perfuração, e o concreto bombeado mantém durante a extração. Por isso ela substitui em muitos casos a estaca Strauss e a escavada com lama.
Após 7 dias da concretagem, o concreto já tem resistência suficiente para receber o bloco de coroamento. Para liberar carga total do projeto, o ideal é aguardar 28 dias.
Não. O trado helicoidal não atravessa rocha ou matacão. Se a sondagem indicar essa condição em alguma camada, é melhor especificar estaca raiz ou avaliar mudança do tipo de fundação. Veja nosso guia sobre como escolher a fundação para estrutura metálica.
Sim, desde que a armadura percorra todo o comprimento da estaca e seja ancorada adequadamente no bloco. O cuidado extra é introduzir a gaiola completa antes do concreto endurecer.
A norma brasileira aplicável é a NBR 6122 — Projeto e execução de fundações, que trata dos requisitos gerais para todos os tipos de fundação profunda, incluindo critérios para hélice contínua.
