A viga baldrame é a peça de concreto que fica entre a fundação e a alvenaria, enterrada, invisível depois de pronta, e responsável por dois problemas clássicos quando malfeita: trinca na parede e umidade subindo pelo rodapé. O agravante é que os dois só aparecem meses depois, quando o conserto já é caro.
Resumindo: viga baldrame é a viga de fundação que recebe a carga das paredes e a transfere para as sapatas, blocos ou estacas. Ela também amarra a fundação, distribuindo recalques, e serve de base impermeabilizada para a alvenaria. Não confundir com cinta de amarração, que fica acima do nível do piso e tem outra função.
Aqui estão as dimensões usuais, a ferragem típica, a impermeabilização correta, o passo a passo de execução, o custo por metro em 2026 e a lista dos erros que geram trinca e umidade.
É a viga de concreto armado da fundação, executada no nível do solo ou pouco abaixo dele, que recebe as paredes e leva a carga até os elementos de apoio. Em obras pequenas ela apoia diretamente sobre o solo regularizado; em obras maiores, apoia sobre sapatas, blocos ou estacas.
São três funções acumuladas na mesma peça:
Os três nomes aparecem misturados em obra, e são peças diferentes com posições diferentes.
| Elemento | Onde fica | Função principal |
|---|---|---|
| Viga baldrame | Abaixo ou no nível do piso, sob a alvenaria | Recebe a parede e leva a carga à fundação; amarra o conjunto |
| Cinta de amarração | No meio da parede, geralmente no nível de peitoril de janela | Amarra a alvenaria e distribui esforços; reduz fissura em vãos |
| Viga de respaldo | No topo da alvenaria, sob a laje ou o telhado | Recebe a estrutura de cobertura e trava o topo das paredes |
Só a viga baldrame é elemento de fundação. As outras duas são de amarração da alvenaria, importantes, mas com outro papel na obra.
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.
Ver a Biblioteca →A seção sai do cálculo: vão entre apoios, carga da parede e altura útil disponível. As faixas abaixo são as que aparecem em obra corrente, úteis para estimativa de material antes do projeto executivo.
| Situação | Seção usual (largura x altura) | Observação |
|---|---|---|
| Muro e alvenaria leve | 12 x 25 cm a 15 x 30 cm | Vãos curtos entre apoios |
| Casa térrea | 15 x 30 cm a 15 x 40 cm | Largura acompanha a espessura da parede |
| Casa de dois pavimentos | 20 x 40 cm a 20 x 50 cm | Carga acumulada exige mais altura |
| Galpão com alvenaria de fechamento | 20 x 40 cm ou mais | A carga principal vai pelos pilares metálicos |
Um princípio útil: altura resolve mais que largura. A rigidez à flexão cresce com o cubo da altura da seção, então aumentar de 30 para 40 cm de altura vale muito mais que alargar de 15 para 20 cm, e gasta menos concreto para o mesmo ganho.

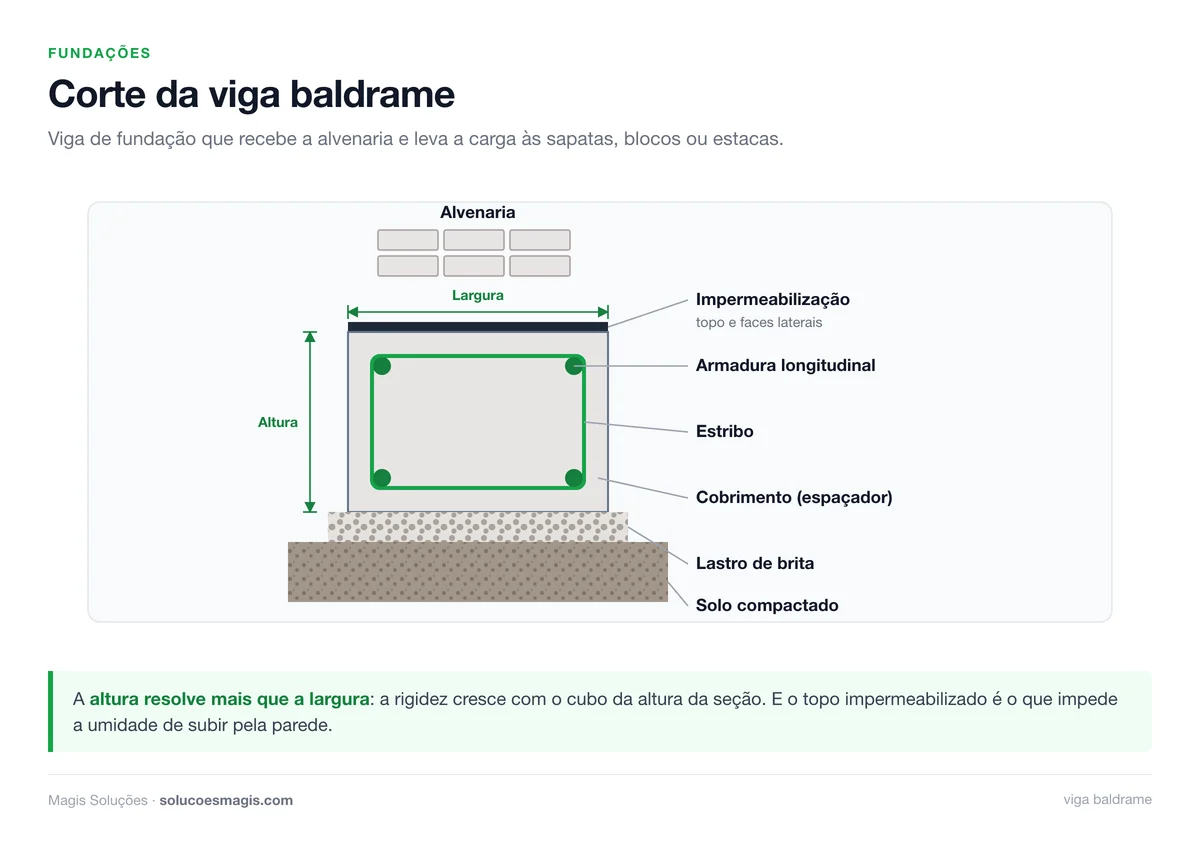

A armadura típica de obra corrente combina barras longitudinais e estribos:
O concreto costuma ser especificado a partir de 25 MPa, com a classe definida pela agressividade do ambiente conforme a NBR 6118, os critérios estão em fck do concreto. Em contato permanente com solo úmido, é um item que não comporta economia.
Umidade ascendente é o problema número um associado ao baldrame. A água do solo sobe por capilaridade através do concreto, entra na alvenaria e aparece como mancha, bolha de pintura e reboco esfarelando na base da parede, sempre alguns meses depois da obra entregue.
As soluções usuais são argamassa polimérica ou manta asfáltica aplicada nas faces laterais e no topo da viga, criando a barreira antes da primeira fiada. Em terreno com lençol alto ou solo permanentemente úmido, vale reforçar com aditivo impermeabilizante no próprio concreto. É um custo baixo para um defeito de correção cara.
O custo se mede por metro linear e depende da seção, da armadura e do acesso. Com concreto usinado na faixa de R$ 480 a R$ 530 por m³ em 2026, a viga executada gira entre R$ 110 e R$ 260 por metro linear, incluindo fôrma, aço, concreto e mão de obra.
| Seção | Concreto (m³/m) | Faixa de custo executado (R$/m) |
|---|---|---|
| 12 x 25 cm | 0,030 | 110 a 160 |
| 15 x 30 cm | 0,045 | 140 a 200 |
| 15 x 40 cm | 0,060 | 165 a 235 |
| 20 x 40 cm | 0,080 | 195 a 275 |
| 20 x 50 cm | 0,100 | 225 a 320 |
Faixas de referência para orçamento inicial, e variam por região, volume e acesso. A base de preço dos insumos está em concreto usinado, e a visão geral de custo de obra em preço de galpão metálico por m².
Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.
Conhecer o eGalpão →A viga baldrame é elemento de fundação: fica abaixo ou no nível do piso, recebe a alvenaria e leva a carga às sapatas ou estacas. A cinta de amarração fica no meio da parede, normalmente na altura do peitoril das janelas, e serve para amarrar a alvenaria e reduzir fissuras, sem função de fundação.
Em casa térrea, seções de 15 x 30 cm a 15 x 40 cm cobrem a maioria dos casos; em dois pavimentos, 20 x 40 cm a 20 x 50 cm. A largura acompanha a espessura da parede e a altura sai do vão entre apoios e da carga, e é a altura que mais aumenta a rigidez.
Sim, e é o passo mais pulado da obra. Sem barreira nas faces laterais e no topo, a água do solo sobe por capilaridade e aparece como mancha, bolha de pintura e reboco esfarelado na base das paredes, meses depois da entrega.
A configuração corrente é 4 barras longitudinais (duas em cima, duas embaixo), com bitolas de 8,0 a 12,5 mm conforme o vão, e estribos de 5,0 mm a cada 15 a 20 cm, adensados junto aos apoios. A definição exata é do projeto estrutural, não de receita pronta.
Em obras leves e solo de boa capacidade, sim, desde que sobre lastro de brita ou concreto magro, com o solo compactado. Em solo fraco ou com carga maior, ela deve apoiar sobre sapatas, blocos ou estacas, funcionando como viga entre esses apoios.
