Você tem um pilar isolado descarregando toda a carga num ponto só — pode ser um pilar de concreto ou o pilar metálico do galpão — e precisa saber que fundação colocar embaixo. Na maioria dos terrenos firmes, a resposta é sapata isolada. Ela é o tipo de fundação rasa mais usado quando cada pilar trabalha sozinho e o solo tem boa capacidade de carga perto da superfície.

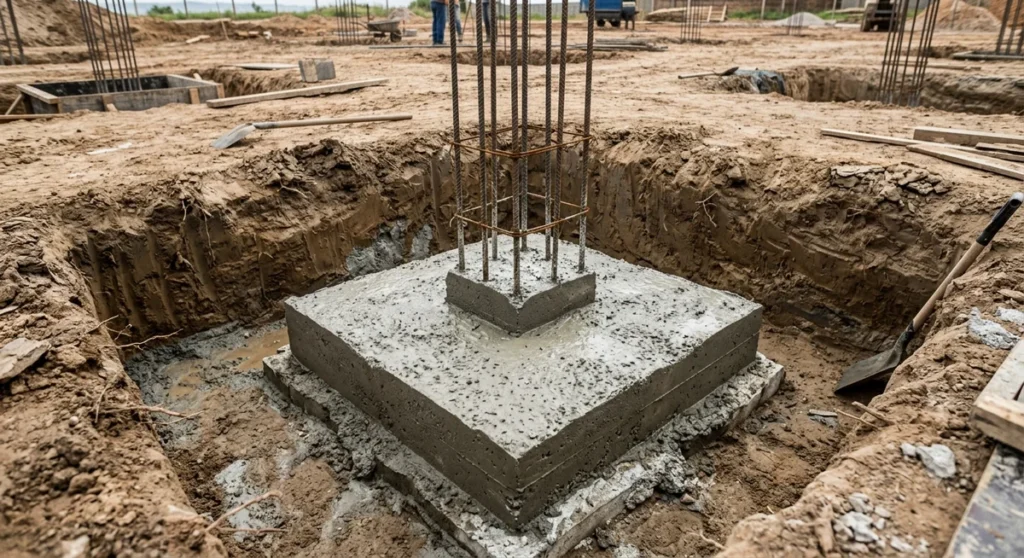

Sapata isolada é um bloco de concreto armado que recebe a carga de um único pilar e a espalha numa área maior de solo, reduzindo a pressão até um valor que o terreno aguenta. Simples de entender, mas cheia de detalhe que decide se a obra vai bem ou racha: profundidade, dimensão da base, armadura e a ligação com o pilar.
Aqui você vê o que é, as partes, a diferença entre rígida e flexível, as dimensões usuais (sempre atreladas ao solo e ao cálculo, nunca receita de bolo), o passo a passo de execução e como fazer a sapata para pilar metálico com chapa de base e chumbador.
A sapata isolada é uma fundação rasa (ou direta): apoia a estrutura em uma camada de solo próxima da superfície, sem precisar de estaca. Cada sapata atende um pilar. A carga chega concentrada no topo e sai distribuída na base, sobre uma área grande o bastante para que a pressão no solo fique abaixo da tensão admissível do terreno.
Ela é a escolha certa quando:
Quando os pilares ficam muito próximos e as bases começam a se sobrepor, você parte para a sapata corrida. Se o solo é ruim, mole ou o firme está fundo demais, aí some a fundação rasa e entra estaca. Só a sondagem SPT diz em qual desses cenários você está — sem ela, qualquer escolha é chute. Para ver o quadro completo, vale comparar com os outros tipos de sapata de fundação.

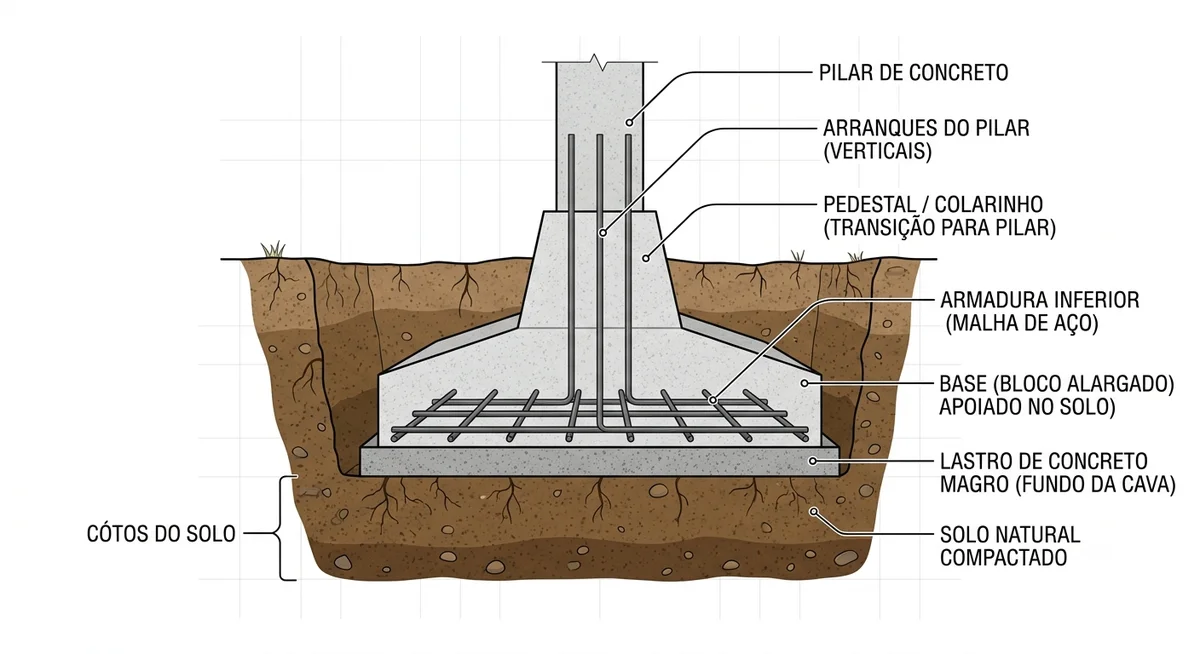

Toda sapata isolada tem os mesmos elementos. Entender cada um evita erro na hora de armar e concretar:
O lastro não é opcional. É ele que garante que os 5 cm de cobrimento inferior existam de verdade e que o aço não fique exposto à umidade do solo. Sapata concretada direto na terra é sapata com armadura condenada à corrosão.
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.
Ver a Biblioteca →A diferença está em como a sapata resiste à carga, e isso depende da relação entre a altura e a distância que a carga precisa “viajar” da base até o pilar.
Na prática de obra, a sapata rígida vence quase sempre para pilar de galpão: você ganha altura, o concreto resolve o cisalhamento e o detalhamento fica mais simples. Qual das duas o seu caso pede sai do cálculo — veja o critério exato em como dimensionar sapata.
Antes de qualquer número: não existe tabela “carga X → sapata Y” que valha para todo terreno. A dimensão da base sai de uma conta direta — a área em planta é a carga do pilar dividida pela tensão admissível do solo. Dobrou a carga, dobra a área. Caiu a tensão admissível do solo pela metade, dobra a área também. Por isso a sondagem SPT vem antes da sapata, sempre.
Com esse aviso, as faixas que você costuma encontrar em galpões e obras leves — sempre a confirmar no cálculo:
Lembre também do peso próprio: o concreto pesa cerca de 25 kN/m³. Uma sapata grande adiciona carga que entra na conta da pressão no solo — não é desprezível em base robusta. E toda essa lógica é a mesma que rege a fundação de galpão metálico como um todo: sapata isolada por pilar, dimensão amarrada ao SPT.

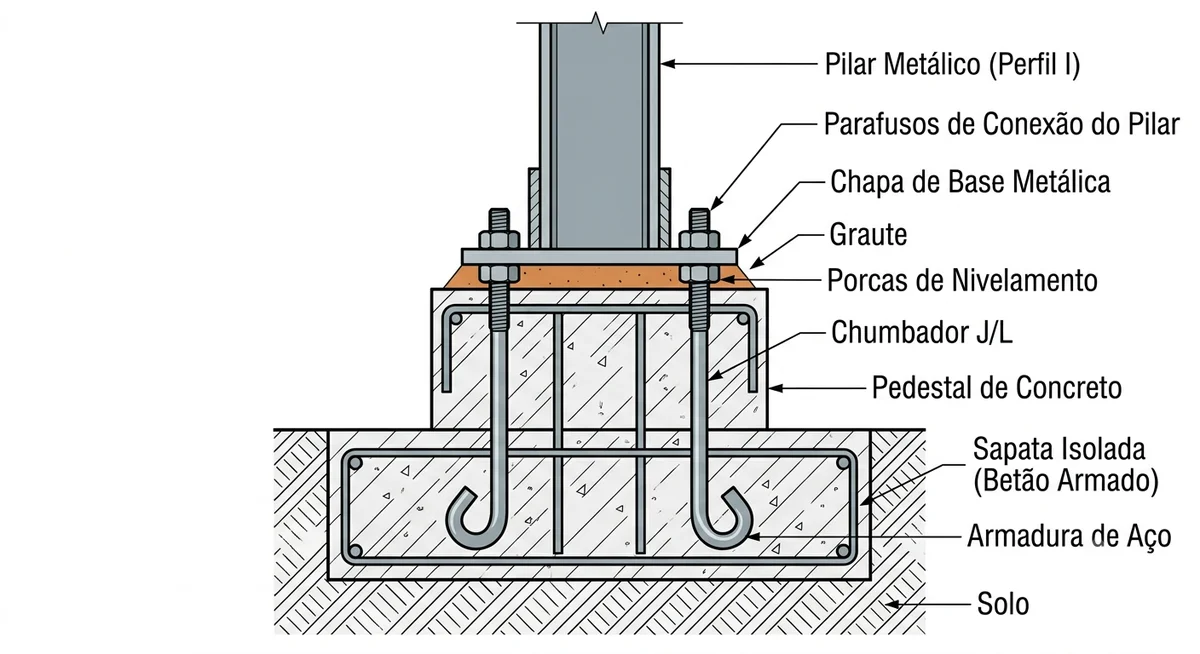

No galpão metálico, o pilar não emenda armadura na sapata — ele desce até uma chapa de base parafusada em chumbadores deixados no concreto. Aqui o detalhe da ligação é tão importante quanto a sapata em si:
A regra de ouro: a posição dos chumbadores é definida pela chapa de base, e a sapata se adapta a isso — não o contrário. Cheque a locação com o gabarito antes de concretar e confira de novo assim que o concreto for lançado, enquanto dá para corrigir.
Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.
Conhecer o eGalpão →Não existe um número fixo. A base tem que apoiar em solo firme, sempre abaixo da camada vegetal, de aterro solto e da zona de variação de umidade. Em terreno bom, costuma ficar entre 0,60 m e 1,50 m, mas quem define é a sondagem SPT: se o firme está mais fundo, a sapata desce até ele.
A sapata isolada recebe um único pilar, com carga concentrada num ponto. A sapata corrida é uma faixa contínua que recebe uma parede ou uma fileira de pilares próximos. Você usa a corrida quando os pilares ficam tão perto que as bases isoladas se sobreporiam.
A sapata funciona sozinha para transmitir a carga do pilar ao solo. A viga baldrame (viga de travamento) não é obrigatória em todo caso, mas é muito recomendada: ela amarra as sapatas entre si, combate deslocamentos horizontais e desaprumos, e serve de apoio para a alvenaria de vedação. Em galpão, o travamento entra conforme o projeto.
O custo varia com o volume de concreto, a taxa de aço, a profundidade de escavação e a região. Sapata maior (solo fraco ou carga alta) consome mais material e mão de obra. Para orçar com precisão, você precisa das dimensões de projeto — que só saem depois da sondagem e do cálculo. Estimar sem esses dados é chute.
