Você abriu a vala, olhou o projeto e bateu a dúvida: essa fundação é sapata isolada, corrida ou vou ter que fazer uma associada porque os pilares estão muito perto? A resposta depende de três coisas — o tipo de carga que chega, a distância entre os pilares e o quão firme está o solo lá embaixo. Escolher errado significa concreto e aço a mais (custo) ou uma sapata subdimensionada que recalca e trinca a obra.
Resumindo antes de entrar no detalhe: sapata isolada é o padrão para um pilar por vez; sapata corrida serve para paredes ou cargas em linha; sapata associada junta dois pilares próximos numa base só; e sapata de divisa (alavancada) resolve o pilar encostado no limite do terreno, onde a sapata não pode passar para o lado do vizinho. Cada uma tem um caso certo de uso — e a diferença entre elas é quase sempre uma questão de geometria e de proximidade.
Neste guia você vai ver os quatro tipos, quando usar cada um, a diferença entre sapata rígida e flexível, o comparativo sapata x bloco x radier e como decidir o tipo a partir da sondagem SPT e da carga do pilar — inclusive para pilar metálico de galpão.
Sapata é uma base de concreto armado, alargada, que fica sob o pilar e distribui a carga dele numa área maior de solo. O pilar chega concentrado (poucos cm²); a sapata espalha essa força para que a pressão sobre o terreno fique abaixo da tensão que o solo aguenta — a tensão admissível. É fundação rasa (direta): funciona quando o solo de apoio é razoável já perto da superfície, tipicamente até 2 a 3 m de profundidade. Se o solo firme só aparece lá embaixo, o caminho é estaca, não sapata.
A lógica é sempre a mesma: quanto maior a carga e quanto mais fraco o solo, maior a área da sapata. Por isso não existe “tamanho padrão” — a dimensão sai do cálculo, cruzando a carga do pilar com a tensão admissível obtida na sondagem SPT. O que muda entre os tipos é a forma como essa base é organizada em planta.

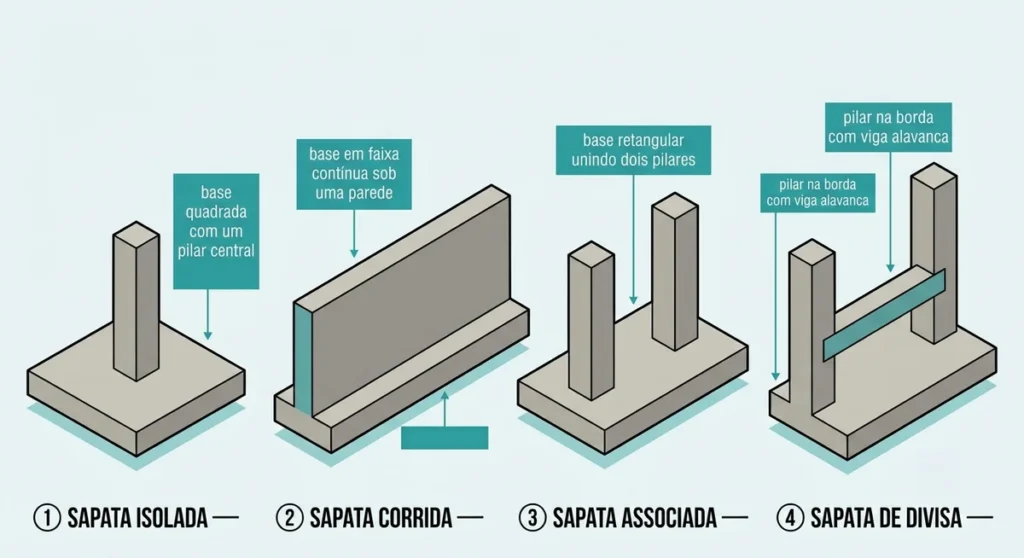

São quatro os tipos que você encontra em obra de estrutura metálica e alvenaria. A diferença entre eles é quantos pilares a sapata recebe e onde o pilar está posicionado em relação à base.
É a mais comum. Uma sapata para cada pilar, centrada nele. Geralmente quadrada ou retangular em planta, com altura variável (tronco de pirâmide ou escalonada). É a solução padrão sempre que os pilares estão suficientemente afastados para cada um ter sua própria base sem invadir a do vizinho.
Quando usar: pilar isolado com carga centrada, solo com tensão admissível razoável e espaço livre em volta. É o caso da maioria dos pilares internos de um galpão. Veja o passo a passo em sapata isolada.
É uma sapata em faixa contínua, que corre ao longo de uma linha em vez de ficar sob um ponto só. Recebe carga distribuída — uma parede de alvenaria, um muro, ou uma sequência de pilares alinhados e próximos. A largura é constante ao longo do comprimento e sai do mesmo raciocínio: carga por metro linear dividida pela tensão do solo.
Quando usar: cargas lineares (paredes portantes, muros de fechamento pesados) ou pilares tão juntos que as sapatas isoladas se encostariam. Também é comum sob a linha de pilares de fechamento de galpão. Detalhes em sapata corrida.
Une dois (às vezes mais) pilares numa única base. Você usa quando dois pilares estão tão próximos que as sapatas isoladas se sobreporiam, ou quando um deles tem carga alta demais para caber sozinho no espaço disponível. A base costuma ser retangular ou em forma de trapézio, e o centro de gravidade da sapata precisa coincidir com o ponto de aplicação da resultante das cargas dos pilares — senão ela gira.
Quando usar: dois pilares vizinhos com pouco espaço entre eles, cargas desiguais que precisam ser “equilibradas” numa base comum, ou junta de dilatação onde dois pilares nascem lado a lado. É a solução intermediária entre a isolada e a corrida.
É o caso do pilar encostado na divisa do terreno. A sapata não pode avançar para o lote do vizinho, então ela fica excêntrica — o pilar cai na borda, não no centro. Isso gera um momento que tende a tombar a sapata. A solução é a viga alavanca (viga de equilíbrio): uma viga que liga essa sapata de divisa a um pilar interno, transferindo parte da carga e travando o tombamento. Por isso o nome “alavancada”.
Quando usar: sempre que o pilar estiver na divisa ou muito perto dela, onde a sapata centrada invadiria o terreno vizinho. É clássico nos pilares de fechamento e de canto do galpão. Veja como resolver em sapata de divisa.
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.
Ver a Biblioteca →Além do tipo em planta, a sapata se classifica pela sua altura em relação ao balanço — é o que a NBR 6118 chama de sapata rígida e sapata flexível. Essa diferença muda como o esforço interno é resistido e, na prática, o consumo de aço e concreto.
Na dúvida e em obra corrente, a sapata rígida costuma sair na frente: comportamento mais previsível, menos aço e dispensa a verificação de punção. A escolha final, claro, sai do cálculo — veja o roteiro em como dimensionar sapata.

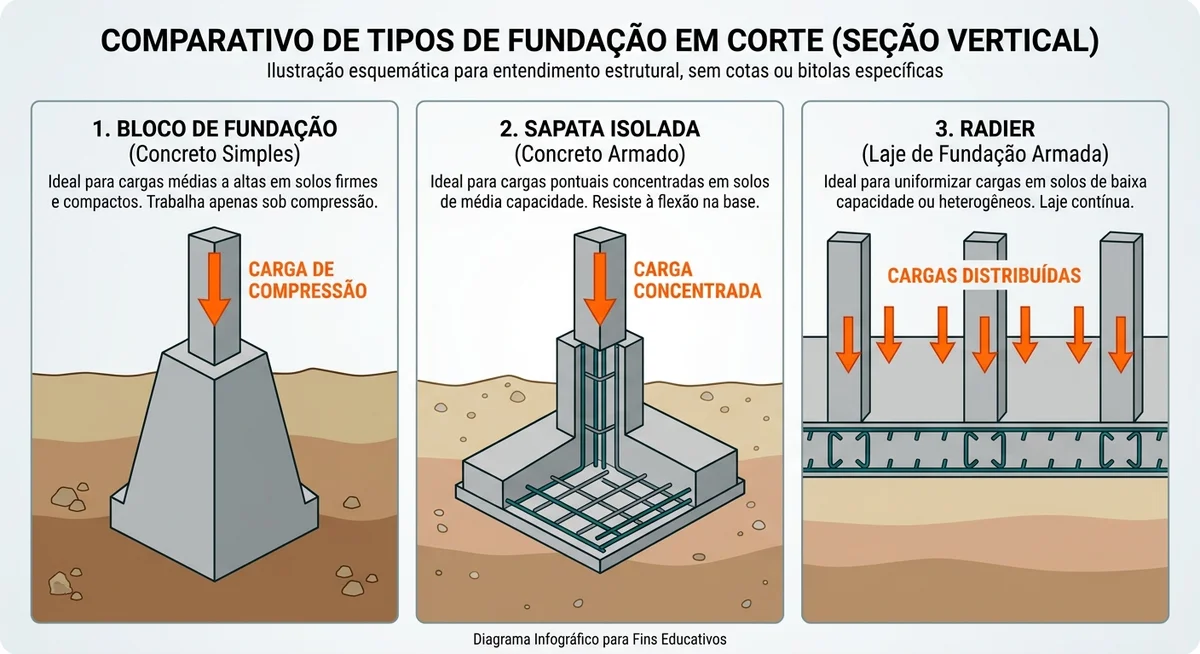

Sapata não é a única fundação rasa. Bloco e radier resolvem o mesmo problema — levar a carga ao solo — mas em situações diferentes. Entender a diferença evita gastar demais ou usar a peça errada.
| Solução | Armadura | Melhor cenário |
|---|---|---|
| Bloco | Sem armadura de flexão (compressão, ângulo alto) | Carga baixa e concentrada, quando compensa concreto em vez de aço |
| Sapata | Armada (flexão) | Solo de boa capacidade; solução mais rasa e econômica na maioria dos casos |
| Radier | Laje armada sobre toda a área | Solo fraco ou cargas leves distribuídas; sapatas ficariam grandes demais |
Regra prática: solo bom + carga localizada → sapata. Carga muito baixa e concentrada onde o concreto simples resolve → bloco. Solo ruim ou muitas cargas leves espalhadas → radier. Nenhuma dessas serve se o solo firme só aparece a vários metros de profundidade — nesse cenário, o caminho é fundação profunda (estaca).
A escolha do tipo cruza três variáveis. Não é chute nem tabela pronta — é a leitura do projeto contra a sondagem.
Depois de escolher o tipo, o dimensionamento (área da base, altura, armadura) segue o cálculo cruzando carga e tensão admissível. Não use “carga X → sapata Y” como receita fechada: a mesma carga gera sapatas bem diferentes conforme o solo. O passo a passo do cálculo está em como dimensionar sapata.

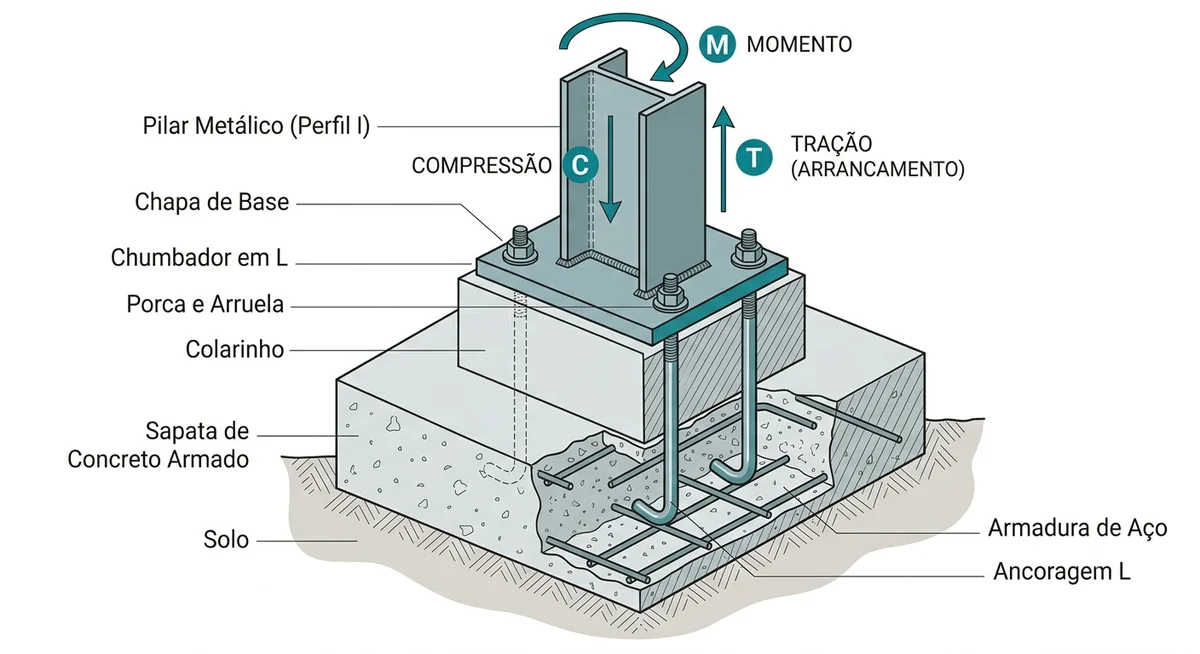

No galpão metálico o pilar não é de concreto: é um perfil de aço que chega na fundação através de uma chapa de base (placa de base) fixada por chumbadores. A sapata recebe essa chapa apoiada num colarinho ou diretamente no topo, e os chumbadores ancoram dentro do concreto. A grande diferença em relação ao pilar de concreto é que o pilar de galpão trabalha com momento e tração, não só compressão — o vento empurra o pórtico e tende a arrancar o pilar de sotavento.
Isso muda o projeto da sapata em dois pontos: ela precisa resistir ao arrancamento (tração nos chumbadores + peso próprio da sapata e do solo sobre ela segurando) e ao momento transmitido pela base, o que gera carga excêntrica. Nos pilares de fechamento, que ficam na linha do oitão ou na divisa, é comum a sapata de divisa alavancada. Nos pilares internos, sapata isolada resolve na maioria dos casos.
Para o panorama completo da fundação de galpão (sapata, bloco, estaca e a escolha entre elas), veja o guia de fundação para galpão metálico.
Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.
Conhecer o eGalpão →Quando as sapatas ficariam grandes demais ou o solo é fraco e uniforme, a alternativa é uma placa única sob toda a construção, e os critérios estão em radier.
A sapata isolada rígida é a mais usada. Serve para um pilar por vez com carga centrada, em solo de capacidade razoável e com espaço livre em volta — o caso da maioria dos pilares internos de galpões e edificações comuns. É simples de armar e consome menos aço.
Depende do solo e das cargas. Em solo de boa capacidade com cargas localizadas, a sapata é mais econômica. Em solo fraco ou com cargas leves bem distribuídas — onde as sapatas ficariam enormes e quase se tocando — o radier compensa, por espalhar a carga em toda a área. Não existe “melhor” absoluto: existe o certo para cada terreno.
A sapata é armada e trabalha por flexão, o que permite uma peça mais rasa e econômica em solo bom. O bloco não tem armadura de flexão: trabalha por compressão, com ângulo alto, e sai mais alto e com mais concreto. Em resumo, sapata para o caso geral; bloco quando compensa resolver com concreto simples em carga baixa e concentrada.
Nos pilares internos, sapata isolada resolve na maioria dos casos. Nos pilares de fechamento e de canto, que ficam na linha da divisa, a sapata de divisa (alavancada) com viga de equilíbrio é o padrão. Em todos, o projeto precisa considerar o momento e o arrancamento transmitidos pela chapa de base e pelos chumbadores por causa do vento.
Sim. A tensão admissível do solo sai da sondagem SPT, e é ela que define se a sapata é viável, qual o tamanho da base e se não seria caso de radier ou estaca. Lançar sapata sem sondagem é apostar no tamanho — e o preço do erro é recalque e trinca.
