Você fechou a obra, o pilar cai bem em cima da linha da divisa e agora tem um problema: não dá pra centrar a sapata embaixo do pilar. Se centrar, a sapata invade o terreno do vizinho. Se jogar a sapata toda pra dentro, o pilar fica na borda e a carga vira excêntrica — a sapata tende a tombar.
A solução é a sapata de divisa associada a uma viga de equilíbrio (também chamada de viga alavanca). A sapata fica deslocada pra dentro do terreno e a viga liga o pilar de divisa a um pilar interno próximo. Essa viga funciona como uma alavanca: absorve o momento gerado pela excentricidade e transfere parte da carga pro pilar de dentro. Resultado — a sapata de divisa para de tombar e o solo passa a ser pressionado de forma mais uniforme.
Numa sapata normal, o pilar cai no centro. A carga desce alinhada com o centro de gravidade da sapata e o solo reage de forma uniforme embaixo dela. Tudo em equilíbrio, sem tendência de giro.
Na divisa isso não acontece. Você não pode passar da linha do terreno — a sapata inteira precisa ficar dentro do seu lote. Só que o pilar continua colado na divisa. Ou seja: o pilar fica na borda da sapata, e não no centro. A carga do pilar passa fora do centro de gravidade da base.

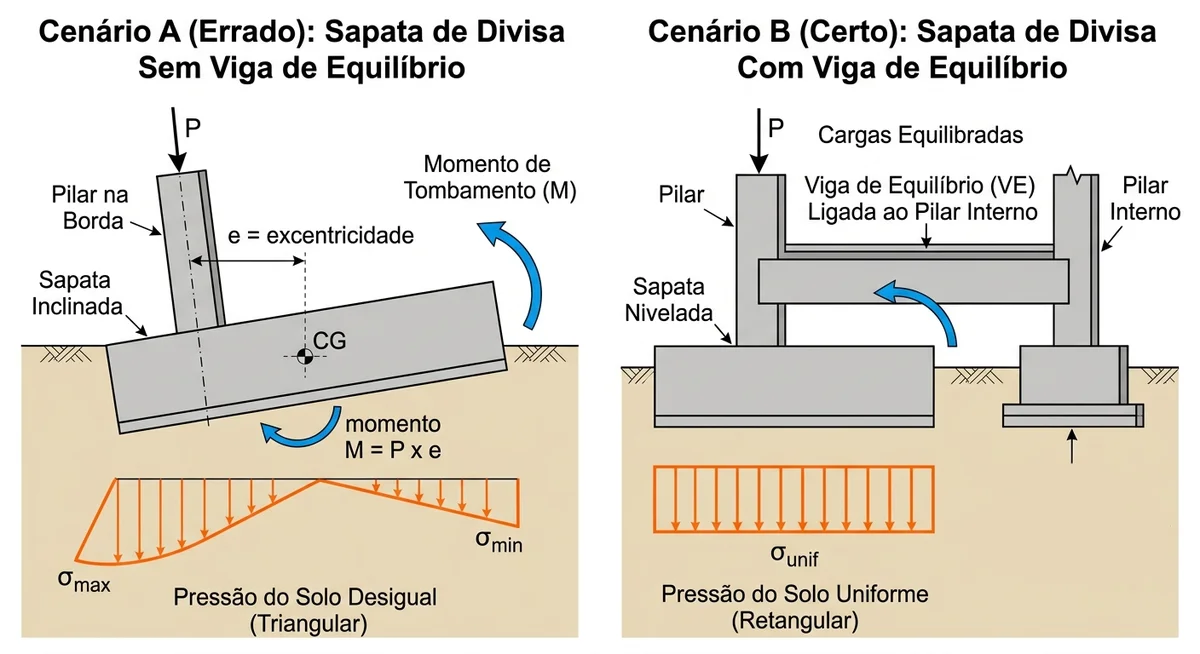

Essa distância entre o eixo do pilar e o centro da sapata é a excentricidade. E carga excêntrica gera momento (força × distância). Na prática, esse momento faz três coisas ruins:
Se você simplesmente fizer uma sapata isolada comum jogada pra dentro do terreno, sem tratar essa excentricidade, ela vai trabalhar torta. Cedo ou tarde: recalque, pilar fora de prumo e trinca na alvenaria. É aí que entra a viga de equilíbrio.
Sapata de divisa é a sapata que apoia um pilar posicionado na linha de divisa do terreno, onde não é possível centrar a base sob o pilar. Por isso ela é uma sapata excêntrica: o pilar fica numa das faces (na borda voltada pra divisa) e o corpo da sapata avança pra dentro do lote.
Características típicas dela:
Ela é uma das variações que você encontra entre os tipos de sapata de fundação. A diferença é que a sapata de divisa não trabalha sozinha: ela depende de um segundo pilar e de uma viga pra funcionar como conjunto. Dimensioná-la ignorando o momento é o erro clássico de quem trata como sapata comum — o correto passa pelos mesmos princípios de como dimensionar sapata, só que somando o efeito da excentricidade.

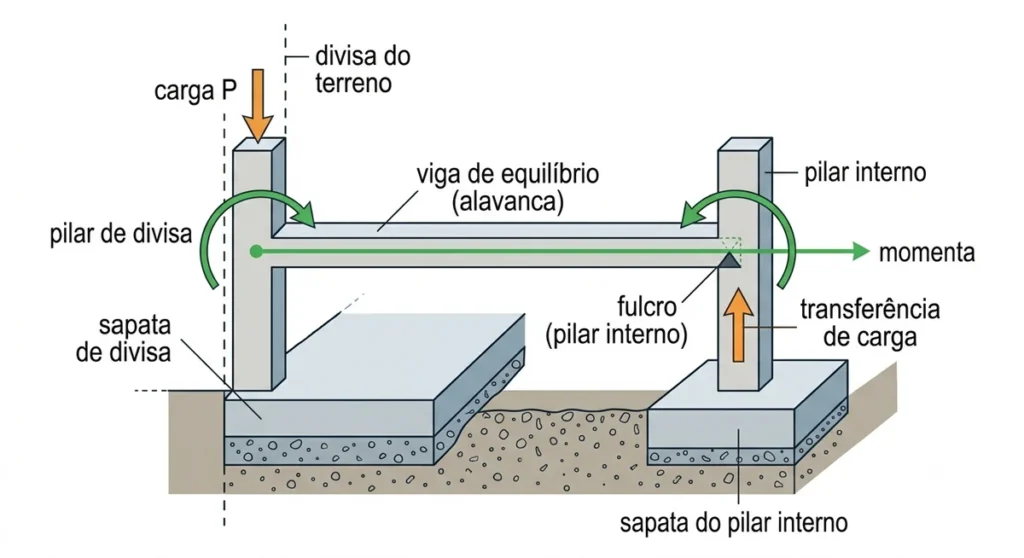

A viga de equilíbrio é uma viga de concreto rígida que liga a sapata de divisa a um pilar interno vizinho (o pilar de dentro da obra). O nome “alavanca” descreve exatamente o que ela faz: usa o pilar interno como ponto de apoio pra rebater o momento que nasce na divisa.
O raciocínio, sem enrolação:
Conceitualmente, a reação sob a sapata de divisa cresce na proporção R₁ = P × L / (L − e), e o pilar interno recebe o alívio correspondente. Não decore como receita — P, e e L saem do projeto e da tensão do solo. O que importa é o princípio: quanto mais perto o pilar interno estiver da divisa (L pequeno), maior o esforço na viga. Por isso a viga alavanca tem que ser rígida e bem armada. Se for baixa e flexível, ela flexiona, não equilibra e a sapata volta a tombar.
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.
Ver a Biblioteca →Na obra os nomes se misturam, então vale organizar:
Resumindo: “viga de equilíbrio” e “viga alavanca” são a mesma peça. “Sapata alavancada” é a sapata de divisa que já vem resolvida com essa viga. São conceitos irmãos, não sinônimos exatos — um é a peça, o outro é o sistema.
O roteiro geral pra executar uma fundação de divisa alavancada:
Detalhe que engana muita gente: como a viga puxa carga da divisa pro pilar interno, a sapata interna pode ficar aliviada demais e até tender a levantar. Por isso o pilar interno e sua sapata entram no cálculo junto — não são independentes. É o mesmo espírito de qualquer fundação de estrutura metálica bem feita: nada é peça solta, tudo trabalha em conjunto.
Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.
Conhecer o eGalpão →É a sapata que apoia um pilar posicionado na linha de divisa do terreno, onde não dá pra centrar a base sob o pilar sem invadir o vizinho. Por isso ela é excêntrica: o pilar fica na borda e o corpo da sapata avança pra dentro do lote. Quase sempre trabalha junto com uma viga de equilíbrio.
Serve pra neutralizar o momento causado pela carga excêntrica na sapata de divisa. Ela liga a sapata a um pilar interno e funciona como alavanca: transfere parte da carga pra dentro da obra e faz o solo sob a sapata de divisa ser pressionado de forma uniforme, evitando o tombamento.
Não exatamente. Viga alavanca (ou viga de equilíbrio) é a peça — a viga que liga a sapata de divisa ao pilar interno. Sapata alavancada é o sistema completo: a sapata de divisa somada a essa viga trabalhando juntas. Um é a peça, o outro é o conjunto.
Faça a sondagem SPT, dimensione a sapata de divisa excêntrica com o pilar na borda, loque um pilar interno próximo e ligue os dois com uma viga de equilíbrio rígida. A viga traciona em cima (momento negativo), então a armadura principal vai na face superior, bem ancorada nos dois apoios. Tudo condicionado ao cálculo e à tensão do solo.
