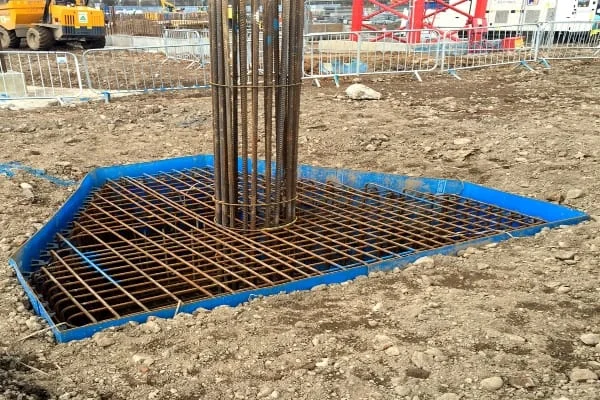

Você cravou as estacas, arrasou o topo e agora precisa ligar aquilo ao pilar do galpão. O elemento que faz essa ponte é o bloco de coroamento. Ele recebe o pilar em cima, agarra as cabeças das estacas embaixo e distribui a carga entre elas. Sem esse bloco, estaca e pilar simplesmente não conversam.
Em uma frase: bloco de coroamento é o bloco de concreto armado apoiado sobre o topo de uma ou mais estacas (ou tubulões) que recebe o pilar e transfere a carga dele para as estacas. Ele trabalha por bielas comprimidas e tirantes tracionados — não por flexão, como uma laje ou uma sapata. É por isso que o bloco é sempre “atarracado”, alto em relação ao vão.
Em galpão metálico com fundação profunda — solo mole, carga alta no pilar ou arrancamento por vento — o bloco é obrigatório. É ele que resolve a geometria da obra: o pilar chega centralizado, as estacas ficam espalhadas embaixo, e o bloco costura tudo em um único elemento rígido.
O bloco de coroamento é a peça de transição entre a fundação profunda e a superestrutura. A carga do pilar desce concentrada em um ponto, mas as estacas ficam afastadas do eixo. O bloco pega essa carga concentrada e a reparte entre as cabeças das estacas. Ele cumpre três funções práticas na obra:

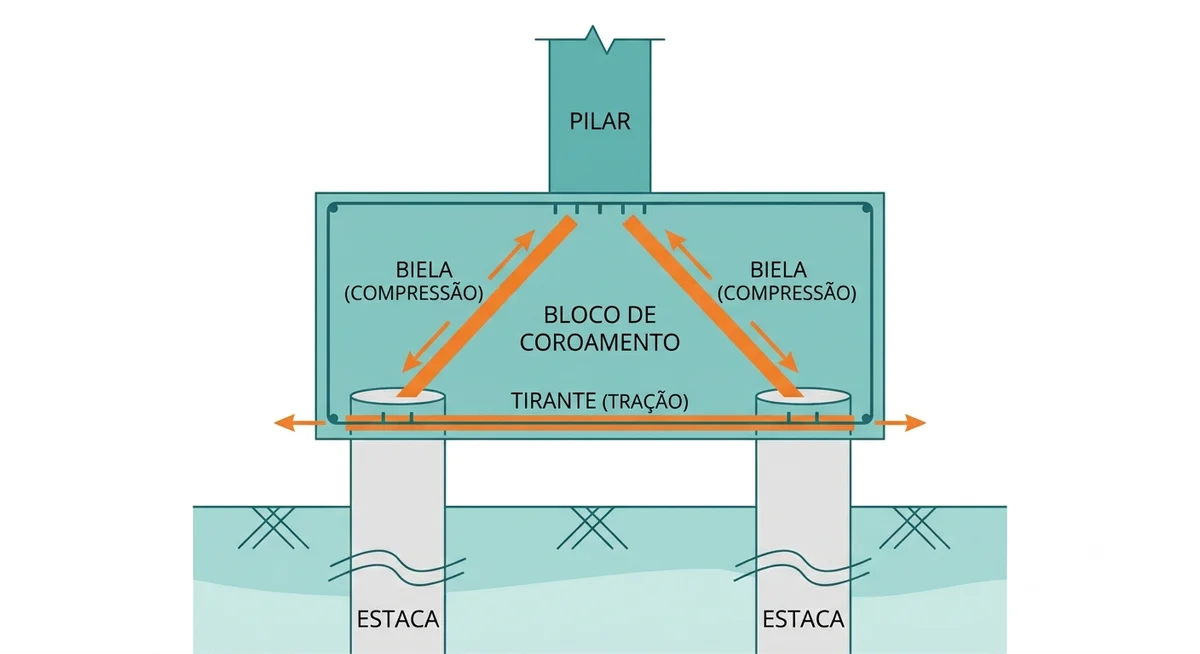

Internamente, o caminho da carga é fácil de visualizar: do pilar saem escoras inclinadas de concreto comprimido (as bielas) que apoiam direto na cabeça de cada estaca. Essas bielas tendem a abrir as estacas para os lados. Para segurar, entra a armadura de tração no fundo do bloco (o tirante), como um cabo puxando as cabeças de volta. Bielas comprimem, tirante traciona — é esse par que sustenta o bloco.
Muita gente confunde os dois porque, de longe, parecem o mesmo bloco de concreto embaixo do pilar. A diferença está no que sustenta cada um e em como o concreto trabalha por dentro.
| Bloco de coroamento | Sapata | |
|---|---|---|
| Apoia sobre | estacas ou tubulões (fundação profunda) | o próprio solo (fundação direta/rasa) |
| Como trabalha | bielas comprimidas + tirantes tracionados | flexão, como uma laje engastada no pilar |
| Transmite a carga para | as estacas, que levam ao solo firme lá embaixo | o terreno logo abaixo da base |
| Geometria típica | alto e compacto (rígido) | mais largo e esbelto |
| Quando usar | solo mole, carga alta, arrancamento | solo firme perto da superfície |
Resumindo: a sapata “senta” no solo e espalha a carga numa área maior de terreno; o bloco “senta” nas estacas e concentra a carga nelas. Se o solo bom está a poucos metros, sapata resolve — vale entender os tipos de sapata de fundação antes de decidir. Se o solo bom só aparece lá embaixo, você desce com estacas e coroa com o bloco.
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.
Ver a Biblioteca →A regra é direta: sempre que a fundação for profunda, tem bloco. Se você bateu estaca ou executou tubulão, o topo de cada estaca morre dentro de um bloco de coroamento — não existe estaca “solta” recebendo pilar direto. Na prática de galpão, você cai na fundação profunda (e no bloco) nestes cenários:
O tipo de estaca embaixo do bloco depende do solo e do equipamento: estaca hélice contínua em obra maior, estaca escavada quando não há água no furo, estaca Strauss em obra menor sem vibração, ou pré-moldada cravada por bate-estaca. Seja qual for, o bloco em cima é o mesmo conceito. Para ver onde ele encaixa no conjunto, vale o guia de fundação para galpão metálico.
A quantidade de estacas por bloco sai do cálculo: divide-se a carga do pilar pela capacidade de cada estaca e arredonda para cima. O número de estacas define a forma do bloco e o desenho da armadura.
O dimensionamento clássico usa o método das bielas: imagina-se um caminho de concreto comprimido saindo da base do pilar em direção a cada cabeça de estaca. Quanto mais afastadas as estacas, mais deitada fica a biela — e mais o tirante do fundo é tracionado. Por isso o espaçamento entre estacas e a altura do bloco andam juntos: aumentou o vão entre estacas, sobe a altura do bloco para manter a biela num ângulo eficiente (usualmente entre 45° e 55°).
O bloco de coroamento é projetado como bloco rígido pela NBR 6118 (concreto armado), sobre estacas dimensionadas conforme a NBR 6122 (fundações). Rígido significa que ele é alto o suficiente para o modelo de bielas valer — na prática, a altura acompanha o espaçamento das estacas, não fica uma “lajota” fina. As dimensões abaixo são referências usuais de obra; o valor final sai sempre do cálculo, em função da carga do pilar e da capacidade da estaca:
A armadura tem papéis bem definidos e o detalhamento vem do projeto — não dá para chutar bitola aqui, porque ela responde direto à carga:
É na execução que o bloco dá certo ou vira dor de cabeça. Três pontos concentram os erros:
Um detalhe que salva obra: em galpão leve, o vento pode inverter o esforço e tracionar o conjunto. Aí a ancoragem dos arranques vira o item que decide a fundação. Trate o arrancamento com o mesmo cuidado da compressão.
Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.
Conhecer o eGalpão →O bloco de coroamento apoia sobre estacas ou tubulões (fundação profunda) e trabalha por bielas comprimidas e tirantes tracionados. A sapata apoia direto no solo (fundação direta) e trabalha por flexão, como uma laje. Bloco concentra a carga nas estacas; sapata a espalha no terreno.
Serve para ligar o topo das estacas ao pilar, distribuindo a carga do pilar entre as estacas, solidarizando as cabeças em um bloco único e ancorando os arranques do pilar — inclusive os esforços de arrancamento por vento em galpão leve.
A altura sai do cálculo e acompanha o espaçamento entre as estacas, para que as bielas de concreto fiquem num ângulo eficiente (por volta de 45° a 55°). Na prática, varia de cerca de 40 cm em bloco de 1 estaca a mais de 1 m em blocos de várias estacas espaçadas. O bloco é sempre alto e compacto (rígido), nunca fino.
Depende da carga do pilar dividida pela capacidade de cada estaca. Pode ser 1, 2, 3 ou mais. O número define a geometria: 1 estaca vira um colarinho com vigas de travamento; 2 formam bloco alongado; 3, bloco triangular; 4 ou mais, bloco quadrado com malha de armadura.
