O pedido de ferragem chega em quilo, a lista do projeto vem em metro, e o caminhão é cobrado por tonelada. Quem não tem o peso por metro de cada bitola na cabeça erra a compra para mais ou para menos, e as duas coisas custam caro.
Direto ao ponto: o peso do vergalhão por metro sai de uma conta simples, 0,00617 × d², com o diâmetro em milímetros. O vergalhão de 10 mm pesa 0,617 kg/m, e uma barra de 12 m dele pesa 7,40 kg. Dobrar o diâmetro multiplica o peso por quatro, por isso a diferença entre 8 e 16 mm no orçamento é muito maior do que parece.
A tabela completa vem logo abaixo, com bitola, polegada comercial, área da seção, peso por metro e peso da barra. Depois: CA-25, CA-50 e CA-60, como pedir em kg, a conta de uma armadura de sapata, cobrimento, estocagem e preço de referência.
Valores de massa nominal, calculados pela geometria da barra com aço a 7.850 kg/m³. São os mesmos números usados pela NBR 7480, que padroniza o aço para concreto armado no Brasil. A barra comercial tem 12 m.
| Bitola | Polegada comercial | Categoria | Área (cm²) | Peso (kg/m) | Barra de 12 m (kg) |
|---|---|---|---|---|---|
| 4,2 mm | não usual | CA-60 | 0,139 | 0,109 | 1,31 |
| 5,0 mm | não usual | CA-60 | 0,196 | 0,154 | 1,85 |
| 6,0 mm | não usual | CA-60 | 0,283 | 0,222 | 2,66 |
| 6,3 mm | 1/4″ | CA-50 | 0,312 | 0,245 | 2,94 |
| 8,0 mm | 5/16″ | CA-50 | 0,503 | 0,395 | 4,74 |
| 10,0 mm | 3/8″ | CA-50 | 0,785 | 0,617 | 7,40 |
| 12,5 mm | 1/2″ | CA-50 | 1,227 | 0,963 | 11,56 |
| 16,0 mm | 5/8″ | CA-50 | 2,011 | 1,578 | 18,94 |
| 20,0 mm | 3/4″ | CA-50 | 3,142 | 2,466 | 29,59 |
| 22,0 mm | 7/8″ | CA-50 | 3,801 | 2,984 | 35,81 |
| 25,0 mm | 1″ | CA-50 | 4,909 | 3,853 | 46,24 |
| 32,0 mm | 1 1/4″ | CA-50 | 8,042 | 6,313 | 75,76 |
Esta tabela é referência de dimensão e peso do vergalhão, para orçar e conferir entrega. Qual bitola vai em cada peça é decisão do projeto: bitola, espaçamento, comprimento de ancoragem e cobrimento saem do projeto estrutural, feito para as cargas e o solo daquela obra. Confirme sempre com o responsável técnico e com o certificado do fabricante.
A polegada é o nome que o balcão usa. O vergalhão “3/8” tem 10,0 mm nominais, um pouco mais que 3/8 de polegada (9,5 mm). Na nota fiscal e no projeto, vale sempre a bitola em milímetros.

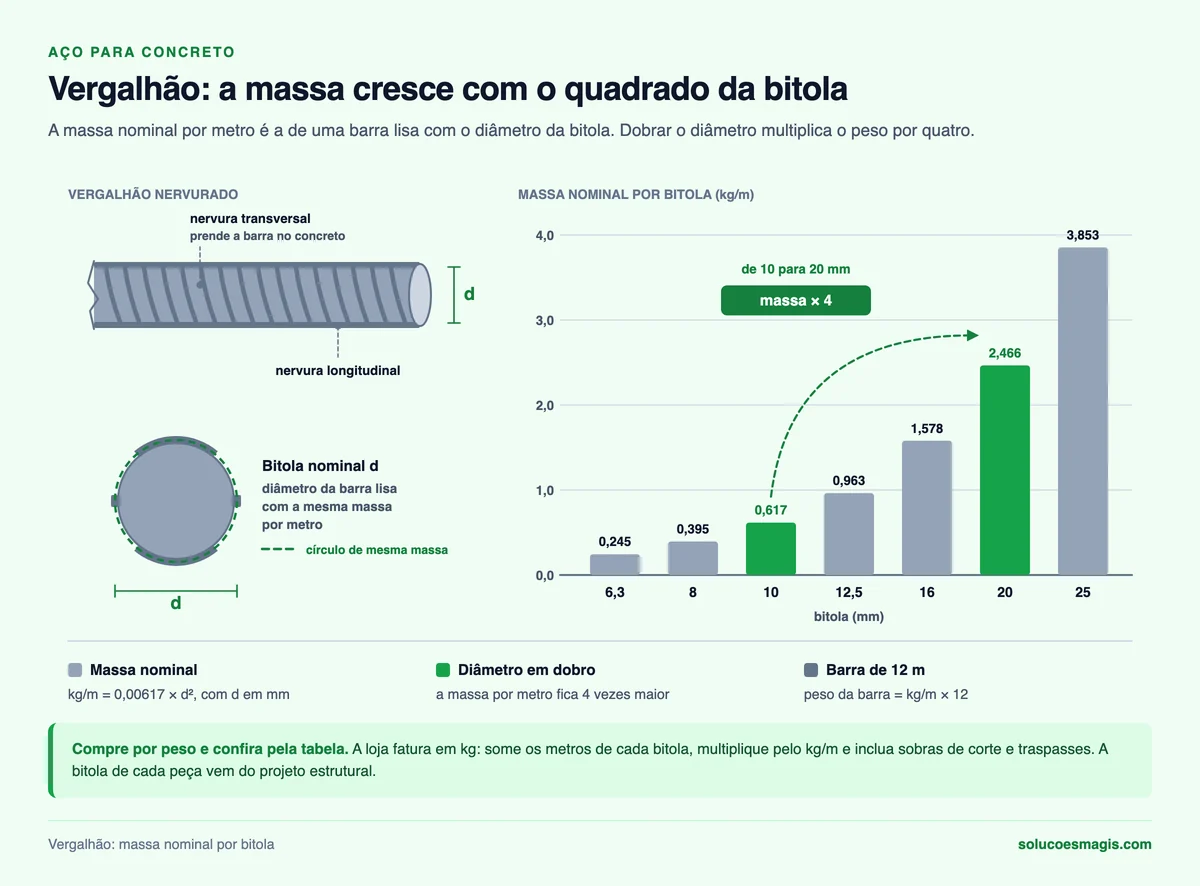

A seção do vergalhão é um círculo: área = π × d² ÷ 4. Multiplicando pela densidade do aço (7,85 g/cm³) e ajustando as unidades, sobra 0,006165 × d², arredondado no canteiro para 0,00617. Para d = 12,5 mm: 0,006165 × 156,25 = 0,963 kg/m. Com o fator arredondado, a conta dá 0,964; a diferença aparece só na terceira casa e some no pedido.
A barra real tem nervuras, mas a massa nominal já considera o vergalhão inteiro. A norma admite uma pequena tolerância de massa em relação ao nominal; o valor medido de cada lote vem no certificado da usina.
Ferragem é vendida por quilo ou por tonelada, mas a obra trabalha em barras. A tabela abaixo faz a conversão de volta.
| Bitola | Metros por kg | Barras de 12 m por tonelada |
|---|---|---|
| 5,0 mm | 6,49 | 541 |
| 6,3 mm | 4,09 | 341 |
| 8,0 mm | 2,53 | 211 |
| 10,0 mm | 1,62 | 135 |
| 12,5 mm | 1,04 | 87 |
| 16,0 mm | 0,63 | 53 |
| 20,0 mm | 0,41 | 34 |
| 25,0 mm | 0,26 | 22 |
Uma tonelada de 10 mm rende cerca de 135 barras. A mesma tonelada em 5,0 mm rende mais de 540 barras, e em 20 mm, perto de 34. Na hora de conferir a entrega, conte os feixes e pese por amostragem: a etiqueta do feixe traz bitola, categoria, corrida e peso.
O número depois de “CA” é a resistência característica de escoamento em kgf/mm², que equivale a dezenas de MPa. CA-50 escoa a 500 MPa; CA-60, a 600 MPa.
| Categoria | Superfície | Escoamento (fyk) | Forma de venda | Bitolas usuais |
|---|---|---|---|---|
| CA-25 | Lisa | 250 MPa | Barra | Uso raro hoje, peças especiais |
| CA-50 | Nervurada | 500 MPa | Barra de 12 m, rolo nas finas | 6,3 a 32 mm (e 40 mm) |
| CA-60 | Lisa ou entalhada (fio) | 600 MPa | Rolo, barra e tela soldada | 4,2 a 9,5 mm |
As bitolas finas (CA-60 e CA-50 até 10 mm, conforme a usina) existem em rolo. O rolo evita sobra de ponta e serve bem para quem tem endireitadeira ou compra corte e dobra pronto. Para obra pequena, barra reta é mais prática.
Armação cortada e dobrada em central (corte e dobra industrial) vem etiquetada por peça, com menos perda e menos mão de obra no canteiro. O preço por quilo é maior; vale comparar com o custo do armador na obra.
Se a obra também tem estrutura metálica, partir de um projeto pronto adianta muito. A Biblioteca tem mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais.
Ver a Biblioteca →Um exemplo para mostrar a conta, com números hipotéticos. A bitola e o espaçamento de verdade vêm do projeto de cada sapata. Suponha uma sapata isolada de 1,20 × 1,20 m com malha de 10 mm a cada 15 cm nas duas direções, cobrimento lateral de 5 cm e ponta dobrada de 15 cm em cada lado.
| Passo | Conta | Resultado |
|---|---|---|
| Barras por direção | (1,20 – 2 × 0,05) ÷ 0,15, arredondado, + 1 | 8 barras |
| Comprimento de cada barra | 1,10 m + 2 × 0,15 m | 1,40 m |
| Metros totais | 2 direções × 8 × 1,40 m | 22,4 m |
| Peso | 22,4 m × 0,617 kg/m | 13,8 kg |
| Com 10% de perda | 13,8 × 1,10 | 15,2 kg |
Com plano de corte, cabem em duas barras de 12 m: cada barra rende oito pedaços de 1,40 m. A perda de 10% entra quando o corte não encaixa tão bem. Multiplique pelo número de sapatas e some a armadura de arranque do pilar, que tem bitola própria. O dimensionamento da peça em si está em como dimensionar sapata. A mesma lógica vale para viga baldrame e para a tela de radier.
Quando a peça é maior que a barra, uma barra se sobrepõe à outra por um trecho, o traspasse. O comprimento desse trecho depende da bitola, da categoria do aço, da resistência do concreto, da posição da barra e de quantas emendas caem na mesma seção. Ele vem do projeto, calculado pela NBR 6118. Na obra, o que cabe ao armador é respeitar o comprimento indicado, desencontrar as emendas e amarrar bem com arame recozido.
Emende só onde o projeto prevê. Troca de traspasse por solda em CA-50 comum depende de orientação do projetista, porque a solda pode alterar o aço na região do cordão.
Cobrimento é a distância entre a face do concreto e a barra mais externa, estribo incluído. Ele protege o vergalhão da corrosão e do fogo. A NBR 6118 define o cobrimento nominal pela classe de agressividade do ambiente. Valores de referência para concreto armado:
| Classe de agressividade | Ambiente típico | Laje | Viga e pilar |
|---|---|---|---|
| I (fraca) | Rural, interior seco | 20 mm | 25 mm |
| II (moderada) | Urbano | 25 mm | 30 mm |
| III (forte) | Marinho, industrial | 35 mm | 40 mm |
| IV (muito forte) | Industrial agressivo, respingo de maré | 45 mm | 50 mm |
Peça em contato com o solo, como sapata e baldrame, pede cobrimento maior, definido em projeto. Use espaçador plástico ou pastilha de argamassa e confira antes da concretagem. Cobrimento menor que o projetado é a origem mais comum de ferrugem aparecendo na laje anos depois. O concreto em volta precisa ter a resistência certa, assunto de fck do concreto.
Referência 2026, com variação forte por região, volume, categoria e momento do mercado do aço. O preço da barra na tabela é o peso da barra vezes a faixa por quilo.
| Bitola | Faixa por kg | Peso da barra 12 m (kg) | Faixa por barra |
|---|---|---|---|
| 5,0 mm | R$ 6,50 a 12,00 | 1,85 | R$ 12 a 22 |
| 8,0 mm | R$ 6,50 a 10,00 | 4,74 | R$ 31 a 47 |
| 10,0 mm | R$ 6,00 a 9,50 | 7,40 | R$ 44 a 70 |
| 12,5 mm | R$ 5,50 a 9,50 | 11,56 | R$ 64 a 110 |
| 16,0 mm | R$ 5,50 a 8,00 | 18,94 | R$ 104 a 152 |
Vergalhão é assunto do concreto; quando a obra é um galpão metálico, a estrutura de aço vem por cima das sapatas. Informe as medidas e o eGalpão faz o resto: pórtico, terças, contraventamento e sapatas pré-dimensionados, com a lista de materiais e o peso de cada peça para orçar.
Conhecer o eGalpão →O vergalhão de 10 mm (3/8″) pesa 0,617 kg por metro. A barra de 12 m pesa 7,40 kg.
Cerca de 7,4 kg. O “ferro 3/8” do balcão é o vergalhão de 10 mm, com 0,617 kg/m.
Multiplique o diâmetro em milímetros por ele mesmo e depois por 0,00617. O resultado é o peso em kg por metro. Para 12,5 mm: 12,5 × 12,5 × 0,00617 = 0,96 kg/m. Depois multiplique pelos metros de barra.
O CA-50 é barra nervurada com escoamento de 500 MPa, vendida de 6,3 a 32 mm. O CA-60 é fio mais fino, de 4,2 a 9,5 mm, com 600 MPa, usado em estribo, tela soldada e laje. A categoria é definida no projeto.
Depende da bitola. Em 10 mm são cerca de 135 barras de 12 m; em 8 mm, perto de 211; em 12,5 mm, perto de 87.
