Beiral de laje: balanço máximo, armadura, drenagem e como não fissurar
Magis Soluções
Magis Soluções

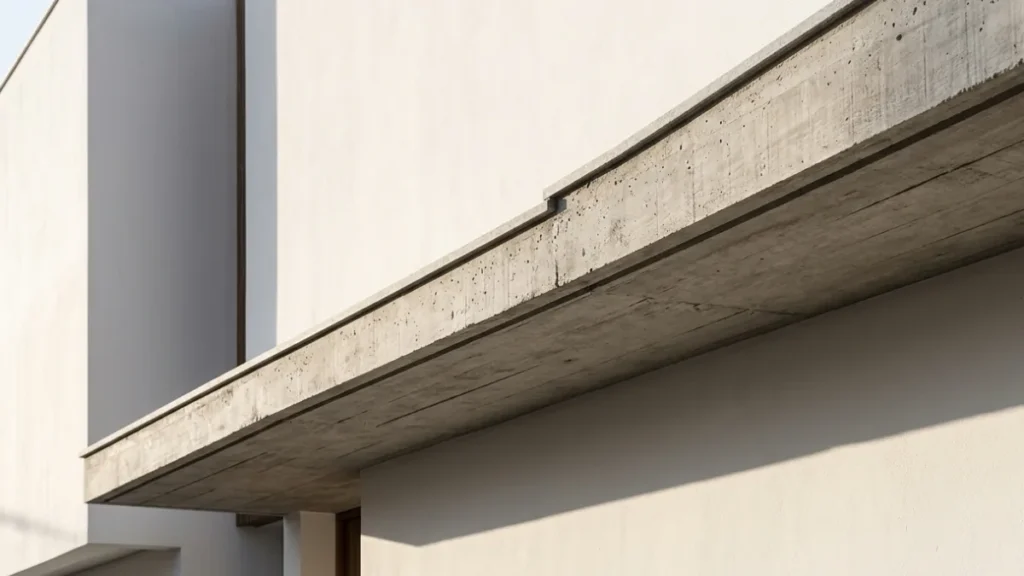

Beiral de laje é o trecho da laje que avança em balanço para além da parede, funcionando como proteção da fachada e, muitas vezes, como acabamento da cobertura. É uma peça simples de imaginar e fácil de errar, porque tudo nela depende de uma armadura que fica escondida na face de cima e de uma drenagem que quase ninguém detalha.
Direto ao ponto: a laje em balanço tem momento negativo, então o aço principal fica na face superior. Se o armador amarrar a malha embaixo, ou se o pedreiro pisar e afundar a armadura durante a concretagem, o beiral fissura na primeira semana e infiltra para sempre.
Neste guia: quando usar beiral de laje, o balanço praticado, o detalhamento da armadura negativa e do cobrimento, a pingadeira, o caimento e o checklist de concretagem.
Quando o avanço passa de 1,20 m e recebe circulação embaixo, a peça deixa de ser um beiral e passa a exigir o tratamento de estrutura em balanço descrito em marquise.
O balanço da laje se relaciona com a espessura pela rigidez necessária para controlar a flecha. Em balanço, o limite de deformação é mais rigoroso, porque a ponta é livre e a flecha se torna visível de imediato.
| Balanço | Espessura usual da laje maciça | Observação |
|---|---|---|
| Até 0,60 m | 10 cm | Beiral de proteção simples |
| 0,60 a 0,90 m | 10 a 12 cm | Faixa mais comum em residência |
| 0,90 a 1,20 m | 12 a 15 cm | Verificar flecha e armadura de pele |
| 1,20 a 1,50 m | 15 cm ou seção variável | Já pede verificação específica |
| Acima de 1,50 m | Viga em balanço ou tirante | Laje maciça pura fica antieconômica |
Uma referência prática de pré-dimensionamento em balanço é espessura próxima de 1/10 do vão em balanço, contra cerca de 1/40 em laje biapoiada. Isso mostra o quanto o balanço é mais exigente para a mesma dimensão.

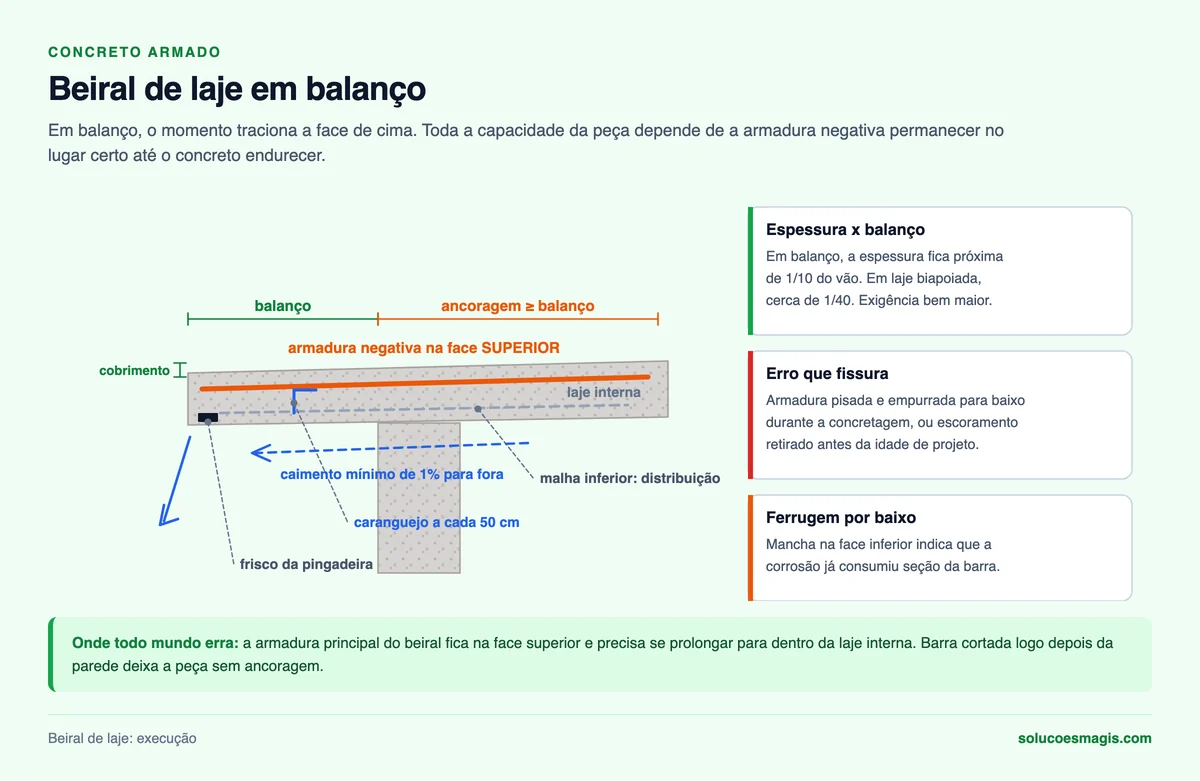

O momento em uma laje em balanço traciona a face superior. Portanto:
| Item | Prática correta | Erro frequente |
|---|---|---|
| Posição da armadura principal | Face superior | Amarrada junto à malha inferior |
| Cobrimento | 2,5 cm em ambiente urbano, 3,0 cm em zona marinha | 1,0 cm ou barra encostando na fôrma |
| Sustentação | Caranguejos a cada 50 cm | Nenhuma, armadura pisada |
| Ancoragem para dentro | Igual ou maior que o balanço | Barra cortada logo após a parede |
| Escoramento | Retirada só após a idade de projeto | Desforma antecipada por pressa |
O escoramento merece destaque. Como o carregamento em balanço é totalmente resistido pela armadura superior, desformar cedo sujeita a peça a uma solicitação que o concreto ainda não tem resistência para acompanhar. A fissura resultante fica permanente.
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.
Ver a Biblioteca →Beiral de laje sem caimento acumula água. Água parada sobre a peça significa carga extra, ataque à impermeabilização e caminho direto até a armadura negativa, que está a poucos centímetros da superfície.
A execução do rufo e da ligação com a parede está detalhada em rufo de telhado.
| Sinal | Causa provável | Ação |
|---|---|---|
| Fissura horizontal na face superior junto à parede | Armadura negativa insuficiente ou mal posicionada | Avaliação estrutural, reforço ou escoramento |
| Mancha e eflorescência na face inferior | Infiltração pela face de cima | Refazer caimento e impermeabilização |
| Ferrugem aparecendo pela face de baixo | Corrosão da armadura, cobrimento pequeno | Recuperação com remoção do concreto contaminado |
| Ponta caída, com desalinhamento visível | Flecha excessiva, desforma antecipada | Verificação estrutural |
| Água escorrendo pela parede abaixo do beiral | Falta de pingadeira | Executar frisco ou aplicar perfil pingadeira |
A ferrugem que aparece na face inferior costuma ser confundida com problema de revestimento. Ela normalmente indica que a corrosão já consumiu parte da seção da barra e que a peça perdeu capacidade.
Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.
Conhecer o eGalpão →Em laje maciça, o intervalo econômico vai até cerca de 1,20 m, com espessura entre 10 e 15 cm. Entre 1,20 e 1,50 m, ainda é viável com verificação específica de flecha. Acima disso, a solução passa a ser viga em balanço, seção variável ou tirante.
Em cima. O balanço gera momento negativo, que traciona a face superior da laje. A armadura principal deve ficar na face de cima e se prolongar para dentro da laje interna com comprimento de ancoragem adequado.
As três causas mais frequentes são armadura negativa deslocada para baixo durante a concretagem, retirada antecipada do escoramento e balanço maior que o previsto em projeto. Uma quarta causa é a sobrecarga por acúmulo de água pela falta de caimento.
Sim. Sem o frisco na borda inferior, a água contorna a extremidade por tensão superficial e escorre pela face de baixo, manchando a laje e molhando a parede exatamente onde o beiral deveria proteger.
Não sem projeto de reforço. O aumento do balanço eleva o momento de forma quadrática e a armadura existente foi dimensionada para a dimensão original. A ampliação exige análise estrutural e normalmente reforço com estrutura metálica ou fibra de carbono.
