Estruturas Metálicas
Cobertura de policarbonato: alveolar ou compacto, estrutura, vãos e instalação
Magis Soluções
Magis Soluções

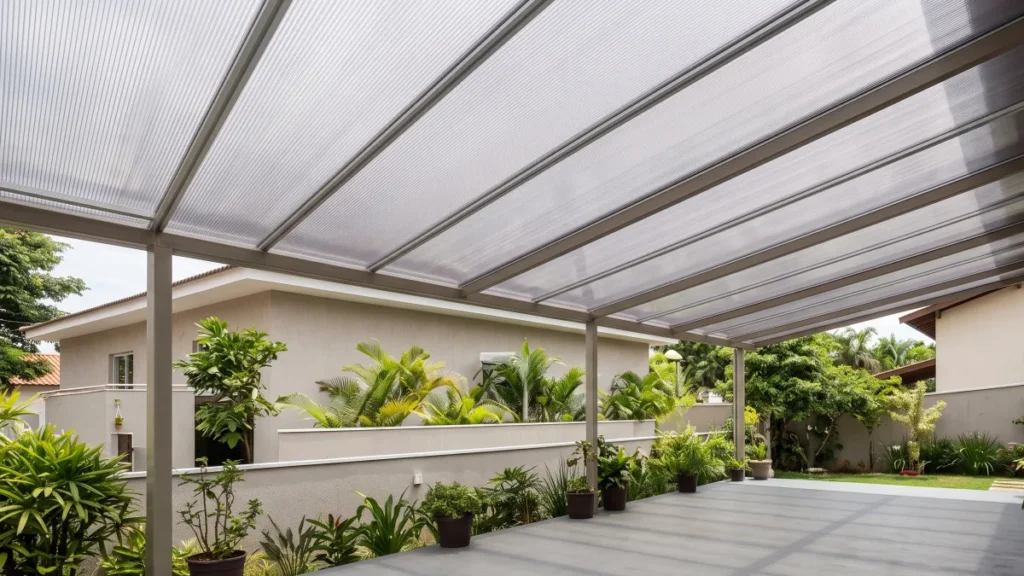

O policarbonato virou a solução padrão quando se quer cobrir sem escurecer: garagem, área de churrasqueira, corredor lateral, entrada de galpão e claraboia. Ele pesa uma fração do vidro, resiste a impacto e curva a frio, o que abre desenhos que nenhum outro fechamento translúcido permite.
Direto ao ponto: a chapa quase nunca falha por carga. Ela falha por dilatação e por instalação. O policarbonato se expande muito com a temperatura, e se o furo for justo ou o perfil não deixar folga, a chapa trinca a partir do parafuso. Furo folgado, arruela de vedação e sentido correto dos alvéolos resolvem a maior parte dos problemas.
Neste guia: alveolar contra compacto, espessuras e vãos, inclinação, os perfis de fixação, a estrutura de apoio e o checklist de instalação.
| Característica | Alveolar | Compacto |
|---|---|---|
| Estrutura | Camadas com alvéolos internos | Chapa maciça |
| Peso | 1,3 a 3,5 kg/m² | 4,8 a 14 kg/m² |
| Isolamento térmico | Bom, o ar dos alvéolos isola | Baixo, similar ao vidro |
| Transparência | Translúcido, imagem difusa | Transparente, imagem nítida |
| Resistência a impacto | Alta | Muito alta |
| Vão entre apoios | Maior | Menor para a mesma espessura |
| Custo por m² | Menor | Maior |
Na cobertura, o alveolar domina por peso, isolamento e custo. O compacto entra onde se quer visão nítida, como em fechamento lateral, brise e cobertura de piscina, ou onde o impacto é severo.
A espessura da chapa alveolar se relaciona diretamente com o vão livre entre apoios e com a carga de vento da região.
| Espessura alveolar | Vão usual entre apoios | Aplicação |
|---|---|---|
| 4 mm | 0,50 a 0,70 m | Fechamento leve, estufa pequena |
| 6 mm | 0,70 a 0,90 m | Cobertura leve protegida |
| 8 mm | 0,90 a 1,10 m | Uso geral em cobertura |
| 10 mm | 1,10 a 1,40 m | Cobertura de garagem e área externa |
| 16 mm | 1,40 a 2,00 m | Vãos maiores e maior isolamento |
Os valores servem como referência de partida. O vão admissível real depende da carga de vento local, do tipo de apoio, da largura da chapa e do fabricante, e deve ser confirmado no catálogo técnico do produto.
| Perfil | Função | Observação |
|---|---|---|
| Perfil H de junção | Une chapas lado a lado | Versão em duas partes permite dilatação e desmontagem |
| Perfil U de acabamento | Fecha a extremidade do alvéolo | Vem depois da fita, nunca no lugar dela |
| Perfil clip ou tampa e base | Sistema de fixação por pressão | Melhor estanqueidade em cobertura |
| Rufo e arremate | Ligação com parede | Deve permitir movimento da chapa |
| Parafuso com arruela EPDM | Fixação direta na estrutura | Furo maior que o parafuso, sem apertar até deformar |

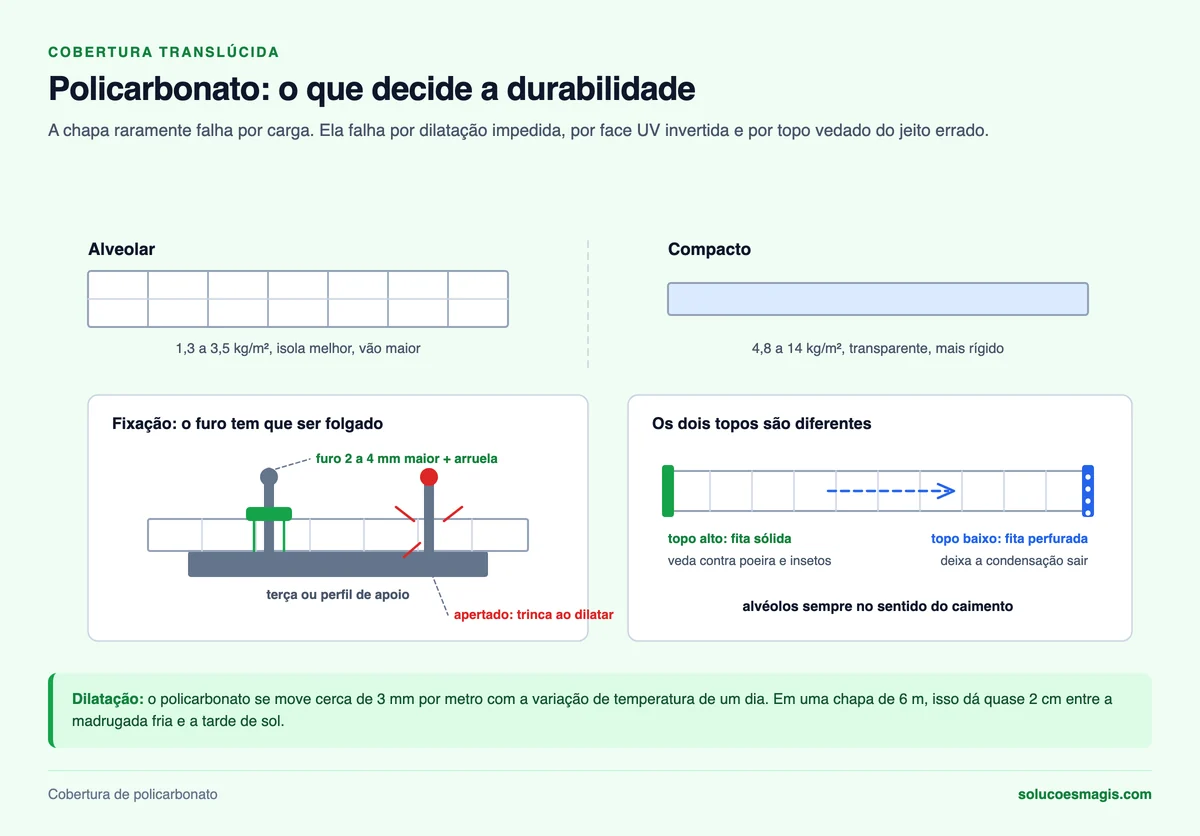

A folga do furo é o detalhe mais importante da instalação. O policarbonato dilata cerca de 3 mm por metro a cada variação de 40 graus. Em uma chapa de 6 m, isso significa quase 2 cm de movimento entre a madrugada fria e a tarde de sol. O furo precisa ser de 2 a 4 mm maior que o diâmetro do parafuso, e o parafuso não pode ser apertado ao ponto de prender a chapa.
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.
Ver a Biblioteca →O policarbonato é só o fechamento. Quem sustenta é a estrutura metálica ou de madeira embaixo, e ela precisa ser dimensionada para a carga de vento, que costuma ser o esforço dominante em cobertura leve.
Quando a cobertura em policarbonato avança em balanço sobre a entrada, o conjunto passa a ser uma marquise e precisa da verificação descrita em marquise.
Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.
Conhecer o eGalpão →Para cobertura de área externa, 8 mm e 10 mm são as espessuras mais usadas, permitindo apoios a cada 0,90 a 1,40 m. Onde se quer maior espaçamento entre apoios e mais isolamento térmico, 16 mm é a escolha. Chapas de 4 e 6 mm ficam para fechamentos leves e protegidos.
De 8% a 10%. Com menos que isso, a água escorre lentamente, deposita sujeira e mancha a chapa de forma permanente. Em coberturas longas, use o valor maior, porque o percurso da água aumenta.
Alveolar para cobertura, por ser mais leve, isolar melhor o calor e custar menos. Compacto onde é preciso enxergar com nitidez ou onde o impacto é severo, como fechamento lateral, brise e proteção de piscina.
Porque o furo ficou justo ou o parafuso foi apertado demais, impedindo a dilatação da chapa. O material se expande cerca de 3 mm por metro com a variação de temperatura de um dia. O furo deve ser de 2 a 4 mm maior que o parafuso, com arruela de vedação e aperto apenas até o contato.
A chapa com camada de proteção UV instalada com a face correta voltada para o sol mantém a transparência por muitos anos. O amarelamento rápido acontece quando a chapa é montada invertida, quando não tem proteção UV ou quando sofre ataque químico de selante ou tinta incompatível.
