Como Calcular Treliça Metálica: Passo a Passo e Erros
Magis Soluções
Magis Soluções
Calcular treliça metálica exige muito mais do que traçar triângulos. É preciso definir o espaçamento correto de terças, garantir que cada montante fique posicionado abaixo de um ponto de carga, dimensionar as diagonais para os dois sentidos de esforço e verificar os perfis pela norma. Um erro em qualquer etapa compromete toda a estrutura — e na prática, a maioria dos erros acontece no início do processo, antes do cálculo propriamente dito.
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.

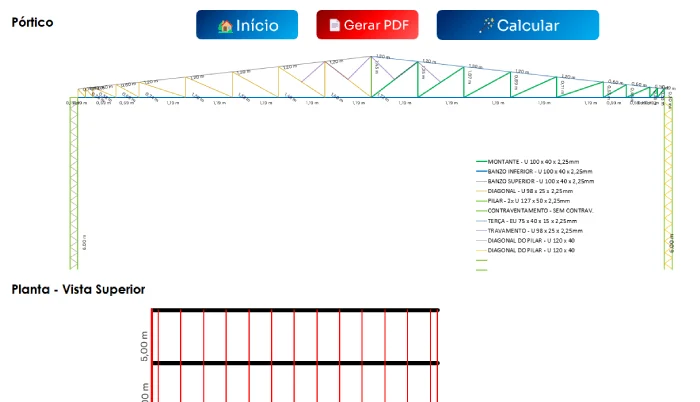

Ver a Biblioteca →O eGalpão gera a geometria completa da treliça, distribui as terças, posiciona montantes e diagonais e faz a estimativa preliminar dos perfis. Você informa as dimensões do galpão — o software entrega a lista de materiais.
Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.
Conhecer o eGalpão →Antes de traçar qualquer barra da treliça, é preciso definir o passo das terças — os perfis que suportam a telha e transferem a carga para a treliça. Esse espaçamento é ditado pelo fabricante da telha:
| Tipo de telha | Espaçamento máximo de terça |
|---|---|
| Galvalume ondulada 0,43mm | 1,10 m |
| Galvalume trapezoidal 0,50mm | 1,50 m |
| Galvalume trapezoidal 0,65mm | 2,00 m |
| Telha sanduíche PU 50mm | 2,50 m |
O espaçamento real de terças também depende do tipo de telha escolhido e da região do projeto (zonas de vento). Sempre consulte o catálogo do fabricante da telha antes de definir o passo.
Com o passo de terças definido, o processo de traçado segue uma lógica fixa:

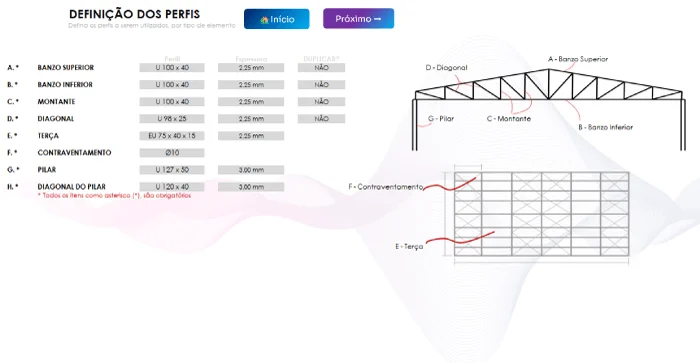

Com os esforços calculados em cada barra, o dimensionamento segue a NBR 8681. Para cada elemento:
Perfis cantoneira (L) em dupla são os mais comuns em treliças de galpões leves. Para vãos maiores ou cargas especiais, perfis U enrijecido (Ue) e tubulares quadrados oferecem melhor relação resistência/peso. Veja a comparação completa no artigo sobre os melhores programas de estrutura metálica para fazer esse dimensionamento.
A aplicação mais comum de treliça metálica no Brasil é como estrutura primária de telhado — em galpões industriais, hangares, oficinas, garagens grandes e até residências de vão amplo. A treliça metálica para telhado vence vãos de 6 a 30 metros sem pilares intermediários, suportando o peso da telha, a sobrecarga de manutenção e a pressão de vento conforme a NBR 6123.
O dimensionamento da treliça metálica para telhado segue a mesma lógica geral apresentada acima, com três decisões específicas do uso em cobertura:
Em projetos com várias treliças paralelas (galpões e telhados retangulares), o espaçamento entre elas é tão importante quanto a geometria interna. Treliças metálicas para telhados são posicionadas em módulos de 5 a 8 metros, sempre em correspondência com os pilares ou pórticos da estrutura. Espaçamento maior reduz o número de treliças mas exige perfis mais robustos nas terças que vencem o vão entre elas.
| Tipo de cobertura | Espaçamento entre treliças | Inclinação típica |
|---|---|---|
| Galpão industrial pequeno (até 20m vão) | 5,0 a 6,0 m | 12% a 15% |
| Galpão industrial médio (20–30m vão) | 6,0 a 7,5 m | 10% a 15% |
| Galpão grande (acima de 30m) | 7,5 a 8,0 m | 10% a 12% |
| Telhado residencial / comercial leve | 3,0 a 5,0 m | 15% a 25% |
Para um panorama completo dos tipos de estrutura metálica de cobertura — incluindo treliças, tesouras e pórticos —, consulte o artigo sobre estrutura metálica para telhado.
Tecnicamente são o mesmo elemento — uma treliça plana usada como estrutura de cobertura. Na prática, “tesoura” é o termo mais usado em campo; “treliça” é o termo técnico-acadêmico. Ambas seguem o mesmo princípio: barras conectadas em nós formando triângulos que resistem a cargas por tração e compressão.
Treliças metálicas são usadas em vãos de 6 a 60 metros. Para vãos até 20 metros, perfis cantoneira duplos são suficientes. Acima de 25 metros, normalmente se usam perfis W ou tubulares, e a altura da treliça aumenta proporcionalmente (regra geral: altura ≈ L/8 a L/10).
Sim. O cálculo estrutural de treliças metálicas para uso em edificações exige responsabilidade técnica de engenheiro civil ou estrutural habilitado no CREA. O projeto deve ser assinado e carimbado para fins de aprovação e construção.
