O condutor pluvial é o tubo vertical que leva a água da calha até o solo. Parece o item mais banal da cobertura, mas é ele que define se o sistema aguenta a chuva forte ou se a calha transborda para dentro da laje justamente no dia do temporal.
Direto ao ponto: o dimensionamento parte de três dados, que são a área de contribuição do telhado, a intensidade de chuva da cidade e a duração adotada. Com isso se obtém a vazão, e a partir dela o diâmetro do condutor e a seção da calha. Adotar diâmetro por hábito, sem essa conta, é a origem da maioria dos transbordamentos.
Neste guia: como calcular a área de contribuição, os diâmetros usuais, a calha embutida atrás da platibanda, o extravasor de segurança e a manutenção.

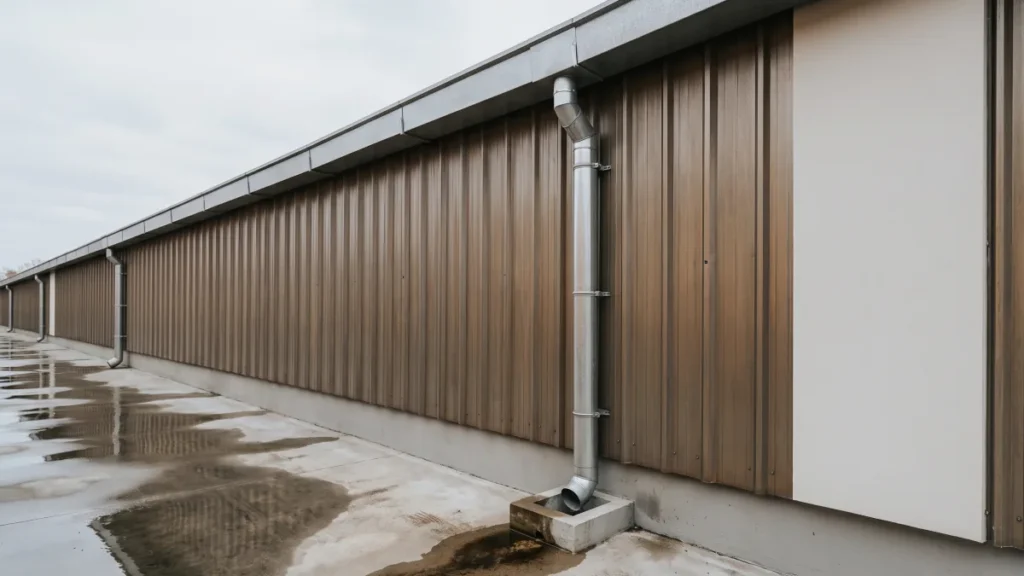

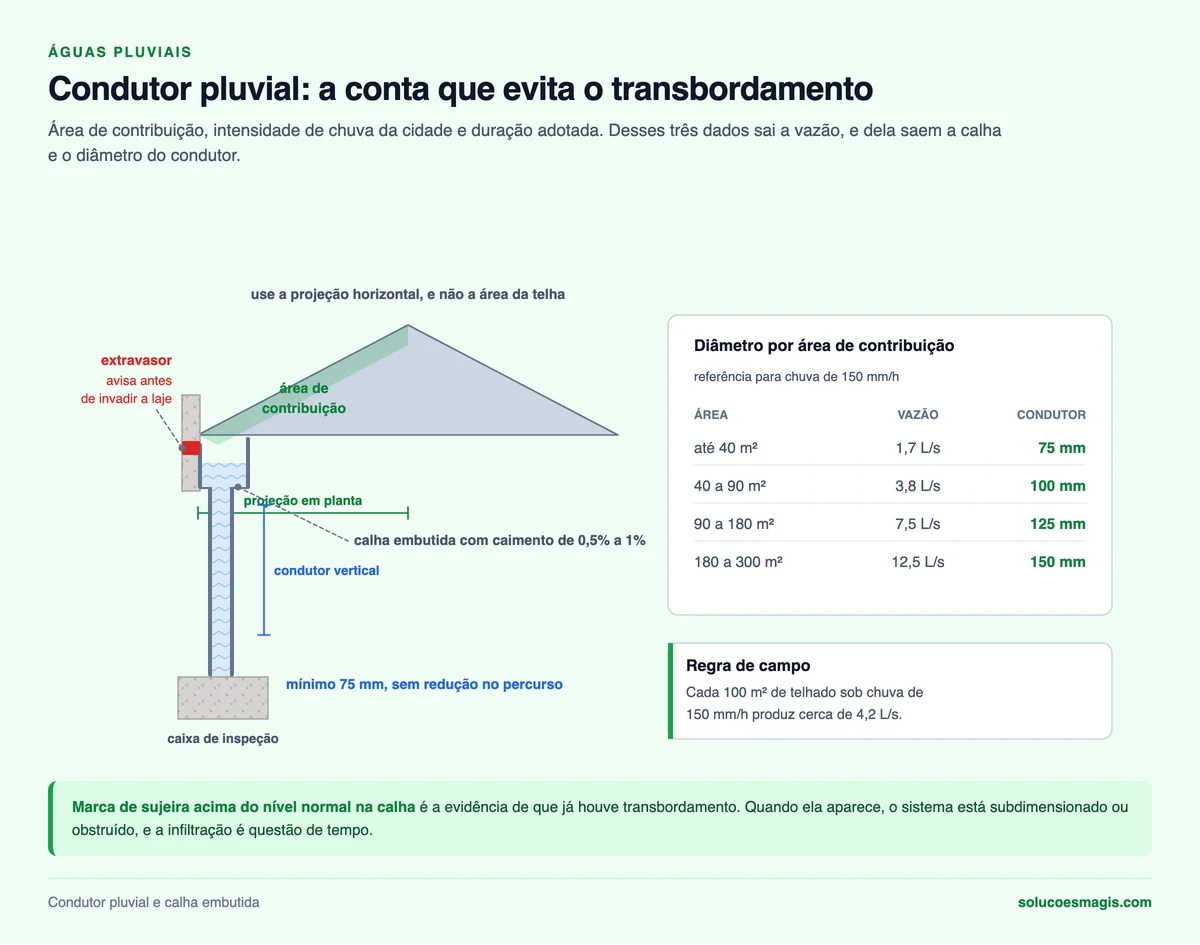

A vazão de projeto sai do produto entre a área de contribuição e a intensidade de chuva. Uma regra prática de campo: cada 100 m² de telhado sob chuva de 150 mm por hora produz cerca de 4,2 litros por segundo.
| Área de contribuição | Vazão aproximada a 150 mm/h | Diâmetro usual do condutor |
|---|---|---|
| Até 40 m² | 1,7 L/s | 75 mm |
| 40 a 90 m² | 3,8 L/s | 100 mm |
| 90 a 180 m² | 7,5 L/s | 125 mm |
| 180 a 300 m² | 12,5 L/s | 150 mm |
| Acima de 300 m² | Calcular | 150 mm ou mais de um condutor |
Os valores da tabela servem como referência inicial. O dimensionamento definitivo deve usar a intensidade de chuva da cidade e considerar o traçado do condutor, porque desvios e trechos horizontais reduzem a capacidade.
A calha embutida é a que corre atrás da platibanda em telhado embutido. Ela concentra o maior risco de infiltração de toda a cobertura, porque a água coletada fica dentro do perímetro construído.
| Item | Prática correta | Consequência do erro |
|---|---|---|
| Seção da calha | Calculada pela vazão, com folga | Transbordamento por dentro na chuva forte |
| Caimento | 0,5% a 1% na direção da saída | Água parada, sedimento e corrosão |
| Impermeabilização | Subindo pelo menos 20 cm na platibanda | Água entra pela junta calha e parede |
| Extravasor | Furo na platibanda acima do nível de operação | A calha invade a laje antes de avisar |
| Número de saídas | Duas ou mais em calha longa | Uma folha entope e o sistema inteiro para |
| Acesso para limpeza | Previsto no projeto | Nunca é feita a manutenção |
O extravasor é o item mais barato e o mais eficaz. Ele é um furo ou uma boca na face externa da platibanda, posicionado acima do nível normal de operação da calha e abaixo da borda interna. Se a saída entupir, a água sai por ali e escorre visivelmente pela fachada, avisando o proprietário antes de invadir a laje.
A comparação entre telhado embutido e telhado com beiral, com todas as implicações de manutenção, está em platibanda ou beiral.
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.
Ver a Biblioteca →| Material | Aplicação | Observação |
|---|---|---|
| PVC série pluvial | Condutor aparente e embutido | Padrão de mercado, boa relação custo e desempenho |
| Aço galvanizado | Calha e condutor industrial | Resistente a impacto, exige pintura no tempo |
| Galvalume | Calha de galpão | Melhor desempenho contra corrosão |
| Alumínio | Calha residencial aparente | Leve e sem manchas de ferrugem |
| Aço inox | Ambientes agressivos | Custo alto, vida muito longa |
Em galpão metálico, a calha costuma ser fabricada em chapa dobrada com a mesma família da telha, e o dimensionamento segue os mesmos princípios em escala maior. O detalhamento está em calha para galpão metálico.
Um ponto que gera problema recorrente é despejar o condutor diretamente no piso junto à fundação. A água concentrada satura o solo no pé da estrutura, o que em galpão e em edificação leve pode afetar o comportamento da fundação ao longo dos anos.
| Frequência | Serviço |
|---|---|
| Semestral | Limpeza da calha e das bocas de saída |
| Antes do período chuvoso | Inspeção completa, remoção de folha e sedimento |
| Anual | Verificação de emendas, solda e vedação da calha |
| Anual | Teste do extravasor e das caixas de inspeção |
| Após temporal | Conferir marcas de transbordamento na calha |
As marcas de sujeira acima do nível normal na parede interna da calha são a evidência de que houve transbordamento. Se essa marca existe, o sistema está subdimensionado ou obstruído, e a infiltração é questão de tempo.
Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.
Conhecer o eGalpão →75 mm em qualquer cobertura. Tubos de 50 mm entopem com folha e sedimento com muita facilidade. Para áreas de contribuição maiores, os diâmetros usuais sobem para 100, 125 e 150 mm, definidos pela vazão de projeto.
Use a projeção horizontal da superfície que despeja água no ponto analisado, e não a área inclinada real da telha. Quando existe parede alta adjacente que lança água sobre o telhado, some metade da área dessa parede à área de contribuição.
Porque a seção da calha ou o diâmetro do condutor foram adotados sem cálculo, porque existe redução de diâmetro no percurso, porque há trechos horizontais longos que reduzem a capacidade, ou porque a calha não tem caimento para a saída.
É uma abertura na face externa da platibanda, posicionada acima do nível de operação da calha e abaixo da borda interna. Se a saída entupir, a água sai por ali e escorre visivelmente pela fachada, avisando o proprietário antes de invadir a laje. É o item mais barato do sistema.
Não. A ligação é proibida, causa refluxo dentro da edificação em períodos de chuva e sobrecarrega o sistema de tratamento. A água pluvial deve ir para a sarjeta, para a rede pluvial, para infiltração no terreno ou para reservatório de retenção, conforme a exigência do município.
