Galpão de Estrutura Metálica DWG – Download de vários projetos

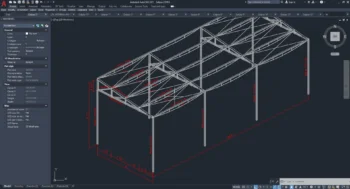

Projeto de galpão de estrutura metálica em DWG é exatamente o que o projetista precisa para adaptar e o montador precisa para consultar medida específica em obra. A diferença em relação ao PDF é simples: o DWG é editável — você abre no AutoCAD, mede, altera cota, ajusta geometria e exporta a prancha que precisa. Aqui você encontra onde baixar projetos em DWG prontos e como gerar o seu a partir do cálculo.
A Biblioteca de Projetos do Aço tem mais de 300 projetos completos de galpões metálicos — todos com arquivo DWG incluído. Cada projeto da biblioteca é entregue em formato editável para AutoCAD, com todas as pranchas do executivo:
Você baixa o DWG, abre no AutoCAD e adapta para o cliente: muda as dimensões, ajusta o pé-direito, reposiciona portões. Em vez de começar o desenho do zero, você parte de um executivo completo e já calculado. O tempo de trabalho cai de dias para horas.

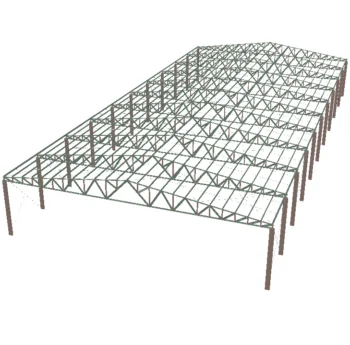

Na biblioteca tem projetos para os tamanhos mais executados — 10×15, 10×20, 10×30, 15×30 — e variações: uma água, duas águas, com mezanino, com shed. Para o próximo cliente que pedir um galpão nessa faixa, você já tem a base pronta.

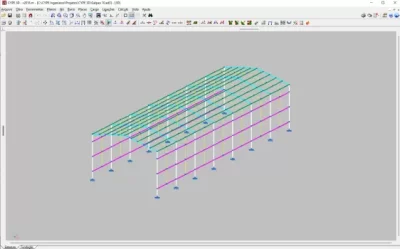

Quando o projeto precisa ser calculado do zero — geometria fora do padrão, cargas específicas, cliente com requisitos especiais — a forma mais eficiente de ter o DWG é gerar direto do cálculo. O eGalpão faz exatamente isso: você entra com as dimensões e cargas, o software dimensiona a estrutura e gera automaticamente o memorial de cálculo, a lista de materiais e os desenhos em formato exportável.
A vantagem de gerar o DWG a partir do cálculo: a geometria dos desenhos é coerente com o dimensionamento. Nenhuma discrepância entre o que está na prancha e o que foi calculado — cada perfil desenhado é o perfil que o cálculo escolheu.
DWG é o formato nativo do AutoCAD — padrão da indústria para projetos técnicos no Brasil. Diferente do PDF, o DWG é editável: você mede diretamente no desenho, altera cotas, acrescenta elementos e exporta pranchas específicas para impressão ou envio.
| Situação | DWG | |
|---|---|---|
| Aprovação na prefeitura | Não | Sim |
| Consulta em obra | Não | Sim |
| Adaptação do projeto | Sim | Não |
| Orçamento com medição direta | Sim | Limitado |
| Entrega ao cliente | Opcional | Sim |
Na prática: o projetista trabalha no DWG e entrega o PDF para o cliente e para a prefeitura. O montador usa o PDF em obra e abre o DWG quando precisa de uma medida específica que não ficou clara na prancha impressa.
Para vãos acima de 15 m, usar DWG genérico como projeto executivo é tecnicamente irregular. O vento, o solo e as cargas específicas mudam o dimensionamento. A biblioteca tem projetos calculados para cada faixa — não são templates genéricos.
Como base, sim. O projeto precisa ser conferido e adaptado por engenheiro responsável para as condições do terreno e a região. A biblioteca entrega projeto técnico completo — não é um template vazio, é um executivo calculado que serve como ponto de partida para adaptação.
AutoCAD é o padrão. Para visualização gratuita: DWG TrueView (da Autodesk). Para edição profissional: AutoCAD, BricsCAD ou ZWCAD. LibreCAD e FreeCAD são opções gratuitas com limitações de compatibilidade para arquivos complexos.
No AutoCAD: File → Plot → selecione “DWG To PDF.pc3” como impressora. No DWG TrueView: mesma operação. Qualquer prancha pode ser exportada em escala definida para PDF, pronta para aprovação na prefeitura ou consulta em obra.

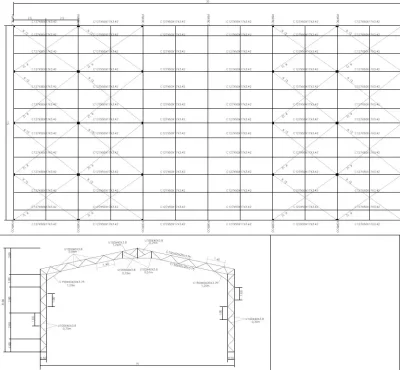

Planta baixa estrutural, planta de cobertura, elevações frontal e lateral, corte transversal, detalhes de fundação (sapatas e chumbadores), detalhes de ligação (base de pilar, cume, beiral) e lista de materiais. Projeto sem esses itens não é projeto completo.
