Galpão de estrutura metálica é a escolha de quem precisa de área construída rápido, com vãos livres grandes e possibilidade de ampliar no futuro. A estrutura em aço entrega isso — mas o resultado depende de um projeto bem calculado e bem detalhado, não de template genérico. Quem já tentou atalho aqui sabe o custo do retrabalho.
A Biblioteca de Projetos do Aço tem mais de 300 projetos completos de galpões de estrutura metálica — dos barracões de 60 m² até galpões industriais de 800 m². Cada projeto vem em PDF (para consulta e aprovação) e DWG (para editar no AutoCAD):
Para os tamanhos mais pedidos — 10×20, 10×30, 15×30 — tem mais de uma variação na biblioteca: com e sem mezanino, pórtico simples e pórtico rígido, uma água e duas águas. Você baixa, abre o DWG, adapta para o cliente e já parte para o orçamento — sem esperar semanas nem gastar R$ 8.000 num projeto do zero.
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.

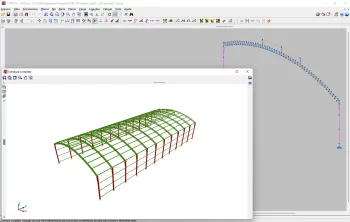

Ver a Biblioteca →Quando a biblioteca não resolve — terreno fora do padrão, cargas específicas, geometria que não bate com nenhum modelo — o eGalpão calcula a estrutura completa do zero. Você informa as dimensões, a região e o tipo de cobertura; o software aplica as normas brasileiras e entrega o projeto pronto.
O que o eGalpão entrega:
Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.

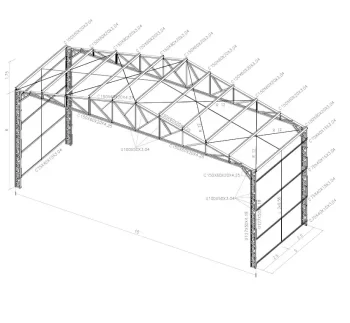

Conhecer o eGalpão →É uma edificação onde os esforços estruturais — peso da cobertura, vento, cargas de equipamentos — são absorvidos por uma estrutura de aço. Pilares metálicos, vigas ou tesouras e terças formam o esqueleto que sustenta tudo. Os elementos são fabricados em oficina com controle dimensional preciso e montados em campo — o que permite executar a estrutura em dias, não semanas.
Pilar e viga de cobertura formam conjunto rígido com ligação de momento na base e no cume. Permite vãos de 15 a 50 m com altura variável — o formato “foleado” característico. É o sistema mais eficiente para galpões industriais de médio e grande porte.
Pilar simples articulado na base com tesoura ou treliça metálica no topo. Mais simples de fabricar, indicado para vãos de 6 a 25 m. Padrão para galpões comerciais, oficinas e barracões.
Paredes de alvenaria como fechamento lateral e apoio, com cobertura em estrutura metálica. Reduz custo de fechamento mas limita ampliação futura. Comum em galpões comerciais de menor porte.

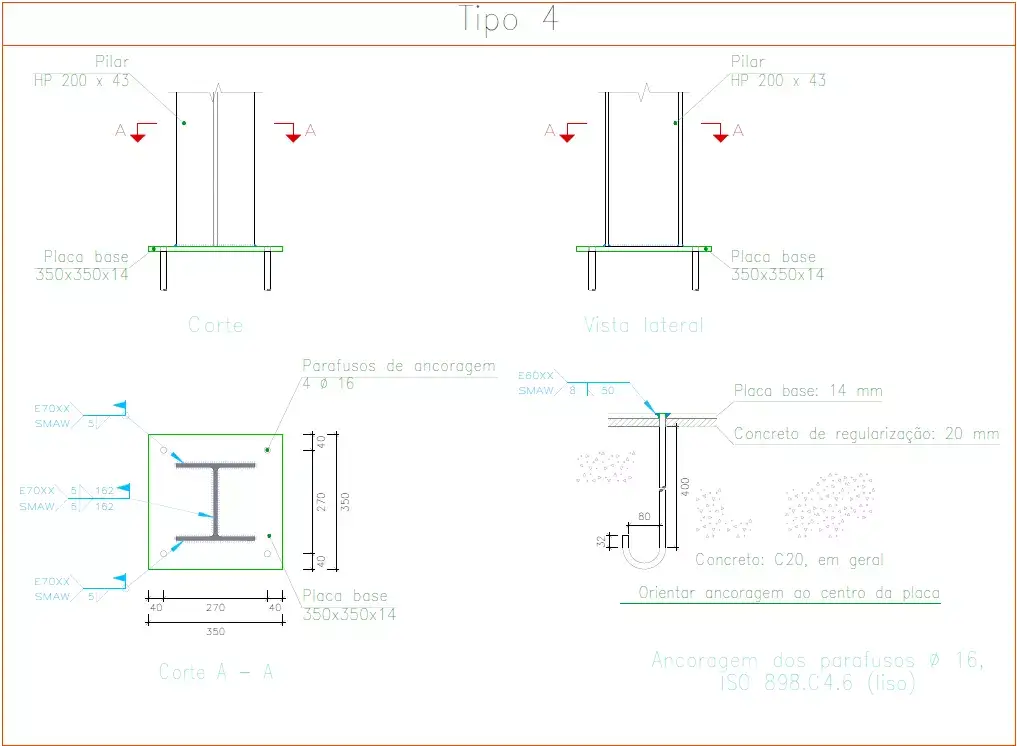

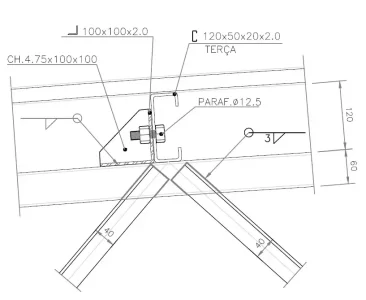

É o item que mais gera retrabalho em obra. Detalhe mal especificado significa furos no lugar errado, chapa fina demais, parafusos subdimensionados ou solda feita por quem não viu o projeto. Um projeto completo detalha a chapa de base do pilar, a ligação pilar-tesoura, o cume e a fixação das terças — cada um com dimensões, parafusos e tipo de solda especificados.
| Critério | Estrutura Metálica | Concreto Armado |
|---|---|---|
| Velocidade de montagem | Alta (semanas) | Baixa (meses) |
| Vão livre sem pilar | Até 50 m+ | Limitado e caro |
| Peso próprio | Baixo | Alto |
| Ampliação futura | Fácil | Difícil e cara |
| Custo inicial | Comparável ou menor | Varia por porte |
Galpão simples de 200 a 500 m²: 1 a 3 semanas de montagem, após fabricação (2 a 6 semanas). A fundação é o item que mais atrasa — cura do concreto das sapatas mais 7 a 14 dias antes do chumbamento dos pilares.
Sim, sempre. Normalmente sapatas isoladas de concreto com chumbadores. O tipo e dimensão dependem do solo (laudo de sondagem) e da carga dos pilares. Galpão sem fundação calculada é obra irregular e pode ser vetada na vistoria.
Estrutura + cobertura de galpão simples: R$ 350 a R$ 600/m² dependendo da região, vão e acabamento. Esse valor não inclui fundação, fechamento lateral, piso e instalações. Para orçamento preciso, dimensione a estrutura com o eGalpão e levante a lista de materiais com pesos reais.
Como base técnica, sim — com adaptação por engenheiro responsável para as condições do terreno e da região. Os projetos da biblioteca são executivos completos com memorial de cálculo, não templates genéricos.
