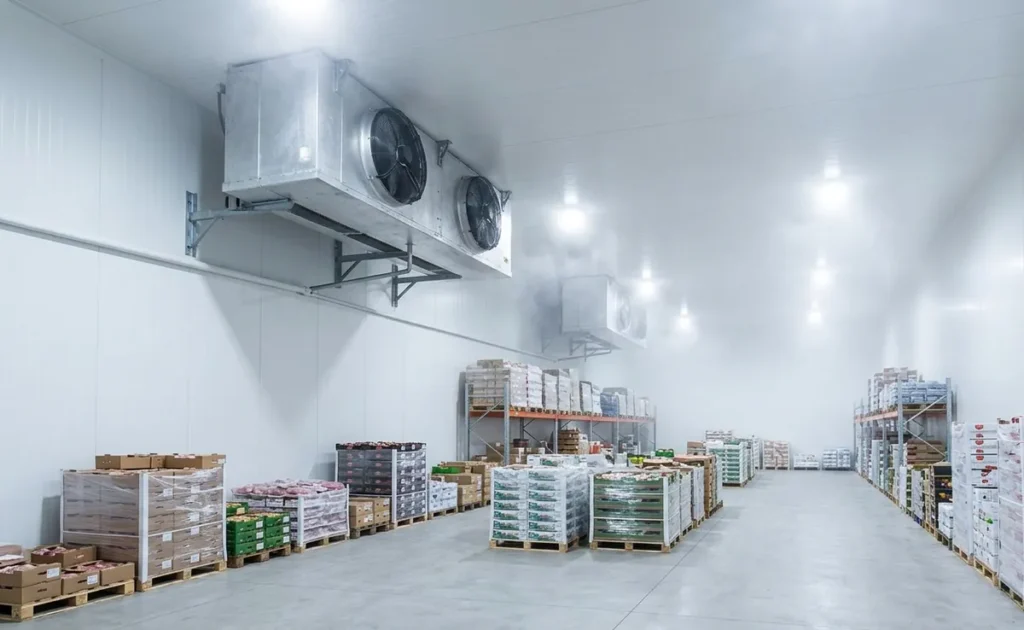

Câmara fria que não segura temperatura é dinheiro queimado todo mês na conta de luz. O compressor não para, a temperatura oscila, o produto perde validade e o frigorífico passa a trabalhar pra pagar energia. Quase sempre o problema não está na máquina de refrigeração — está no galpão para frigorífico mal isolado: vedação ruim, ponte térmica, piso sem isolamento. Resolver isso no projeto custa uma fração do que custa depois, em obra pronta e produto estragado.
Galpão para frigorífico não é galpão comum com um ar-condicionado forte dentro. É outra obra: muda o painel de fechamento, muda o piso, muda o forro, muda como a estrutura metálica recebe carga e como ela sustenta os equipamentos de refrigeração. Este guia mostra o que de fato muda, qual painel frigorífico usar por faixa de temperatura, como tratar piso e ponte térmica, e o que a estrutura precisa aguentar.
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.
Ver a Biblioteca →No galpão comum você se preocupa com vão, pé-direito, telha e fundação. No galpão para frigorífico tudo isso continua valendo, só que entra uma exigência que domina o projeto inteiro: isolamento térmico. Cada watt que entra de calor é watt que o compressor tem que tirar — e refrigeração é a coisa mais cara de operar num frigorífico.
Em resumo: o galpão deixa de ser só um abrigo e passa a ser parte do sistema de refrigeração. A estrutura metálica é a casca; o painel frigorífico é a garrafa térmica dentro dela.
O painel frigorífico é um sanduíche: duas chapas de aço galvanizado pré-pintado por fora e um núcleo isolante no meio. É ele que segura o frio. Existem três núcleos no mercado, e a escolha muda preço, desempenho e comportamento ao fogo:
Para a maioria dos frigoríficos a recomendação prática é PIR: isola como o PU e tira o maior risco da operação, que é incêndio em painel. Lã de rocha entra em pontos específicos de compartimentação.
Quanto mais frio dentro, mais espesso o painel. Resfriado (carne, laticínio, hortifruti) trabalha entre 0 e 10 °C e pede painel mais fino. Congelado (-18 a -25 °C) pede painel bem mais grosso, porque a diferença de temperatura para o ambiente externo é enorme. A tabela abaixo dá a faixa usual — o dimensionamento exato sai do cálculo de carga térmica:
| Temperatura de operação | Aplicação | Espessura de painel sugerida |
|---|---|---|
| 10 a 15 °C | Antecâmara, doca refrigerada, sala de manipulação climatizada | 50 – 75 mm |
| 0 a 10 °C | Câmara resfriada (carne fresca, laticínio, hortifruti) | 75 – 100 mm |
| -5 a 0 °C | Resfriado próximo a zero, pescado fresco | 100 – 125 mm |
| -18 a -25 °C | Câmara congelada (estoque de congelados) | 150 – 200 mm |
| Abaixo de -25 °C | Túnel de congelamento rápido | 200 mm ou mais |
Repare no salto: do resfriado para o congelado a espessura praticamente dobra. Subdimensionar o painel da câmara congelada é o erro que mais aparece — economiza pouco na obra e custa caro na conta de energia pra sempre.

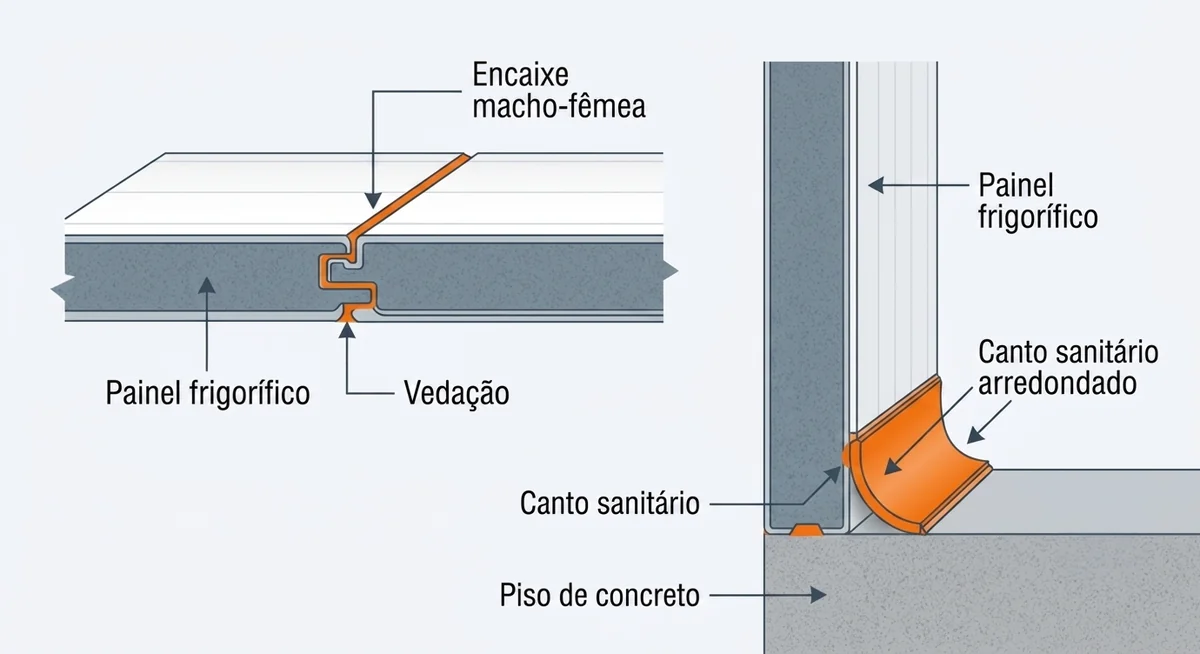

Painel grosso não adianta se o frio escapa pelas frestas. Os pontos onde a câmara perde temperatura — e onde forma gelo — são quase sempre os mesmos:
Vedação não é acabamento, é eficiência energética. Cada metro de emenda mal fechada e cada ponte térmica obriga o compressor a trabalhar mais. Numa câmara congelada, vedação caprichada se paga em poucos meses só na economia de energia de refrigeração.
Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.
Conhecer o eGalpão →Parede e teto quase todo mundo isola. O piso é onde a obra economiza errado. Na câmara resfriada acima de zero dá pra ser mais simples, mas na congelada o piso sem isolamento é problema garantido:
O sintoma clássico de piso sem isolamento na câmara congelada é o chão que incha com o tempo. Quando isso aparece, o conserto é refazer o piso inteiro — por isso isolar o piso na origem é inegociável em congelado.
O teto da câmara é forro frigorífico — painel suspenso, com o mesmo núcleo isolante das paredes — pendurado na estrutura metálica do galpão. Entre o forro e a telha de cobertura fica um ático ventilado, que não é refrigerado. Isso separa duas coisas: a câmara fria fica selada no forro, e a cobertura do galpão segue sua função normal de proteger da chuva e do sol.
O pé-direito interno da câmara é definido pela altura de estocagem (porta-paletes) mais o espaço dos evaporadores e da circulação de ar frio no topo. Pé-direito de mais é volume frio a refrigerar à toa; de menos atrapalha o fluxo de ar e a verticalização da estocagem. Some à altura da câmara o ático acima do forro para chegar no pé-direito do galpão.
A estrutura do galpão para frigorífico carrega mais que a de um galpão comum. Além do peso próprio, vento e cobertura, ela recebe:
Por isso o dimensionamento não pode partir de carga de galpão genérico. Pórtico, terças e contraventamento têm que entrar com as cargas concentradas dos equipamentos nos pontos certos. E a estrutura deve ficar fora do envelope isolado sempre que possível, pra não virar ponte térmica — quando atravessa, exige interrupção térmica no ponto.
Frigorífico que atende SIF, inspeção estadual ou Anvisa tem layout pensado pra higiene e fluxo, não só pra frio:
Essas exigências mudam o projeto desde o começo: posição de portas, número de câmaras, onde fica a casa de máquinas. Não dá pra resolver depois sem retrabalho caro.
Galpão para frigorífico custa mais por metro quadrado que galpão comum, e a diferença vem principalmente do isolamento, não da estrutura. O painel frigorífico, o piso isolado e a refrigeração dominam o orçamento. Em ordem de peso:
Vale faixa de R$/m² aqui não ajuda: varia demais por temperatura de operação, espessura de painel, região e porte. O que vale é a lógica — investir em isolamento e vedação reduz o custo de energia pela vida toda da câmara. Economia no painel vira despesa no compressor.
Para câmara congelada operando entre -18 e -25 °C, a espessura usual de painel é de 150 a 200 mm. Resfriado, entre 0 e 10 °C, fica na faixa de 75 a 100 mm. Túnel de congelamento rápido pode passar de 200 mm. O valor exato sai do cálculo de carga térmica, mas subdimensionar o painel da congelada é o erro mais caro: economiza pouco na obra e pesa na conta de energia pra sempre.
PU (poliuretano) isola bem e é mais barato, mas queima com facilidade. PIR (poliisocianurato) isola praticamente igual ao PU e tem comportamento ao fogo bem melhor, sendo hoje o padrão recomendado. Lã de rocha isola menos por centímetro, exigindo painel mais grosso, mas é incombustível — usada em paredes corta-fogo. Para a maioria dos frigoríficos, PIR é a escolha mais equilibrada.
Porque sem aquecimento o frio desce para o solo, a água presente no solo congela e expande, e o piso levanta de baixo para cima — fenômeno chamado heave, que incha e racha o piso. Resistências ou tubos de circulação sob o isolamento mantêm o solo acima de zero e evitam isso. Junto com o aquecimento entram a placa isolante e a barreira de vapor sob o piso de operação.
Sim. Além de vento e cobertura, a estrutura carrega o peso dos painéis frigoríficos (grossos e pesados na congelada) e dos equipamentos de refrigeração — evaporadores no forro, condensadores e tubulação na cobertura. O dimensionamento tem que entrar com essas cargas concentradas, e a estrutura deve ficar fora do envelope isolado para não virar ponte térmica.
