Junta de dilatação no piso industrial: tipos, espaçamento, corte e selante
Magis Soluções
Magis Soluções
O piso ficou bonito na entrega, e três meses depois tem uma fissura atravessando o pano na diagonal, a dois palmos da junta serrada. Mais adiante, a borda da junta esfarelou na rota da empilhadeira. Quase toda patologia de piso de galpão começa na junta: no lugar errado, cortada na hora errada ou selada com o produto errado.
Direto ao ponto: no canteiro, todo corte no piso vira “junta de dilatação”. Na prática, a maior parte das juntas de um piso industrial são de controle de retração, cortadas com serra para decidir onde o concreto vai fissurar. A junta de dilatação propriamente dita, que absorve variação térmica, aparece em pontos específicos. Cada tipo tem sua função, sua forma de executar e seu selante.
Neste guia: os quatro tipos de junta, o espaçamento em função da espessura, a janela certa para serrar, a profundidade do corte, as barras de transferência, a junta armada para empilhadeira, os selantes e quando aplicar, e as patologias mais comuns com a causa de cada uma.
O piso industrial tem uma visão geral de espessura, armadura e acabamento. Aqui o assunto é só a junta, do projeto até a manutenção.

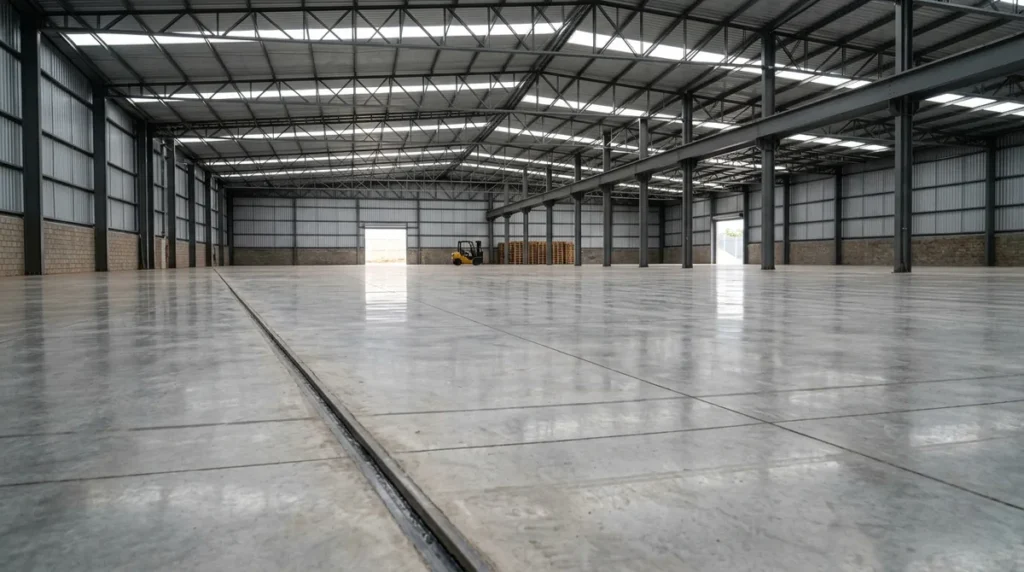

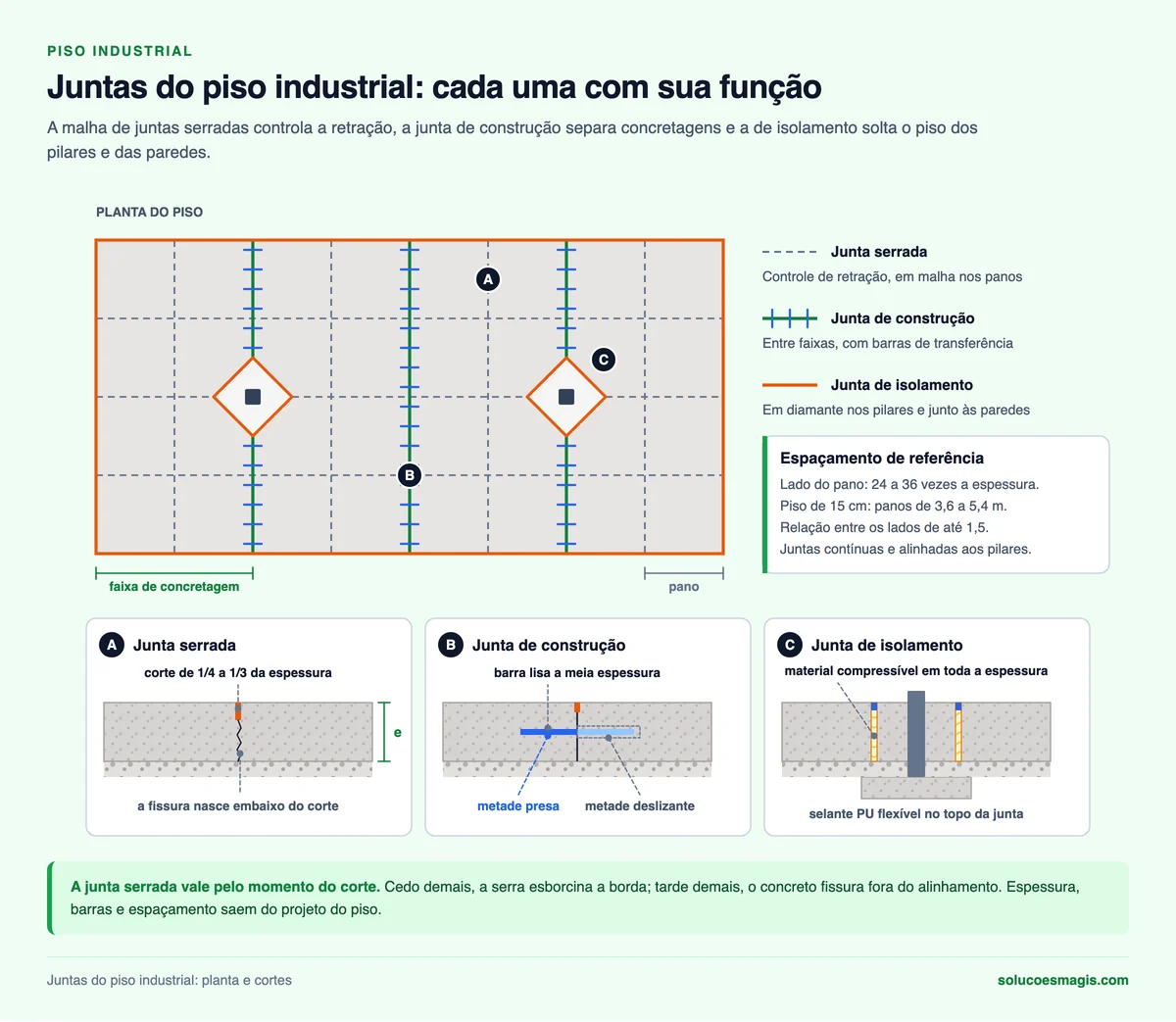

| Tipo | Função | Como é feita | Onde aparece |
|---|---|---|---|
| Serrada (de controle) | Induzir a fissura de retração a um ponto definido | Corte com serra diamantada no concreto recém-endurecido | Dentro de cada faixa de concretagem, em malha |
| De construção | Separar concretagens de dias diferentes | Fôrma de borda com barras ou placas de transferência | Entre faixas e no fim da jornada |
| De isolamento (de encontro) | Desligar o piso de pilar, parede e base de máquina | Material compressível em toda a espessura | Em volta de pilares, junto a paredes e poços |
| De dilatação | Absorver variação térmica em trechos longos | Abertura com material compressível e selante flexível | Áreas externas, pisos muito extensos, encontro com outra estrutura |
O concreto encolhe ao secar. Um pano grande sem corte fissura onde quiser. A serra enfraquece a seção num alinhamento escolhido, e a fissura nasce embaixo do corte, reta e escondida. É a junta mais numerosa do piso.
Surge onde uma concretagem termina e a outra começa. As faixas costumam ser concretadas alternadas ou em sequência, com fôrma metálica de borda. Como a face vertical é lisa, a junta precisa de barra ou placa de transferência para os dois lados não desnivelarem sob roda.
Separa o piso de tudo que tem fundação própria. O pilar do galpão está apoiado na sapata e se move diferente do piso. Sem isolamento, o piso trava no pilar e fissura em cruz a partir do canto. Em volta do pilar, o isolamento é feito em diamante (quadrado girado 45°) ou em círculo, para os cantos coincidirem com as juntas serradas.
Aparece em piso externo exposto ao sol, em pisos muito longos, em câmara fria e no encontro de dois blocos de construção. A abertura é maior e o selante precisa ser flexível para acompanhar o movimento.
A regra prática mais usada liga o lado do pano à espessura do piso. A faixa de referência vai de 24 a 36 vezes a espessura, e muitos projetistas trabalham entre 30 e 35 vezes em piso com tela. Concreto com retração alta, clima seco e sub-base áspera pedem o lado curto da faixa.
| Espessura do piso | Lado do pano (referência) | Comentário |
|---|---|---|
| 12 cm | 2,9 a 4,3 m | Uso leve, sem empilhadeira pesada |
| 15 cm | 3,6 a 5,4 m | Galpão comercial e logístico leve |
| 18 cm | 4,3 a 6,5 m | Empilhadeira de uso diário |
| 20 cm | 4,8 a 7,2 m | Uso pesado, conferir limite prático do projeto |
Para a malha de juntas, a planta de pilares é o ponto de partida. Em galpão logístico, com corredores de porta-pallet, vale também alinhar as juntas fora da trilha da empilhadeira sempre que der.
A janela de corte é o ponto mais crítico da junta serrada. Cedo demais, a serra arranca agregado e esborcina a borda. Tarde demais, o concreto já fissurou sozinho, fora do alinhamento.
A profundidade de referência é de 1/4 a 1/3 da espessura do piso com serra convencional, com largura de 3 a 5 mm no primeiro corte. Com serra de corte precoce, o corte é mais raso porque é feito antes da tensão de retração crescer. O fck do concreto e o traço do concreto usinado também influem: concreto com mais cimento retrai mais e antecipa a fissura.
A malha de juntas nasce da planta de pilares do galpão. Partir de projetos prontos em CAD adianta essa base: são mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais.
Ver a Biblioteca →A barra de transferência é uma barra lisa de aço que atravessa a junta, metade presa num pano e metade livre para deslizar no outro. Ela transmite a carga da roda de um pano para o outro sem travar a retração.
Roda rígida de empilhadeira e de paleteira castiga a borda da junta. Em rota de tráfego intenso, a solução é a junta armada: a borda do concreto é protegida por perfis metálicos ou por lábio polimérico.
| Solução | Como funciona | Indicação |
|---|---|---|
| Selante semirrígido na junta serrada | Preenche e apoia a borda | Tráfego moderado com roda de poliuretano |
| Lábio polimérico | Borda reconstituída em argamassa polimérica | Recuperação de borda e tráfego médio |
| Junta armada metálica | Perfis de aço nas duas bordas, com placas de transferência | Junta de construção em rota de empilhadeira pesada |
| Junta em onda ou senoidal | Perfis recortados que a roda cruza sem impacto | Pisos de alto desempenho e empilhadeira rápida |
Em centro de distribuição e em galpão industrial com empilhadeira pesada, a junta de construção armada costuma se pagar em poucos anos de manutenção evitada.
| Selante | Comportamento | Onde usar | Cuidados |
|---|---|---|---|
| Epóxi semirrígido | Duro, apoia a borda contra a roda | Junta serrada e de construção em área interna | Aplicar em toda a profundidade do corte |
| Poliureia semirrígida | Parecido com epóxi, cura rápida | Onde o piso precisa voltar a operar logo | Custo maior |
| Poliuretano (PU) flexível | Elástico, acompanha movimento | Junta de isolamento, dilatação e área externa | Usar limitador de profundidade, não apoia borda |
| Silicone ou mastique comum | Mole, sem apoio | Não indicado para tráfego | Esborcinamento rápido |
| Patologia | Causa provável | Como evitar |
|---|---|---|
| Esborcinamento da borda | Corte cedo demais, junta sem selante, selante mole em rota de roda rígida | Corte no tempo certo, epóxi semirrígido, junta armada |
| Fissura fora da junta | Corte tarde, pano grande demais, junta rasa | Janela de corte, espaçamento de referência, profundidade correta |
| Fissura no canto do pilar | Falta de junta de isolamento | Isolamento em diamante alinhado com a malha |
| Empenamento de borda | Secagem desigual entre topo e fundo do piso | Cura úmida, controle de água do traço |
| Degrau entre panos | Junta de construção sem transferência | Barras ou placas alinhadas |
| Selante descolado | Selagem cedo, junta suja ou úmida | Esperar a retração, limpar, primer |
Piso que também é fundação segue outra lógica de junta e espessura, e os critérios estão em radier.
O piso fica por conta do projeto de pavimento, mas a estrutura que vai em cima dele não precisa esperar. Informe as medidas e o eGalpão pré-dimensiona pórtico, terças, contraventamento e sapatas, com a lista de materiais pronta para orçar.
Conhecer o eGalpão →Para a junta serrada, que é a mais comum, a referência é um lado de pano entre 24 e 36 vezes a espessura do piso. Um piso de 15 cm fica, como referência, com panos de 3,6 a 5,4 m. Fibras de aço e protensão permitem panos maiores, e o valor final sai do projeto.
Com serra convencional, a janela costuma cair entre 6 e 18 horas após o lançamento, e em dia quente ela chega mais cedo. O melhor indicador é o corte de teste: se a serra arranca agregado, espere; se o corte sai limpo, comece pelo primeiro pano concretado.
A referência é de 1/4 a 1/3 da espessura do piso com serra convencional. Com serra de corte precoce, o corte é mais raso porque acontece antes da tensão de retração crescer. Corte raso demais deixa a fissura aparecer fora da junta.
Em área interna com empilhadeira, epóxi ou poliureia semirrígidos, que apoiam a borda contra a roda. Em junta de isolamento, de dilatação e área externa, poliuretano flexível, que acompanha o movimento. Silicone e mastique comum não servem para tráfego.
O mais tarde possível, depois da retração principal, com referência de 60 a 90 dias após a concretagem. Se a operação começar antes, use um preenchimento provisório e refaça a selagem depois, porque a junta continua abrindo nos primeiros meses.
