Você fechou (ou vai fechar) uma ponte rolante de 5 toneladas e bate a dúvida: o galpão aguenta? Essa é a pergunta certa — e quem só pensa nela depois que a ponte chega costuma pagar caro. A ponte rolante não é um equipamento que você pendura no telhado: ela joga carga no pilar, na viga, na fundação e até no contraventamento. Comprar a ponte antes de checar a estrutura é o erro mais comum desse tipo de obra.
A capacidade de 5 t é a mais comum em metalúrgica, serralheria de porte médio, oficina de manutenção e indústria leve. É grande o suficiente para mover chapa grossa, bobina, molde e perfil pesado, e pequena o suficiente para não exigir uma estrutura de ponte de aço gigante. Neste guia você vê os tipos de ponte de 5 t, o que é a viga de rolamento, como a ponte muda o projeto do galpão e quanto custa, em ordem de grandeza.
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.
Ver a Biblioteca →Antes de falar de estrutura, três números definem qualquer ponte rolante: a capacidade (aqui, 5 t), o vão da ponte (a distância que ela vence de um trilho ao outro) e a altura útil de elevação (quanto o gancho sobe). Uma ponte de 5 t pode ter de 8 a 25 m de vão e elevar de 5 a 9 m, dependendo do galpão. Esses três números é que mandam no resto do projeto.
A capacidade de 5 t é nominal: é a carga máxima de trabalho, já com o gancho e a moitão incluídos no cálculo do equipamento. Na hora de dimensionar a estrutura do galpão, porém, essa carga não entra sozinha — vem acompanhada do peso próprio da ponte, do efeito de impacto e das forças horizontais. É aí que muita gente erra.
Para 5 t você vai esbarrar em quatro configurações principais. A escolha muda o peso da ponte, o custo e — principalmente — a carga que chega na sua estrutura.
Quer entender a fundo cada tipo e as capacidades disponíveis no mercado? Veja o guia Ponte Rolante: tipos, capacidades e aplicação.
Aqui está a parte que mais confunde quem é de fora da estrutura. A ponte rolante anda sobre dois trilhos paralelos, um de cada lado do galpão. Cada trilho fica em cima de uma viga de rolamento — uma viga longitudinal, normalmente um perfil I soldado ou laminado, que corre ao longo de toda a nave e recebe direto o peso da ponte carregada.
Essa viga de rolamento não fica no chão: ela se apoia em consoles (também chamados de mísulas ou mãos-francesas) fixados nos pilares. O conjunto trilho + viga de rolamento + console + pilar é o que se chama de caminho de rolamento. É todo esse caminho que precisa ser dimensionado junto com a ponte — não dá para projetar a ponte e o galpão em separado.
Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.
Conhecer o eGalpão →
Esse é o ponto central. Um galpão projetado sem ponte e um galpão com ponte de 5 t são duas estruturas diferentes, mesmo com o mesmo vão e pé-direito. A ponte introduz cargas que o galpão comum nem sente:

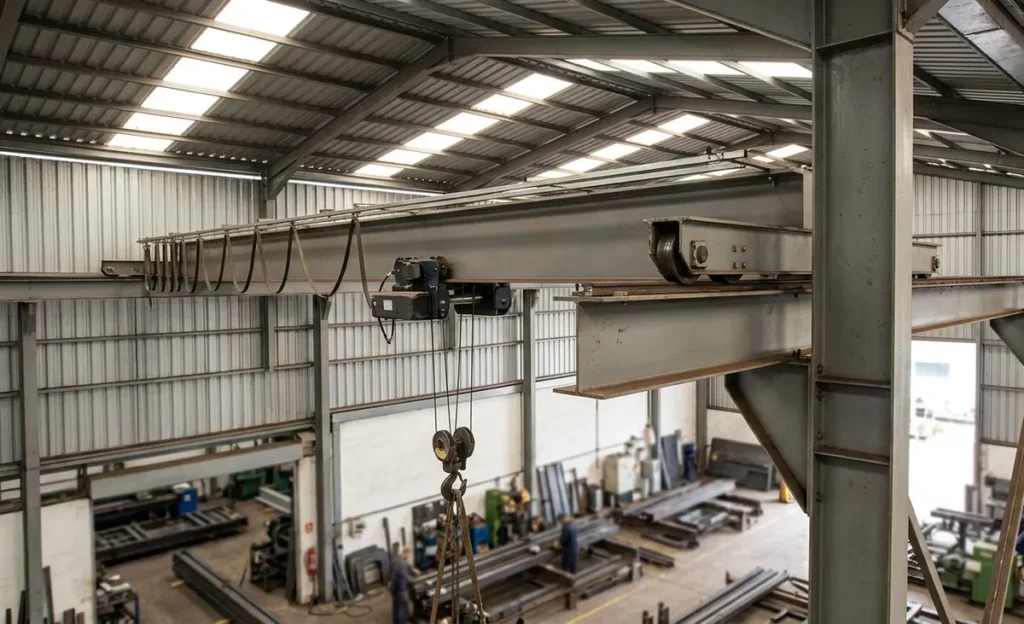

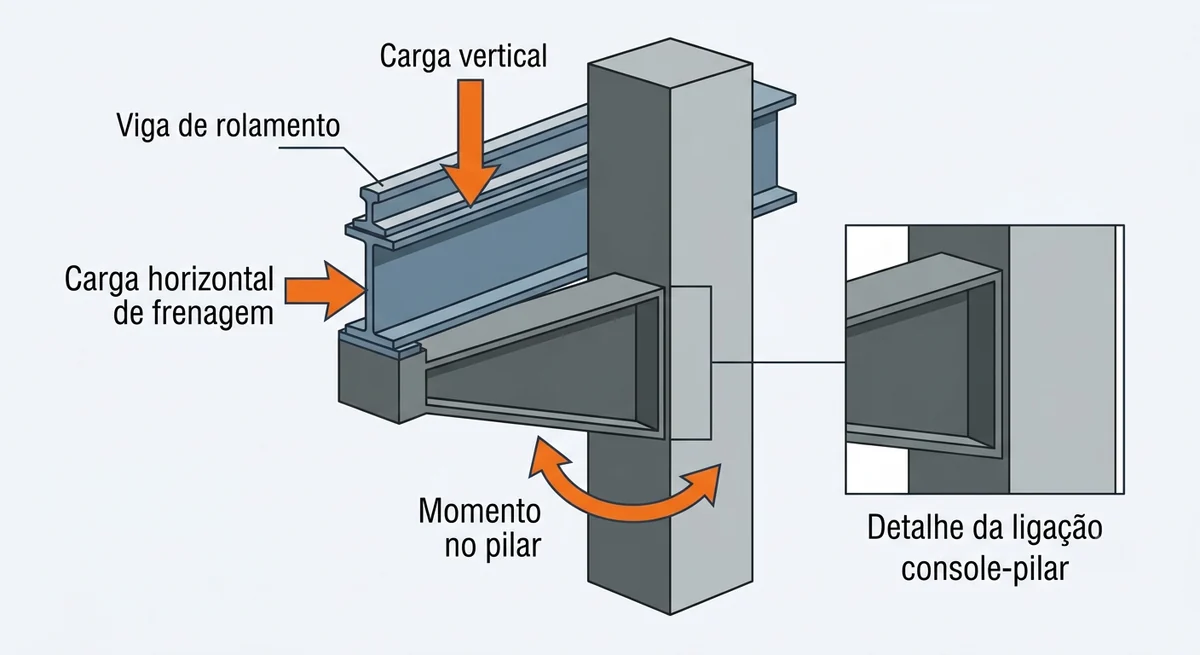

O peso da ponte mais a carga de 5 t descem pela viga de rolamento e entram no pilar pelo console — fora do eixo do pilar. Isso gera, além da compressão, um momento fletor permanente no pilar. Pilar de galpão com ponte é quase sempre mais robusto que o de galpão simples de mesmo vão.
Quando a ponte freia ou acelera ao longo da nave, e quando o carro de elevação freia atravessando o vão, surgem forças horizontais — longitudinais e transversais. Elas empurram o topo do pilar de lado e exigem contraventamento longitudinal adequado. Esquecer essa carga horizontal é o erro clássico que deixa o galpão balançando com a ponte em movimento.
A carga não chega estática: ao içar, a ponte aplica um coeficiente de impacto que majora a carga vertical (tipicamente de 10% a 25%, conforme a classe e a velocidade). A norma manda considerar esse acréscimo no dimensionamento da viga de rolamento e do pilar.
Somando momento do console, carga vertical majorada por impacto e força horizontal de frenagem, o pilar precisa de perfil maior, e a fundação recebe carga excêntrica e esforço lateral. Sapata ou estaca de galpão com ponte costuma ser bem maior que a de galpão comum. Em reforço de galpão existente, isso muitas vezes obriga a refazer ou reforçar a fundação e a engrossar o pilar.
Nem toda ponte de 5 t é igual: uma que iça 5 vezes por dia dura décadas; outra que iça a cada 2 minutos em três turnos sofre fadiga. Por isso existe a classe de utilização, que combina frequência de uso e relação entre carga real e carga máxima. No Brasil se usa a classificação da NBR 8400 (alinhada à FEM), com classes que vão de uso leve e esporádico a uso intenso e contínuo.
A classe define o coeficiente de impacto, o dimensionamento à fadiga da viga de rolamento e a robustez do equipamento. Informe ao fornecedor o ciclo real de trabalho: ponte subdimensionada em classe trinca solda de viga de rolamento antes da hora.
Dois cuidados que geram retrabalho quando ignorados:
Valores de referência para pré-dimensionamento. A configuração final depende do fornecedor, do vão real e da classe de uso — use a tabela só para ter ordem de grandeza:
| Vão da ponte | Tipo recomendado | Viga de rolamento (referência) | Altura útil usual |
|---|---|---|---|
| 8 – 12 m | Viga simples (monoviga) | Perfil I ~ 300–400 mm | 5 – 6 m |
| 12 – 16 m | Viga simples ou dupla | Perfil I ~ 400–500 mm | 6 – 7 m |
| 16 – 20 m | Viga dupla | Perfil I soldado ~ 500–600 mm | 7 – 8 m |
| 20 – 25 m | Viga dupla | Perfil I soldado ~ 600–800 mm | 8 – 9 m |
A viga de rolamento cresce mais com o vão do que a ponte em si — é o item da estrutura que mais encarece quando o vão aumenta, porque trabalha com flecha apertada e fadiga.
| Critério | Viga simples (monoviga) | Viga dupla |
|---|---|---|
| Custo do equipamento | Menor | Maior (20–40% acima) |
| Peso na estrutura | Menor | Maior |
| Vão indicado | Até ~15–18 m | Vãos longos, sem limite prático para 5 t |
| Altura de elevação | Limitada (talha sob a viga) | Maior (carro por cima) |
| Uso indicado | Leve a moderado | Intenso, contínuo, vão grande |
Antes de fechar, exija essas informações por escrito — são o que o calculista do galpão precisa para dimensionar a estrutura:
A ponte só sobe depois que o caminho de rolamento está pronto e alinhado. A sequência típica:
Preço de ponte rolante varia muito com vão, classe, viga simples/dupla, marca e automação — qualquer número fechado é mentira. Em ordem de grandeza, em 2026, uma ponte de 5 t fica em faixa de dezenas de milhares de reais para o equipamento, subindo conforme o vão e a classe. Mas o custo da ponte é só parte da conta:
A lição: orce a ponte e a adequação da estrutura juntas. Ponte barata em galpão que não aguenta vira obra cara.
Para o projeto completo da estrutura que recebe a ponte, veja Ponte Rolante em Galpão Metálico: projeto da estrutura e Ponte Rolante Industrial em Galpão Metálico.
Quase sempre, sim, se o galpão não foi projetado para ponte desde o início. A ponte de 5 t introduz momento no pilar (pela carga excêntrica no console), forças horizontais de frenagem e impacto no içamento. Isso costuma exigir pilar mais robusto, console dimensionado, contraventamento longitudinal e fundação maior. Por isso a regra é recalcular a estrutura antes de comprar a ponte.
A viga simples (monoviga) tem uma única viga e o carro corre pendurado nela: é mais leve, mais barata e atende a maioria das pontes de 5 t com vão até cerca de 15 a 18 m. A viga dupla tem duas vigas e o carro corre por cima: pesa e custa mais, mas ganha altura de elevação, rigidez e atende vãos longos e uso intenso. Para 5 t, a viga dupla só compensa em vão grande ou trabalho contínuo.
É a viga longitudinal que corre ao longo do galpão, de cada lado, e recebe o trilho sobre o qual a ponte anda. Ela leva o peso da ponte carregada até os pilares, apoiando-se em consoles (mísulas). O conjunto trilho mais viga de rolamento mais console mais pilar forma o caminho de rolamento, que precisa ser dimensionado junto com a ponte, considerando carga móvel, impacto e fadiga.
O preço varia muito com o vão, a classe de utilização, viga simples ou dupla, marca e grau de automação, então qualquer valor fechado é arriscado. Em ordem de grandeza, o equipamento fica na faixa de dezenas de milhares de reais, subindo com o vão e a classe. Some sempre o caminho de rolamento (vigas, trilhos, consoles), o reforço da estrutura e fundação e a prova de carga — em galpão existente, a adequação da estrutura costuma ser a maior surpresa do orçamento.
