Tesoura Metálica de 20 Metros: geometria, espaçamento de terças e dimensionamento
Dimensionar uma tesoura metálica de 20 metros é um dos desafios mais comuns para engenheiros e montadores de estruturas metálicas. Um vão de 20 metros exige atenção ao espaçamento de terças, ao posicionamento correto dos montantes e ao dimensionamento das diagonais — qualquer erro no traçado compromete a estabilidade da cobertura inteira. Neste artigo você vê como funciona o processo e como acelerar o dimensionamento com ferramentas adequadas.
Se você precisa de referência rápida ou de um projeto para adaptar, a Biblioteca de Projetos do Aço tem mais de 300 projetos completos de estruturas metálicas — incluindo tesouras para vãos de 10 a 30 metros, com lista de materiais e arquivos editáveis em AutoCAD.

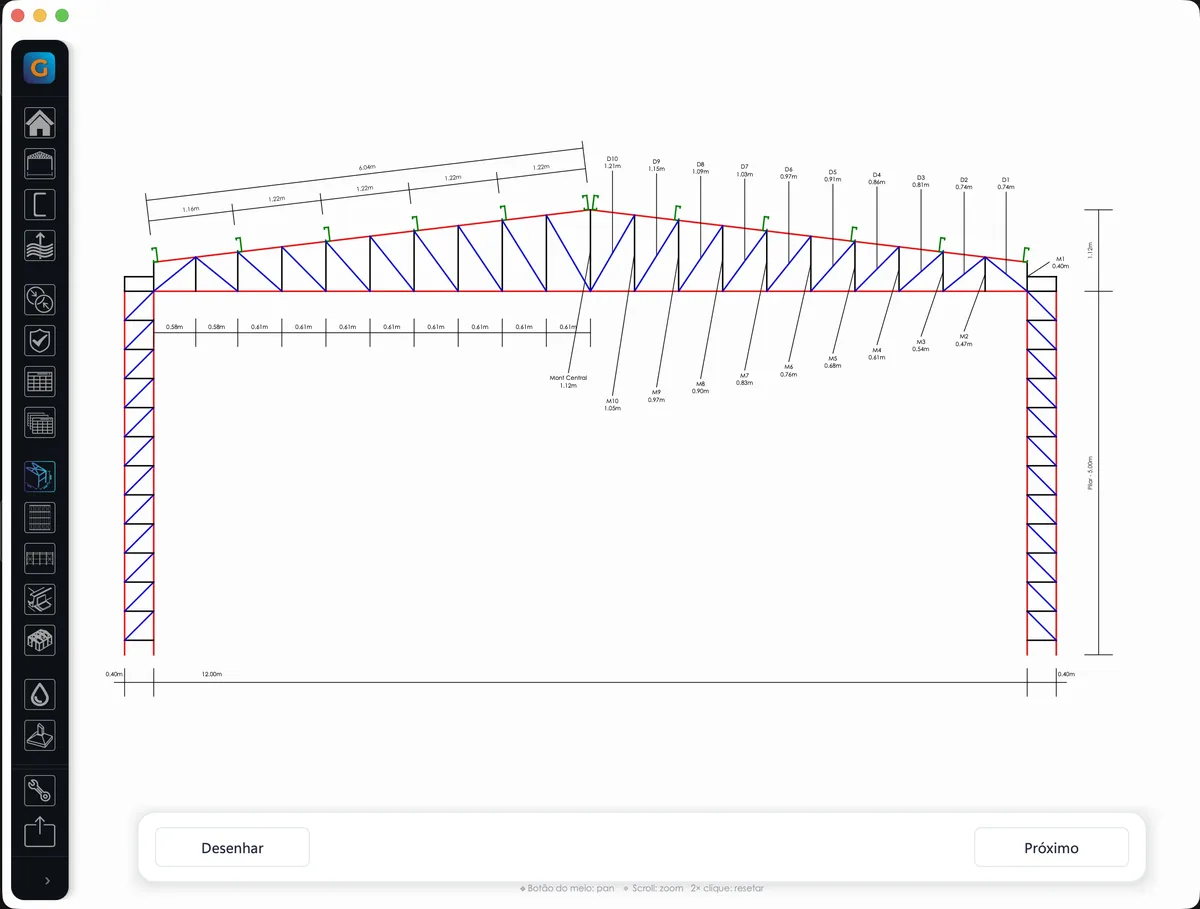

O eGalpão dimensiona galpões metálicos automaticamente — incluindo a geometria completa da tesoura, o espaçamento de terças, montantes e diagonais, e a verificação de perfis conforme a NBR 8681. Você informa o vão (20 metros), o comprimento do galpão e a inclinação, e o software gera o projeto estrutural com lista de materiais.
Uma tesoura metálica para vão de 20 metros é composta por quatro elementos principais que trabalham em conjunto para transferir as cargas da cobertura para os apoios:
O passo das terças é definido pelo fabricante da telha — geralmente entre 1,00 m e 1,60 m. Para uma tesoura metálica de 20 metros com inclinação de 15% e passo de terça de 1,50 m, o cálculo do espaçamento no banzo superior segue o comprimento inclinado:
Comprimento inclinado do banzo = √(10² + 1,5²) ≈ 10,11 m por meia-tesoura. Dividindo por 1,50 m de passo, temos cerca de 6 a 7 terças por meia-tesoura — totalizando 12 a 14 terças na tesoura completa.
O problema clássico: o comprimento inclinado raramente é divisível exatamente pelo passo da terça. Três saídas práticas:
| Elemento | Perfil típico | Observação |
|---|---|---|
| Banzo superior | 2L 60×60×5 ou cantoneiras duplas | Trabalha em compressão — verificar flambagem |
| Banzo inferior | 2L 50×50×5 ou perfil U | Trabalha em tração — seção menor é possível |
| Montantes | L 40×40×4 ou L 50×50×4 | Carga depende da reação de cada terça |
| Diagonais | L 40×40×4 ou L 50×50×4 | Alternam tração e compressão — verificar cada caso |
Os perfis exatos dependem das cargas reais do projeto (peso da telha, sobrecarga de vento, região do país). O dimensionamento sem software adequado tem margem de erro alta — perfil subdimensionado é risco de colapso; superdimensionado é custo desnecessário. Veja também como escolher o melhor programa de cálculo de estrutura metálica para o seu caso.
Uma tesoura metálica de 20 metros com perfis laminados convencionais pesa entre 180 e 320 kg, dependendo da inclinação, passo de terça e cargas de projeto. Tesouras para regiões com vento forte ou telha pesada (como sanduíche) usam perfis mais robustos e pesam mais.
Para telha galvalume ondulada ou trapezoidal, a inclinação mínima é 10% (5,7°). Para telha sanduíche, mínimo de 5%. A inclinação mais comum em galpões industriais com tesoura de 20 metros é de 12% a 18%, equilibrando custo de material e escoamento de água.
O processo envolve: (1) definir o espaçamento de terças conforme a telha, (2) traçar os montantes abaixo de cada terça, (3) inserir as diagonais entre os nós, (4) calcular os esforços internos em cada barra e (5) dimensionar os perfis pela NBR 8681. Softwares como o eGalpão automatizam todas essas etapas.
