Viga Treliçada Metálica: quando usar em vez de viga de alma cheia
Viga treliçada metálica é a solução para vãos livres muito grandes onde uma viga de alma cheia (W) seria pesada e cara demais. Em galpões industriais com vão acima de 25 metros, em hangares e em coberturas de centros de eventos, a viga treliçada é praticamente padrão. Este guia mostra quando usá-la, como dimensioná-la e os critérios para escolher entre treliçada e alma cheia.
A Biblioteca de Projetos do Aço tem projetos de galpões grandes (vãos acima de 20m) com vigas treliçadas detalhadas — geometria, perfis e ligações.
O eGalpão dimensiona vigas treliçadas automaticamente — define a geometria, dimensiona cada barra e verifica as ligações. Compare o peso e o custo entre viga treliçada e perfil W para o seu vão.

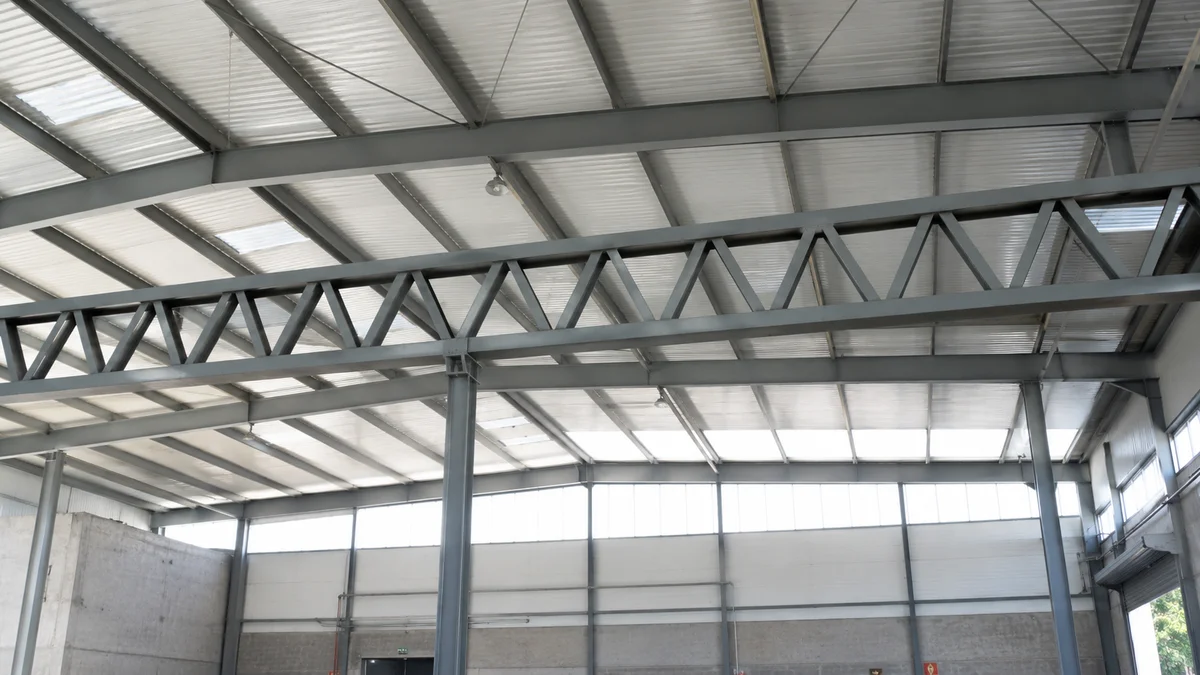

Viga treliçada metálica é uma estrutura composta por dois banzos paralelos (superior e inferior) conectados por barras secundárias (diagonais e montantes) formando triângulos. Diferente da viga de alma cheia (perfil W), onde a alma é um único elemento contínuo, a viga treliçada substitui a alma por uma treliça aberta.
Essa configuração é muito mais leve em peso para vãos grandes — porque a treliça “vence” o vão com menos material que uma viga W equivalente. Em compensação, a fabricação é mais complexa: requer corte, encaixe e soldagem das diagonais.
| Critério | Viga W (alma cheia) | Viga treliçada |
|---|---|---|
| Vão ideal | Até 18 metros | Acima de 18 metros |
| Altura típica | L/20 a L/25 | L/10 a L/15 |
| Peso de aço (kg/m) | Maior em vãos grandes | Menor em vãos grandes |
| Custo de fabricação | Mais barato | Mais caro (mais soldas) |
| Tempo de execução | Mais rápido | Mais lento |
| Aspecto visual | Maciço | Aberto, leve |
| Manutenção | Simples | Mais pontos para inspecionar |
Use viga treliçada se:
Prefira viga de alma cheia se:
Escolha a altura entre L/10 e L/15 do vão. Divida o vão em painéis (módulos) de mesma largura — geralmente 6 a 10 painéis por viga. Cada painel deve coincidir com a posição das cargas (apoios das terças, pontos de carga concentrada).
A viga treliçada se comporta como uma treliça plana. Calcule:
Use perfis adequados a cada barra:
Para a escolha do perfil correto, leia qual perfil de aço estrutural escolher.
Calcule a flecha da viga treliçada (mais complexa que a de alma cheia). Para verificação simplificada, use o método dos trabalhos virtuais ou software de análise estrutural. Limite L/250 para uso geral.
Cada nó da viga treliçada é uma ligação parafusada ou soldada. Detalhe:
Para entender quando viga simples é suficiente, veja como escolher a viga de aço estrutural.
Use viga treliçada quando o vão livre exceder 20 metros e a carga for moderada (cobertura, piso comercial). Para vãos acima de 25 metros, a viga treliçada é quase sempre mais econômica que a viga W equivalente. Em vãos pequenos (até 15m), viga de alma cheia é mais simples e barata.
A altura recomendada de viga treliçada é entre L/10 e L/15, onde L é o vão. Para vão de 25 metros, altura entre 1,7m e 2,5m. Altura menor torna as diagonais íngremes e as barras superdimensionadas; altura maior reduz peso mas aumenta dimensões.
Em vãos pequenos (até 15m), viga treliçada custa 20 a 40% mais por causa da fabricação mais elaborada (cortes, soldas das diagonais). Em vãos grandes (acima de 25m), a viga treliçada é 15 a 30% mais barata pelo menor peso de aço.
