Escada marinheiro: dimensões, gaiola de proteção e o que a norma exige
Magis Soluções
Magis Soluções
Escada marinheiro é a escada vertical fixada na parede ou na estrutura, usada para acesso técnico a laje, cobertura, caixa d’água, silo e plataforma. Ocupa quase nenhum espaço em planta, e essa é a razão de existir dela.
Direto ao ponto: por ser vertical, ela é um dos acessos com maior risco de queda em altura. A gaiola de proteção reduz a chance de o corpo se afastar da escada, mas quem realmente detém uma queda é o sistema de proteção individual ligado a uma linha de vida. Uma coisa não substitui a outra.
Neste guia: as dimensões praticadas, a gaiola, os limites de altura por lance, o patamar de descanso, a fixação e a inspeção.

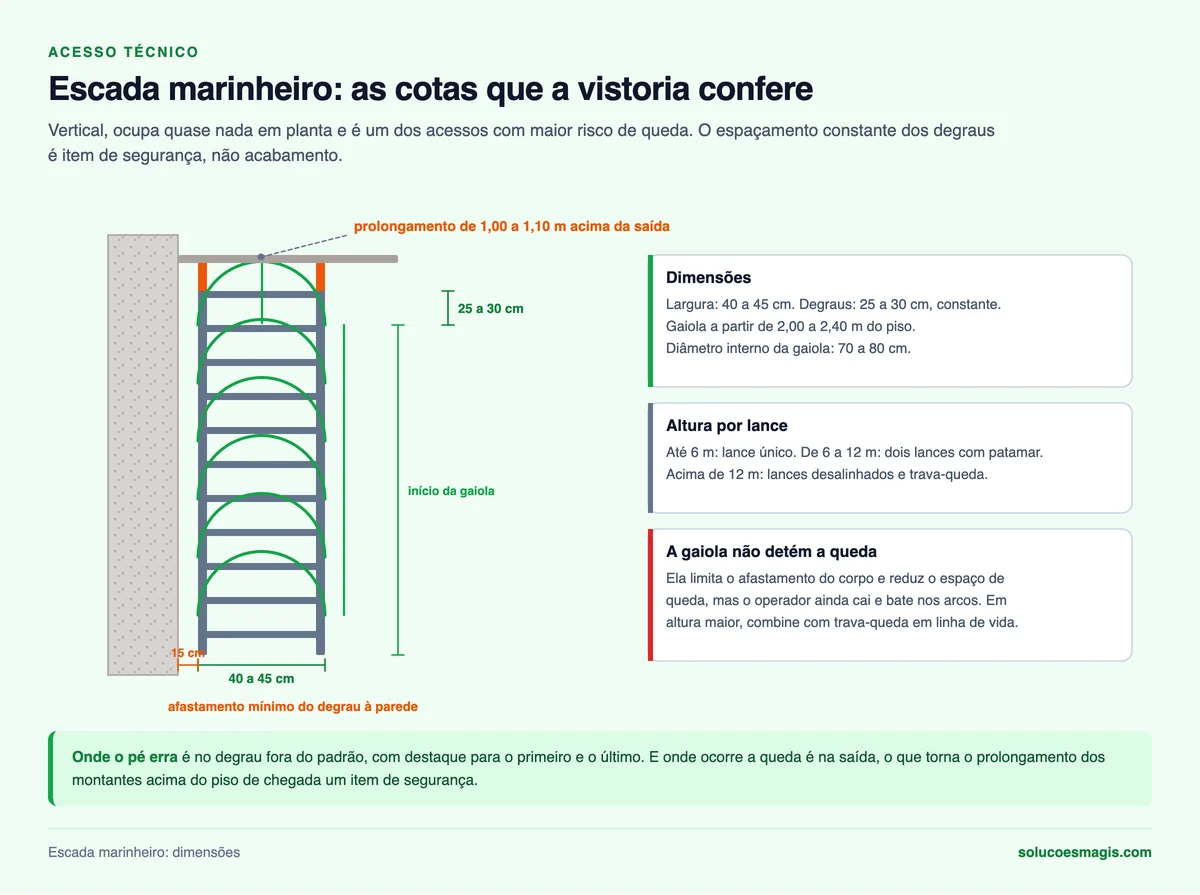

| Elemento | Referência usual |
|---|---|
| Largura entre montantes | 40 a 45 cm |
| Espaçamento entre degraus | 25 a 30 cm, constante |
| Diâmetro do degrau | 16 a 25 mm |
| Afastamento do degrau à parede | 15 cm no mínimo |
| Prolongamento dos montantes acima da saída | 1,00 a 1,10 m |
| Altura de início da gaiola | 2,00 a 2,40 m do piso |
| Diâmetro interno da gaiola | 70 a 80 cm |
| Espaçamento dos arcos da gaiola | 1,20 a 1,50 m |
O espaçamento constante entre degraus é um item de segurança, não de acabamento. O corpo memoriza o passo, e um degrau fora do padrão, especialmente o primeiro e o último, é onde o pé erra. O prolongamento dos montantes acima do ponto de saída é o que dá apoio para as mãos na hora de sair da escada, que é o momento mais crítico do percurso.

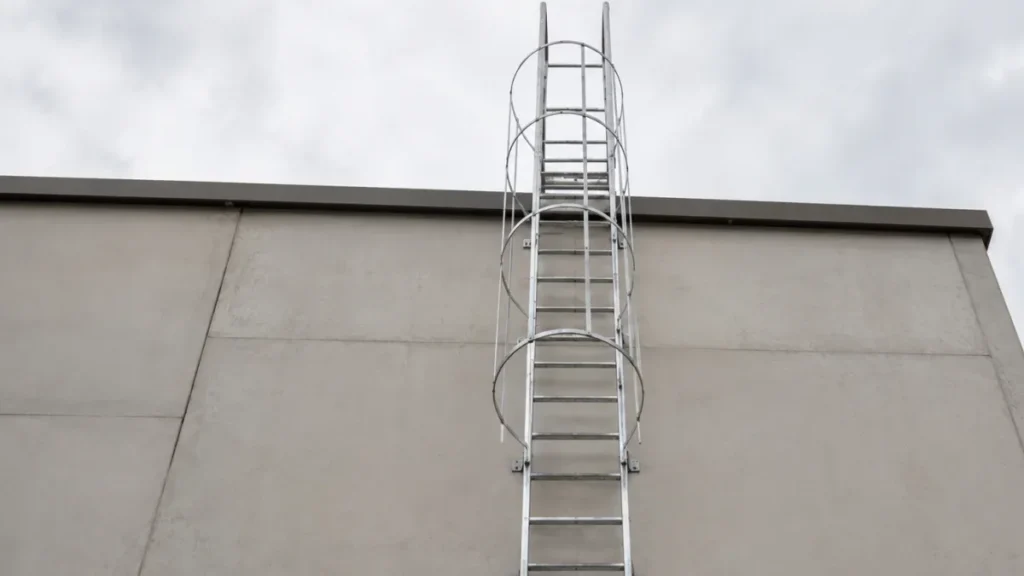

A gaiola é o conjunto de arcos e longarinas que envolve a escada a partir de certa altura. Ela impede que o corpo se afaste da escada e reduz o espaço de queda livre, funcionando como contenção.
| Item | Prática correta |
|---|---|
| Início | Entre 2,00 e 2,40 m do piso |
| Diâmetro interno | 70 a 80 cm, o suficiente para o corpo e não mais |
| Arcos | A cada 1,20 a 1,50 m |
| Longarinas verticais | Cinco ou mais, distribuídas ao redor |
| Topo | Acompanha até a saída, com abertura de passagem |
| Base | Arco inferior com transição suave, sem aresta |
Vale registrar uma discussão técnica em curso: a gaiola sozinha não interrompe uma queda. Ela evita o afastamento e limita o espaço, mas o operador ainda cai e bate nos arcos. Por isso a tendência é combinar a gaiola com um sistema de trava-queda deslizante em trilho ou cabo, ou substituir a gaiola por esse sistema.
A avaliação do risco e as medidas de proteção contra queda estão descritas em trabalho em altura.
| Altura total | Configuração |
|---|---|
| Até 3 m | Lance único, gaiola dispensável conforme avaliação |
| 3 a 6 m | Lance único com gaiola |
| 6 a 12 m | Dois lances com patamar intermediário |
| Acima de 12 m | Lances sucessivos, patamares e trava-queda |
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.
Ver a Biblioteca →| Elemento | Perfil usual | Alternativa |
|---|---|---|
| Montantes | Barra chata 2 x 1/4 pol ou perfil U | Tubo retangular |
| Degraus | Barra redonda 3/4 a 1 pol | Barra quadrada torcida, antiderrapante |
| Arcos da gaiola | Barra chata 1 1/2 x 1/4 pol | Perfil dobrado |
| Longarinas | Barra chata 1 1/2 x 3/16 pol | Cantoneira |
| Suportes de fixação | Cantoneira ou chapa dobrada | Chumbador químico |
| Frequência | O que verificar |
|---|---|
| Antes de cada uso | Degraus soltos, sujeira, óleo e obstruções |
| Semestral | Solda dos degraus, fixação dos suportes, corrosão na base |
| Anual | Estado da gaiola, aperto dos chumbadores, pintura |
| Anual | Verificação do sistema de ancoragem e da linha de vida por profissional |
| Após impacto ou reforma | Inspeção completa antes de liberar o uso |
Corrosão na base dos montantes, na região onde a escada encontra o piso, é o achado mais frequente. É ali que a água escorre e permanece, e é ali que a seção da barra diminui sem que ninguém perceba de baixo.
Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.
Conhecer o eGalpão →De 25 a 30 cm, constante em todo o lance. A regularidade é item de segurança, porque o corpo memoriza o passo e o erro acontece justamente no degrau fora do padrão, com destaque para o primeiro e o último.
A gaiola costuma começar entre 2,00 e 2,40 m do piso e acompanhar até a saída. Vale lembrar que a gaiola limita o afastamento do corpo, mas não interrompe a queda, então em alturas maiores ela deve ser combinada com trava-queda ligado a uma linha de vida.
O limite prático confortável é cerca de 6 m. Acima disso, prever patamar de descanso a cada 6 a 9 m, com guarda-corpo, e preferir lances desalinhados entre patamares, para interromper o espaço de queda.
De 40 a 45 cm entre montantes, com afastamento mínimo de 15 cm entre o degrau e a parede, para o pé caber inteiro no degrau. Escada rente à parede obriga o apoio só na ponta do pé.
Precisa. Os montantes devem seguir de 1,00 a 1,10 m acima do piso de chegada, para dar apoio às mãos no momento de sair da escada, que é o ponto mais crítico do percurso. O local de chegada também precisa de guarda-corpo ou de ponto de ancoragem.
